maya2009教程：maya nparticles制作煙霧特效
在maya 2009中這是一套全新的粒子系統，我們稱之為 maya® nparticles. nparticles 使用 maya® nucleus™系統 , 這套系統與我們之前接觸過的ncloth系統極為相似。 nucleus 系統的最大特點在于，粒子不但可以和ncloth布料進行碰撞，而且支持粒子碰撞與粒子堆積效果。 你可以使用基于nucleus系統的 nparticles 進行nconstraints（新的動力學約束系統）來創造出更多的粒子特效，這和以前的粒子系統大相徑庭。就好比其他nucleus物體, nparticle 可以被分配到一個系統進行迭代方式求解。
圖1
此外，基于nucleus的動力學系統, nparticles 同樣可以以maya 經典粒子系統進行g(shù)oal運算, 幾何體替代, 以及精靈替代特效. nparticles也可以操縱外部非nucleus力場,例如風場與重力場等。
圖2

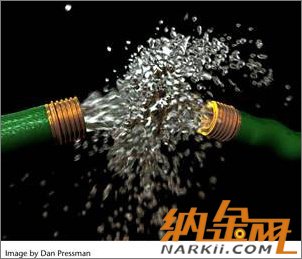

nparticle 碰撞
當nparticles創建時，它們能夠自動撞擊ncloth布料，被動的對象，和其他nparticle粒子. 當nparticles 與ncloth進行碰撞時, 你可以對nparticles進行立場添加以驅使ncloth進行形變. 例如, 你可以創建一個 nparticle 制作的雨滴特效濺在一個由ncloth 制作的雨傘上，來模擬雨中前行特效. nparticles 同樣支持自碰撞, 也就是說， nparticles可以與來自同一發射器的nparticle對象產生碰撞和互動. nparticle 同樣也只能在 nparticles 與 ncloth 或被動物體之間進行碰撞。 （ 當然也必須是在同一maya nucleus 系統下）
nparticle 約束
你可以使用 nconstraints 去約束與控制nparticles的運動路徑 以及 nparticle 與其它的nucleus 系統影響物. 例如，您可以約束nparticles 到一個有動畫的ncloth或一個nmesh被動物，使粒子產生噴濺、燃燒以及模擬煙霧的效果。. nparticles同樣可以被transform（位置）, component to component（元素間）, point to surface（店面）, slide on surface（面滑行）, 以及force field（強制場）等約束。
圖3
每粒子屬性的內部漸變
nparticles 都會有一個每粒子屬性內部漸變在nparticleshape 節點上. 內部漸變可以控制每個粒子的半徑、質量、顏色、不透明度以及自發光屬性. nparticle 的工作原理類似于 maya 的ramp紋理, 但是可以為變化范圍與輸入極值以及隨機乘數輸出極值提供額外的控制。
當你想用表達式進行控制時，每粒子屬性的內部漸變節點同樣可以被刪除。
nparticles與強制場
nparticles 提供強制場。 強制場屬性可以讓你的粒子與ncloth物體產生吸附或排斥。 npartice 強制場以 場強決定影響范圍。當然，前提是這個場的影響物必須是激活狀態。
圖4

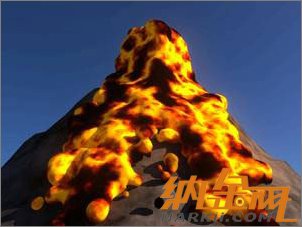

nparticles的流體解算
nparticles 提供流體結算屬性，用來模擬水流、巖漿等流體效果. 用來控制流體效果的屬性有很多，比如 viscosity（粘稠度）, 這樣你既可以創建出湍急的瀑布，也可以制造出滾燙粘稠的熔巖。
圖5
nparticle 轉換多邊形
當一個nparticles形成一個形態，并且當我們想把這個靜止的融合形態轉換成為一個多邊形物體時，maya 2009支持nparticle向多邊形轉換。 nparticle 轉換的多邊形網格和一般多邊形一樣可以編輯與命令操作. 在轉換操作前，你可以對精度進行控制. nparticle 輸出網格同樣可以模擬類似realflow的mesh輸出。
案例準備
為了保證工作流程順利穩定的進行，請按下列操作進行準備：

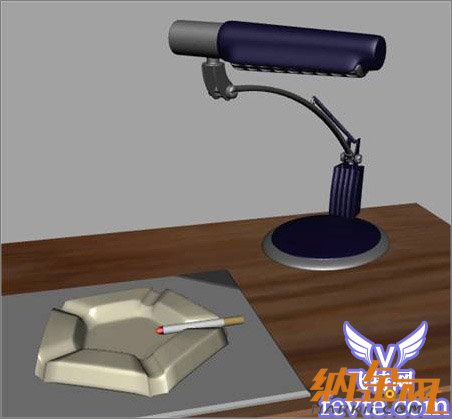

請自備一個maya場景，這里我使用已經制作好的場景，該場景文件包含了已經賦予材質的模型，包括桌子、煙灰缸、香煙以及所有多邊形網格。
圖6
創建nparticle與發射物體
1. 選擇 nparticles > create nparticles, 并且勾選 cloud云方式創建。
圖7
勾選 cloud 模式時預設了很多 nparticle的形狀節點屬性用來創建例如沿、沙塵以及霧等效果的參數。

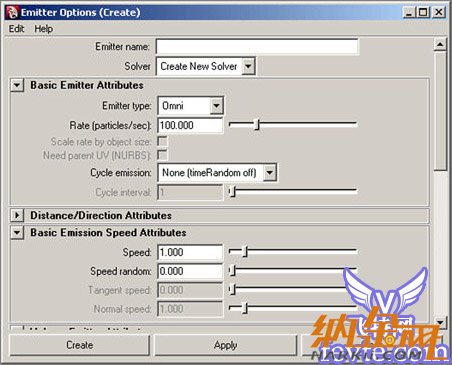

2. 創建一個nparticle 發射物體, 選擇 nparticles > create nparticles > create emitter >
emitter options (create) 窗口出現。
圖8

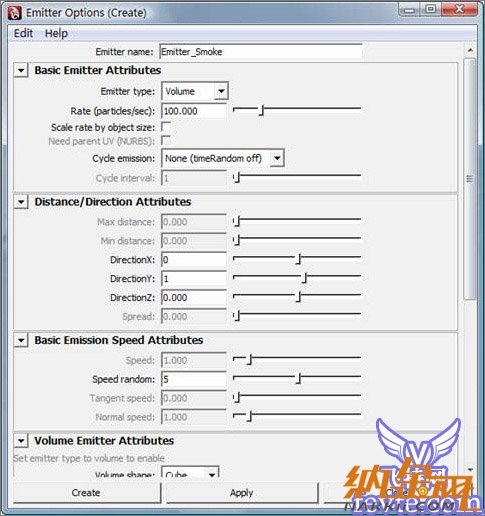

3. 在emitter options (create) 窗口中, 選擇edit > reset settings重置設置。
4. 在 emitter name 框中, 輸入 emitter_smoke. 當你在outliner中想選擇物體發射器的屬性并調整時，發射器的命名就顯得尤為重要了。
5. 在solver 列表中, 選擇 create new solver創建新的解算器. 這項操作可以為你的nparticle系統創建一個從屬關系的核心解算器。
6. 在emitter type列表中,選擇 volume體積類型. 當您嘗試從一個特定區域均勻噴出粒子，體積類型發射非常適合模擬從香煙頂部發射的效果。
7. 設置rate (particle/sec) 發射率為100. 這個參數設置的數目表示粒子排放的速率而不是速度。這直接影響場景中粒子發射的密度。rate值越高，排放的煙霧就會越濃密。
8. 在distance/direction attributes （距離、方向?qū)傩裕┚碚箼谥? 做以下調整:
• 設置directionx 為 0.
• 設置 directiony 為 1.
direction 表示發射器發射的粒子與發射器之間的相對位置與方向. 當 directiony 設置為 1時, nparticle 將會沿著y軸進行發射粒子，用來模擬煙霧在空氣中飄的方向。
9. 在basic emission speed attributes卷展欄中, 設置speed random 為 5. 當速度隨機值設置為一個值時，發射產生的隨機速度將會影響每個nparticle 系統。
圖9
10. 在volume emitter attributes卷展欄中, 做如下操作設置:
• 在volume shape 列表中, 選擇 sphere.
• 設置 volume sweep 為 180.
此設置將會創建一個半球形發射，用來模擬香煙頂部的形狀。
11. 在volume speed attributes 卷展欄中, 做以下操作:
• 設置along axis 為 1.
• 設置random direction為 0.1.
這將創建一些方向上的噪波隨機值發射出的n粒子并且促使它們可以形成一個錐狀發射。
• 設置directional speed 為 10.
這個設置將會添加一個方向上的速度，它對xyz三個軸以及所有類型的體積發射器都有效。
12. 點擊create創建發射器.
產生一個 emitter_smoke1, nparticleshape1, 以及一個nucleus1 節點出現在屬性編輯器中 。
圖10
nparticle 發射器的移動
當你開始進行動力學解算的時候, 你將會發現nparticles正在原點開始噴射，這時你需要把發射器移動到香煙的頂部。
移動nparticle 發射器
1. 在outliner大綱視圖中, 選擇emitter_smoke1。
2. 選擇display > ui elements > channel box/layer editor 以顯示the channel box通道欄。
3. 在channel box通道欄中輸入以下數值：
• translate x: 49.3
• translate y: 120
• translate z: -27.3
• rotate y: -90
• scale z: 1.5
4. 在場景視圖中, 推拉搖移你的視圖以便更近的觀察香煙頂部?，F(xiàn)在nparticle發射器已經被移動到香煙的頂部了。
5. 進行動力學解算。

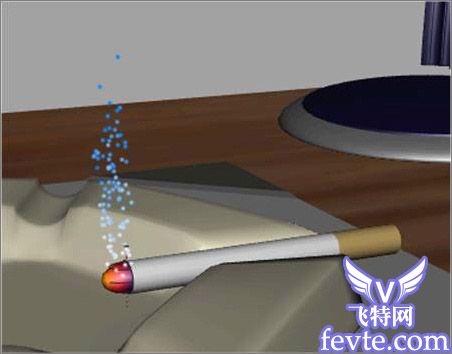

nparticles現在已經從香煙的頂部噴射出煙霧了. 但是其大小和顏色都是默認值. 在下一節中您將會設定nparticle的大小，使粒子的外觀更像煙。
圖11
編輯生命值與粒子半徑
你開始播放解算動力學運算時, 你將會發現nparticles 并沒有在升到空中時消散掉. 這是因為nparticles壽命還沒有被指定. 使用nparticle lifespan attributes（生命周期屬性） 你就可以調節nparticle 何時死亡。 你同樣可以設置nparticle 的粒子半徑以及粒子半徑隨生命值的變化而如何變化。
設置nparticle 的生命周期
1. 打開outliner大綱窗口, 選擇nparticle1。
2. 打開attribute editor屬性編輯器, 點擊nparticleshape1選項卡。
3. 在lifespan中, 在lifespan mode中選擇 random range。
4. 進行動力學解算。
nparticles 現在發射出來以后很快就消亡了. nparticle lifespan是一個以秒為單位的數據, 這就意味著如果lifespan 為1.0時, nparticles將會在1秒鐘之后消亡。
圖12
5. 設置lifespan 為 10。
6. 講時間滑條退回第一幀，并且從新進行動力學解算. nparticles 將會在其噴射出10秒鐘后消亡. 在本教學案例中，我們設置lifespan 為 20。
7. 讓我們給nparticle’s 的生命周期加入一些隨機值,這樣我們設置lifespan random為15。
8. 將時間滑條退回第一幀并從新播放解算。
nparticle的死亡已經隨機了,但是 nparticle 并不像煙一樣濃密. 你可以使你的 nparticle 變得更密集一點，這樣我可以增大nparticle 的radius。
圖13
為了使效果更像一個煙霧的效果， nparticles 必須在它們升到空氣中時逐漸的散開。你可以使用radius scale ramp這個值去增加每粒子半徑, 直到他們看起來像是在空中消散的效果。
設置nparticle尺寸
1. 在particle size中，設置radius為1.0。
2. 在radius scale中, 點擊一個位置，這樣可以增加一個可調節的點。
圖14
創建一個新的標記點，這樣你就可以調節它的位置與大小. 舉例來說，每個選定的價值指定一個尺度值為nparticle對象的radius屬性。默認情況下ramp規定一個值為1, 也就是說只有一個值標記在ramp上的時候，這個值全部取1. 再設置一個標記點為0.5那么每個粒子隨著時間的變化，半徑會從1降低到0.5進行類似消散的漸變動畫。
3. 選擇第一個標記點設置 selected position 為 0, 并且selected value為0.50。
4. 點擊第二個標記點. 設置selected position為1, 并且selected value為1.5。
圖15
5. 讓nparticles的半徑沿自身壽命而變化, 設置radius scale input為normalized age. 當normalized age被使用時, 每粒子半徑就會隨著nparticle的生命周期變化而變化。
6. 設置interpolation為smooth。
7. 進行動力學解算. 你可以繼續調整曲線，直到效果滿意為止。
圖16
8. 對每粒子半徑添加隨機值， 設置 radius scale randomize為 0.25。
設置nparticle 材質屬性
為了將nparticles調節的更像煙霧，你可以調節不透明度以達到更類似于在空氣中消散的效果，這就好比我們調節粒子壽命時那樣進行調節。
如nparticle半徑屬性, nparticle的顏色與不透明度同樣可以在每粒子屬性中進行設置。使用nparticle 的 shading ramps, 就可以調節每粒子顏色與不透明度。
設置nparticle顏色屬性
1. 在outliner大綱窗口中, 選擇nparticle1.
2. 打開attribute editor, 點擊nparticleshape1卷展欄.
3. 在shading選項卡中, 打開 color 欄.
4. 設置其最左側的標記為白色.
圖17
5. 設置中間色為灰色, 或者調整色彩模式為hsv (hue-saturation-value):
• h: 0
• s: 0
• v: 0.5
播放解算你的粒子，這樣你會發現它更像一個煙霧的效果.
圖38

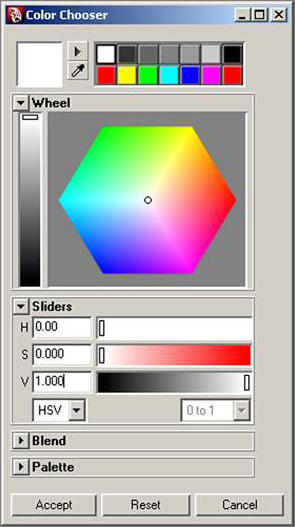

6. 點擊顏色曲線中最右側的標記點，并且打開顏色選擇器.
7. 在顏色選擇器中選擇一個更深的灰色，或者調整hsv (hue-saturation-value) 為:
• h: 0
• s: 0
• v: 0.25
8. 設置color input為normalized age. 當每個nparticle在其發射后, 它的顏色會像之前調節的顏色曲線一樣從白色變?yōu)樯罨疑?。
9. 為了將nparticles的顏色像它們的壽命一樣融合的更好，我們需要做以下操作:
• 設置interpolation為smooth（每個標記點都要做）.
• 設置color randomize 為0.75.
當你進行動力學解算時, 會發現煙霧好像有點過于密集和厚實. 為了把它變得更薄更透一些, 我們就可以調整nparticle的不透明度.
圖39
設置nparticle的不透明度
1. 在opacity scale 選項中, 點擊漸變曲線圖, 并且設置opacity曲線圖上的三個標記點:
• position: 0, value: 1
• position: 0.63, value: 0.22
• position: 1, value: 0
2. 設置interpolation為smooth（每個標記點都要做）.
3. 設置opacity scale input 為 normalized age.
圖40
4. 播放并進行動力學解算.
在本案例中, 你可以使用nucleus系統的風去影響煙霧以便它在上升的時候有青煙飄渺的效果. 無論哪個nucleus影響物體(ncloth物體或者其他nparticle物體) t被賦予同樣的nucleus結算系統都同時被強制場（風場）所影響.
設置nucleus wind風到你的場景中.

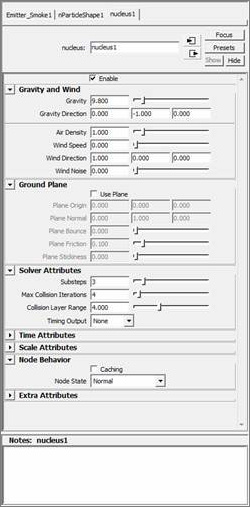

1. 打開attribute editor,點擊nucleus1 選項卡.
2. 在gravity and wind欄中, 設置wind speed 為2.0. wind speed 決定了風的強度與大小. 值越大表示風速越強.
3. 設置風的方向, 需要做以下設置:
• 設置wind direction 為 1 （x axis）.
• 設置wind direction 為0 in（y axis）.
• 設置wind direction為 -1 （z axis）.
4. 設置wind noise為3.0. 這個操作是為了增加風的隨機效果.
5. 播放并解算動力學.

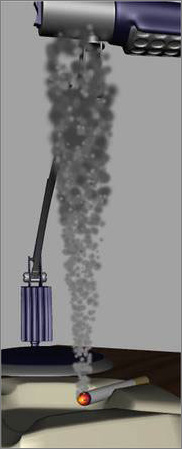

圖41
現在我們的煙霧已經在空氣中自由的擴散了.
你同樣可以調整煙霧的解算設置, 比如提高nparticle發射速率為150 或者調節radius scale的變化曲線圖, 顏色、不透明度的變化曲線圖等.
本3d教程完。
