{{獨立報道}} 了解全球規模最大的一些航空航天及MRO公司如何利用增材制造。

長期投身于打印行業，我發現自己總是戴著“增材制造的有色眼鏡”觀察這個世界。最明顯的例子就是：我在乘坐飛機時總是在機艙里反復觀察，希望能看到越來越多的增材制造（AM）部件得到實際應用。

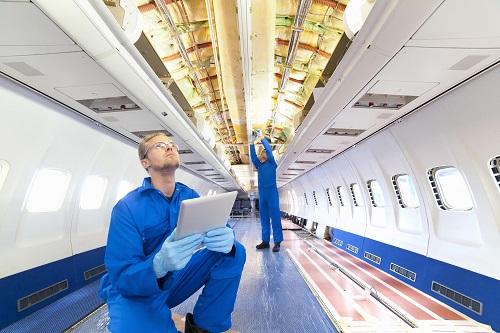

飛機壽命通常都有二三十年，因此，飛機的保養、維修和大修（MRO）以及翻新已發展成為必要的大規模服務板塊?；叵胍幌伦约哼^去幾年里乘坐的每架飛機，有些飛機是否還裝有上世紀八十年代的充電插座？飛機并不能一夜之間更新到滿足當前消費者預期的程度。然而，據《空客全球市場展望》預測，商用飛機升級服務的市場在未來20年內的價值將達1800億美元 。

航空航天應用占增材制造行業的18.9%，該比例較2017年上升了0.7個百分點。增材制造給航空航天產業帶來不少福音，包括：零件整合； 庫存減輕；按需制造；輕量化降低成本和燃料消耗量。對于時間較緊張的零部件更換，停機時間必須保持在最短，交付速度是至關重要的一種因素。

層對層

你可以（甚至應該）3D打印整架飛機嗎？總部位于柏林的BigRep希望通過與阿提哈德航空工程公司合作的“層對層”戰略從內部角度回答這個問題。這意味著這家大型3D打印公司正密切關注著你在機艙中看到的每一個零件，探索增材制造在哪些方面可提供更好的解決方案。

BigRep全球戰略總監Daniel Büning說，“目前，公司正與阿提哈德工程公司的創新部門合作識別機艙內哪些零件（主要是大型零件）適用于3D打印。打印部件可以是頭靠、側壁板或座椅或娛樂系統的組成部分。核心理念是與其首席設計師和工程師合作，為增材制造機艙設計建立一套全新的數字化工作流程。”

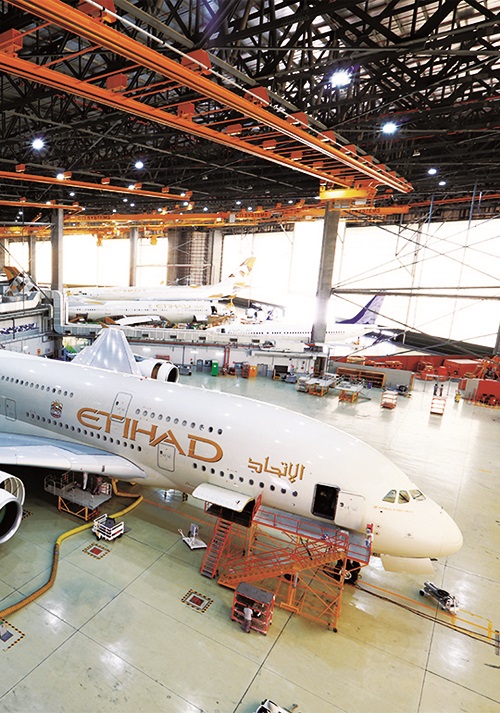

阿提哈德正在利用BigRep的大型聚合物FDM系統，其很快便會在位于阿布扎比的創新中心內展示，針對新飛機重新構思非飛行部件，并對安裝進行優化改造。阿提哈德航空公司的維修板塊是經歐洲航空安全局授權的第一家通過認證、并能制造和內部使用3D打印零部件的航空公司，其在某些重大障礙方面已經具備強大優勢。

Büning補充道，“試想一下，你有一架服役30年的飛機，而且每隔5到10年就需要進行翻新或改型。其中涉及到的每個零件均須進行認證。如果你無法自己或通過經認證的合作伙伴實現此操作，那么就會構成嚴重的問題。”

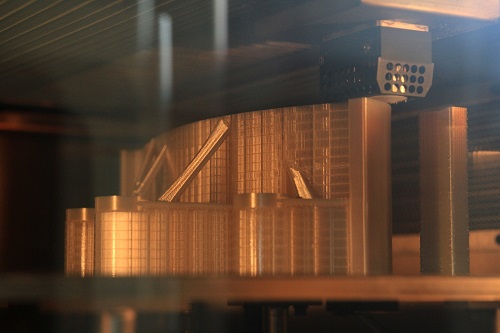

更進一步講，BigRep已將“數字智能”嵌入到零件中，與之相結合的還有數字化定制設計方法。復合制造也在探索中，采用現成6軸工業機器人打印到半成品零件上（無論其幾何形狀或尺寸大?。?，作為“數字價值附加”。第一個成功證明概念的是用BigRep ONE全尺寸打印的空客A320側壁。掃描零件創建“數字孿生”，用于向機器人提供零件幾何形狀相關信息，并打印導電軌、天線和裝飾性特征。

Büning評論道，“作為一名創新總監，我始終認為：如果實現了功能整合，增材制造一定會獲得飛躍。具備雙重?cái)D壓工藝（也就是復合材料加工）和適當?shù)牟牧希ɡ鐚?dǎo)電或電容性材料）之后，在單一工藝鏈中嵌入結構和功能特性可極大簡化制造過程。在我看來，這是一個必然的發展方向，而這正是BigRep力推此種做法的原因。”

該項目是BigRep內部創新部門NOWlab@BigRep的組成部分，該部門負責研究未來五到十年內行業的發展方向。因此，雖然這些零件不會馬上應用到商用飛機機艙上，但將來在功能集成及成本和時間縮減方面的應用潛力十分可觀。

認證就緒

在迪拜，作為阿聯酋最大航空公司的組成部分，阿聯酋航空工程公司近兩年一直在積極探索機艙部件的3D打印應用，他們最近開始與3D Systems展開合作。近日，該公司在為空客和波音各型號飛機提供維修服務時采用選擇性激光燒結（SLS）為機艙來生產視頻監視器護罩。

第一批產品是與UUDS合作打印的，該公司總部位于法國，是一家歐洲航空工程與認證機構及服務提供商；打印所用材料為3D Systems新型Duraform ProX Fr1200材料，一種阻燃尼龍-12熱塑性塑料。3D打印的監視器護罩比采用傳統方法制造的部件輕9-13%，可顯著降低整個機隊的燃料排放量和成本。這些零件經過了一系列的測試，在安裝到阿聯酋航空的飛機上之前接受了歐洲航空安全局的認證。

阿聯酋航空已使用增材制造技術開發經歐洲航空安全局認證的機艙通風格柵，這些格柵于去年年底開始安裝用于機載試驗。兩種部件目前均在進行評估，之后將推廣至阿聯酋航空的所有飛機。

作為全球第二大航空航天制造商，空客公司對增材制造技術并不陌生，他們已經利用聚合物技術生產了數千種零件，包括塑料支架、夾子和夾持裝置等?？湛妥罱cMaterialise合作，利用增材制造技術生產一種隔板，其位于商用飛機上方儲物箱旁，并將成為芬蘭航空公司空客A320系列噴氣式客機使用的第一批機艙3D打印部件。對于乘客而言，該部件從外觀上看沒有任何不同，但實際上，其仿生設計使得產品重量比原先減少了15%。

Materialise制造項目經理Edouard de Mahieu告訴TCT，“傳統制造讓維修經理按規模思考制造問題，以確保成本效益。增材制造改變了游戲規則，因?yàn)樗踔量梢詫?shí)現單個零件具有成本效益的生產。即便是高度定制的零件，增材制造也能實現按需生產。最終，當備件生產不再受制于規模效益時，增材制造就體現了它強大的優勢。”

上述隔板采用Materialise經認證的增材制造工藝生產，然后根據空客客艙要求進行涂裝，全部采用經空客公司認可的阻燃材料。這家比利時公司經認證的增材制造設施已通過多項關鍵認證，包括ISO 9001制造認證以及EASA 21.G航空航天工業認證，公司已開始為空客A350 XWB生產可用于飛行的零部件。Materialise將該過程描述為“不僅僅是3D打印”，而是“整個質量體系”。

Mahieu繼續說道，“增材制造質量在價值鏈每個階段都可能受到影響。因此，我們針對制造過程的每個步驟（從數據采集到建造準備，從生產到后處理，以及最終質量控制環節）都定義了質量監管過程。為確定并優化這些過程，我們與客戶密切合作，了解其質量要求，并將其無縫融合到我們的基礎架構和工作流程中。”

節省時間

新航工程公司（SIAEC）最近與Stratasys成立了一家合資公司，為商業航空公司的零件制造創建增材制造服務中心。這家新加坡公司為全球80多家航空公司提供MRO服務。結合新航工程公司的MRO專業知識和Stratasys在增材制造領域的領先技術，此次合作旨在發掘3D打印在航空業內的各種可能（無論是先進工具還是終端機艙零件）。

Stratasys二把手、與新航工程公司合資公司的副總經理Daniel Thomsen告訴TCT，“我們會開展一些原型制作的工作，但同時會更加關注先進的工裝和零件生產機遇，這些機遇并不十分明顯，可能需要客戶（例如維修部門）花很長時間來發現。我們正在努力與客戶密切合作，幫助他們識別這些可能會出現的機遇。”

他們首先會了解一下機艙內部部件以及非關鍵、無負載的單個零件， Thomsen認為這不僅是促使工程師多樣化認識增材制造的良好起點，也是供監管機構了解并熟悉增材制造技術應用的好機會。

Thomsen解釋說，“為實現增材制造的成功部署，MRO需關注其服務中的‘痛點’。例如不必要的重復成本和極其耗時的車間活動。這兩方面看起來是兩個不錯的起點。增材制造是一種選擇，在它背后需要強大的知識支撐，其在許多情況下可提供最經濟且最富成效的解決方案。”

飛機不飛就意味著很大的固定資產減值，因此，縮短更換部件交付周期對于航空公司而言至關重要。將增材制造技術應用到備件工作流程之后，MRO可大幅降低庫存量，并根據需要生產更少的部件。與航空航天工業中一些更加精細的增材制造概念不同，這并不意味著改變飛機的整體外觀。事實上，Thomsen說，他認為“你不會看到它們?cè)谔焐巷w”。從外觀上講，增材制造機艙部件看起來沒有什么不同，符合每家航空公司的外觀要求，而真正得到強化的是看不見的內部特征，材料的使用量和重量都能降低（例如網格結構）。

Thomsen補充道，“增材制造可生產更加復雜的幾何形狀，但由于其位于零件內部，因此無法直接觀察到復雜性；然而，零件的強度、重量和可靠性都會優于目前飛機上安裝的零部件。這不是簡單復制現有零件，而是設計更優的零件解決方案。”
