航空發動機鏖戰正酣 3D打印應用成新戰場

來源：納金網 瀏覽數：
責任編輯：傳說的落葉時間：2019-01-14 09:18

分享到：

[導讀]航空發動機被譽為“現代工業皇冠上的明珠”，涉及大量前沿學科和基礎學科，發動機制造正在與3D打印的進行創新性結合，這一點在航空發動機制造領域表現得尤為明顯。

航空發動機被譽為“現代工業皇冠上的明珠”，涉及大量前沿學科和基礎學科，其直接影響飛機的性能、可靠性及經濟性，已成為一個國家科技、工業和國防實力的重要體現。

目前，全球范圍內能生產高性能航空發動機的企業屈指可數。數據顯示，美國通用（GE）、美國普惠（P&W）、和英國的勞斯萊斯（Rolls Royce）這三家航空發動機制造廠商占據了全球七成的市場份額。通用和勞斯萊斯的競爭最為激烈。

如果說波音和空客是干線客機領域的雙寡頭，那么通用電氣和勞斯萊斯/羅羅則是干線客機發動機市場的一對大鱷。作為英國主導的國際型企業，勞斯萊斯的發動機市場占有率與GE相當，最有名的當屬RB-211型發動機。早在上世紀60年代，勞斯萊斯便開始了世界上第一臺實用三轉子渦輪風扇發動機，即RB211發動機的研制。

注：Rolls Royce即羅爾斯·羅伊斯（又稱勞斯萊斯），是英國著名的航空發動機公司，也是歐洲最大的航空發動機企業，它研制的各種航空發動機廣為世界民用和軍用飛機所采用。羅爾斯·羅伊斯由英文Rolls-Royce翻譯而來，也被譯為“羅爾斯-羅伊斯”，簡稱“羅羅”。

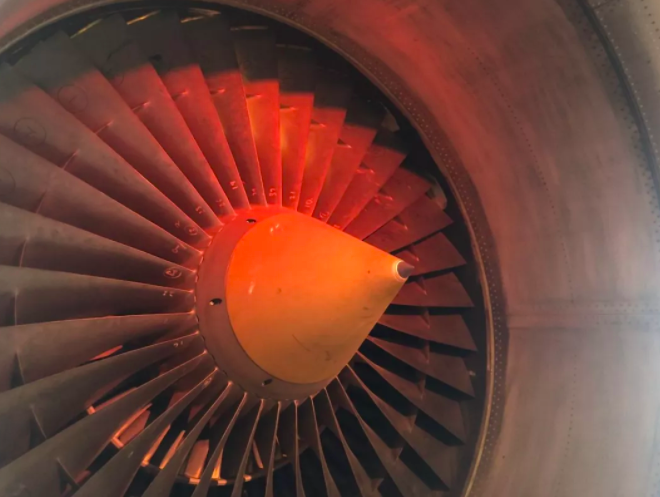

勞斯萊斯RB211發動機

而隨著3D打印技術的不斷發展，發動機制造正在與3D打印的進行創新性結合，這一點在航空發動機制造領域表現得尤為明顯。實踐證明，3D打印可很好的應用于飛機發動機零部件的生產，有效縮短發動機研發周期，并能提高材料利用率、優化結構、減輕重量和降低成本。

勞斯萊斯/羅羅（Rolls Royce）與3D打印

3D打印是勞斯萊斯正在利用的關鍵新技術之一。早期勞斯萊斯就已將LENS（激光工程化凈成形）技術用于RB211發動機渦輪葉片冠部阻尼面鈷基耐磨合金涂覆層的強化處理，并提出了6項專利申請，涉及LENS技術的裝置、噴粉嘴、工藝和應用。

注: LENS（激光工程化凈成形技術，Laser Engineering Net Shaping），3D打印技術的一種，亦可稱為“激光近形制造技術”、“激光近凈成形技術”或“工程化凈成形技術”，它的工藝原理是將選擇性激光燒結（SLS）技術和激光熔覆（Laser Cladding）技術相結合，快速獲得致密度和強度均較高的金屬零件。

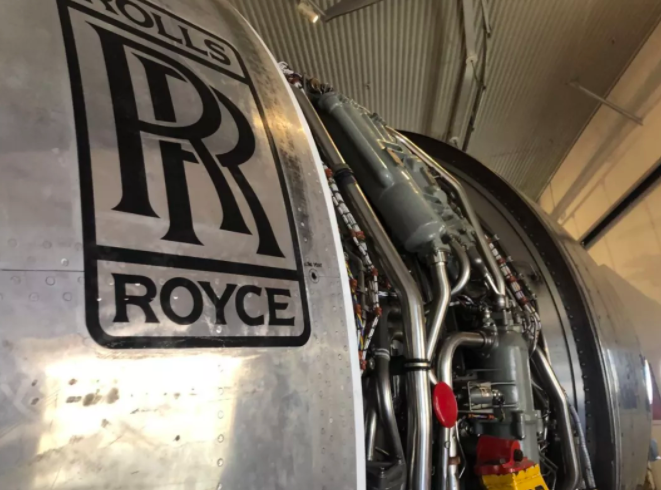

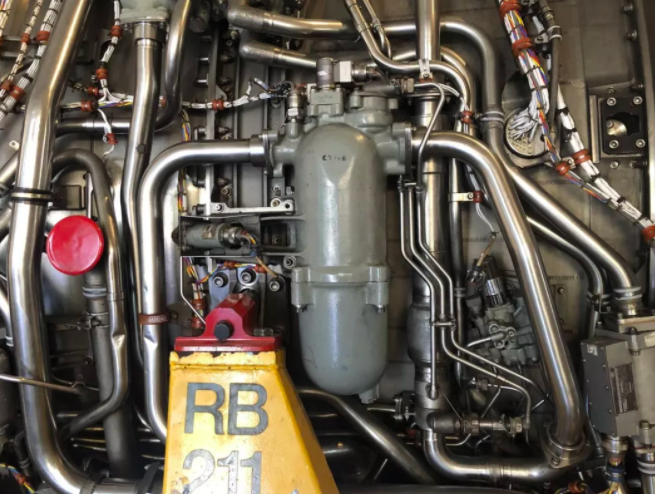

勞斯萊斯RB211發動機

根據歐洲航空安全局于2014年公布的Part-66飛機維修牌照的飛機類別評級顯示，RB211發動機就已搭載于包括波音、洛克希德馬丁和TUPOLEV公司在內的14架機型上。

此外，在澳洲航空（QANTAS AIRWAYS）的航空隊中，僅2006年的統計就有21架波音747-438、5架波音767-336ER和2架波音767-336裝備了勞斯萊斯RB211發動機。

澳洲航空部分機型

值得一提的是，2015年，勞斯萊斯通過與英國制造技術中心（MTC）所屬的新國家増材制造中心合作，利用3D打印技術制造出了有史以來首個最大的民用航空發動機組件——Trent XWB-97發動機，該發動機亦被業界譽為“世界上最高效的民用飛機發動機”，已搭載于空客A380機型上。使用3D打印技術去制作這樣一臺復雜而又精良的發動機，也再一次證明了勞斯萊斯所掌握的3D打印技術已經達到世界頂尖水平。參與該項目的還有謝菲爾德大學和3D打印專家Arcam公司。Arcam公司的電子束的儀器被用于生產葉片。MTC對鈦粉進行分析，結果可供在組裝之前評估組件的完整性，這對于了解如何回收鈦粉和如何識別工藝過程中的缺陷有重要意義。

根據勞斯萊斯官網顯示，目前勞斯萊斯已將3D打印的零部件和新材料引入到了Advance3發動機的生產之中。據悉，Advance3共包含約20000個零部件，測試時長已超過100小時。報告顯示，由3D打印技術和陶瓷基復合材料制成的零部件表現出了十分優異的性能。勞斯萊斯方面稱：“Advance3將會開拓民用航空航空的未來。”

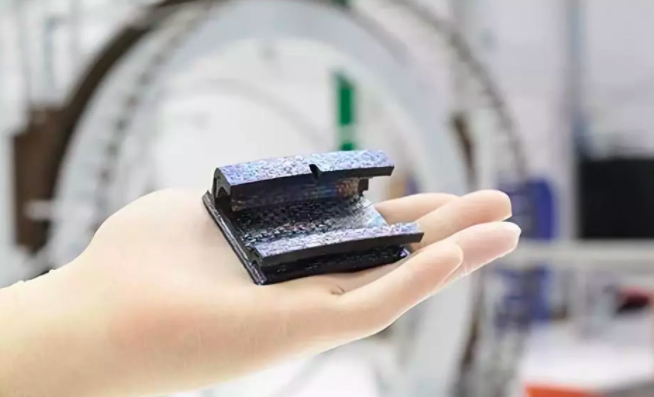

勞斯萊斯正在其未來的發動機項目中引入陶瓷基復合材料

美國通用電氣（GE）與3D打印
與勞斯萊斯相比，美國通用在3D打印應用方面有過之而無不及。早期，通用在LENS技術的專利申請上也卓有成就。如今，通用電氣航空公司運營著一個三座足球場規模的增材制造技術中心，內有90臺3D打印機和300名員工。通用已為最暢銷的LEAP噴氣發動機等機器出貨了超過25,000個3D打印零件，并帶來了超過2000億美元的訂單。

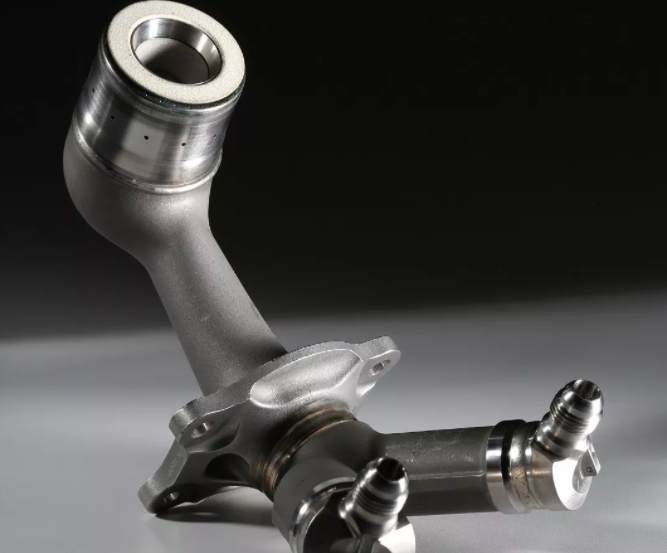

GE航空集團 3D 打印的燃料噴嘴

2018年可以說是GE發動機發展史上的里程碑之年，這一年GE取得了一系列突破性進展，包括旗下公司Affinity的渦扇發動機、單軸渦輪軸發動機T901、Catalyst渦輪螺旋槳發動機和GE9X渦輪風扇發動機……在這些發動機的零件制造方面大量的應用了3D打印技術。

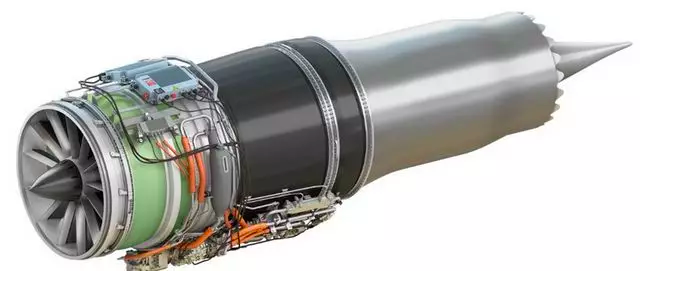

GE Affinity渦扇發動機

同年（2018年），GE已完成了半個世紀以來首個商用噴氣式飛機專用超音速發動機和首個民用超音速發動機的初步設計。3D打印技術亦應用其中，據悉該發動機能夠滿足Aerion AS2的超音速飛行要求。

此外，GE宣布美國聯邦航空管理局（FAA）已批準3D打印支架用于GEnx-2B發動機，該支架將取代傳統制造的電動門打開系統（PDOS）支架。GEnx 發動機是GE航空生產的一款先進的雙轉子軸流式大涵道渦輪風扇發動機，使用于波音787、747-8及空中客車A350。將安裝3D打印支架的GEnx-2B發動機使用于波音747-8機型。3D打印的PDOS支架作用是打開和關閉發動機的風扇罩門。GE表示，與傳統制造方式制造的支架相比，3D打印技術將減少高達90%的材料浪費，傳統支架的制造中，因金屬加工而產生的材料浪費約占50%。據悉，這款3D打印支架是GE第一個獲得認證的由Concept Laser 選區激光熔融設備生產的3D打印零件，也是GE航空第一次在10個月內完成一種3D打印零件的開發項目。

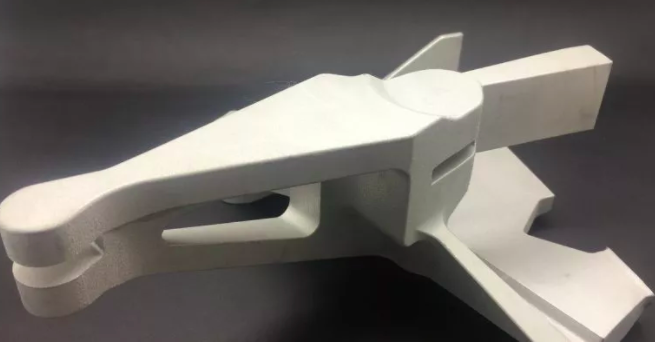

GE航空獲得FAA 批準的3D打印支架

3D打印技術除了在發動機零部件生產中發揮著巨大作用外，在優化和修復中更有不可替代的地位。就目前情況而言，金屬3D打印技術在修復成型方面所表現出的潛力甚至高于其制造本身。

以飛機發動機上的高性能整體渦輪葉盤零件為例，當盤上的某一葉片受損，則整個渦輪葉盤將報廢，直接經濟損失價值在百萬之上。較之前，這種損失可能不可挽回，令人心痛，但是基于3D打印逐層制造的特點，只需將受損的葉片看作是一種特殊的基材，在受損部位進行激光立體成型，就可以回復零件形狀，且性能滿足使用要求，甚至是高于基材的使用性能。由于3D打印過程中的可控性，其修復帶來的負面影響很有限。

2014年，中國航材院就成功使用3D打印技術修復了RB211渦輪導向葉片和PW4000擴散機匣。這是國內首次用3D打印技術成功修復航空發動機關鍵件，標志中國3D打印技術獲得了重大進展，中國躋身于能用3D打印技術修復航空發動機關鍵件的少數國家行列。

傳統制造技術適用于大批量成型產品的生產，而3D打印技術則更適合定制化和精細化結構產品的制造。將3D打印技術和傳統制造技術相結合，各取所長，充分發揮各自的優勢，使制造技術發揮更大的威力。3D打印應用于飛機發動機這一高精尖領域，既是對其成型工藝和終端產品性能的肯定，也在一定程度上加速3D打印由小眾到大眾的市場化推廣。作為科技創新和工業4.0的重要組成部分，3D打印在為全領域注入新鮮元素，將科技、創新、智能制造有機結合，開創智能制造新時代。
