蔡司3D掃描儀:十億點云數據“重建“巴黎圣母院
來源:南極熊 瀏覽數:
責任編輯:傳說的落葉 時間:2019-05-21 08:06
責任編輯:傳說的落葉 時間:2019-05-21 08:06
[導讀]蔡司3D掃描儀:如何用十億點云數據“重建“巴黎圣母院?
當?shù)貢r間2019年4月15日傍晚,法國巴黎圣母院突發大火,標志性塔尖坍塌,整座建筑損毀嚴重。如何重建這座歷經800多年風雨的大教堂成為人們目前關心的話題。

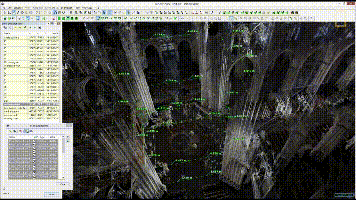

好消息是,美國瓦薩學院藝術史教授安德魯·塔隆(Professor Andrew J. Tallon),利用激光掃描技術全面掃描了巴黎圣母院并進行了數字化的保存,這或?qū)橹亟ㄌ峁┮罁?jù)。據《光明日報》引用美國《國家地理雜志》的報道稱,安德魯·塔隆專攻哥特式建筑的藝術史,他首次利用激光掃描技術深入研究了巴黎圣母院的結構,并將搜集完的數以十億計的光點放在三維圖像里,畫上線條,然后再和實地拍攝的全景照片結合,經過上色、加光影效果等步驟,建立非常逼真準確的巴黎圣母院三維模型。
據專家介紹,三維激光掃描技術為文物的修繕、復原提供了可靠的技術支撐。它速度快、質量高、信息豐富、屬于看到即可的非接觸式測量,有益地保護了被測文物。其高精度的點云數據能為古建筑保護研究建立完整、準確、永久的數字檔案,并在此基礎上重建已經不存在的、或者被毀壞的歷史遺跡,再現文物原貌。這項技術的應用在很大程度上免除了文物損壞、消失后的“后顧之憂”。
維爾茨堡大學哲學院也將這項技術使用在埃及挖掘現場。通過利用ZEISS COMET掃描儀來記錄和評估考古發現。
3D數據打開新知識的大門
長久以來,維爾茨堡大學一直在反復思考是否要啟用光學測量設備。通過市場調研他們發現ZEISS COMET掃描儀較符合他們的要求,特別是其便攜性和緊湊性。”
我們的選擇在實踐工作中得到了驗證:維爾茨堡大學的博物館內有一批古董收藏品,其中包括陳列的希臘花瓶。“將這些收藏品數字化的難度頗高,因此我們在選擇時要求掃描儀廠商證明其設備具備應對這一挑戰的能力。”“顯然,ZEISS COMET掃描儀比較符合我們的要求,特別是它的便攜性和緊湊性。” 維爾茨堡大學哲學院IT部門經理Johannes Väthjunker說到。
“花瓶高反光黑色部分的測量工作相當棘手,但蔡司3D掃描儀憑借優異的性能實現了精確測量。”這一切都歸功于其高光強度和快速攝像的優勢。即使在嚴苛條件下,該系統也能提供準確的3D數據。維爾茨堡深信其做出了正確的選擇。
2017年3月,這款緊湊便攜的3D掃描系統在埃及埃德夫神廟成功通過了首次重要應用測試。“神廟的屋頂仍然完好,內殿房屋大致保存完整,從理論上而言這些都為掃描工作提供了有利條件。但是,神廟地面上用于給游客照明的熒光燈造成了一定程度的障礙,”負責指揮埃德夫神廟挖掘工作的維爾茨堡大學埃及古物學教授Martin Stadler表示。
在十天的時間內,Martin及其團隊對神廟內一間大小為5x5米,高約9米的房屋進行了3D數據采集工作。墻上布滿了描繪儀式場景的平浮雕和象形銘文。整體裝飾紛繁復雜,由能工巧匠繪制。“借助ZEISS COMET掃描儀,不僅實現對房間的準確測量,而且提供包含浮雕準確信息的數據集,”Stadler說道。
這些數據可用于確定各個組成部分的準確高度以及完成了多少工作。過去僅能通過拍照留存,但是現在高度準確的3D數據開辟了全新的可能性。Stadler說道“我相信這些數據能夠為我們提供特定考古問題的答案,幫助我們確定不同浮雕制作的時間,甚至確定它們是在什么世紀完成。”
這將是探索神廟的一個重要進步,因為直到現在,我們僅能使用示意圖進行工作。銘文上的內容只能采用印刷象形文字再現這些元素。“這非常遺憾,因為神廟建造的時期,即公元前237和57年間,象形文字進化不少。細節對于文字了解非常重要。”
從3D數據到3D打印
“理想情況下,我們將能創建整個神廟的3D掃描,并從其它類似神廟獲得相同數據以作比較。這將推動諸多考古調查。”Martin教授對未來充滿希望:“我們甚至可以在3D打印中使用3D數據。換言之,我們能在博物館中再現神廟的浮雕和關鍵場景,或者在學生展覽中展示它們。例如,我們可以嘗試對已褪色許久的顏色進行恢復。”通過現代技術嘗試將原始浮雕中缺少元素復原并制作成3D模型
尼羅河沿岸的極端條件
ZEISS COMET的使命遠未結束。沿著尼羅河一路向下前往Zagazig小村莊。在那里,維爾茨堡大學埃及古物學術委員Eva Lange博士正等著與團隊會面。她領導這里的挖掘工作,但在測量中遇到了一些難題。這是一個截然不同的任務:現在團隊面臨的是毀壞的神廟,這意味著許多浮雕散落在現場附近,并可能遭到了一定的破壞。
“我熟悉3D掃描方法,因為當我們與另一測量師在這里工作時已經獲取3D數據,當時也使用了蔡司設備,它為我們的工作提供了便利,”Lange說道。
挖掘現場的實際情況比埃德夫神廟更加復雜:氣候不僅對石塊表面造成嚴重損壞,而且增加了工作難度。強烈的陽光使得在沒有帳篷的情況下根本無法進行掃描。此外,當?shù)氐膹婏L使得團隊在大多數時間無法在室外工作。惡劣的環境不僅會影響測量結果,還有可能造成人員傷害,所以當?shù)丶夹g專家Johannes Väthjunker想出了一條權宜之計:在大篷車中掃描細小部分。
但是由于挖掘現場靠近通過城市的主干道,每當卡車經過時,我們需要應對由此引起的振動,此時ZEISS colin3D數據捕獲軟件的振動檢測功能提供了很大的幫助,及時檢測并發現不精準數據。
在Zagazig工作期間使用3D掃描儀的主要優勢在于,它能通過掃描的浮雕塊虛擬重建神廟的各個部分。這意味著團隊能“重新利用”許多浮雕塊。換言之,并不是掃描完整的墻,而是將各個浮雕置于一些較老的雕像或結構元素上方。“尼羅河三角洲沒有采石場,在建造神廟的公元前一世紀初,埃及統治者開始限制進入尼羅河谷的采石場。這也是他們使用老神廟和雕塑的原因。將老神廟和雕塑拆毀,拆毀后的光滑平面覆蓋著浮雕,然后再重復利用的石塊砌筑,”Eva Lange博士解釋說。
未來的遠大計劃
這些情況使得重建神廟十分復雜,部分原因在于一些重達幾噸的石塊。“在電腦屏幕上重建神廟則容易得多,因為我們可以看到哪些元素融合在一起,再數字化世界我們將其變?yōu)楝F(xiàn)實。捕獲3D數據意味著我們可以重建石塊不同側的所有浮雕,并了解它們制作的時間。然后,我們會向公眾展示石塊是如何裝飾以及它們是如何融合在一起。”
我們還將測量約1,000塊Tell Basta神廟石塊,其中一些長寬皆達數米。“我們第一件要做的事情是搭建一個足以裝下它們的帳篷。我們需要不斷調整我們的設備,從而能夠更準確掃描他們,”Johannes Väthjunker解釋道。
“憑借ZEISS COMET提供的快速測量使我們能一天完成一塊石頭的測量任務。”但是即使按照這樣的速度,整個測量工作仍將花費許久的時間。
不論如何,在維爾茨堡大學,人們都對蔡司3D掃描技術所提供的高質量測量結果感到震撼。蔡司3D掃描系統即使在惡劣的環境條件下也能提供出色的數據質量。這也是計劃啟動多個歷史建筑和文物3D數字化項目的原因,并有望提供新發現和經驗。“我們非常期待蔡司的又一次創新。”
TAGS:3D打印 TCT
△圖片來源于網絡
好消息是,美國瓦薩學院藝術史教授安德魯·塔隆(Professor Andrew J. Tallon),利用激光掃描技術全面掃描了巴黎圣母院并進行了數字化的保存,這或?qū)橹亟ㄌ峁┮罁?jù)。據《光明日報》引用美國《國家地理雜志》的報道稱,安德魯·塔隆專攻哥特式建筑的藝術史,他首次利用激光掃描技術深入研究了巴黎圣母院的結構,并將搜集完的數以十億計的光點放在三維圖像里,畫上線條,然后再和實地拍攝的全景照片結合,經過上色、加光影效果等步驟,建立非常逼真準確的巴黎圣母院三維模型。
△圖片來源于網絡
據專家介紹,三維激光掃描技術為文物的修繕、復原提供了可靠的技術支撐。它速度快、質量高、信息豐富、屬于看到即可的非接觸式測量,有益地保護了被測文物。其高精度的點云數據能為古建筑保護研究建立完整、準確、永久的數字檔案,并在此基礎上重建已經不存在的、或者被毀壞的歷史遺跡,再現文物原貌。這項技術的應用在很大程度上免除了文物損壞、消失后的“后顧之憂”。
維爾茨堡大學哲學院也將這項技術使用在埃及挖掘現場。通過利用ZEISS COMET掃描儀來記錄和評估考古發現。
長久以來,維爾茨堡大學一直在反復思考是否要啟用光學測量設備。通過市場調研他們發現ZEISS COMET掃描儀較符合他們的要求,特別是其便攜性和緊湊性。”
我們的選擇在實踐工作中得到了驗證:維爾茨堡大學的博物館內有一批古董收藏品,其中包括陳列的希臘花瓶。“將這些收藏品數字化的難度頗高,因此我們在選擇時要求掃描儀廠商證明其設備具備應對這一挑戰的能力。”“顯然,ZEISS COMET掃描儀比較符合我們的要求,特別是它的便攜性和緊湊性。” 維爾茨堡大學哲學院IT部門經理Johannes Väthjunker說到。
“花瓶高反光黑色部分的測量工作相當棘手,但蔡司3D掃描儀憑借優異的性能實現了精確測量。”這一切都歸功于其高光強度和快速攝像的優勢。即使在嚴苛條件下,該系統也能提供準確的3D數據。維爾茨堡深信其做出了正確的選擇。
2017年3月,這款緊湊便攜的3D掃描系統在埃及埃德夫神廟成功通過了首次重要應用測試。“神廟的屋頂仍然完好,內殿房屋大致保存完整,從理論上而言這些都為掃描工作提供了有利條件。但是,神廟地面上用于給游客照明的熒光燈造成了一定程度的障礙,”負責指揮埃德夫神廟挖掘工作的維爾茨堡大學埃及古物學教授Martin Stadler表示。
在十天的時間內,Martin及其團隊對神廟內一間大小為5x5米,高約9米的房屋進行了3D數據采集工作。墻上布滿了描繪儀式場景的平浮雕和象形銘文。整體裝飾紛繁復雜,由能工巧匠繪制。“借助ZEISS COMET掃描儀,不僅實現對房間的準確測量,而且提供包含浮雕準確信息的數據集,”Stadler說道。
這些數據可用于確定各個組成部分的準確高度以及完成了多少工作。過去僅能通過拍照留存,但是現在高度準確的3D數據開辟了全新的可能性。Stadler說道“我相信這些數據能夠為我們提供特定考古問題的答案,幫助我們確定不同浮雕制作的時間,甚至確定它們是在什么世紀完成。”
這將是探索神廟的一個重要進步,因為直到現在,我們僅能使用示意圖進行工作。銘文上的內容只能采用印刷象形文字再現這些元素。“這非常遺憾,因為神廟建造的時期,即公元前237和57年間,象形文字進化不少。細節對于文字了解非常重要。”
從3D數據到3D打印
“理想情況下,我們將能創建整個神廟的3D掃描,并從其它類似神廟獲得相同數據以作比較。這將推動諸多考古調查。”Martin教授對未來充滿希望:“我們甚至可以在3D打印中使用3D數據。換言之,我們能在博物館中再現神廟的浮雕和關鍵場景,或者在學生展覽中展示它們。例如,我們可以嘗試對已褪色許久的顏色進行恢復。”通過現代技術嘗試將原始浮雕中缺少元素復原并制作成3D模型
ZEISS COMET的使命遠未結束。沿著尼羅河一路向下前往Zagazig小村莊。在那里,維爾茨堡大學埃及古物學術委員Eva Lange博士正等著與團隊會面。她領導這里的挖掘工作,但在測量中遇到了一些難題。這是一個截然不同的任務:現在團隊面臨的是毀壞的神廟,這意味著許多浮雕散落在現場附近,并可能遭到了一定的破壞。
“我熟悉3D掃描方法,因為當我們與另一測量師在這里工作時已經獲取3D數據,當時也使用了蔡司設備,它為我們的工作提供了便利,”Lange說道。
但是由于挖掘現場靠近通過城市的主干道,每當卡車經過時,我們需要應對由此引起的振動,此時ZEISS colin3D數據捕獲軟件的振動檢測功能提供了很大的幫助,及時檢測并發現不精準數據。
在Zagazig工作期間使用3D掃描儀的主要優勢在于,它能通過掃描的浮雕塊虛擬重建神廟的各個部分。這意味著團隊能“重新利用”許多浮雕塊。換言之,并不是掃描完整的墻,而是將各個浮雕置于一些較老的雕像或結構元素上方。“尼羅河三角洲沒有采石場,在建造神廟的公元前一世紀初,埃及統治者開始限制進入尼羅河谷的采石場。這也是他們使用老神廟和雕塑的原因。將老神廟和雕塑拆毀,拆毀后的光滑平面覆蓋著浮雕,然后再重復利用的石塊砌筑,”Eva Lange博士解釋說。
我們還將測量約1,000塊Tell Basta神廟石塊,其中一些長寬皆達數米。“我們第一件要做的事情是搭建一個足以裝下它們的帳篷。我們需要不斷調整我們的設備,從而能夠更準確掃描他們,”Johannes Väthjunker解釋道。
“憑借ZEISS COMET提供的快速測量使我們能一天完成一塊石頭的測量任務。”但是即使按照這樣的速度,整個測量工作仍將花費許久的時間。
不論如何,在維爾茨堡大學,人們都對蔡司3D掃描技術所提供的高質量測量結果感到震撼。蔡司3D掃描系統即使在惡劣的環境條件下也能提供出色的數據質量。這也是計劃啟動多個歷史建筑和文物3D數字化項目的原因,并有望提供新發現和經驗。“我們非常期待蔡司的又一次創新。”
