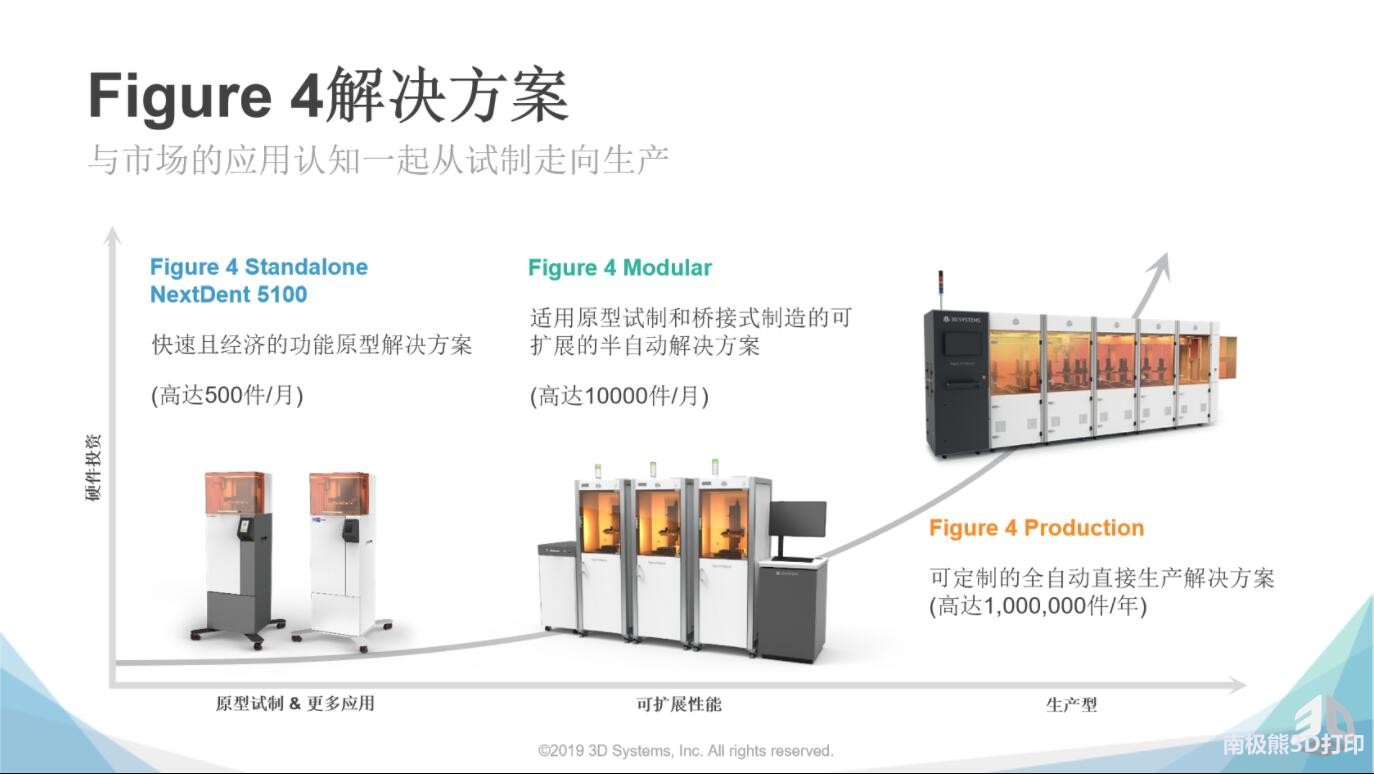

這款設備作為Figure4解決方案中的單機版本(入門級)對于制造類企業帶來快速且經濟的功能原型解決方案。這款設備的打印效率最高可以達到
500件/月。當然如果客戶需要更加高的效率可以考慮可擴展版本Figure4 Modular(高達10000件/月)適用于原型試制和橋接式制造的可擴展的半自動解決方案;或者Figure4 Production(1百萬件/年)可定制的全自動直接生產解決方案。
由于時間緊任務重,在短短的兩天時間就有兩三波客戶參觀并且打樣測試,這也讓我們的評測任務顯得有些倉促,但是也從側面體現出,這款超高速光固化工業級打印機,在工業用戶的眼里還是十分受到歡迎的。而且從3DS的工作人員與客戶的交流中,南極熊側面了解到,如果客戶真的是工業制造客戶,這款設備尤其是Modular可擴展型設備的價格是非常具有性價比的。(具體價格小編不便透露,不過可以通過南極熊或者3DS中國直接咨詢)
我們回到正題,本次評測的設備就是這臺

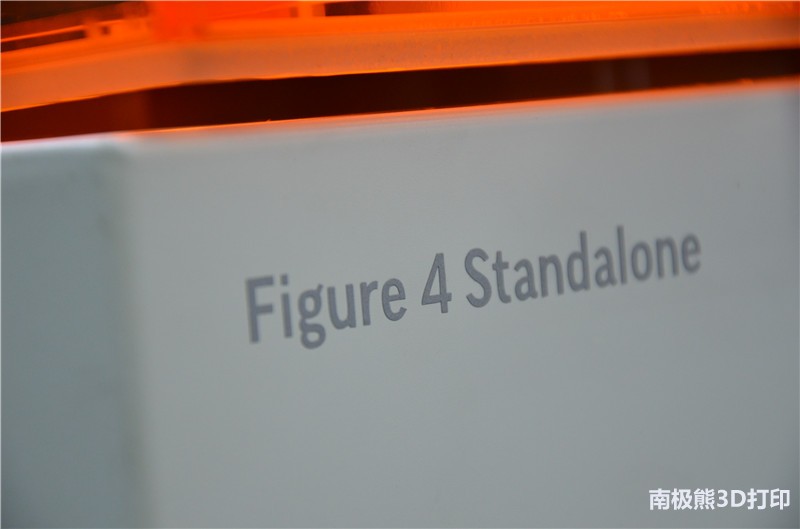

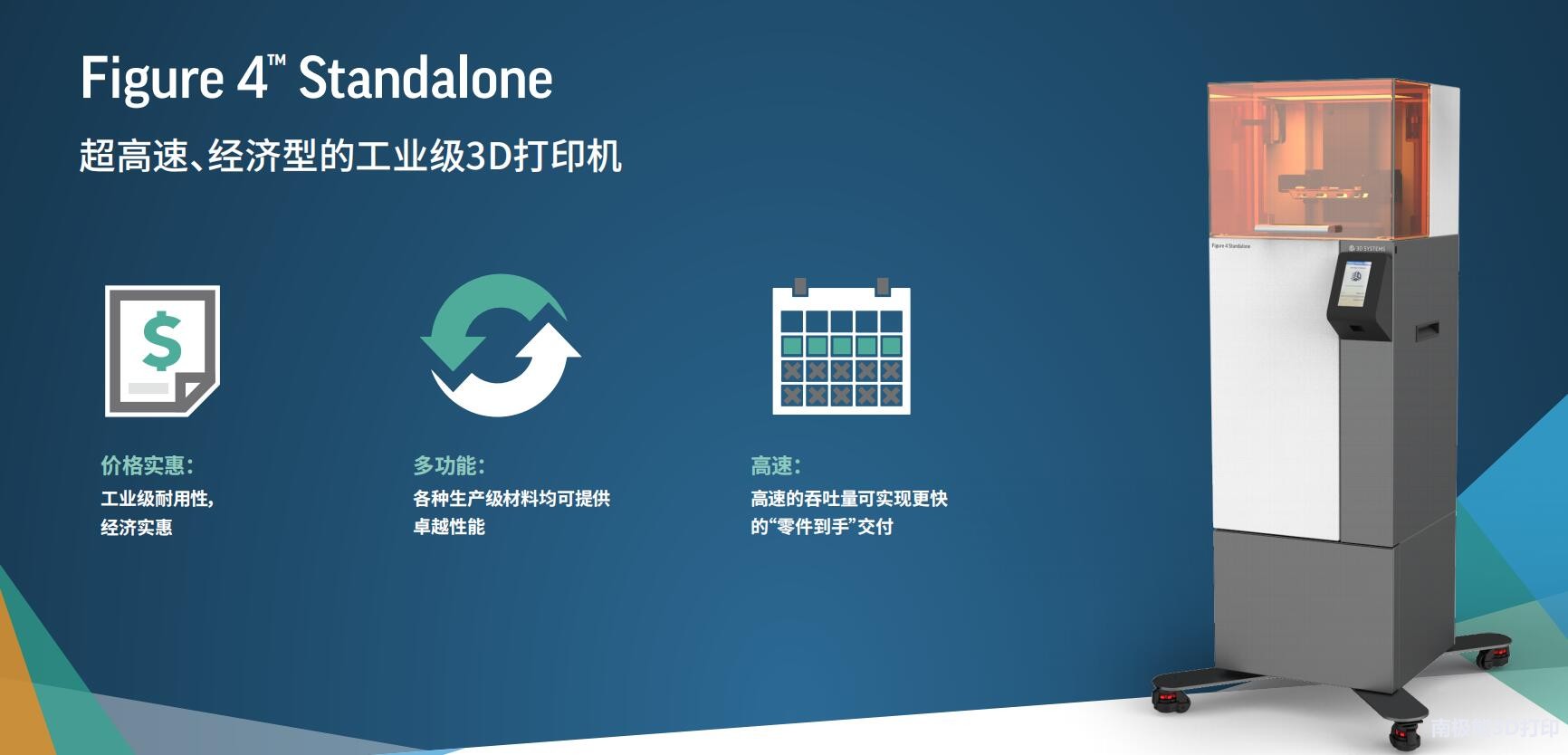

Figure4 Standalone,是一款單機設備。當然此單機非彼單機,為了不被誤導,小編還是多解釋一下。這款設備并不是沒有聯網控制功能,而是不能夠在同一臺設備下拓展疊加。相反的Modular型號則可以在一臺管理端擴展多個打印平臺進行整合協同打印工作。
Figure4是采用非接觸的DLP、樹脂材料和基于UV光固化工藝的模塊化和可擴展的制造解決方案,其中UV光固化工藝只需要幾分鐘時間。Figure4的設備機械系統結構使最終零件和材料成型質量更高,包括韌性、耐久性、耐高溫性和彈性體性能的改善。

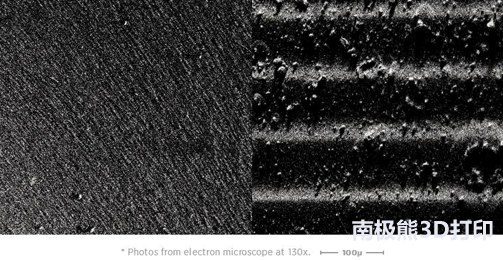

我們說的非接觸式的DLP也就是打破傳統的離型膜直接與成型平臺接觸、緊緊壓住玻璃透和成型平臺的模式。使之恒定保持極小的距離,這種非接觸的方式使模型脫離離型膜束縛、有效保證打印件順利剝離和打破了打印速度的瓶頸。這種方式使連續光固化效率達到極限。
這款Figure4 Standalone打印機,成型尺寸達到了我們常用的124.8×70.2×196毫米(4.9×2.8×7.7英寸)。生產型設備Figure4 Production更是達到了124.8×70.2×346毫米(4.9×2.8×13.6英寸)。最大分辨率達到了1920×1080像素。像素點間距:62微米(0.0025英寸)(390.8有效PPI)
打印軟件:3D Systems 3D Sprint®用于準備和優化設計數據和管理塑料打印機打印過程的3D Sprint用于主動和防御性遠程診斷的3D Connect,將IIot管理引入3D生產
Figure4 Standalone可打印的材料目前共有四種,均為性能耗材。
分別是:
Figure4 TOUGH-GRY 10-剛性深灰色(用于生產應用的高速、剛性、深灰色材料)
Figure4 TOUGH-GRY 15-剛性灰色(用于生產應用的剛性灰色材料)

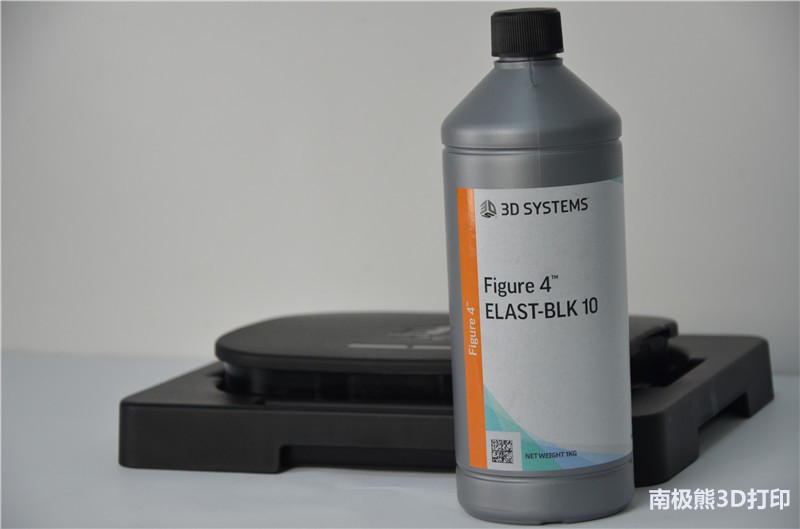

Figure4 ELAST-BLK 10-彈性黑色(用于設計和測試應用的彈性黑色材料)
Figure4 JCAST-GRN 10-可鑄造綠色(用于首飾應用的可鑄型綠色材料)

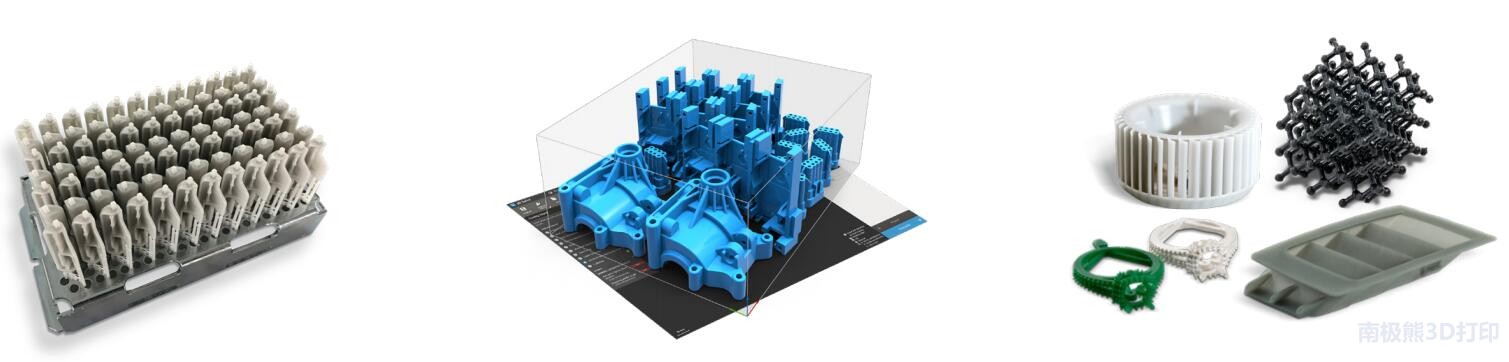

Figure4具有豐富的應用多樣性:
直接打印可替代卷紙澆鑄
功能性快速原型與快速概念模型
珠寶熔模鑄造
終端耐用塑料件
夾具
快速工=模具和原始模型
彈性體零件-二次注塑、密封件等原型
后處理:后處理配件有隨機附贈部件拋光工具配件包;
有需要可選3D Systems LC-3DPrint Box UV后固化裝置或其他 UV 固化裝置

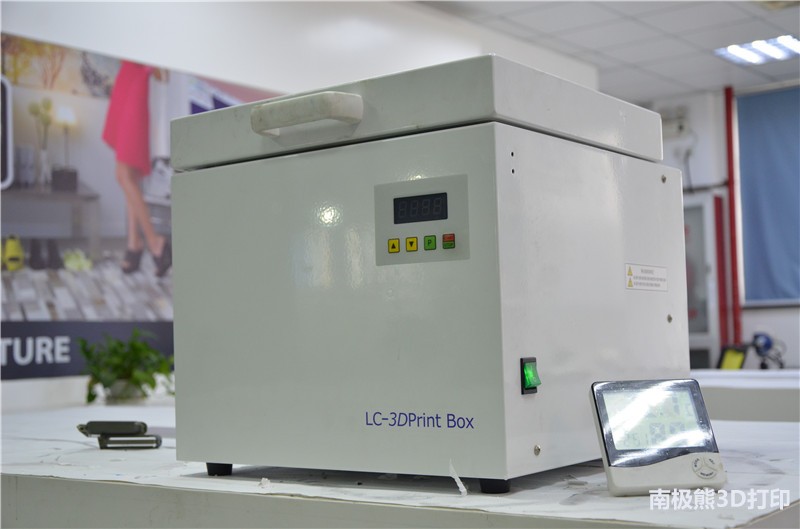

LC-3DPRINT BOX UV 后固化裝置
可選的 LC-3DPrint Box 后固化裝置適用于 UV 固化的部件,具有最終材料特性的強制性要求,并且它是 Figure 4 Standalone 打印材料推薦使用的 UV 固化裝置。LC-3DPrint Box 是創新型的 UV 光燈盒,內部戰略性地裝有 12 個 UV 燈泡,確保產品受到全方位光照,實現快速均勻固化。

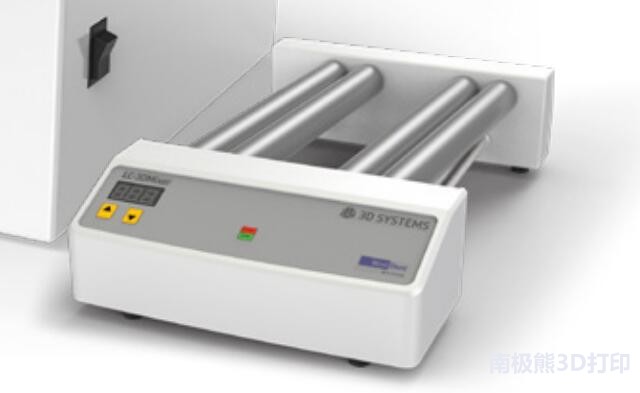

LC-3DMIXER
可選的 LC-3DMixer 可保證您的 Figure 4 材料隨時可以使用,并且具有極佳的一致性。LC-3DMixer 是用于混合 3D 打印材料的理想的滾筒/傾斜攪拌裝置。

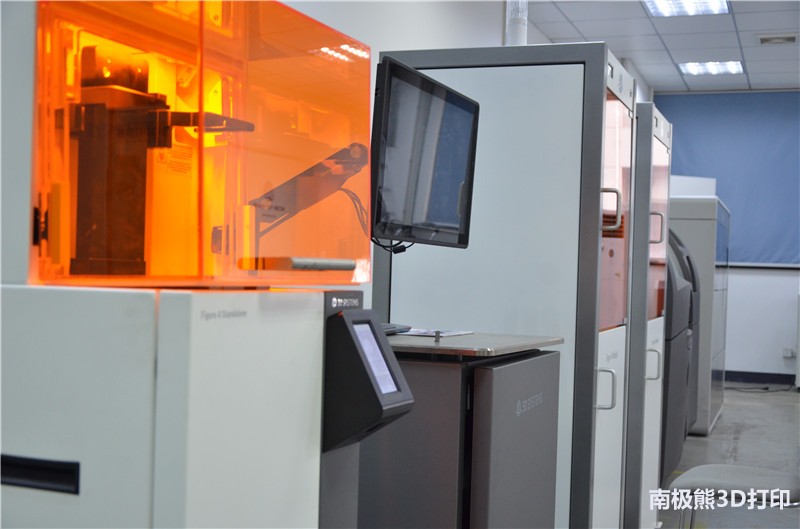

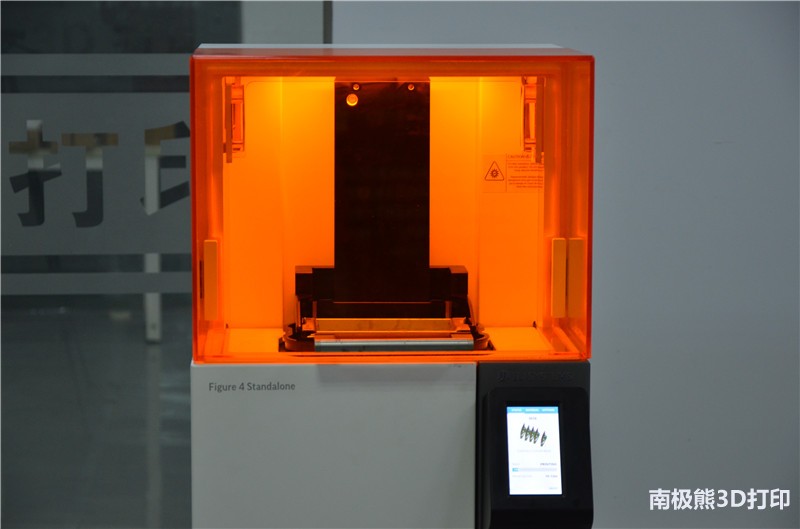

大致的介紹就到這里,下面我們一起來看下具體的實際測試:我們先看下設備外觀,外觀采用Figure4系列的家族設計理念。簡約,實用,美觀。與傳統意義上的工業級打印機不同,這款設備放在生產車間是一種質的飛躍。橙色的遮光罩,白色機身,搭配3DS標準的金屬灰形成了完美的視覺感官。

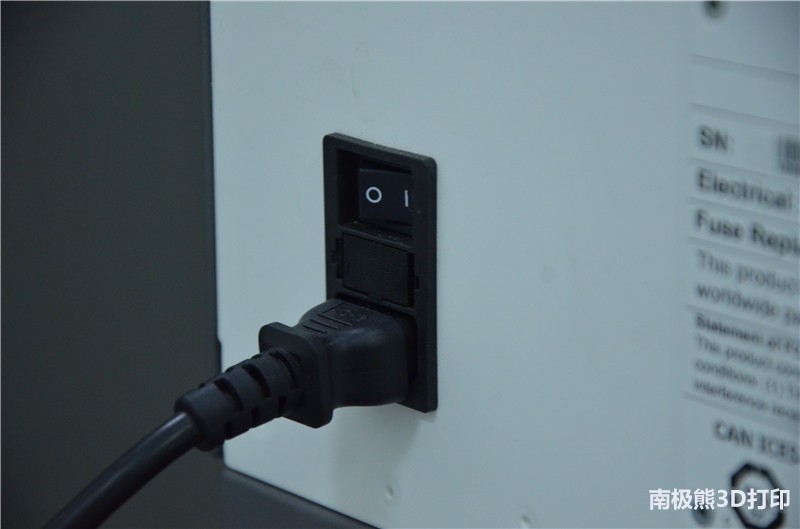

整個打印機只有三個接口可一個開關鍵,一個以太網接口,可以通過網絡進行打印軟件的控制,檢測修復,加支撐等操作和管理工作。
一個標準電源線接口
一個USB3.0接口可以直接U盤導入打印文件進行直接打印。也可用于設備升級。

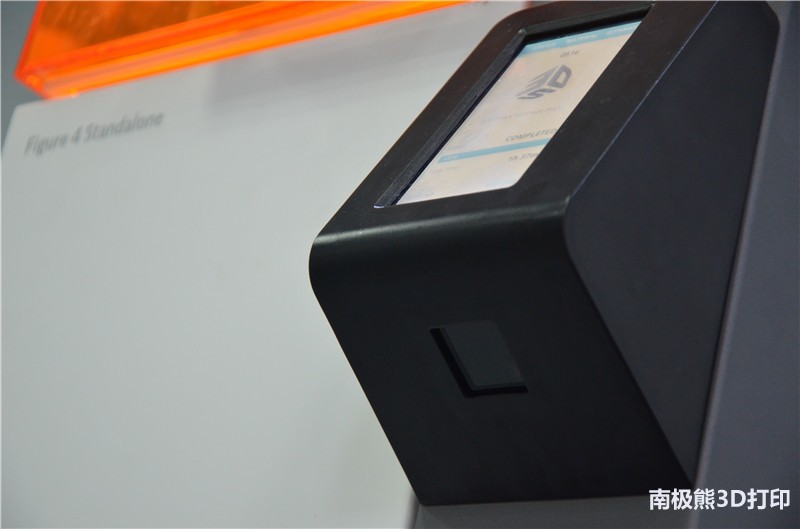

配有4.7英寸的全彩液晶觸摸控制屏。操作十分方便。

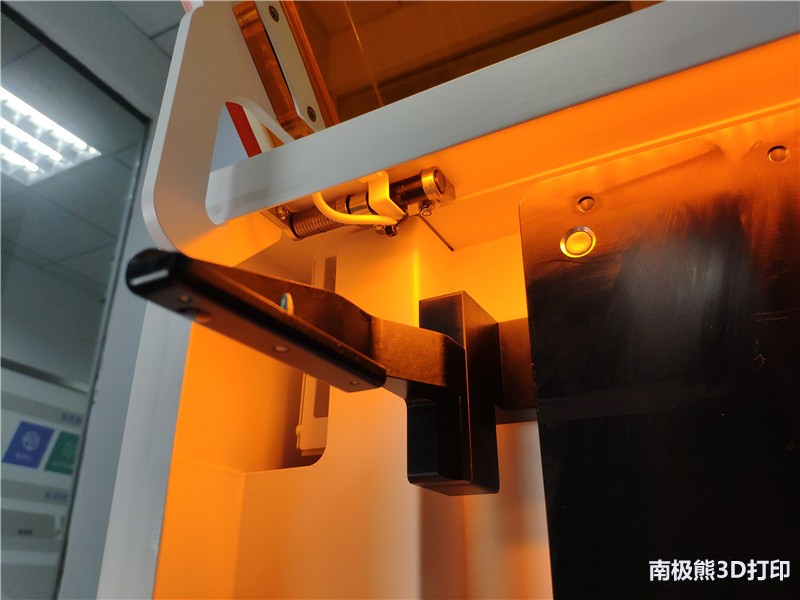

橙色遮光罩在保證了通透性的同時也很好的防止紫外光的侵入,活動合葉也采用了橫向阻尼彈簧結構。可以根據需求固定各種開合角度。且阻尼手感優秀。

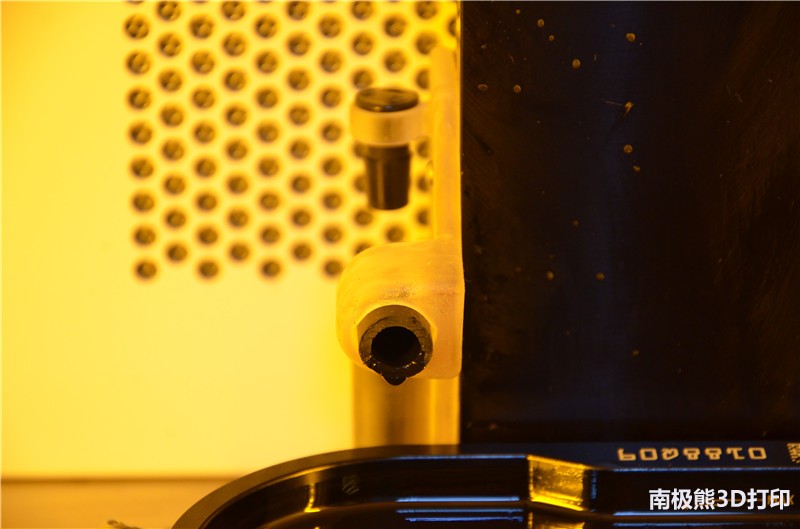

打印平臺才用全鏤空合金材質,可保證打印件順利固化在平臺上,并且為后面拆除打印件提供了極佳的便利性。

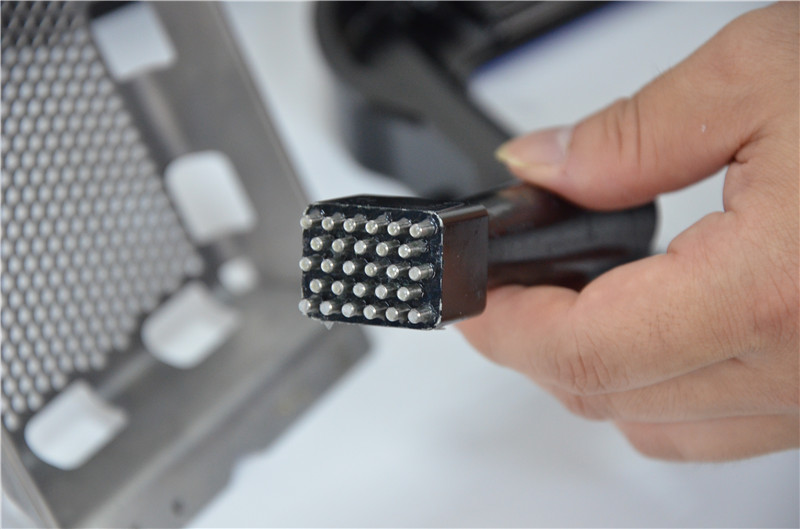

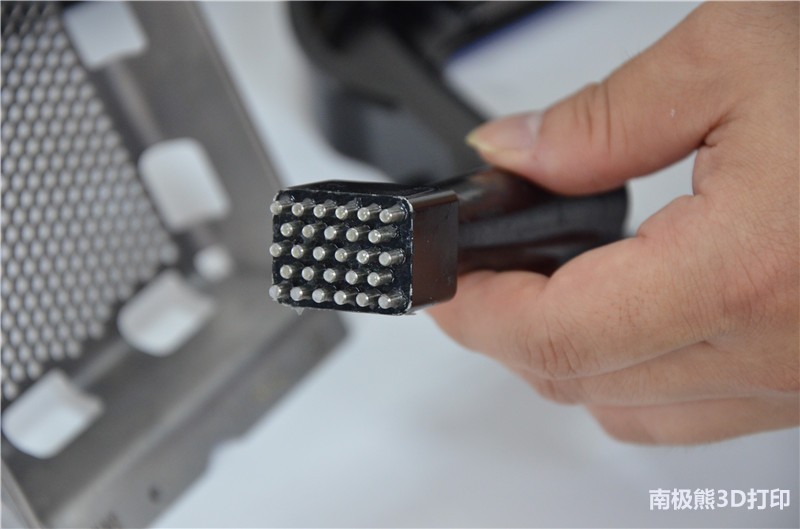

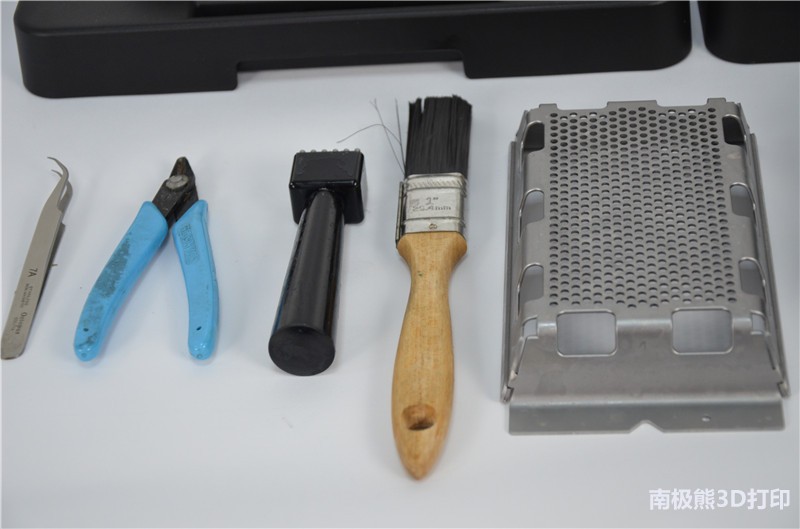

隨機附贈的后處理工具包中就包含這個拆件神器

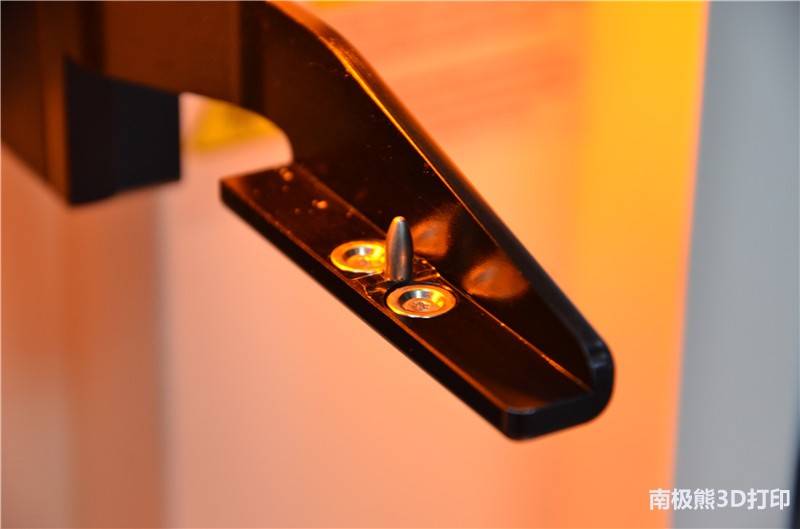

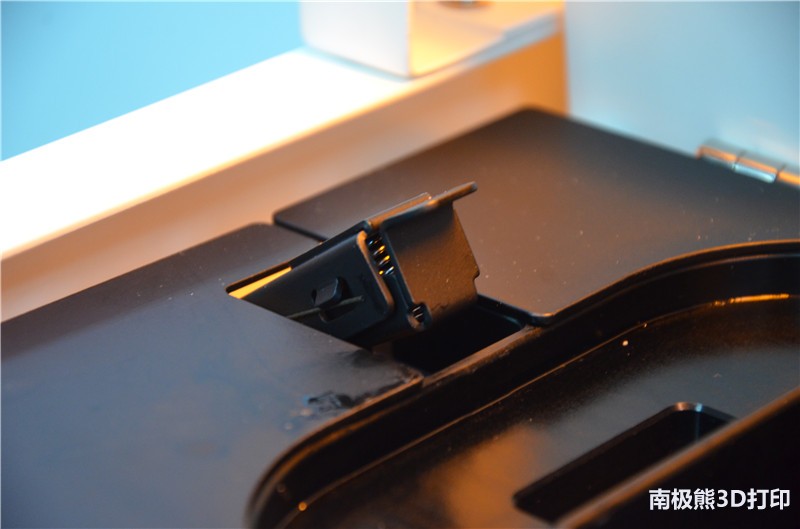

打印平臺安裝十分方便,通過自帶的工裝限位釘和強力磁鐵就可以輕松安裝。并且十分牢固。

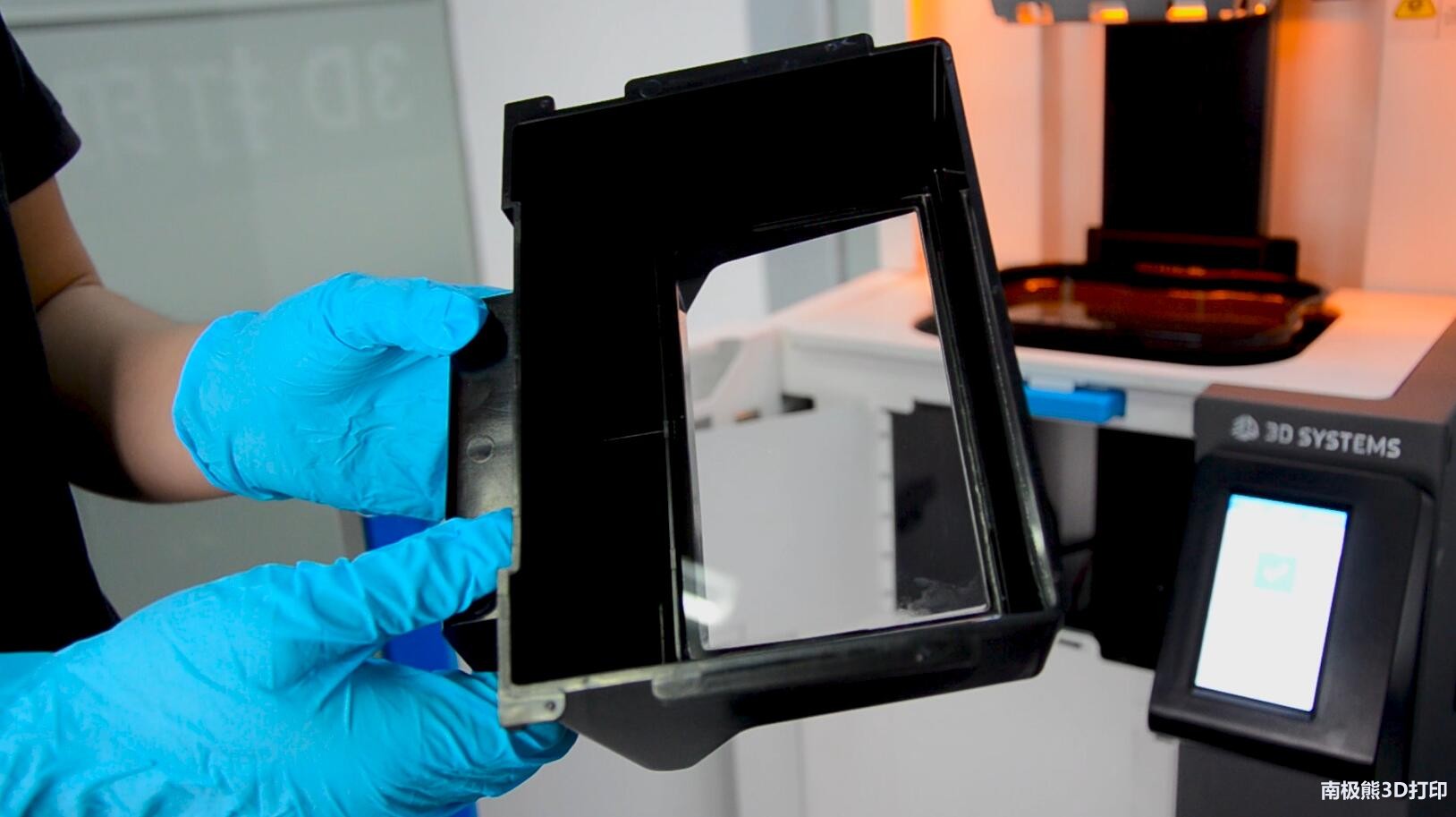

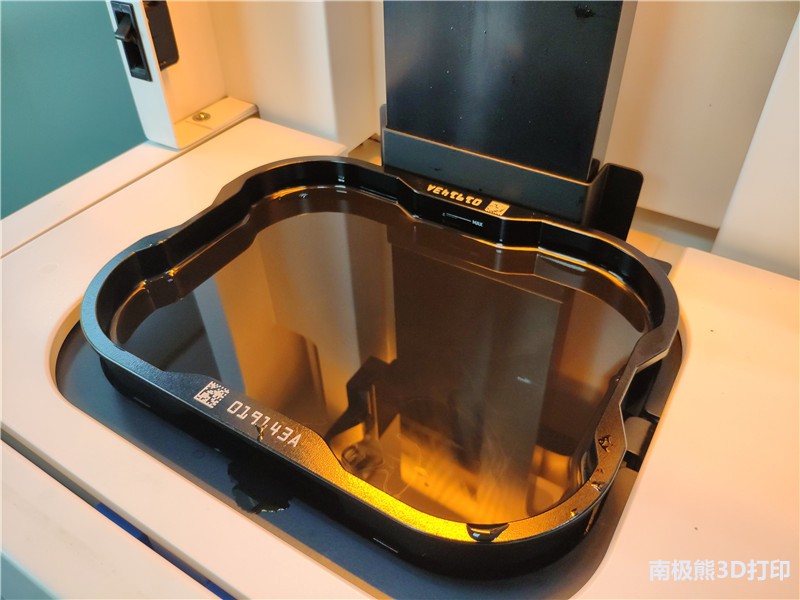

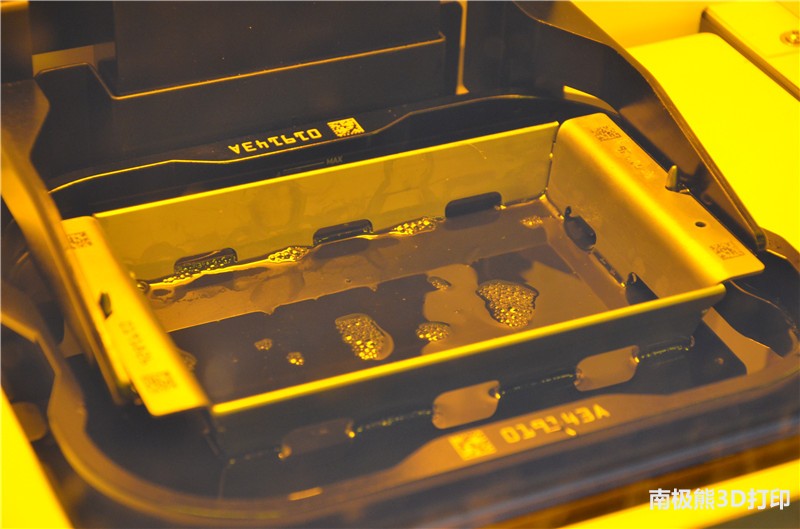

料盒才用一體式合金料盒。做工精湛。拿在手上很沉,可能是由于料盒上的離型膜的張力要求比較高,所以并不會讓客戶自行更換離型膜,而是需要整體更換合金料槽。目前這個料盒還沒有回收流程,如果今后料盒廠家提供回收更換的話,會更加經濟并且環保。
料盒的安裝同樣是有限位夾具進行的,所以操作也是十分方便,并且可以很好的控制安裝誤差。從而有效保證打印的精度。

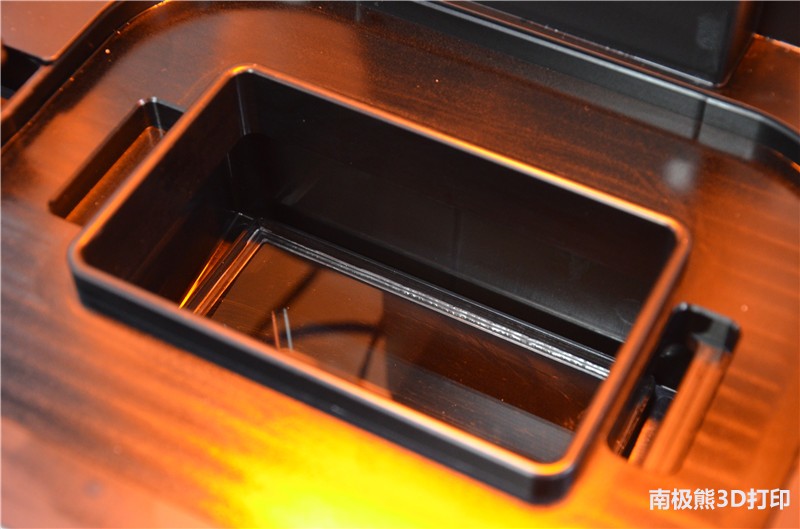

取下料盒我們可以看到料盒離型膜下方并沒有我們通常見到的擠壓式的玻璃透鏡板,那么這個就是Figure4獨創的非接觸式DLP成型技術。
玻璃透鏡距離離型膜有將近5cm的距離,說明3DS在光路的變形控制上做的非常優秀,才能搞保證這種結構下保持高精度的打印和成功率。
在透鏡下方就是光機所在的位置。

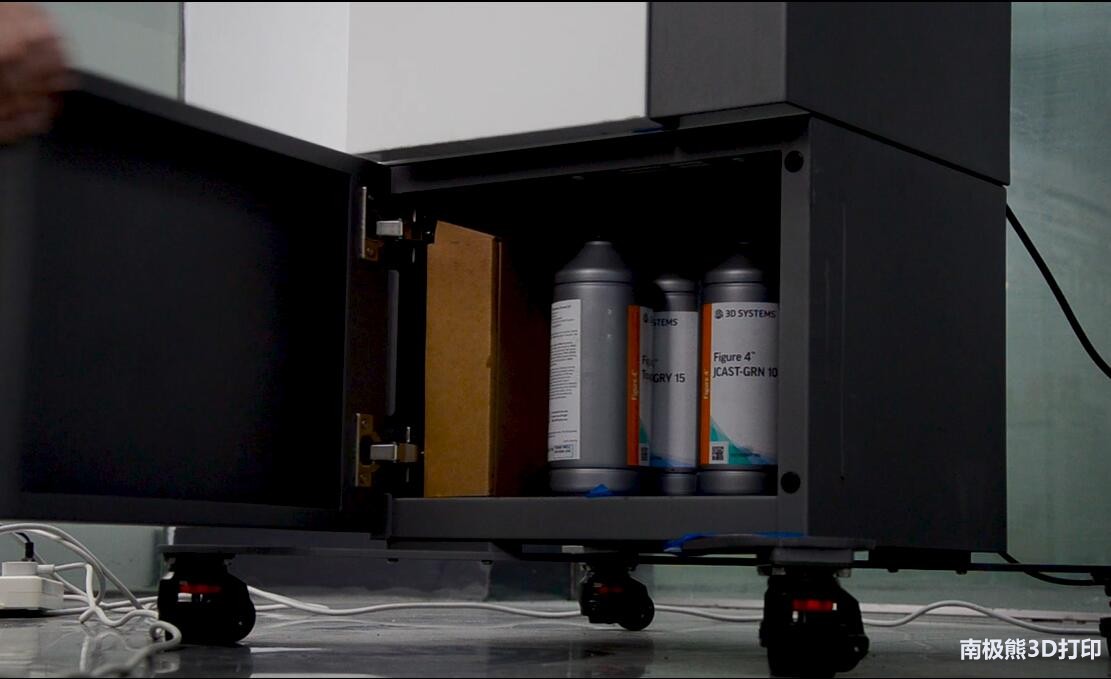

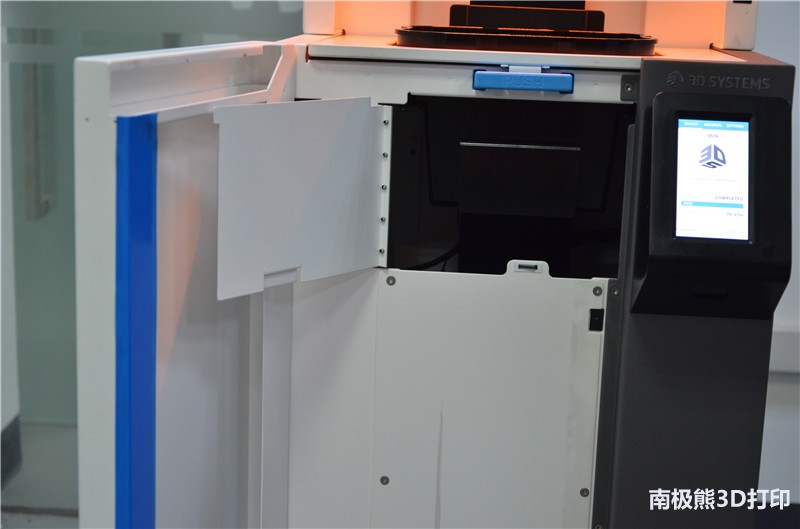

位于機箱下方還有一個金屬門,打開是一個便捷的儲物倉,可以放常用的打印耗材。十分方便。

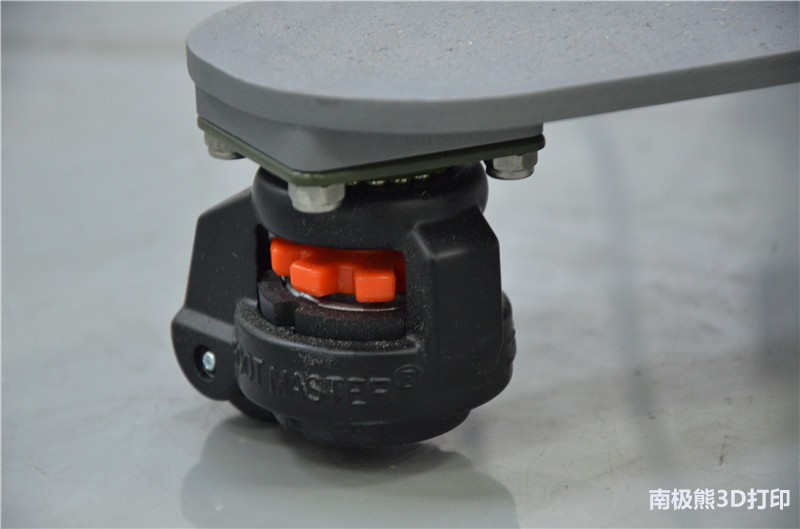

設備最下方還有非常便捷并且質量優秀的可移動萬向輪。
介紹完大致的外觀,結構和細節部件后,我們一起來看下打印過程和成品效果。(具體過程也可以看評測視頻哦~)

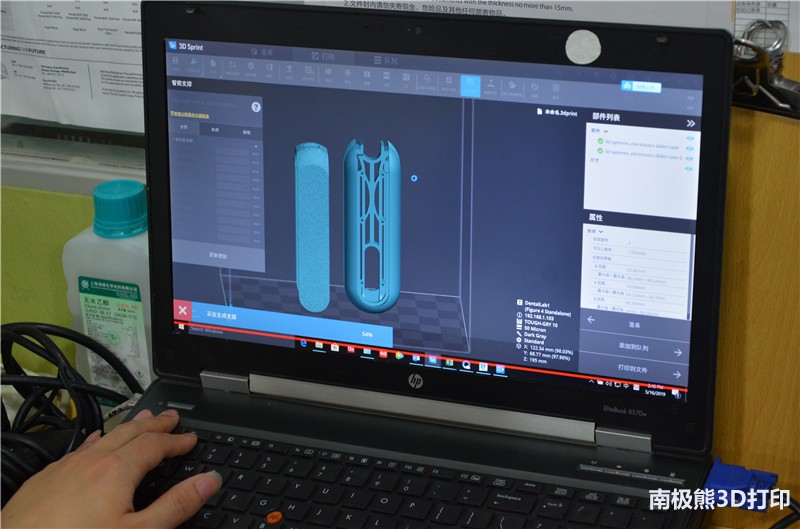

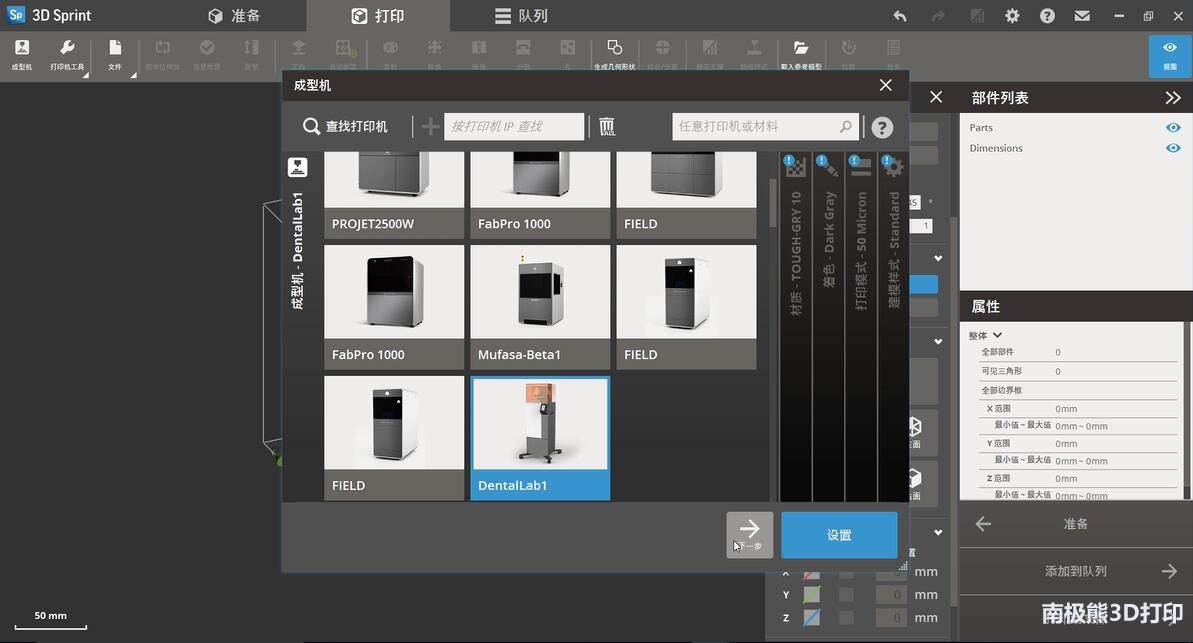

首先需要先開機,然后在聯網的控制端電腦使用3D Systems 3D Sprint®軟件進行打印文件的導入,修復,添加支撐。由于這款軟件已經可以接入3DS全系列設備,所以只需要找到當前這臺Figure4 Standalone就可以運行了。

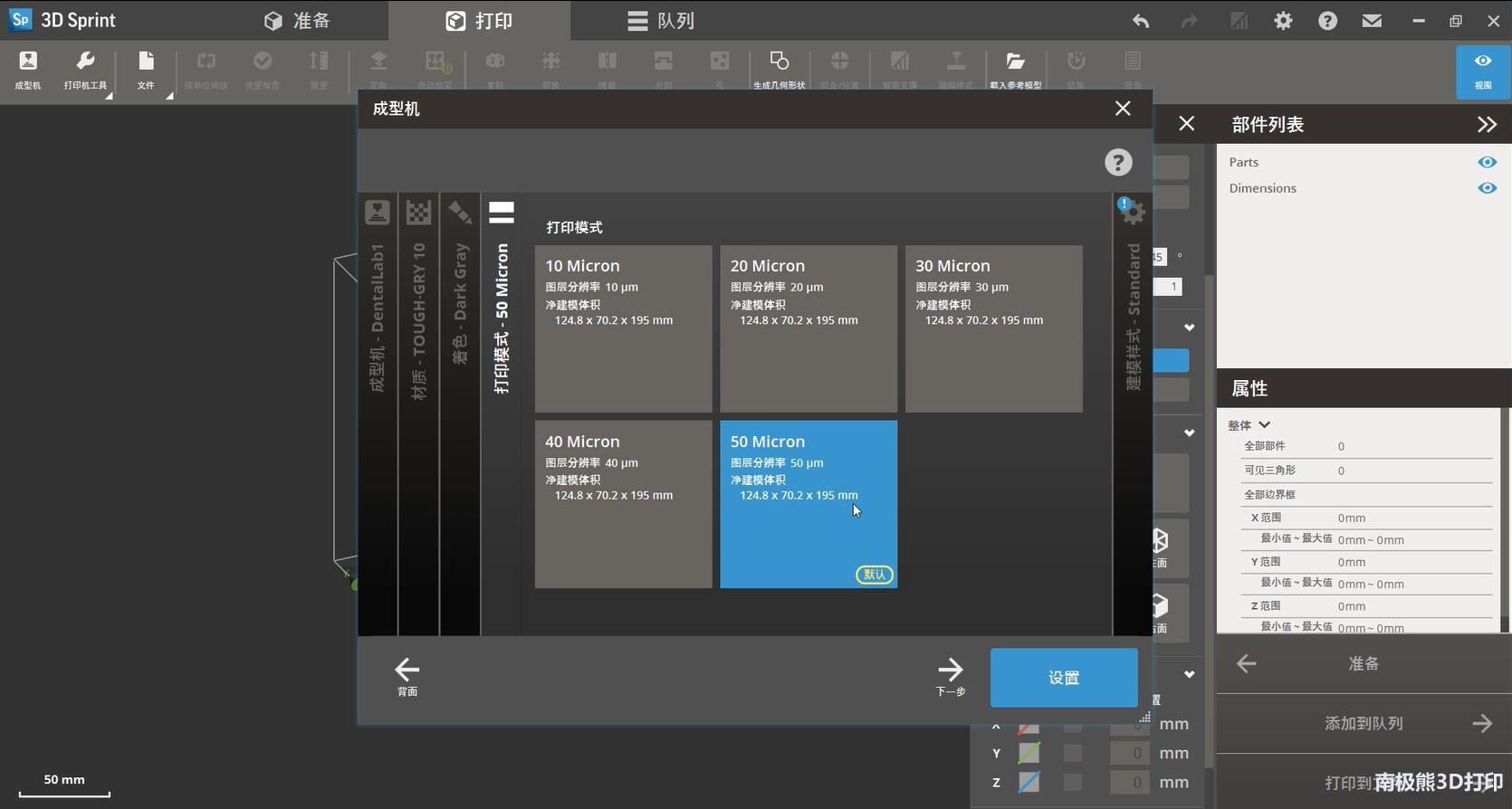

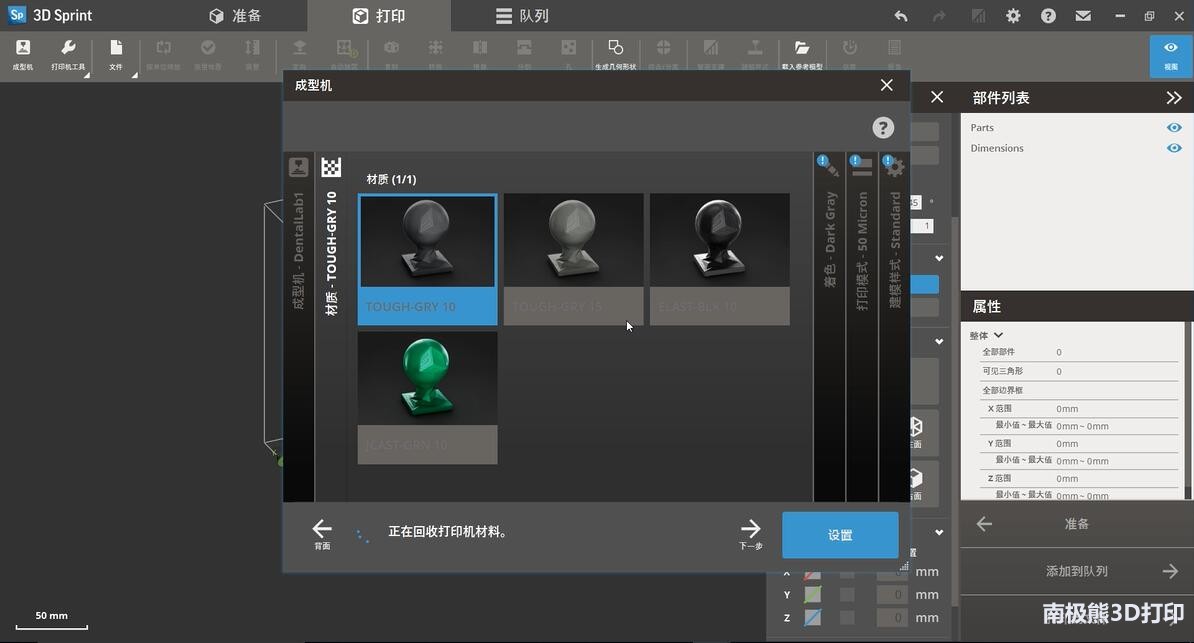

選中設備后需要選擇相應的打印材料。

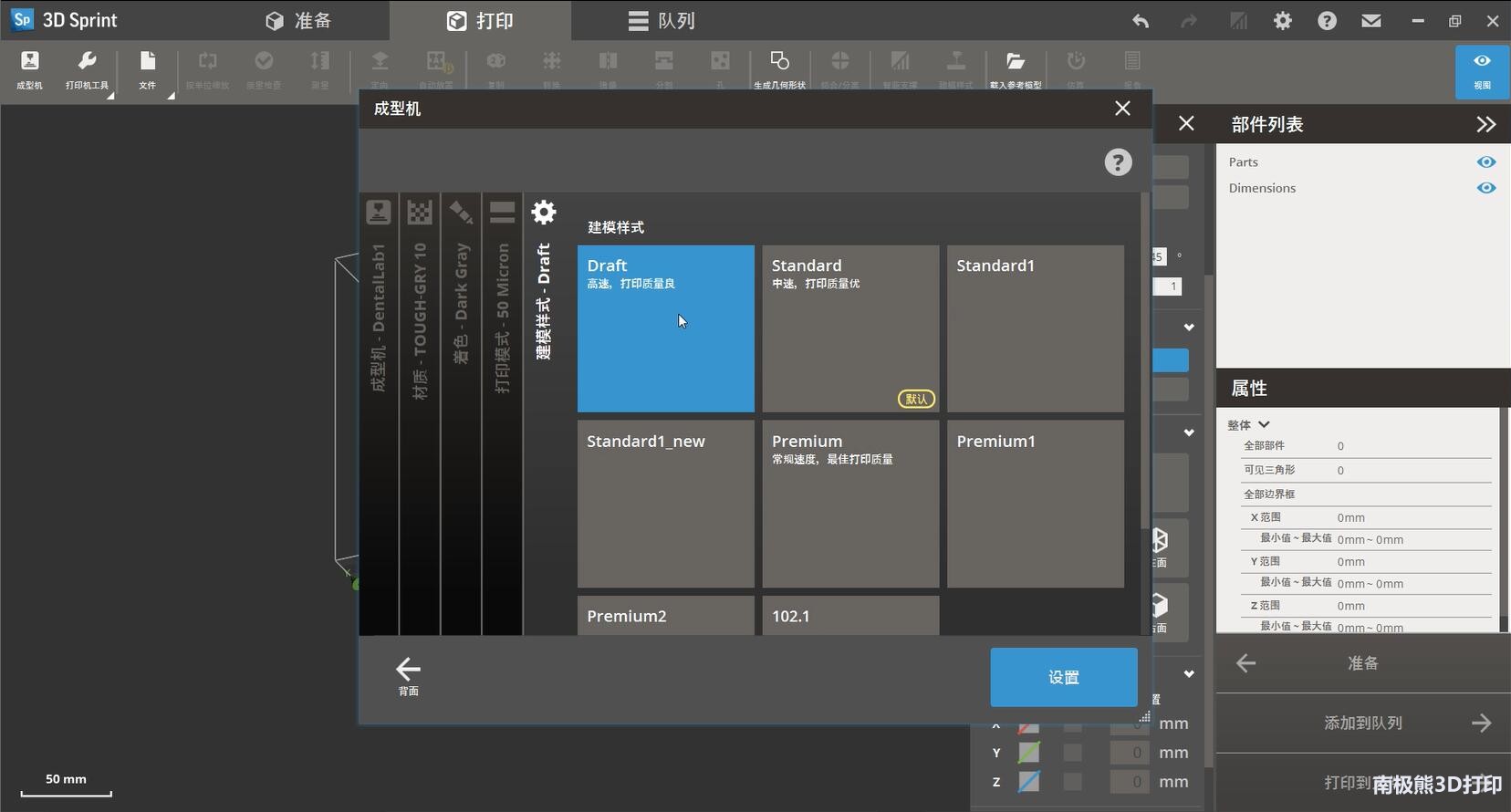

選擇打印的效率要求,可以選擇默認的效率設置也可以自定義效率設置。本次測試中我們選用了默認的設置。雖然基本所有的固化時間參數均可以自定義。
但是官方是不允許使用第三方耗材的。而且每瓶耗材上都有獨立二維碼,每次打印前,需要在打印機上的二維碼攝像頭掃描確認耗材。才可以通過打印驗證。如果客戶有其他的耗材要求,可以聯系3DS公司來共同探討解決方案。并且3DS公司歡迎客戶與之共同開發測試新型材料。

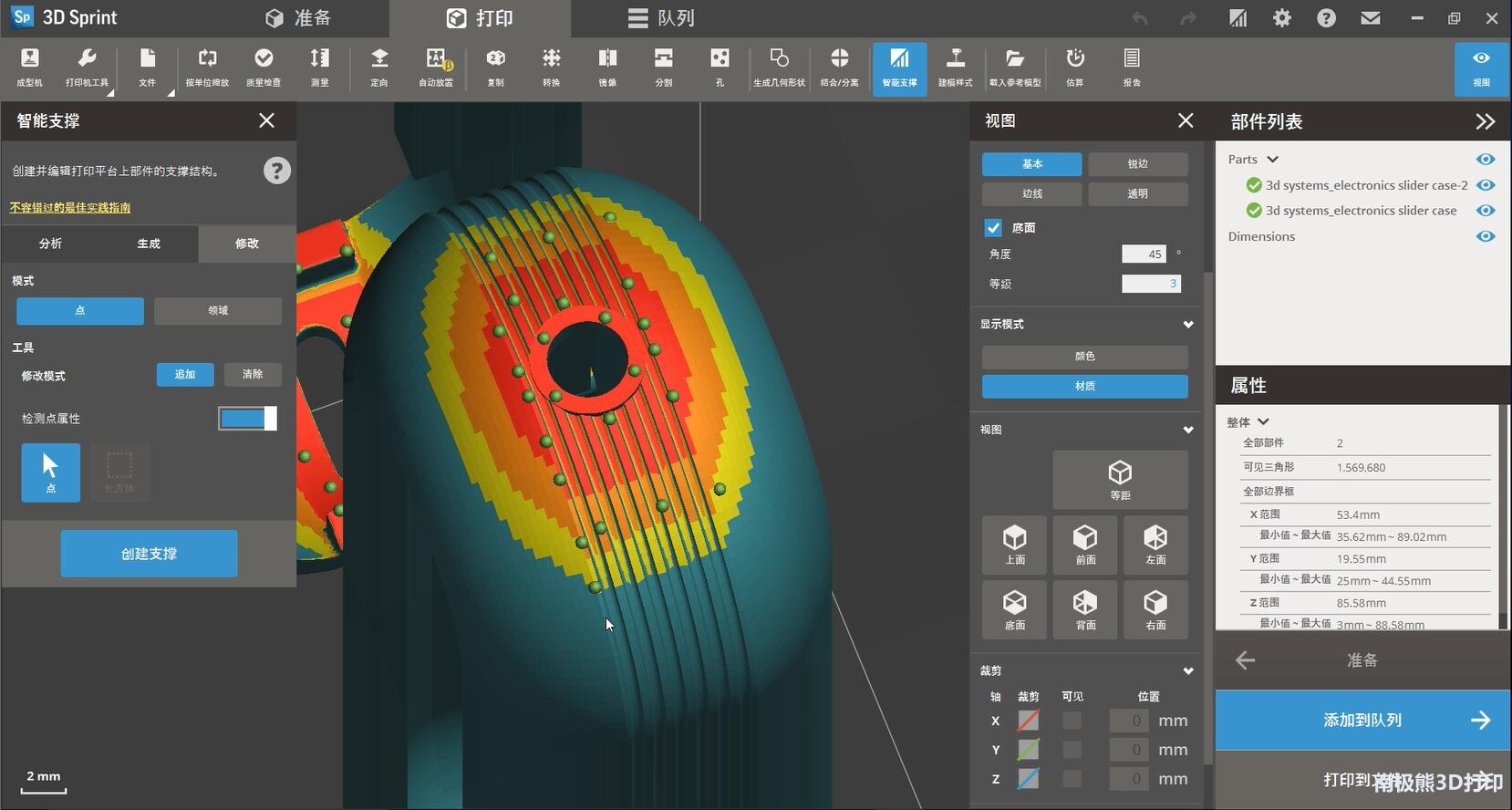

導入需要打印的模型數據,調整好模型的位置。就可以進行支撐的添加了。
支撐確認后就可以添加到隊列,數據會傳到打印機中。

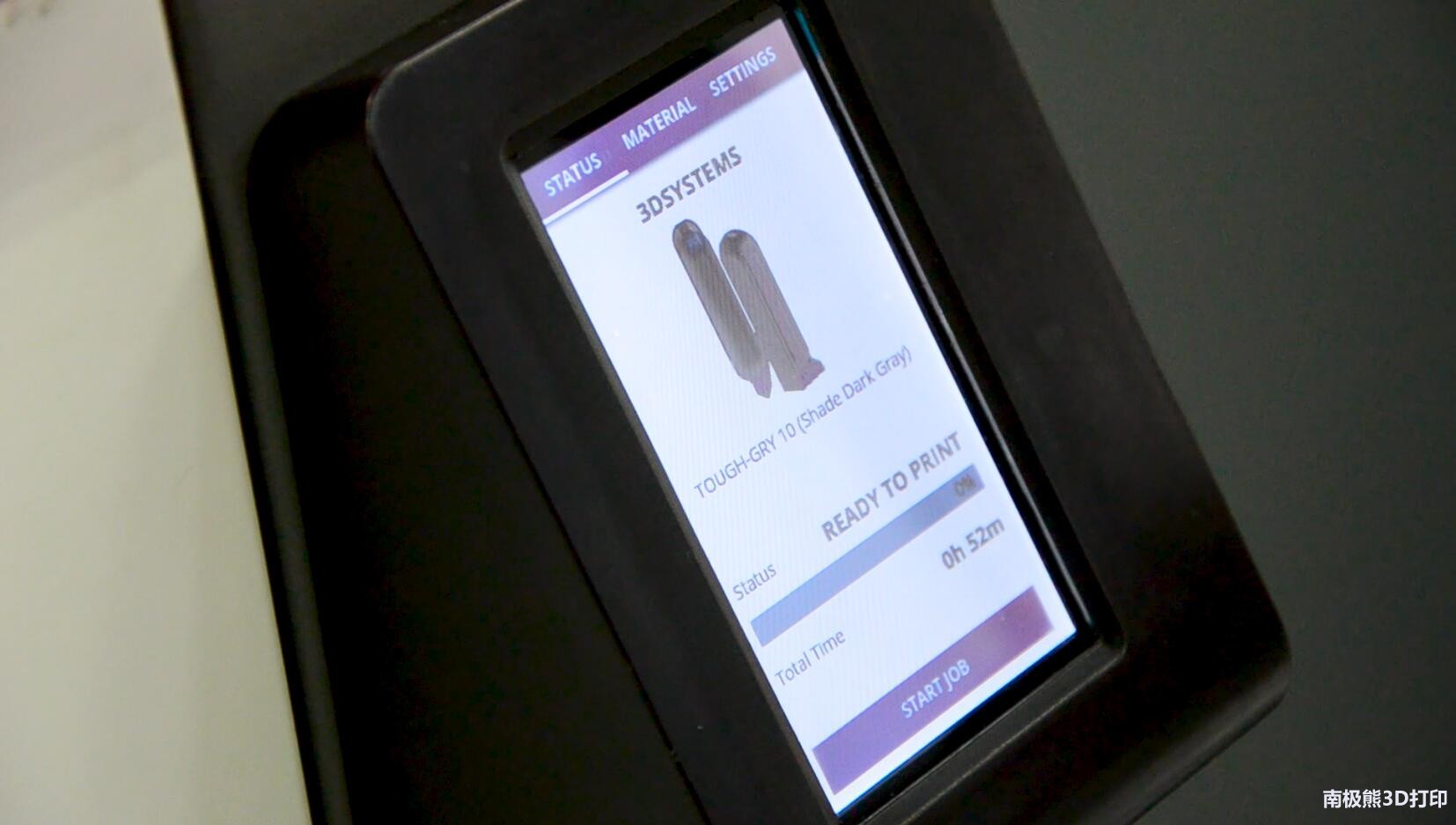

只需要從打印機的液晶屏上選擇開始打印即可開始打印。
點擊START JOB按鈕后,設備會提示我們掃描耗材瓶上的二維碼。

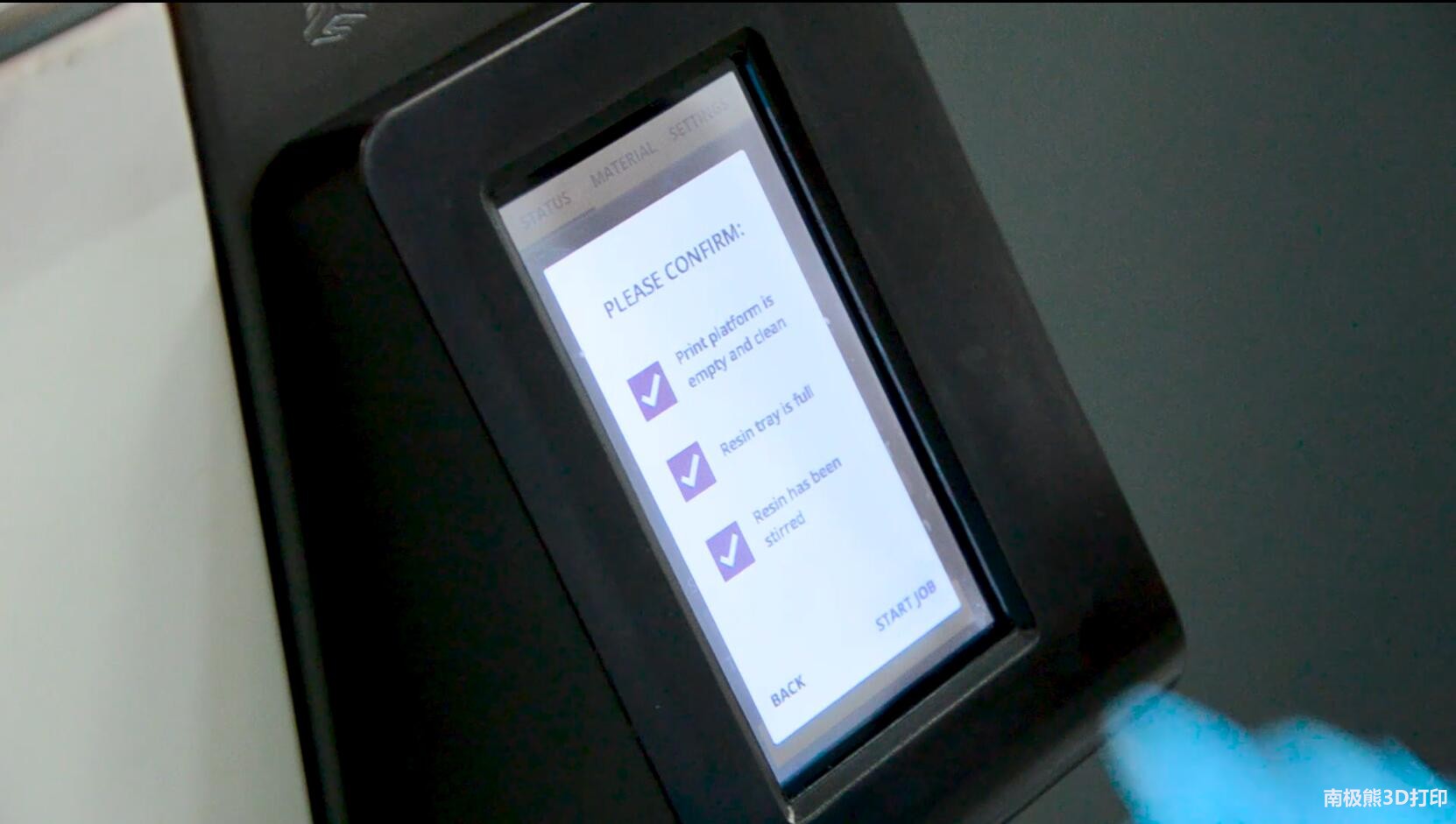

掃描完成后,設備會讓確認平臺、樹脂槽樹脂液位和樹脂型號。再次點擊START JOB后,打印機就開始打印了。

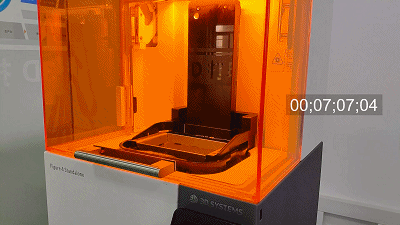

本次打印時間共58分鐘,打印件高度90.09mm(含支撐),算上加樹脂,等簡單操作共計1小時7分。打印速度是非常高效的。

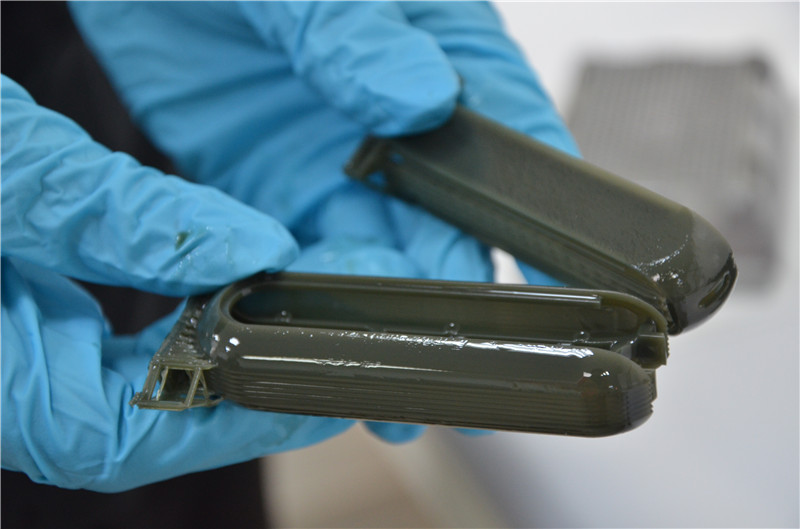

我們再看下神器去支撐~簡直是目前我見過最爽的支撐去除方法啊~

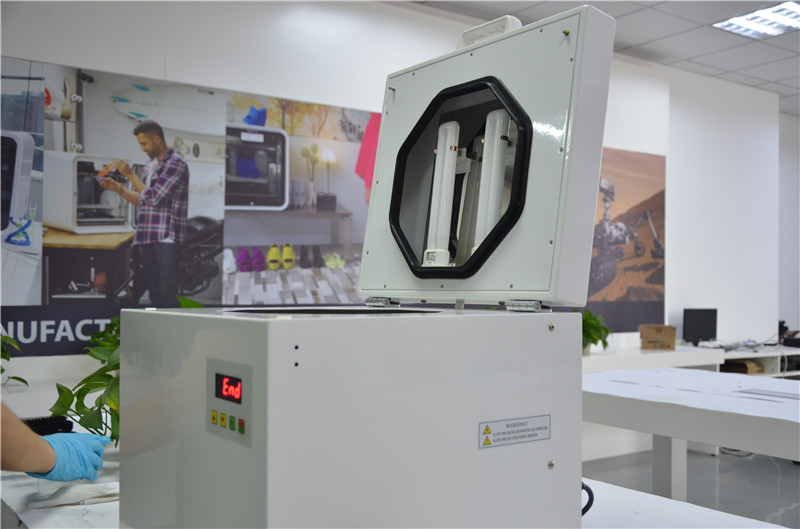

然后就是標準的酒精清洗,小刷子刷起來,最后放到固化箱安靜的等待1個小時~

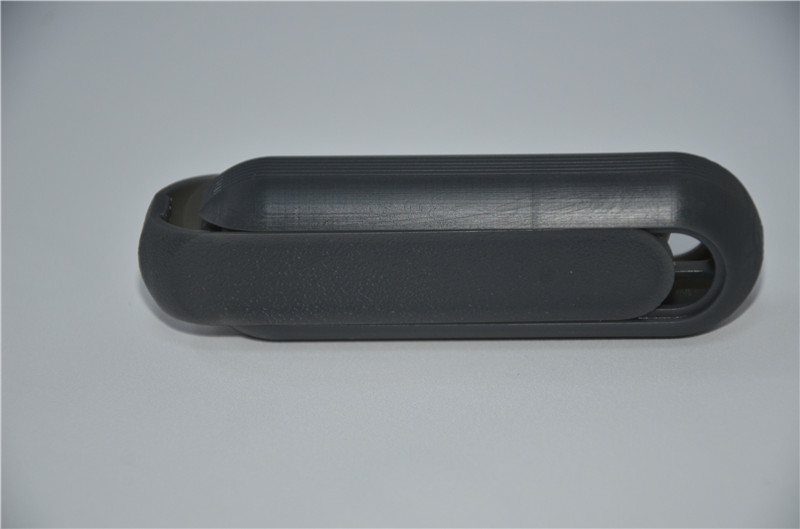

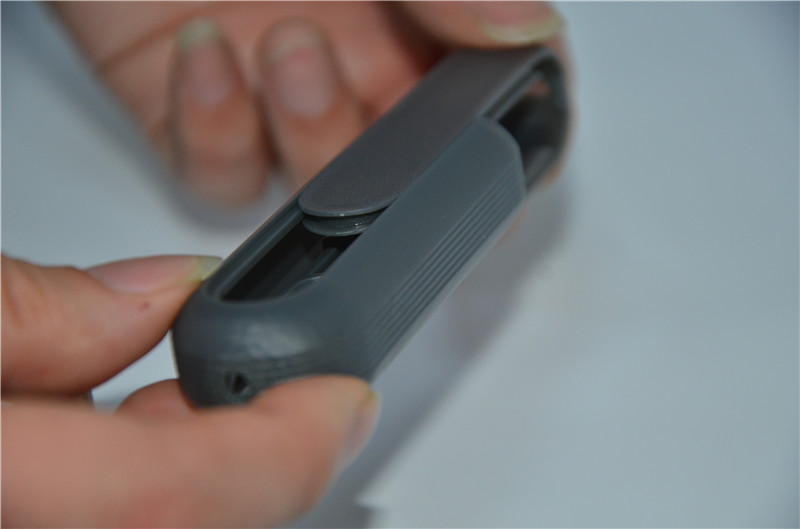

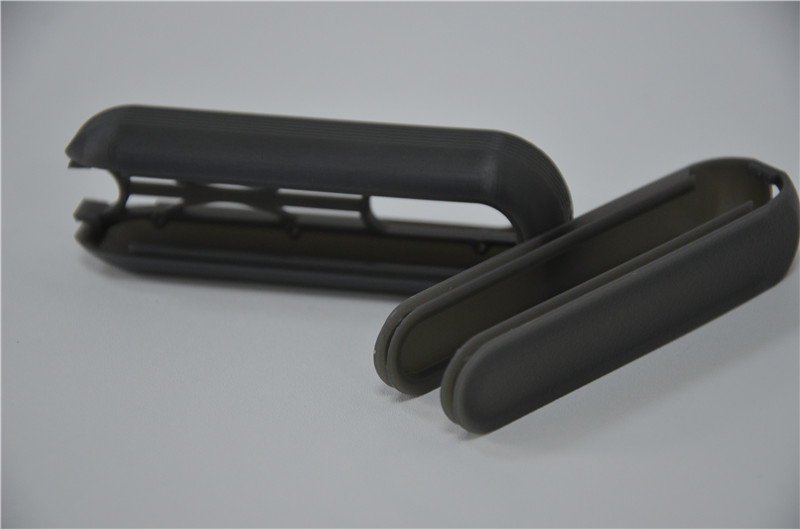

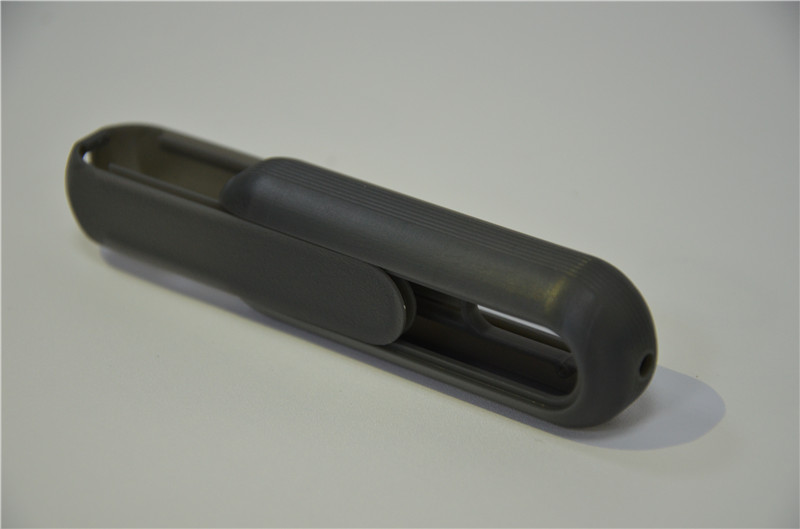

最后我們看下最終產品效果嘍~
雖然這次是個簡單的評測,但是從中的干貨內容還是挺多的。
我們總結一下這款Figure4 Standalone設備的優缺點:
優點:
1、超高速,低成本
2、做工用料充足,使用大量金屬零件。
3、3DS通用的3D Systems 3D Sprint®軟件,兼容全系列打印機統一管理。易用性高。
4、多種生產級材料,應用領域范圍廣
5、完善的抽處理工具包及擴展配件可供選擇
6、打印精度高
7、非接觸式DLP打印技術讓打印的成功率非常高,并且有效降低模型在脫離時產生變形
8、獨特的打印平臺設計和拆件工具,讓打印操作簡單快捷并且安全可靠
9、可移動的萬向輪,讓設備可以根據實際需要隨時調整工廠布局。
10、遠程管理,可以幫助工程師和生產車間無縫結合。
缺點:
1、打印料盒為金屬材料,但不可更換離型膜。需要整套更換,從環保和節能方面有待提升(建議3DS能夠形成料盒回收機制,讓舊料盒可以充分利用)。
2、沒有WIFI連接功能,需要通過網線連接。
3、Standalone的耗材,打印前需要手動搖勻。

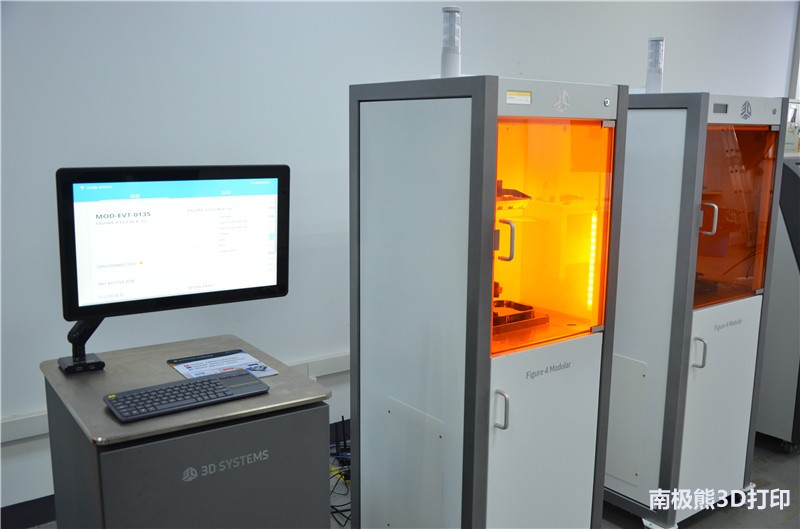

而且本次的上海之行,我還見到了Figure4 的Modular版本。這臺設備的可擴產性非常優秀。
借此機會我們也簡單展示介紹一下。
這款Figure4 Modular的尺寸比Standalone版本大了一圈。打印尺寸Z軸方向提升了150mm。
成型尺寸達到了124.8 x 70.2 x 346 毫米(4.9×2.8×13.6英寸)
可以擴展多臺設備,集中管理,打印任務分配。
兼容30種以上UV固話材料

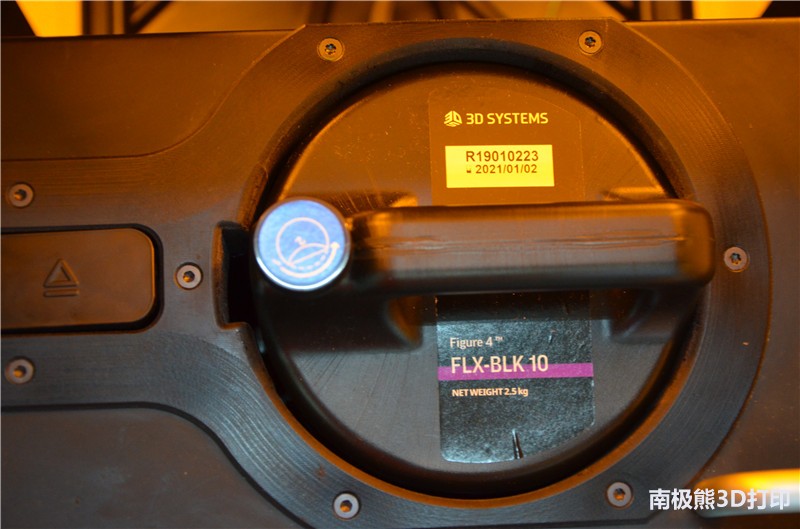

可以自動進料,儲糧倉看上去很像是從科幻電影中出來的。

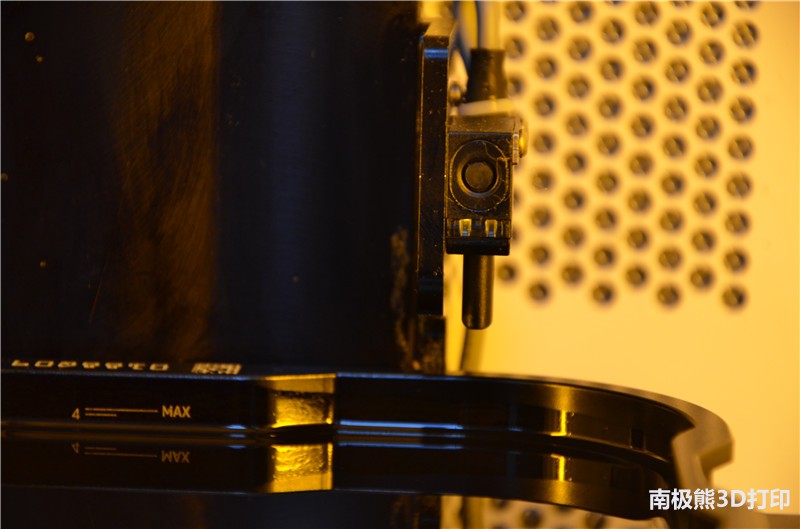

為了保證自動進料,這款設備具有自動進料管和液位傳感器等。
