3D打印技術之LOM(薄片分層堆層成型法)
來源:
互聯網 |
責任編輯:傳說的落葉 |
發布時間: 2013-04-09 15:51 | 瀏覽量:
LOM 薄片分層堆層成型法(Laminated Object Manufacturing)
分層實體制造(LOM)優點如下

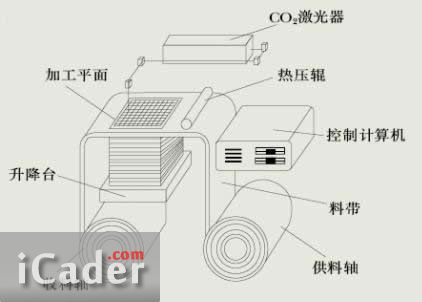

薄片分層堆層制作是根據三維CAD 模型每個截面的輪廓線,在計算機控制下,發出控制激光切割系統的指令,使切割頭作X 和Y 方向的移動。供料機構將地面涂有熱溶膠的箔材(如涂覆紙、涂覆陶瓷箔、金屬箔、塑料箔材)一段段的送至工作臺的上方。激光切割系統按照計算機提取的橫截面 輪廓用二氧化碳激光束對箔材沿輪廓線將工作臺上的紙割出輪廓線,并將紙的無輪廓區切割成小碎片。然后,由熱壓機構將一層層紙壓緊并粘合在一起??缮倒ぷ?臺支撐正在成型的工件,并在每層成型之后,降低一個紙厚,以便送進、粘合和切割新的一層紙。最后形成由許多小廢料塊包圍的三維原型零件。然后取出,將多余 的廢料小塊剔除,最終獲得三維產品。
疊層實體制作快速原型工藝適合制作大中型原型件,翹曲變形較小,成型時間較短,激光器使用壽命長,制成件有良好的機械性能,適合于產品設計的概念建模和功能性測試零件。且由于制成的零件具有木質屬性,特別適合于直接制作砂型鑄造模。
分層實體制造(LOM)優點如下
- (1)成型速度較快。由于只需要使用激光束沿物體的輪廓進行切割,無須掃描整個斷面,所以成型速度很快,因而常用語加工內部結構簡單的大型零件。
- (2)原型精度高,翹曲變形小。
- (3)原型能承受高達200攝氏度的溫度,有較高的硬度和較好的力學性能。
- (4)無需設計和制作支撐結構。
- (5)可進行切削加工。
- (6)廢料易剝離,無須后固化處理。
- (7)可制作尺寸大的原型。
- (8)原材料價格便宜,原型制作成本低。
LOM的缺點
- (1)不能直接制作塑料原型。
- (2)原型的抗拉強度和彈性不夠好。
- (3)原原型易吸濕膨脹,因此,成型后應盡快進行表面防潮處理。
- (4)原型表面有臺階紋理,難以構建形狀精細、多曲面的零件,因此,成型后需進行表面打磨。
-
