Rhino曲面無法組合的原因

來源：未知 | 責任編輯：嘀咕 | 發布時間： 2014-04-29 14:44 | 瀏覽量：

網上看到關于曲面無法組合這方面的問題，在本節犀牛軟件教程我們單獨拿出來分析。這個問題比較重要，要求較高，希望大家重視。產生曲面無法組合的原因有這么幾種：
一是曲面重疊，有重疊區域

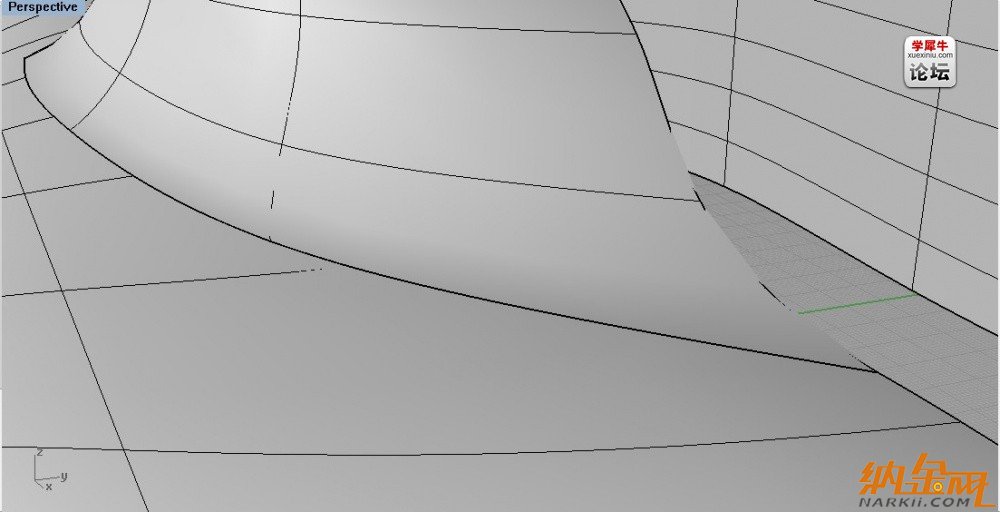

如圖1

二是兩曲面邊緣公差太大，超過組合規定公差值

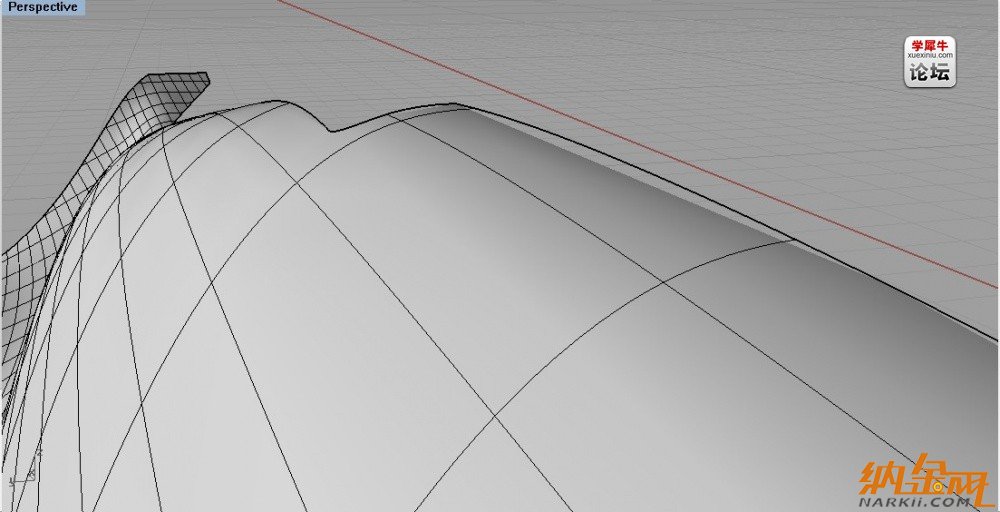

如圖2

三是兩曲面邊緣相對獨立，并沒有合并在一起

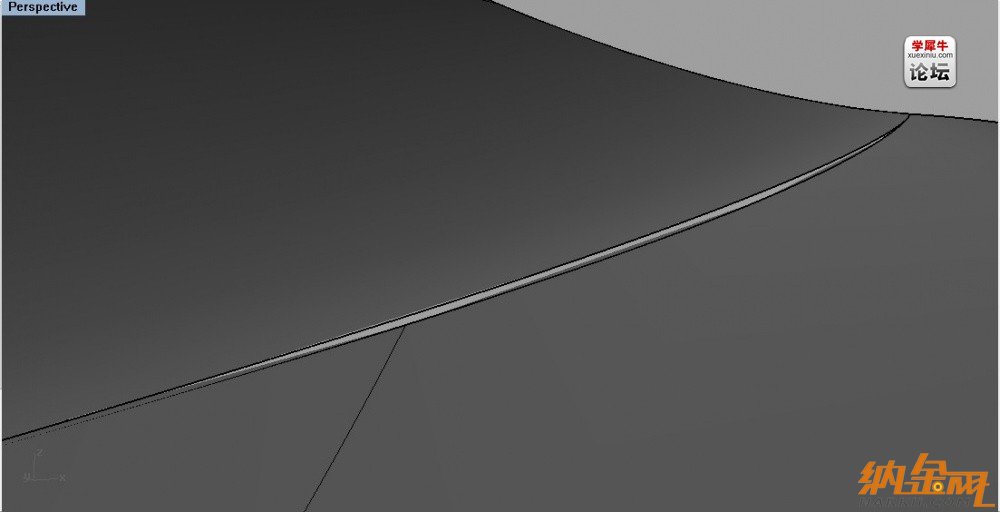

如圖3

以上三種情況是我們最常見的組合問題，我們拿出一種情況來分析，先看下圖

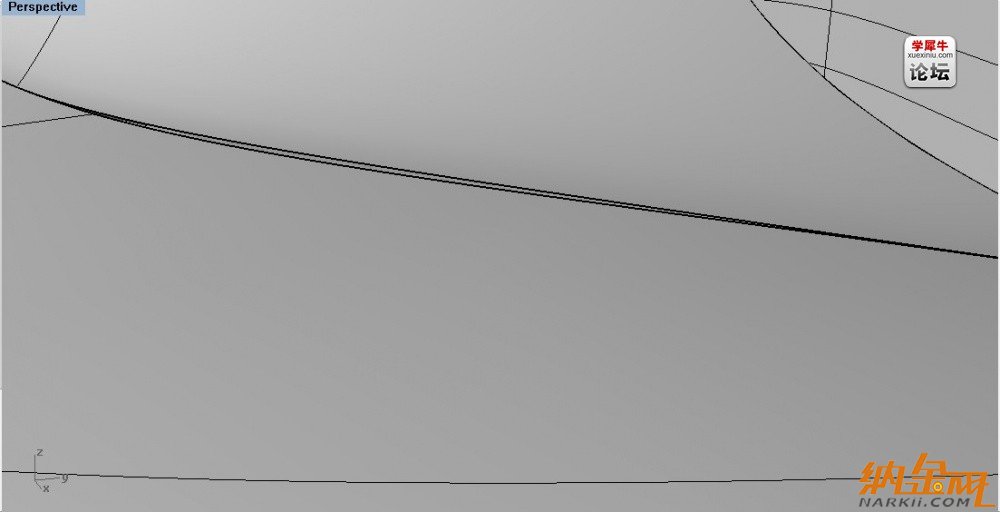

（實際情況無法組合），這種情況屬于第二種，邊緣公差值過大，超過組合規定公差值，所以無法組合。
解決方法1使用合并兩個外露邊緣工具，建立完整曲面。

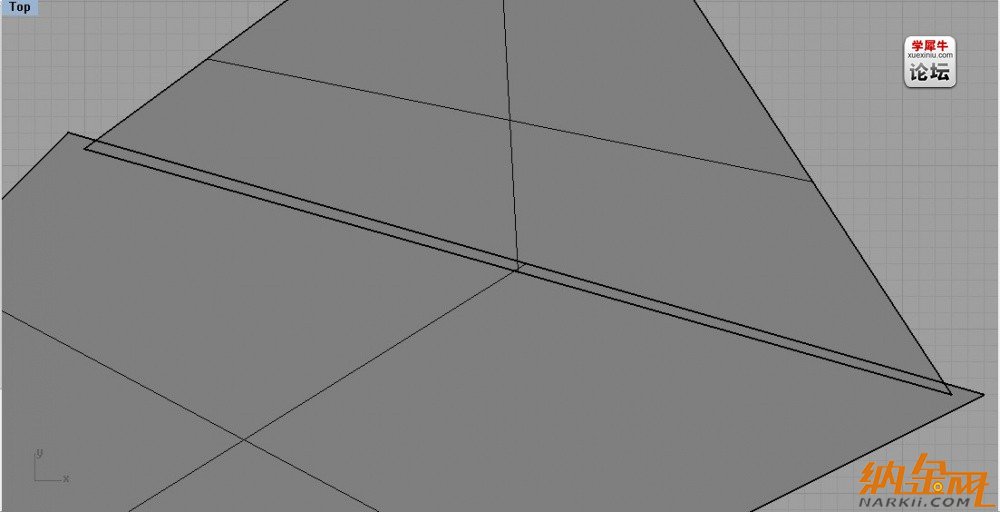

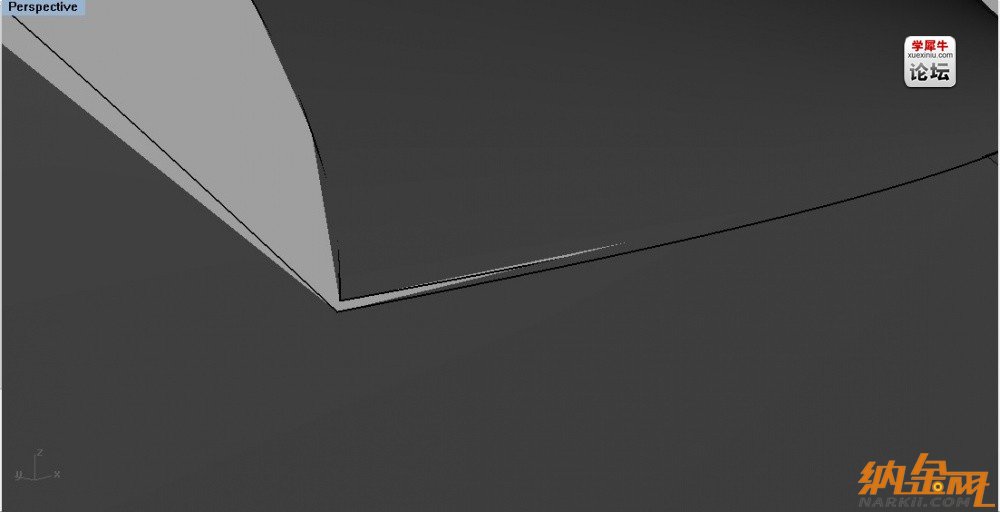

合并后的效果如圖1和圖2

解決方法二，調整公差值，最好在建模之前調整公差值。

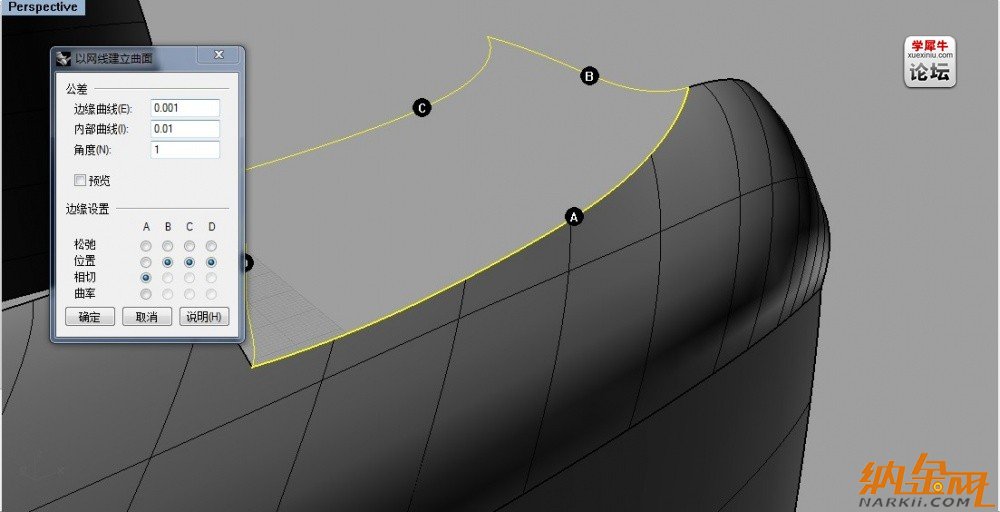

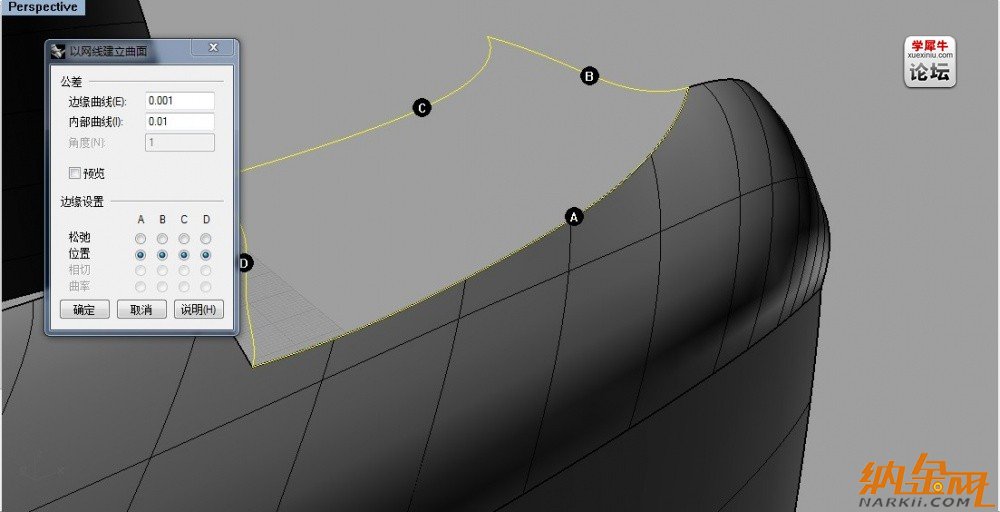

其實最需要注意的是建模的科學性，簡單的說就是你想選中邊緣它必須就是邊緣，選中端點、中點等它必須就是端點或是中點，不能很馬虎的帶過，很多人在建模的時候因受到其它點、網格和邊的影響點選錯位置，導致后期建模出現各種各樣的問題，經過分析都是點沒對齊，邊沒對齊等。小問題會影響后面很多工具使用不成功，一定要嚴謹對待。犀牛建模都借助于工具，每個工具的使用都必須符合該工具的定義，舉個例子，你使用網格工具建立網格曲面時，你會發現邊緣選中線段時（就是一條線）如圖1

選擇線段

A處就不會出現相切和曲率選項，因為沒有邊緣可以和它形成相切或是曲率連續。如果A處選擇邊緣呢？如圖2

相應的就會出現想切和曲率兩個選項。說這么多只想告訴大家的是要想曲面邊緣之間沒有縫隙，還是要合理使用犀牛工具，在選擇的時候一定要看清楚你選擇的元素是什么，（我們排除一種情況就是有些網格成面工具，例如嵌面工具，網格工具等，系統為了讓你形成的曲面更好的表現出來，不免會出現面的邊緣偏離原先軌跡情況，如圖1

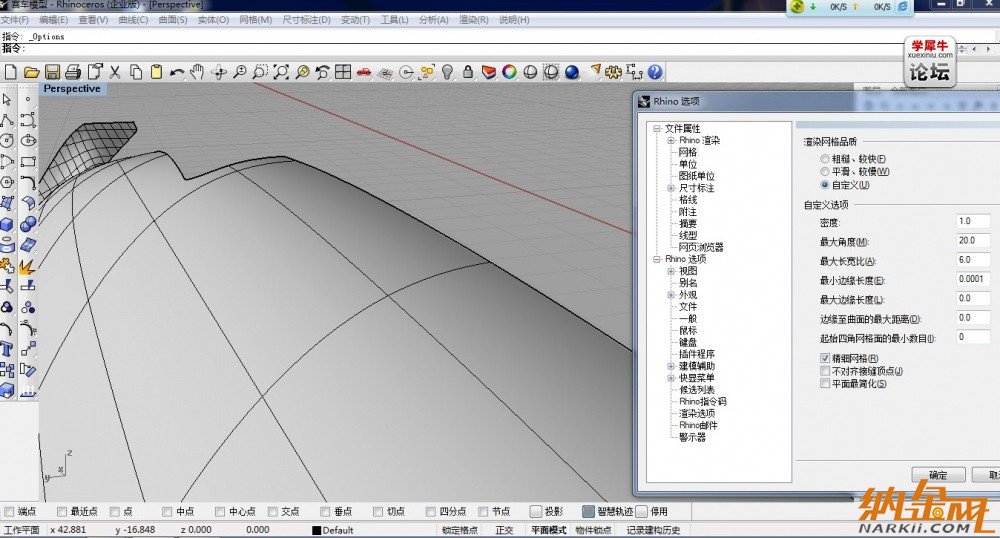

這和系統設置有關，例如公差，網格，模型質量等一些因素，所以會出現軌跡和真實邊緣出現縫隙），改變網格質量后的效果（自定義調整）如圖2

要想建出高質量的模型，關鍵在于畫線和對犀牛工具的理解程度，合理掌握犀牛工具使用的條件，會分析曲面形成的UV分布，減少不必要的偏離原先軌跡的麻煩。這個還得靠自己去深刻的研究它。大家學完犀牛，模型都會建，但是要想建出完整和高質量的模型那就不只是學犀牛這么簡單了，你要學會研究它。希望對大家有幫助（不建議初學者去研究，初學者最重要的是工具和建?；舅悸?，一定要很熟悉犀牛建模的基本思路和工具使用的條件）。
