maya+zb打造武士頭部模型
這篇教程教朋友們用maya+zb打造武士頭部模型，注意是一個日本武士！o(∩_∩)o哈哈~。
這個日本武士是按照次世代游戲角色的制作方式進行繪制的，很難說已經完成了這次制作，因?yàn)闀r(shí)間關系，有很多地方甚至是我自己也不夠滿意的。比如這個角色的頭部是我在教學過程中制作的，沒有固定的參考，肯定還會有不足之處。不過在這次的創作中，我也解決了很多在以前的項目制作中沒有解決的問題，克服了很多以前沒有遇到過的困難，在下面的篇幅中，我會把這個角色從0到完成的整個制作過程，通過較簡練的語言和大量的截圖進行一系列的講解，希望這個制作流程能給大家一些啟發，讓想學習次世代游戲技術的朋友們得到一些益處，讓我們共同進步!!^^
角色簡介:

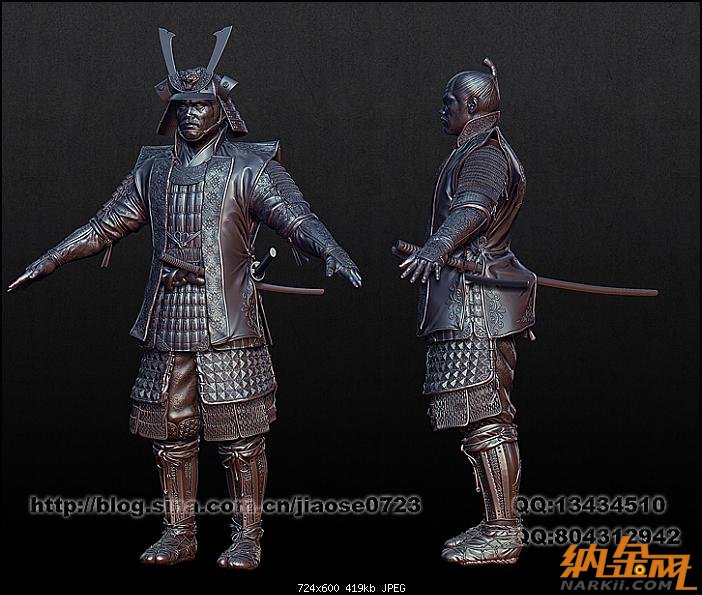

首先給大家看看這個角色的一些模型截圖，讓大家對模型的最終效果有所了解。
我給這個角色命名為日本將軍，這些角色都有一定歷史背景，以新幕府時期日本的武士，將軍，足輕為原型，配上一點藝術加工來整體效果。很多地方肯定是與歷史上的日本盔甲有些出入，人物的體型上也稍做了一些修改。
制作這個角色模型所涉及的工具包括maya2008, zbrush3.1，photoshop等，制作過程是按照次世代游戲角色的制作方法進行，每個角色都用了若干張2048*2048的法線貼圖(normal map),燈光貼圖(occ map),漫反射貼圖(diffuse map)以及高光貼圖(specular map)。
電腦配置如下:
cpu:q8200
主板：華碩p5q (黑色版）
內存：金邦黑龍 ddr2 800 2g * 2
顯卡：影馳9800gt 黑將版 （1g）
硬盤：希捷500g 單碟
電源：tt500 a 金剛
機箱：酷冷至尊——毀滅者
微軟光電極動 800 套裝
顯示器：dell ultrasharp 2209wa
數位板：cte-650/t0-f
這個頭部模型的制作包括以下這幾個階段:
前期角色設定:包括角色背景資料的收集，角色參考圖的選定，以及整個角色的制作時間安排等。
頭部高模的制作過程（1天）
頭部低模的制作過程及uv的拆分（0.5天）
貼圖烘培（0.5天）
正文
一.前期角色設定:
在進行一個3d角色的制作之前一定要對整個角色的所有背景資料進行詳細的收集整理工作，這是一個非常繁瑣的過程，但只有認真對角色的背景進行策劃，才可能制作出一個有血有肉的人物來。畢竟一邊空想，一邊制作，一邊修改，這樣的作品可能不具備完整性。
這個角色的原型是日本新幕府時期的將軍，年紀大概在40歲左右，我希望這個角色能體現出一個多年出生入死于戰場的形象，外表冷酷，滄桑，還要有一絲狡詐。發型按照日本的貴族盤頭的發飾進行制作。身高定位在180cm左右。全身著裝包括頭盔，羽振織，鎧甲，其他道具等。在制作初期，我收集了很多的日本鎧甲資料，而且專門對幕府時期的日本盔甲進行了一點研究，才最終確定了角色的所有細節。
下面是我的一些參考圖，左邊這張韓老師畫的一張頭部參考圖。
二.高精度模型的制作過程:
這個全身角色最終完成的high-mesh在1500萬三角面左右，low-mesh在1萬三角面左右，頭部high-mesh在150萬三角面，low-mesh2500三角面，這個角色的制作過程比較繁雜，現在對整個次世代模型的制作順序做一個總結:
我們有兩種方法來制作次世代角色模型
a. high mesh--low mesh—normal map,occ map—diffuse map，specular map等;
這個方法的優點是，烘培出來的n map和o map效果非常好，便于貼圖的烘培，但它有一個缺點，就是制作high mesh的工作量偏大。
b. low mesh—diffuse map—high mesh—normal map,occ map—diffuese map,specular map等；
這個方法的優點是，有了已經畫好的diffuse貼圖，我們可以直接按照上面的紋理在zbrush里進行繪制，會成倍的提高制作速度，但它也有一定的局限性，比如烘培出來的n map往往很難和畫好的diffuse map相匹配等等。
我個人比較偏向前者，而且前者可能更容易保證模型的制作質量，也便于對高模進行修改。當然我們也可以通過photoshop等軟件進行normal map等制作。
我把這個模型的制作流程分為頭部篇，軀干篇，四肢篇這三部分。
頭部篇：
1. 頭部中模:
頭部的做法其實沒有太多技術可言，在這里還是要老生常談的來講一點頭部結構和布線知識。在制作之前，我們要清楚一點，我們首先要做的是一個中等精度的頭部模型（mid-mesh），當頭部mid-mesh完成之后，我們把它放進zbrush里面進行處理就可以得到一個高精度模型(high-mesh)，而把這個mid-mesh適當?shù)臏p少一些線就可以得到一個最終在引擎里運行的低模(low-mesh)。

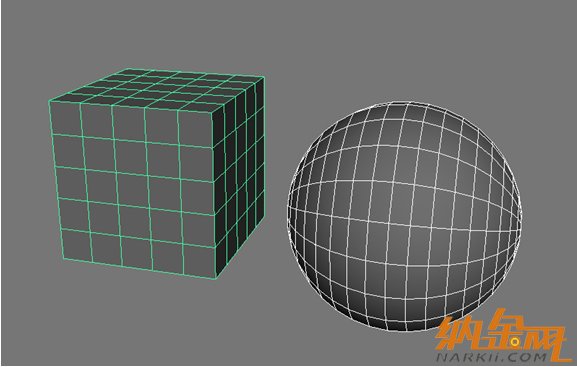

頭部的做法有很多種，這可能是大家都已經熟知的，有從立方體開始創建的，也可以從球體開始創建。

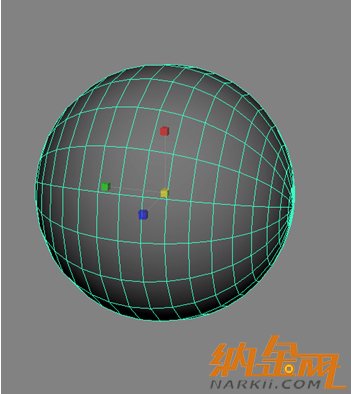

我個人比較習慣由一個sphere開始創建。
原因是這樣的，人頭有一半多的體積是顱骨，而顱骨的形體基本上像一個sphere,我們要用最順暢的環形線來塑造顱骨。

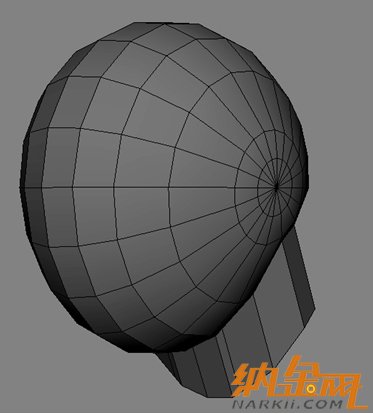

有了這個最基礎的sphere以后，把它沿著z軸旋轉90度，把這個sphere的兩極位置放置于我們要刻畫耳朵的地方，這樣我們可以用最復雜的線，來刻畫最復雜的形體。

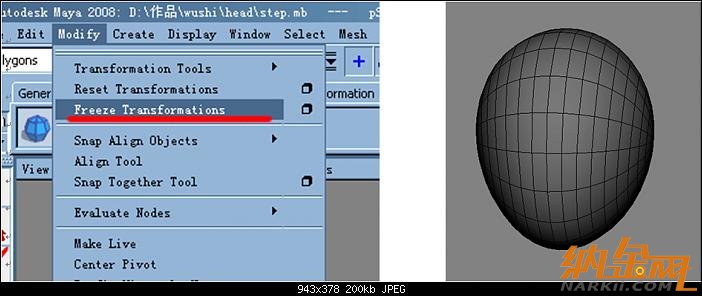

我們對這個sphere進行modify菜單中的freeze transformations命令，將物體的坐標歸零。然后將這個頭進行一些縮放的操作，來刻畫出頭部的大形。
刪掉一半，并對另一半進行復制。然后繼續調整模型。

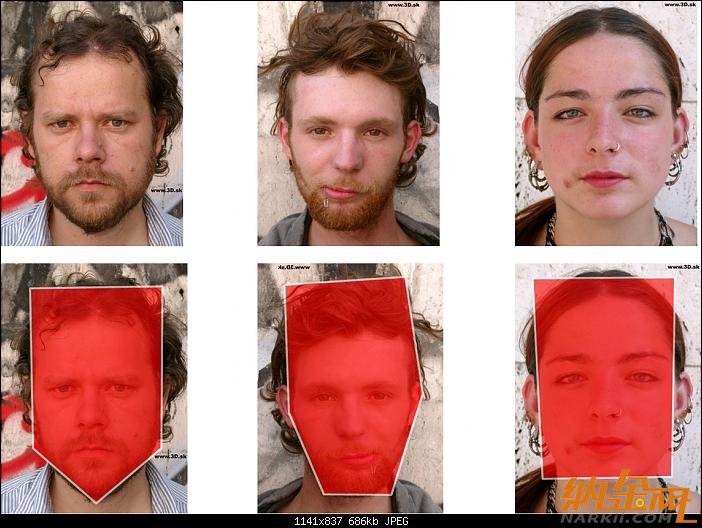

在下面的制作過程中，我們要掌握一些觀察方法。在制作模型之前，要對參考圖進行分析，我們中國人習慣用漢字對人臉進行概括，比如國字臉，申字臉，由字臉，以及瓜子臉等?？梢杂孟旅孢@種方法來概括形體。
要從各個角度來觀察頭部的最高，最低，最前，最后點，并在3d模型上進行塑造。通過對面部骨點的概括，來定位五官的位置。
現在，我們要對五官進行深入刻畫，這需要對面部拓?fù)洳季€有所了解，因?yàn)檫@個mid-mesh以后要被導入zbrush進行紋理制作，所以布線要適合zbrush處理。

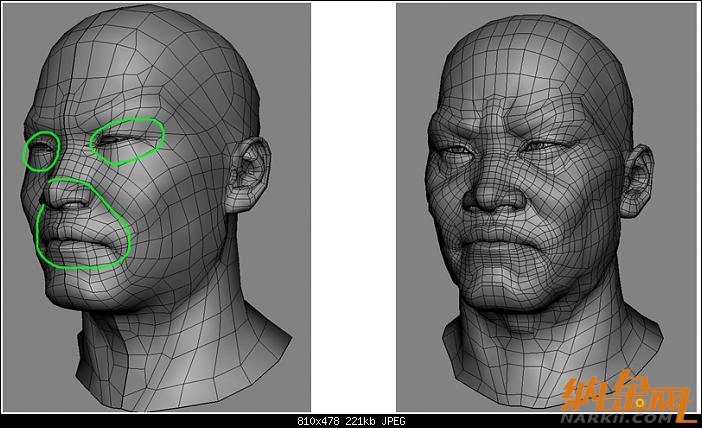

我們要明白一點，一定要用模型上最復雜的布線來刻畫最復雜的形體（比如人的五官），而對比較簡單的部位，可以用一些簡練的布線來描繪（比如顱骨和后頸）。處理布線的時候，需要按照口輪匝肌和眼輪匝肌的形狀排布上整齊的環形線。當然，很多人也可以在zbrush中用很簡單的模型處理出非常復雜的模型。但我以后要用這個mid-mesh減線制作出一個low-mesh，所以我在制作前期就對布線有比較高的要求。

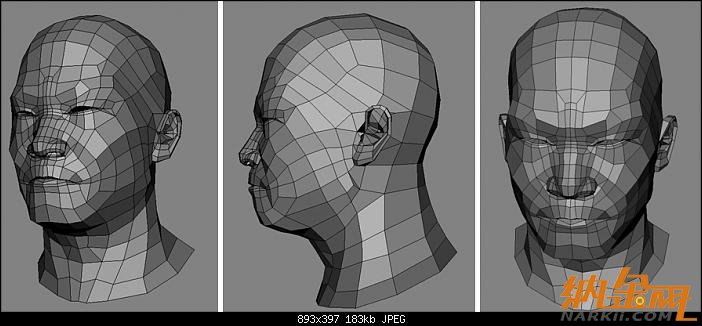

繼續對結構進行刻畫。
最后在對這個模型進行檢查，這在項目中是非常重要的，例如對五邊面的檢查，對廢點的清理，對坐標的整理等。
2. 頭部高模:
一切檢查完畢，就可以將這個模型以obj格式導出進zbrush制作紋理。
我會在zb里進行以下幾個方面的制作:結構的細節處理，毛孔紋理的制作，包括胡須，眉毛，頭發等。
首先我們要對頭部的結構有所了解。然后我們要按照肌肉走向，對模型進行刻畫。頭部模型的技術含量并不是很高，關鍵就在于對形體的把握和對結構的刻畫。

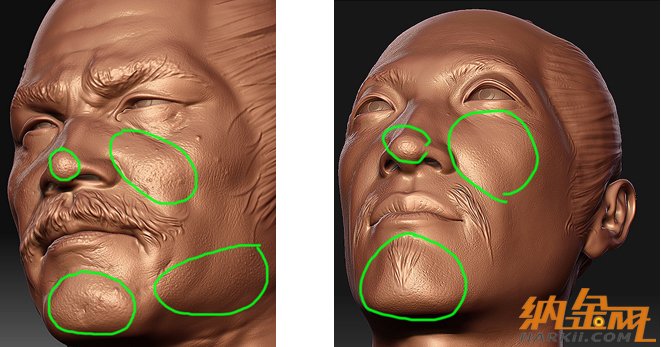

接下來我們來觀察面部的毛孔特征。由于受到真皮組織的影響，面部各部位的毛孔
形狀也完全不一樣，比如鼻頭和下顎上的毛孔會顯得粗大一些，耳朵上的毛孔會顯得微弱一些，當然每個人都不一樣，也會有很明顯的個體差異。所以我們要多觀察照片，甚至對著鏡子來觀察自己的臉部特征。
我的毛孔制作會從淺入深的進行，先用出現比較普遍的毛孔筆刷進行繪制，在全部鋪滿以后，再用一些特殊的毛孔筆刷進行繪制。但注意，越靠近模型繪制后期，越要盡可能的手動進行繪制，其實只有用手動的方法才能最好的保證模型效果的自然和變化，不會顯得呆板。
毛孔完成以后，我們需要進一步對結構進行刻畫，因?yàn)榧尤肓嗣滓院螅芸赡軙?huì)破壞原來結構的完整性。
繼續深入，我很喜歡用mask和其他一些輔助工具來進行細節的制作。我是這么畫頭發的。

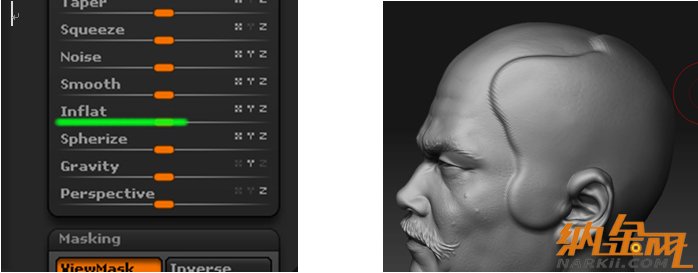

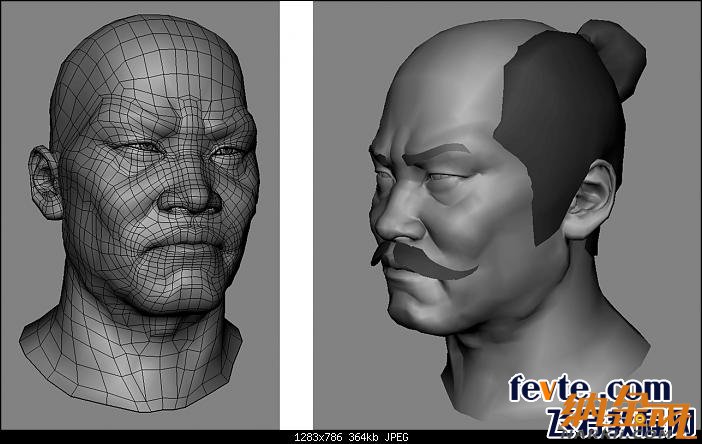

首先按住ctrl鍵，在頭頂繪制出頭發的區域，制作前要觀察發跡線的走向，而且隨著年齡的增長，發跡線會逐漸向后推移。這些日本角色的發跡線比較有特點，雖然不大美觀，但確實比較容易處理。通過viewmask按鈕可以關閉mask的顏色。
反轉mask，通過inflat對模型進行擠壓，作出頭發的厚度
繼續修整，進行柔化處理，慢慢的把頭發調整到最好的狀態。
繼續進行處理，在這里我增大筆刷壓力對頭發的走向進行處理，如果覺得模型面數過高而不易處理的話，也可以打開stroke下面的lazy mouse進行制作。

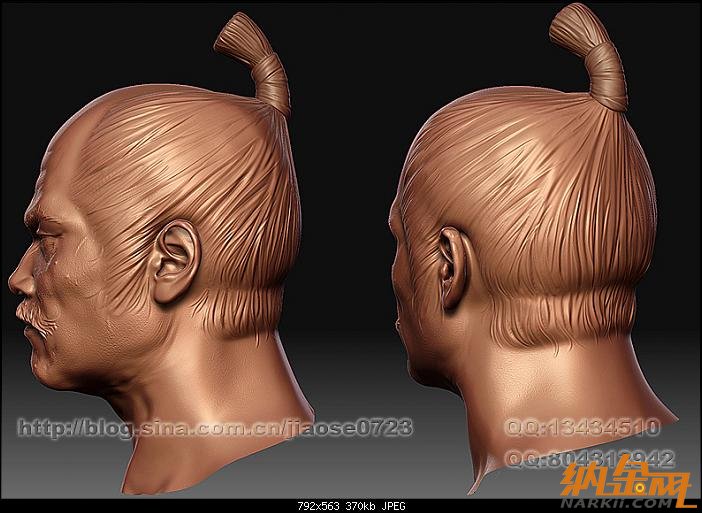

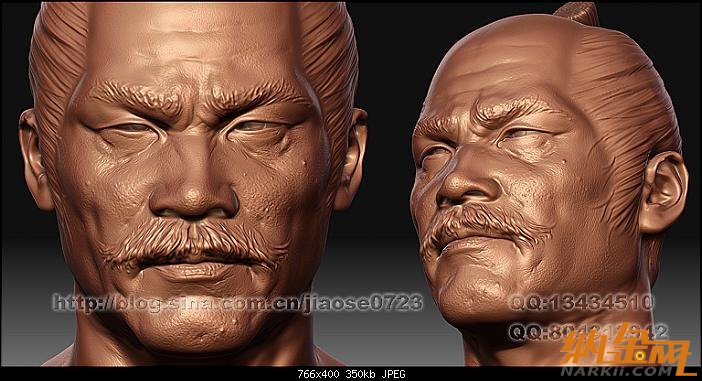

一個高精度模型制作完成了。如圖，類似的模型還有這么幾個，都是用這樣的方法完成的。
3. 頭部低模:

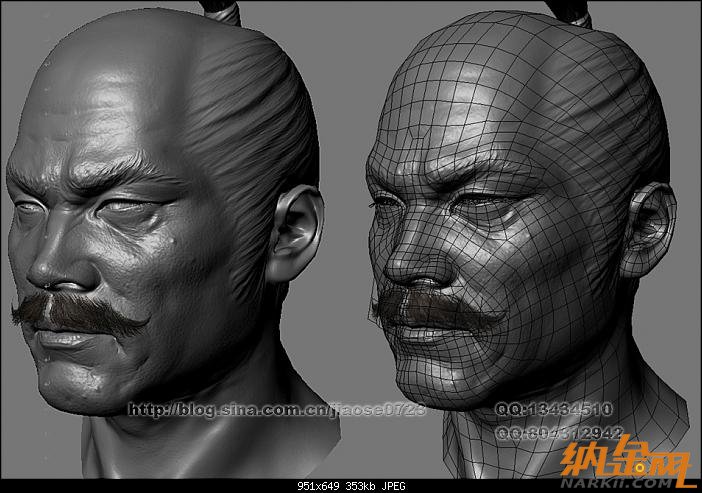

有了一個high mesh，low mesh的制作就會簡單很多。我導出5級的obj格式模型進入maya作為high mesh。然后再導出1級模型用來制作low mesh。

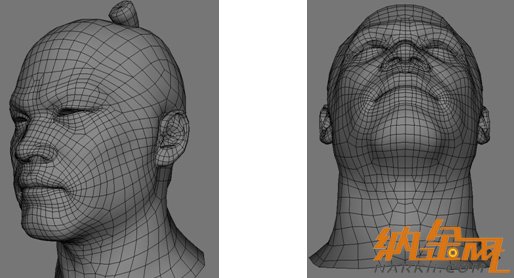

現在開始處理模型布線，這個步驟不難，因?yàn)樵陂_(kāi)始已經把模型的布線做得相當順暢了?，F(xiàn)在只要只當?shù)膭h掉一些線，再清理一下模型就ok了。
注意對眼角，嘴角的處理，要盡可能的把這些地方的布線理順，減少多星點，避免大于四邊的面，因?yàn)榻窈笕绻绻婕暗絼?dòng)畫綁定，對這些部位的布線要求是相當高的。
4. uv拆分:
我的uv拆分工作完全是用maya默認的一些工具完成的，比如planar mapping,cylindrical mapping, unfold uv,relax uv等等。

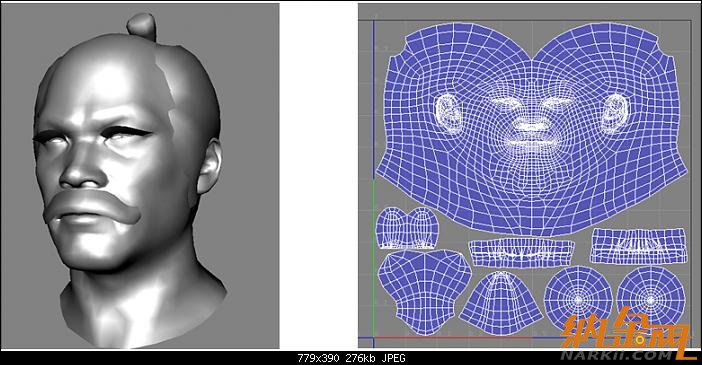

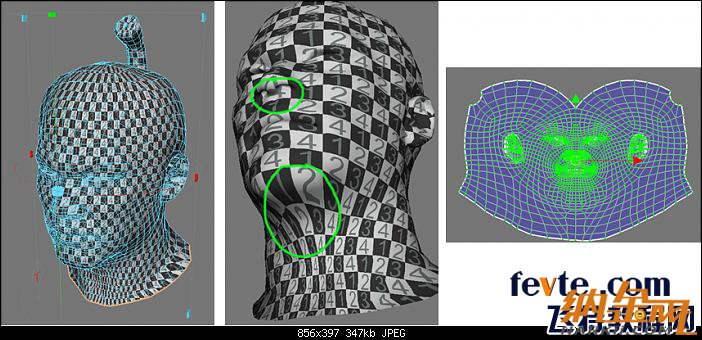

首先根據頭部的形狀給它一個最適合的uv投射，我選用cylindrical投射，就是圓柱體投射。uv接縫留在了后腦的中線位置。
通過觀察，我發現大部分拉伸出現在鼻底，下巴，頭頂?shù)奈恢茫瑢?duì)這些地方，我們可以對每個局部采用planar mapping，分別把它們展開，再拼合在一起。
人頭的uv很難完全平展，拉伸是再所難免的，需要我們把拉伸藏在隱蔽的位置。
人頭是一個非常復雜的結構，除了頭部，還包含有很多附件，如上下牙床，舌頭，口腔，晶狀體，淚腺…..
如果你想以后為角色做出動畫，就要注意對附件的處理。
5. 貼圖烘培:
接下來是normal map和occ貼圖的bake。在次世代游戲中，high mesh數以千萬面的細節都是通過法線貼圖來傳遞給low mesh的,所以這個步驟的效果直接影響引擎中實時顯示的角色效果，假如這個步驟不盡如人意的話，高模做得再好也是徒勞。
介紹一些我常用的bake方法，都是我常用的。當然，游戲技術是在不停發展和快速更新的，有很多新的技術需要我們持之以恒的研究和學習才不至于落伍。
我通常使用的bake 方法有:
maya默認bake，即使用maya 軟件rendering模塊中l(wèi)ighting/shading菜單下的transfer maps選項進行bake。
這個方法的優點是出錯率比較低，操作比較簡單，但它的突出問題就是渲染速度慢。
turtle海龜插件bake，即使用maya 軟件的海龜插件進行bake，這也是我個人比較偏好的，以前在公司進行次世代游戲項目制作時一直用這個方法，速度比較快，但設置相對麻煩一些，對高低模之間的距離要求也比較嚴格。
在3d max中bake貼圖，這也是一種比較快速的方法，效果也相當不錯。
另外，我們還可以用很多其它的方法進行貼圖的bake，比如用crazy bump對各類貼圖進行轉換，或者用photoshop 插件轉換等等。
我用的是turtle for maya 4.1。

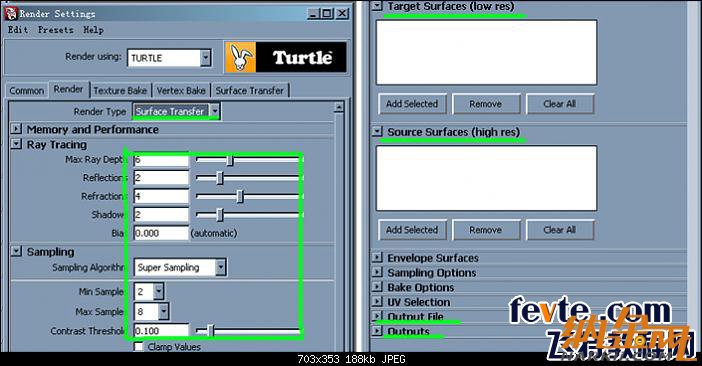

打開render setting面版，對海龜參數進行設置，首先要把渲染類型設置為surface transfer.。然后對采樣值進行設置。
在surface transfer中加載high mesh和low mesh，指定一下輸出路徑，就可以開始渲染了。

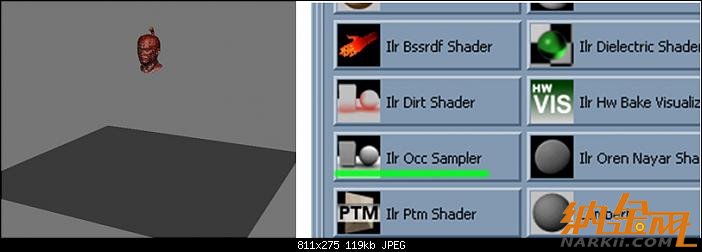

occlusion map的制作相對復雜一點，我們要在物體的下面創建一個平面，來模擬地面的光線反射，這樣在物體上才能夠投射出更多更漂亮的細節來。
最后海龜中加載occ材質球就可以進行 occlusion map的渲染了，我的渲染效果如下所示。
到此整個頭的3d教程就基本上完成了，由于制作過程比較繁雜，所以只是給大家提供一個制作思路，很難逐一講解，請諒解。
