3dmax2010放樣怎么用來建模
來源：
未知 |
責任編輯：小葉子 |
發布時間： 2017-08-28 15:21 | 瀏覽量：
本節匯寶盆為大家?guī)淼氖牵?dmax2010放樣怎么用來建模
之前使用3dmax2010軟件進行3D設計的時候，隱約還記得有一個放樣功能?，F(xiàn)在有點忘記3dmax2010放樣怎么用來建模，于是整理了這個帖子，以建立石椅模型為例，供大家一起交流學習哦~
如果電腦中沒有3dmax2010軟件的話，你可以到納金網進行3dmax2010中文版官方免費下載。
一、3dmax2010軟件的“放樣”命令介紹
3dmax2010軟件的放樣就是拾取路徑，用一個圖形來拾取另外一個圖形的形狀，從而建立3D模型。
二、利用3dmax2010放樣命令來建模的步驟

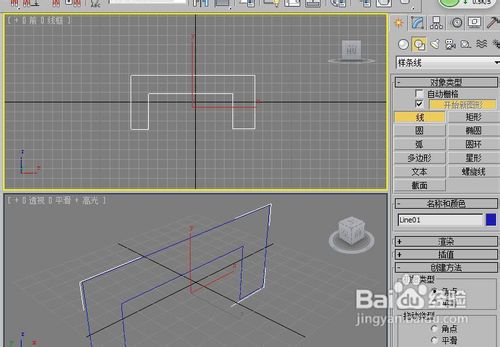

1.打開3dmax2010軟件，點擊右側工具欄【對象類型】中的“線”工具，在前視圖上繪制一個石椅的截面圖。（如圖1）
圖1：3dmax2010軟件繪制石椅的截面圖

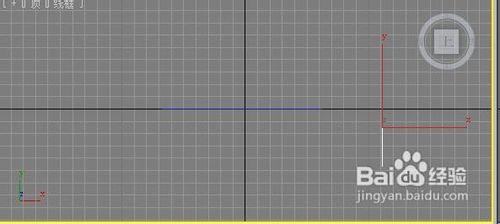

2.利用3dmax2010軟件繪制石椅的截面圖后，再在頂視圖上畫一條直線。如下圖所示：
圖2：3dmax2010軟件繪制直線

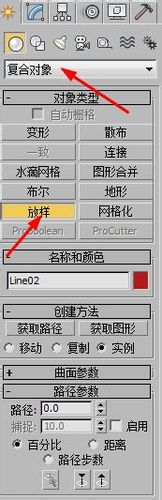

3.在利用3dmax2010軟件繪制直線后，在工具欄處選擇【復合對象】下級的“放樣”命令。如圖3所示：
圖3：選擇3dmax2010軟件的“放樣”命令

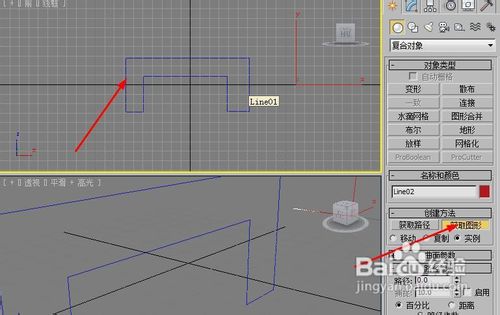

4. 選擇3dmax2010軟件的“放樣”命令后，再單擊【創建方法】下的“獲取圖形”按鈕，把鼠標移動到前視圖的石椅上，當畫面出現一個圓的標志時，就可以點擊。如圖4所示：
圖4：?jiǎn)螕?dmax2010軟件的“獲取圖形”按鈕

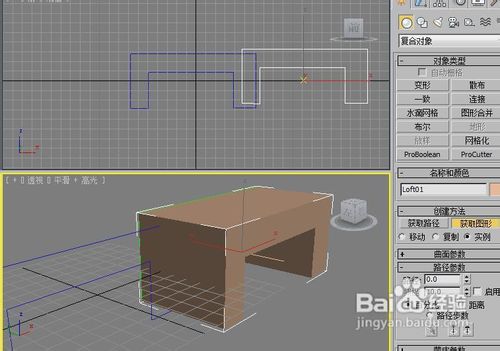

5.上述4個3dmax2010軟件的步驟操作以后，會出現如圖5的結果：
圖5：3dmax2010軟件的操作結果

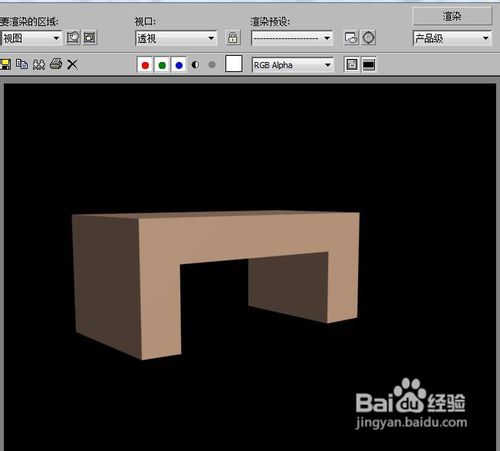

6.最后，經過3dmax渲染，查看最終效果圖：
最終效果圖
大家注意下：在使用3dmax2010軟件的放樣命令時，兩個對象必須都是圖形，且一個是封閉的，另一個是沒有封閉的才可以。
教程完。謝謝大家瀏覽，歡迎交流！
之前使用3dmax2010軟件進行3D設計的時候，隱約還記得有一個放樣功能?，F(xiàn)在有點忘記3dmax2010放樣怎么用來建模，于是整理了這個帖子，以建立石椅模型為例，供大家一起交流學習哦~
如果電腦中沒有3dmax2010軟件的話，你可以到納金網進行3dmax2010中文版官方免費下載。
3dmax2010軟件的放樣就是拾取路徑，用一個圖形來拾取另外一個圖形的形狀，從而建立3D模型。
二、利用3dmax2010放樣命令來建模的步驟
1.打開3dmax2010軟件，點擊右側工具欄【對象類型】中的“線”工具，在前視圖上繪制一個石椅的截面圖。（如圖1）
圖1：3dmax2010軟件繪制石椅的截面圖
2.利用3dmax2010軟件繪制石椅的截面圖后，再在頂視圖上畫一條直線。如下圖所示：
圖2：3dmax2010軟件繪制直線
3.在利用3dmax2010軟件繪制直線后，在工具欄處選擇【復合對象】下級的“放樣”命令。如圖3所示：
圖3：選擇3dmax2010軟件的“放樣”命令
4. 選擇3dmax2010軟件的“放樣”命令后，再單擊【創建方法】下的“獲取圖形”按鈕，把鼠標移動到前視圖的石椅上，當畫面出現一個圓的標志時，就可以點擊。如圖4所示：
圖4：?jiǎn)螕?dmax2010軟件的“獲取圖形”按鈕
5.上述4個3dmax2010軟件的步驟操作以后，會出現如圖5的結果：
圖5：3dmax2010軟件的操作結果
6.最后，經過3dmax渲染，查看最終效果圖：
最終效果圖
大家注意下：在使用3dmax2010軟件的放樣命令時，兩個對象必須都是圖形，且一個是封閉的，另一個是沒有封閉的才可以。
教程完。謝謝大家瀏覽，歡迎交流！
-
