虛幻引擎開放面向行業可視化的Datasmith功能試用

來源： 52vr | 責任編輯：傳說的落葉 | 發布時間： 2019-05-09 09:00 | 瀏覽量：

在 7 月 31 日舉辦的 SIGGRAPH 虛幻引擎用戶小組上，我們首次公開了正在開發的新工作流工具箱 Datasmith 并宣布了封閉測試計劃。為了幫助美工和設計師們簡化將數據導入虛幻引擎的過程，我們開發了 Datasmith，初期支持 20 個 CAD 和數字內容創建來源，包括 Autodesk 3ds Max。對其他工具的支持將隨著測試計劃的進行陸續推出。

根據當前測試參與者的反饋，與之前使用 FBX 的工作流相比，3ds Max Datasmith 已經將生產率提高了 70% 以上，因為他們一開始就已經有了在 CAD 程序渲染器中所看到的高保真場景。使用 Datasmith 節省的時間現在可以用來創建充分優化或互動式體驗。

Unreal Datasmith是一個工作流程工具箱，我們正在努力簡化將各種CAD數據遷移到虛幻引擎中以進行架構和設計可視化。最初，它包括一組擴展和插件，使虛幻引擎用戶能夠輕松導入和操作來自超過20個CAD / DCC源的數據，包括Autodesk 3ds Max。隨著測試版程序的進行，其他工具將可用。

想象一下，我們進入一個時代，即從最早的概念到建造或制造的最后階段，在任何發展階段都可以直接體驗設計。但是如何超越想象這些東西呢？憑借Epic的Datasmith測試版和虛幻引擎的高保真度，我們現在可以構建這些新的現實。

眾多用戶在建筑，設計和工程方面已經普遍在使用虛幻引擎這個工具，并開始了數千次實踐創作，以了解如何通過體驗設計來改變其流程。在Epic，我們注意到了這個趨勢，并且正在做一些事情。這些成果在新的Datasmith技術預覽中部分揭示。在與此類客戶交談一年左右，并征求許多行業的40多個客戶意見后，我們準備揭示我們在構建和設計互動3D體驗探索方面的第一步。

所有實時引擎遇到的挑戰之一是如何將非游戲數據導入其中。傳統上，實時引擎專注于游戲工作流程，其中資源按照特定需求“按訂單生產”。但是，如果您要加載來自Revit的3ds Max場景，包含20,000個對象和無數的V-Ray材質，燈光和攝像頭呢？或者，您想從Catia裝載整個汽車裝配車輛，共有1.5萬部分和1.5億個多邊形？這些資源不是為了實時使用而設計的，它們完全不同于推動建筑和工程的目的。

在使用這些行業數據時，需要解決幾個問題：

1)需要合適體量的數據優化以匹配引擎的實時能力限制

2）保留場景層次結構和元數據，忽略其他非可視化的數據信息

3）材料，燈光，照相機從一種顯示環境到另一個顯示環境的翻譯

4）保留任何原有的優化措施，例如引用，實例或類似概念的映射，如3ds Max中的葉子和虛幻引擎中的葉子

5）匹配目標平臺和預期用途的場景優化（AR / VR等）

在了解這些復雜的問題后，我們著手建立一個解決這些挑戰的方式或管道。我們從3ds Max開始，因為這是建筑和設計中最流行的渲染和動畫工具。為了保持3ds Max和引擎之間的最高保真度，不可能使用FBX（封閉的專有格式），因此我們?yōu)?ds Max插件創建了Datasmith導出插件，用于分析場景，翻譯場景，然后存儲可讀場景結構和高效網格存儲的數據。帶來的一個副作用是，這樣大大提高了導入和導出時間，但是能夠給我們更小的文件占用空間。

然后，我們創建了Datasmith Core，這是一個虛幻引擎的插件，它讀取Datasmith文件格式并執行最終的構造和翻譯任務。在這兩個努力之間，我們已經達到了在beta版本中支持以下內容：

1）整個場景以高保真度轉換

2）大多數3ds Max材質和燈光（V-Ray，Mental Ray和Corona）

3）自動UV生成用于光照貼圖

自動轉換：

1）不支持的圖像格式

2）顛覆地圖成正態地圖

3）圖像分辨率轉換為二次冪

4）單位和比例轉換

相機方面：

1）區域燈模仿

2）從3ds Max代理，實例，場景和對象XREF保存圖層

3）將ItooSoft RailClone和ForestPack Pro實體轉換為UE4概念

當然，該工具也可以將其他CAD設計軟件的數據 優化導入到UE4：

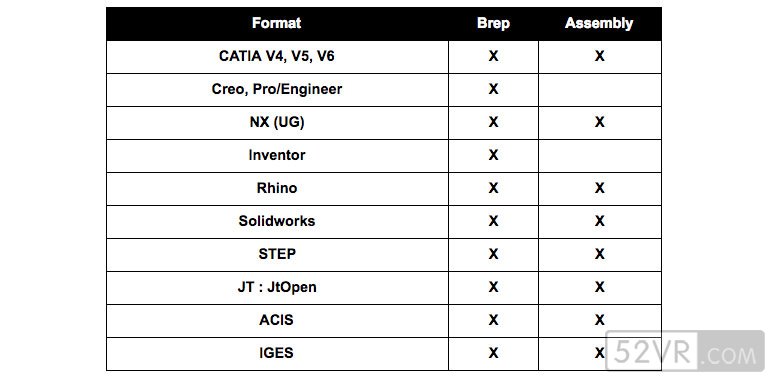

根據CAD格式中存在的數據類型，我們可以在導入時對其進行智能化處理。例如，對于材料，我們可能想要轉換它們，或者我們可能想要替換它們。一些格式，如犀牛，有一個相當豐富的描述場景，表面，裝配，燈，相機和材料。其他格式，如IGES，通常僅限于簡單的材料，表面和裝配數據。有豐富的數據存在的地方，我們會把它帶入。

對于Brep表面數據，有機會根據資源的需求調整細分參數。例如，如果目標用途在手機上，那么您一定會想要一個比目的地為工作站GPU的目標更輕量的資源。

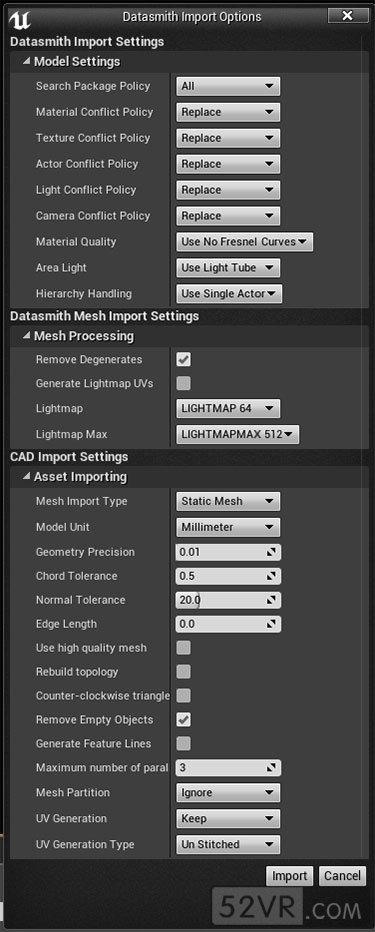

現在，導入整個程序集并將其應用于整個文件。因此，在實踐中，您可能會以不同的設置處理整個文件，然后選擇性地選擇在您的UE4項目中使用的文件。我們提到這是beta嗎？未來，我們希望提供更靈活的解決方案。

將資源導入后，您仍然可以使用匯總元數據。為了進一步優化場景，您可以從手動細分創建LOD或使用虛幻引擎的自動工具進行相同操作。
