Maya臉部角色裝配教程

來源：未知 | 責任編輯：CHH | 發布時間： 2017-08-16 10:51 | 瀏覽量：

本節匯寶盆為大家?guī)?lái)的是：Maya臉部角色裝配教程
本節Maya教程講解臉部角色裝配。

首先看一下效果圖。

cane-Toad 的項目使用骨骼驅動面部動畫（和角色創建大師一樣哦）我們認為，我們要試一試有別于morph shape(blend shape)的方法。

我們的問題是角色的巨大的嘴。我們希望嘴能夠富于表情并且易于動畫。Morph物體對于小嘴能起到很好的作用，但是對于大塊形狀的物體就會引起混亂。到了這個項目結束時，我們很慶幸我們當初的選擇是對的。

骨骼也就是maya中稱之為關節的只是能夠成組的一些點，其中權重是衰減的。我們沒有使用cluster是因?yàn)楣趋酪子诶L畫權重?；旧隙际莾?yōu)先選擇的。

下面是我們發現用骨骼驅動面部的優缺點。

優點：

－骨骼可以以弧線方式動畫如果以其他物體為樞紐的話（比如下顎）因?yàn)榧∪庠诿娌科つw下滑動，所以它們通常以弧線運動而不是像morph一樣是直線的。一個例子就是眼皮的運動。

－骨骼可以加載額外的控制包括tweak on a shot by shot basis和獨立手動地移動臉部的不同部分。

－臉部表情將會更快更容易的創建。動畫工作人只要處理少量的骨骼而不是大量的點。

－因?yàn)楣趋朗且詸?quán)重組來控制點的，所以更容易維持體積。如果采用morph就要確保臉部保持體積和拉伸度。

缺點：

－創建幾個好的裝配是一項枯燥并且復雜的事。

－因?yàn)楣趋朗强刂埔唤M點的，所以難以做出細節比如皺紋。

－骨骼儲存有驅動幀會增加文件大小。我不知道這是為什么。我們的裝配完成后大小變成了12m。

為什么不同時使用兩種辦法？不知為何，我們不能混合兩種方法以在兩種空間里達到最好。兩種基礎被同時控制而我們只有一組屬性做動畫。骨骼起主要作用，而blend shapes攪亂了細節。那么交互的速度如何？

我們很驚訝的發現速度根本不是問題,起變形的速度大致更blend shapes一樣快。我們實驗過其他的變形方式如線，但是他們都沒有提供足夠的控制并且很慢。

其它使用骨骼的理由

我們使用骨骼是因?yàn)榻巧拇笞?，我們可以很容易的移?dòng)嘴邊的骨骼。如果使用blend shapes就是枯燥的選擇大量的點編輯。

在這個項目里，骨骼運作良好，但是我不能確定其它的角色尤其是需要快速裝配的角色也是如此。藝術的重要性

我們知道是藝術能力試我們的角色面部動畫看起來正確。為了取得幫助，我們閱讀了Gary Faigain's 書'The Artists Complete Guide to Facial Expressions'。其中解釋了臉部肌肉是如何運動的以及藝術家如何用這些只是創建表情。

那么在臉部系統里我們需要什么？

－可以以弧線方式運動而不是直線運功的骨骼以模仿滑動的皮膚

－能夠獨立和整體的控制骨骼

－能夠組合各種骨骼姿勢并且這些姿勢是獨立的。比如有些皺眉和一些鬼臉。

－我們需要用骨骼混合morph目標（blend shapes）使我們能夠精確控制臉部確定區域。

這只蛤蟆的臉很圓，所以我們簡單的父話每個關節到自己的定位體以創建一個軸心點。這樣給人以皮膚滑動的效果。

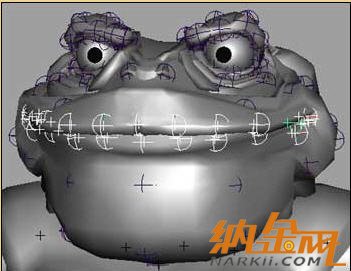

舉個例子，每個眼皮關節就有自己的放置在眼鏡中間的軸心定位體。骨骼就會在眼鏡表面滑動。嘴部關節有它們的定位體在頭部中央。

下面，我們希望減少動畫的物體。如果能夠動畫兩個物體，工作效率會加倍。所以我們把一些定位體的控制加在了骨骼上。我們加了兩個額外的屬性。使用connection editor鏈接定位體的x和y的旋轉屬性到這些新屬性。（我們沒有鏈接z時因?yàn)槲覀兪褂霉趋雷约旱膠旋轉屬性轉動）現在每個關節有自己的控制了。

我們可以控制下列屬性

－translate

－local rotate

－scale

－arc locator rotation（pivot）

全部來自通道盒。如果有很多關節的話，就會有很廣闊的姿勢控制。

注意：對于所有的裝配，把默認的變換置零很重要。除了使用定位體作為軸心點，我們也要使用關節。這是以為一旦定位體已經被旋轉了，它就不能被置零了（freeze transforms）

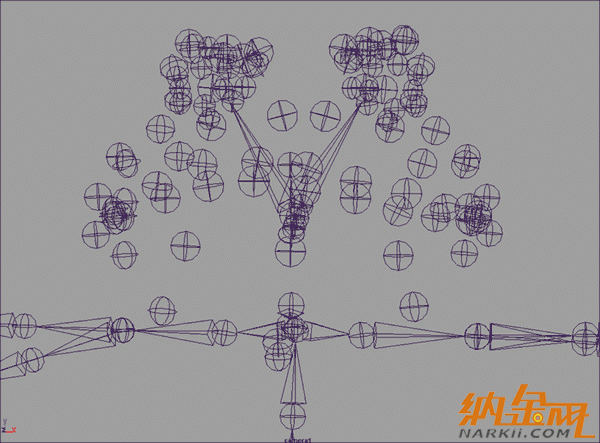

在我們的角色里使用了多少關節？一共時83個骨骼，回頭看看真是很多：）大多數骨骼可以被復制和旋轉以快速放置。24個骨骼在嘴部，9個骨骼在下巴，11個骨骼在每個眼睛上，14個骨骼在每個眉毛和面頰，軸心點放在眼睛的中部，和頭部中部（對于嘴部和下巴的關節）其他的放置在需要的地方（屁話）當骨骼各自旋轉和移動時，我們發現我們可以做出很多表情。用滑塊控制骨骼姿勢。我們傾向于避免使用滑塊。因?yàn)橹苯訌耐ǖ篮悬c(diǎn)擊屬性然后用中鍵在視圖中拖動更容易。很像滑塊，但是占用更少的空間。

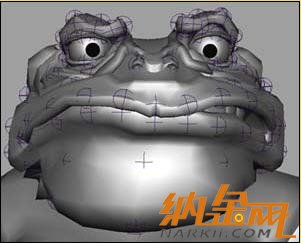

我們想創建很多表情。例如微笑、皺眉、扮鬼臉?？梢曰旌虾头謩e控制。結果看起來我們?cè)谑褂胋lend shapes 其實只是混合骨骼姿勢。那么我們?nèi)绾蝿?chuàng)建骨骼姿勢及其屬性？我們成組我們需要分別動畫的元素。

－EyeLid_L（左眼皮）

－EyeLid_R（右眼皮）

－Brow_L（左眉毛）

－Brow_R（右眉毛）

－MouthExpression（嘴部表情）

－MouthLipSync（嘴唇）

－Cheeks（面頰）

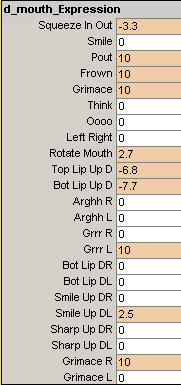

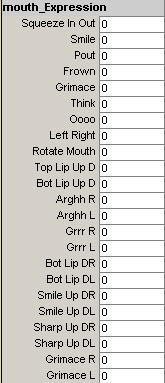

把臉部?jī)蛇叿珠_(kāi)控制是很重要的。如果臉部不是對稱的會看起來更加自然。為每個元素創建一個空組（或者定位體或曲線）。在通道盒里我們?nèi)コ私M的變換屬性（rotate xyz translate xyz等等）為形狀節點增加了屬性。每個屬性的取值范圍從0到10，對于中鍵點擊然后拖動比較有效。有些屬性是從－10到10如果它們有雙重屬性比如上和下。舉個粒子，對于mouth expresion的通道盒如下。

為了便于選擇，我們使用mel命令創建了按鈕，并放在工具架上。命令如下：select -tge mouth_Expression;－tgl選擇固定的，也就是我們可以同時選擇眼睛和眉毛來動畫。但是這些控制如何來影響臉部表情呢？我們采用設置驅動關鍵幀的方法去鏈接屬性。

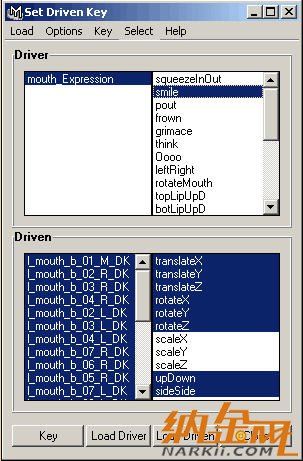

我們需要做的就是加載控制比如“mouth_expression”作為驅動然后單擊我們需要的屬性比如微笑，然后我們加載需要的骨骼作為被驅動，然后單擊他們的屬性。需要確定的是骨骼都在默認位置，屬性都為零，然后單擊“key”保存姿勢在0；然后改變驅動的屬性到極值；現在移動旋轉使達到我們需要的表情；單擊“key”儲存姿勢。一旦我們?yōu)椴煌谋砬樽鐾炅祟愃频墓ぷ?，我們就開始做動畫。因?yàn)轵?qū)動關鍵幀可以混合重疊，所以我們做的是跟blend shapes同樣的工作。

細節呢？在某些場合，骨骼變形不能達到我們期望的效果。我們就會加一些小的blede shape（morph）來控制姿勢。用驅動關鍵幀鏈接blend shape 到相應的骨骼姿勢屬性。這樣一個屬性可以同時控制骨骼和blende shape。

手動控制。在一些場景，需要獨立的控制個別骨骼。不幸的是，驅動關鍵幀已經是它們喪失了設置關鍵幀的能力。對于這個問題，就是在設置驅動關鍵幀之前就設置關鍵幀了。但是參考文件會剔除這項能力）。

除了這個，就是做兩個層級，一個額外的定位體和一個軸心定位體。驅動關鍵幀控制被驅動的物體，而我們也可以手動設置關鍵幀于我們想要的物體（就是那個額外的定位體吧）。

開始動畫，下面是一段Dazza's骨骼動畫。

驅動關鍵幀的問題，我猜這個系統限制使用驅動關鍵幀。有的時候我們必須解放（解放？不知如何翻譯）為融和權重節點的輸入設置的關鍵幀，這是因?yàn)樽藙?shì)變得很奇怪。當驅動關鍵幀創建時融和權重節點放在被驅動的物體上?？梢栽趯傩跃庉嬈骼锟吹剿麄兊妮斎?。不管怎樣，有些輸入會解放他們的關鍵幀。我們最后發現我們可以手動使用mel語言解決這個問題：setKeyframe -at input[6] -v 0 blendWeighted372;記住要把6和372換成實際的數字。這種問題其實還是很少見的。

其他的技術。除了使用軸心點控制每個骨骼，我不明白為什么你們不可以使用曲線動畫來控制每個骨骼。這樣會有一些復雜，但是會有更多的控制。
