3dsmax8.0添加穩定器和方向舵

來源：未知 | 責任編輯：嘀咕 | 發布時間： 2017-08-14 10:22 | 瀏覽量：

本節匯寶盆為大家?guī)淼氖牵?dsmax8.0添加穩定器和方向舵
從上一課3dsmax8.0設置創建機翼（飛機模型）繼續。

在本3dmax教程中，將添加水平穩定器和雙方向舵。需要使用圓柱體和可編輯多邊形技術來構建這些對象。

添加水平穩定器：

單擊“頂”視口以將其激活。
在“創建”面板中，單擊“圓柱體”。
在“頂”視口中，在水平穩定器中心拖出圓柱體的半徑。釋放鼠標按鈕，然后拖動鼠標以設置圓柱體的高度。向上移動鼠標可將高度設置為正值，向下移動鼠標可將高度設置為負值。請將高度設置為正值。

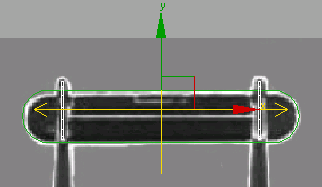

創建圓柱體以制作水平穩定器。
編輯“參數”，如下所示：
- 半徑 = .66m
- 高度 = .051m
- 高度分段 = 1
- 邊數 = 14
在“名稱和顏色”卷展欄中，鍵入“stabilizer”。

之后會證明命名對象是有用的。
右鍵單擊圓柱體并選擇“轉換為:”>“轉換為可編輯多邊形”。
在“修改”面板中的“選擇”卷展欄上，單擊“頂點”。

現在頂點在圓柱體中可見。

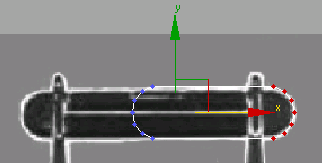

選擇一半數量的頂點，并將它們移到右側。選擇另一半數量的頂點，并將它們移到左側。

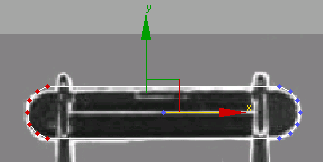

移動這些頂點以匹配背景圖像中穩定器的頂視圖。
再次單擊“頂點”選擇將其禁用。
在“前”視圖中，沿 Y 軸向上移動穩定器，以使其與背景圖像對齊。

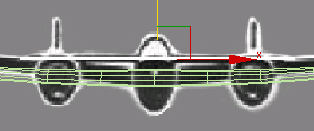

將穩定器與背景圖像對齊。

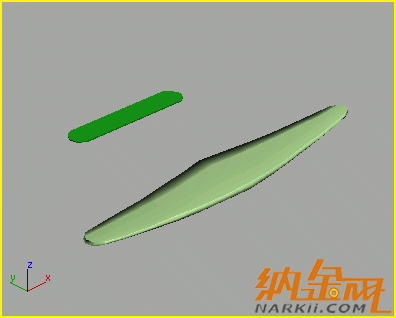

“透視”視口中的翼展和穩定器

下一步，將構建雙方向舵。

就像穩定器一樣，您將首先使用圓柱體，然后將其轉換為可編輯多邊形來創建其中一個方向舵。在本示例中，當選擇并移動頂點時，需要使用軟選擇功能。正確塑造方向舵后，將使用“對稱”修改器創建第二個方向舵。

創建雙方向舵：

如果需要，請單擊“左”視口以將其激活，然后單擊“最大化顯示”。
在“創建”面板上，啟用“圓柱體”。
在“左”視口中，在方向舵上繪制一個圓柱體。

從圓柱體開始制作方向舵。
設置以下參數：
- 半徑 = .72m
- 高度 = .051m
- 高度分段 = 1
- 邊數 = 15
在“名稱和顏色”卷展欄中，輸入名稱“rudder”。
單擊“修改”面板選項卡，然后右鍵單擊修改器堆棧中“Cylinder”。從四元菜單中選擇“轉換為:”“可編輯多邊形”。

修改器堆棧不再顯示此圓柱體，而顯示“可編輯多邊形”。
在“選擇”卷展欄上，單擊“頂點”。
在“左”視口中，在頂部頂點周圍拖動出一個選擇窗口。

請記住圓柱體頂部和底部有很多頂點，因此即使單個紅色圓點出現在視口中，實際上是選擇了兩個頂點。

選擇頂部頂點。
打開“軟選擇”卷展欄，并啟用“使用軟選擇”。

現在從黃到綠的點出現在紅點兩側。

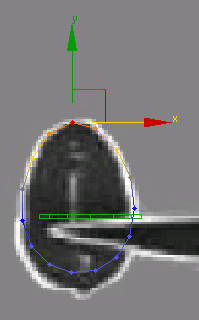

軟選擇顯示
在“軟選擇”卷展欄中，將“衰減”值增加到 1.524m。

選擇在視口中展開。
使用變換 Gizmo 向上移動此選擇以塑造方向舵。

方向舵開始成形。
選擇最下端的頂點，并將其向下移動以完成方向舵圖形。
在修改器堆棧中，單擊“可編輯多邊形”以禁用子對象選擇。
在“頂”視口中，選擇方向舵并將其向左移動到相應位置。

使用“對稱”創建第二個方向舵：

有多種方法可以創建第二個方向舵，但您將使用“對稱”修改器完成此部分課程。

確保選定左方向舵并打開“修改”面板。
打開“修改器列表”并選擇“對稱”。
在“參數”卷展欄中，將“鏡像軸”更改為“Z”。
在修改器堆棧顯示中，單擊由加號標記的方框以展開“對稱”層次。“對稱”展開時，單擊“鏡像”。

在“鏡像”子對象層級，可以調整鏡像軸的位置。
在“頂”視口中，將鏡像 Gizmo 拖動到穩定器的中心。當新方向舵與背景圖像對齊時，釋放鼠標按鈕。

新方向舵
再次單擊“鏡像”以將其禁用。
將此對象重命名為“rudders”。

“對稱”修改器將幾何體添加至現有對象。這并不生成原始對象的克隆，因此兩個方向舵會被看成是單個對象。

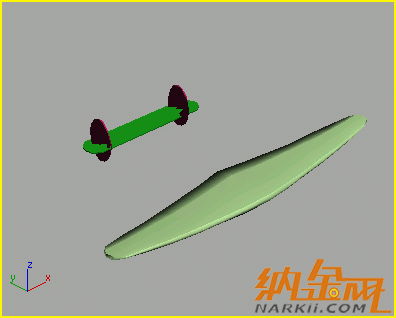

完成的尾部和機翼。
將工作另存為 myp38_wing_and_tail.max。

在下一課中，將創建支撐尾部并容納引擎的舷艙。
