3ds Max使用 IK 關鍵點更改足跡

來源：未知 | 責任編輯：嘀咕 | 發布時間： 2017-08-09 16:57 | 瀏覽量：

本節匯寶盆為大家?guī)淼氖牵?ds Max使用 IK 關鍵點更改足跡
“足跡”和“自由形式”模式都使用相同的反向運動學 (IK) 設置兩足動物骨架的動畫。足跡 Gizmo 是操縱 IK 關鍵點序列的方法。

在本課程中，學習如何對影響足跡的 IK 關鍵點進行更改。

設置課程：

打開 footsteps_keys_start.max。

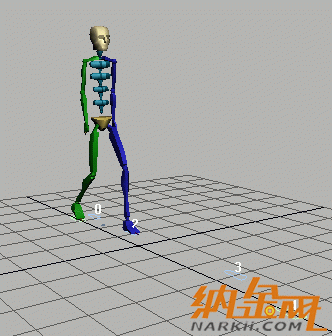

兩足動物在視口中顯示為四個足跡。

設置 IK 關鍵點來創建足跡：

拖動時間滑塊來播放動畫。

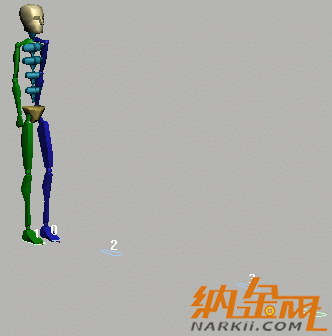

兩足動物用其右腳跳躍。請注意，步驟 2 和 3 之間沒有右腳的足跡。
在第 45 幀處，選擇 Bip01 R Foot。
在“運動”面板上的“關鍵點信息”卷展欄中，單擊“設置踩踏關鍵點”。

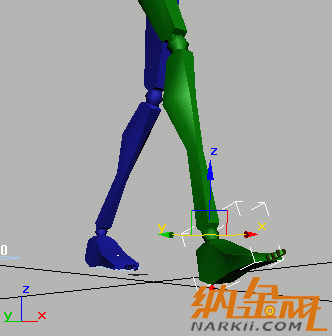

軸點將顯示在視口中。如果看不到該軸點，請更改“線框”視口著色，或?qū)Ш揭暱?，以便能看到腳跟下方。
在 3ds Max 狀態欄上，啟用“關鍵點模式切換”。

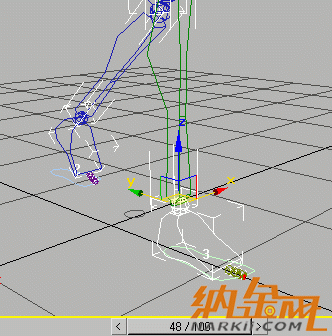

單擊下一個關鍵點以轉到第 48 幀，然后單擊“設置踩踏關鍵點”。

軸點移動到腳趾。

請注意，對于將 IK 應用于新關鍵點的情況，在默認情況下選擇最低的 IK 軸。

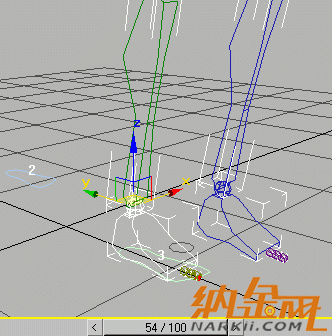

在第 54 幀處，單擊“設置踩踏關鍵點”。

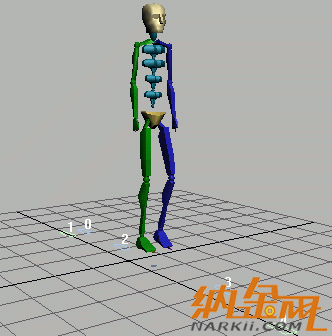

將兩足動物移回到地面上。在兩足動物腳的下方顯示足跡。

由于當前在兩個踩踏 IK 關鍵點之間應用 IK 存在時間間隔，因此已創建足跡。但是，如果拖動時間滑塊來播放動畫，則您將看到步行仍然需要處理。

使用 IK 關鍵點更改足跡的持續時間：

在第 60 幀處，單擊“設置踩踏關鍵點”。
立即播放動畫。步行周期更好。
右鍵單擊腳，并選擇“攝影表”。
在“攝影表”工具欄上，如果尚未啟用“編輯關鍵點”，則將其啟用。
在“兩足動物”卷展欄中，啟用“足跡模式”以在“攝影表”中輕松定位軌跡。
展開“足跡”軌跡，并注意到第 3 個足跡擴展 15 幀，從第 45 幀到第 60 幀。
禁用“足跡模式”。
選中 Bip01 R Foot。

腳的關鍵點將顯示在“攝影表”中
在第 63 幀處，設置其他踩踏關鍵點。
啟用“足跡模式”。

“攝影表”編輯器再次顯示“足跡”軌跡。

足跡的持續時間當前在第 18 幀處，從第 45 幀到第 63 幀。
禁用“足跡模式”。

使用 IK 關鍵點移除足跡：

在第 45 幀處，選擇視口中的 Bip01 R Foot 對象，然后設置自由關鍵點。
在第 48 幀處，設置自由關鍵點。
在第 54 幀處，設置自由關鍵點。

注意：修改身體垂直位置。兩足動物現在在第 54 幀處飛到空中。
在第 60 幀處，設置自由關鍵點。

足跡將消失。

只剩一個 IK 關鍵點。如果未定義 IK 間隔，則沒有持續時間，因此也沒有足跡。

通過將手臂運動添加到跳躍步驟，或通過創建跳躍的自由形式周期，然后添加蹲伏、躍起和著陸的姿勢，可以使動畫效果更逼真。然而，本課程的要點是證明通過更改 IK 關鍵點可以實際創建或移除足跡。
