3dsmax歐式沙發建模教程一

來源: 未知 | 責任編輯:CHH | 發布時間: 2017-08-05 09:57 | 瀏覽量:

本節匯寶盆為大家?guī)淼氖牵?dsmax歐式沙發建模教程一
具體的建模過程如下:

首先,運行一個3ds max,首先檢查一下系統單位設置,我覺得這是一個很好的作圖習慣,規范作圖,盡量減少錯誤的發生率,提高作圖效率和質量。(圖01)

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

圖01

下面開始歐式軟包沙發的詳細解說及圖示,我準備從沙發的靠背開始做,觀察沙發的形態,把握比例。首先,在前視圖中創建一個平面,并將這個平面轉化為可編輯多邊形,打開編輯點,移動點做出靠背的形態。(圖02)

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

圖02

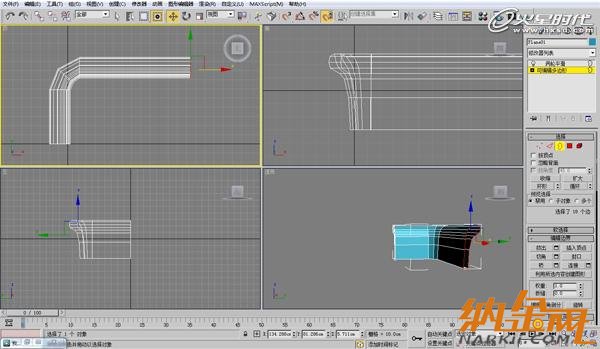

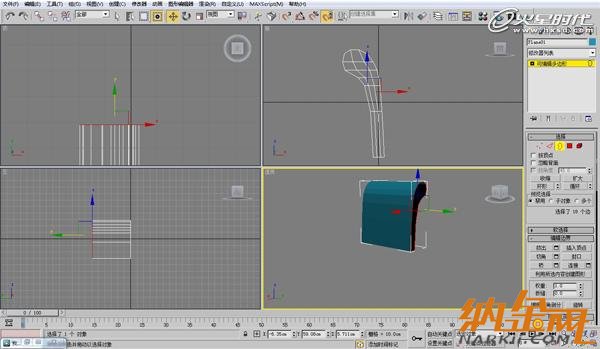

打開編輯邊界面板,選擇邊界,按住shift移動并復制邊界,調整合適的高度。(圖03)

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

圖03

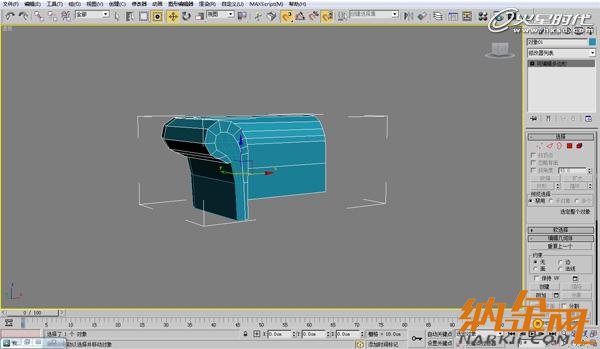

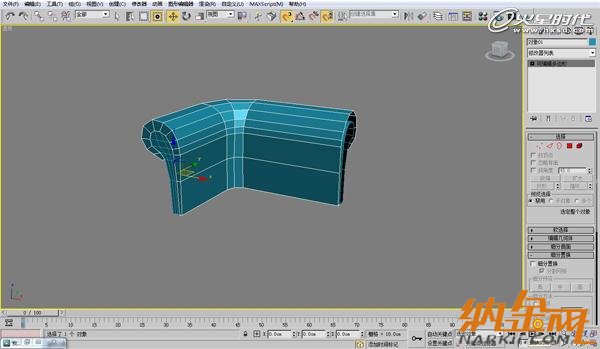

繼續使用shift移動并復制操作,做出扶手與靠背的轉折。(圖04)

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

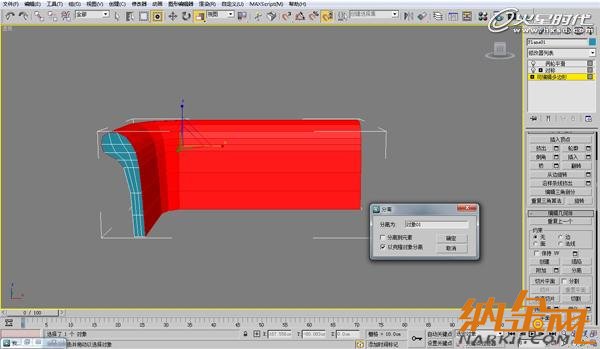

如圖,選擇面,使用分離命令,分離的時候注意勾選上“以克隆對象分離”,這樣可以在不破壞原模型的基礎上創建一個緊密包裹在原模型上的面,方便下面的操作。(圖05)

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

圖05

選擇分離出來的面,使用擠出命令,擠出一個厚度。(圖06)

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

圖06

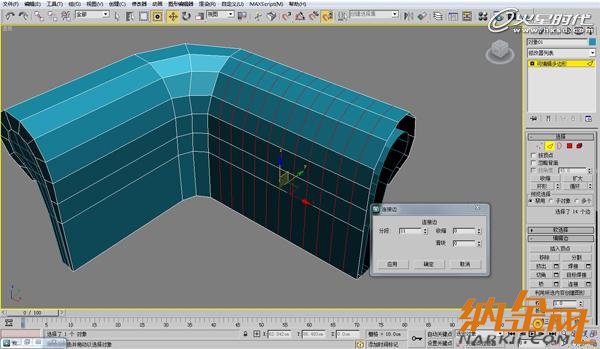

選擇靠背面上的線,先使用環形選擇命令,然后連接邊,在連接的時候注意,使用連接命令后面的設置按鈕,可以輸入準確的分段數。(圖07、08)

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

圖07

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

圖08

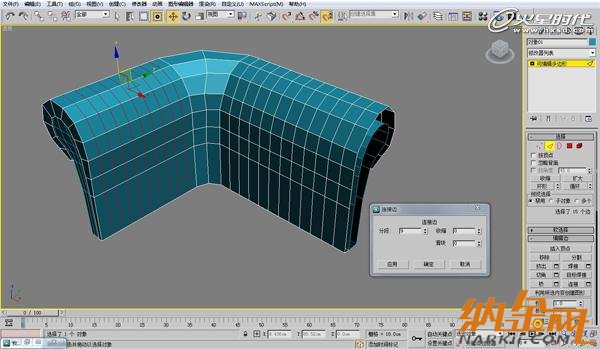

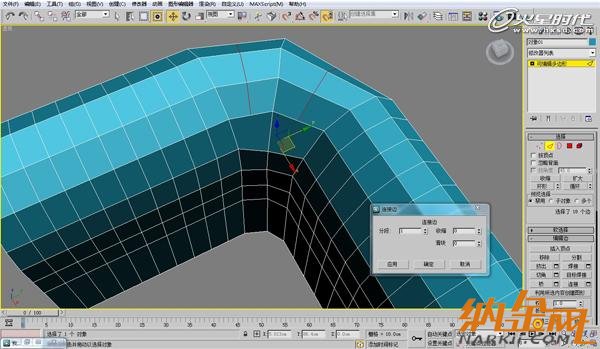

重復連接命令,選擇轉折處的邊連接。(圖09、10)

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

圖09

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

圖10

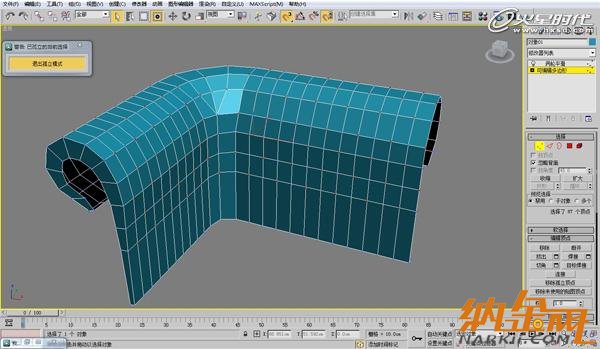

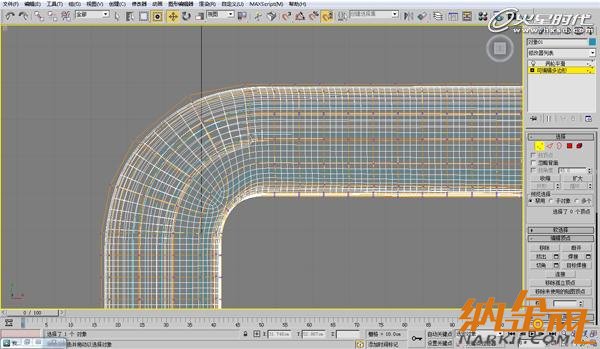

在頂視圖中,打開編輯頂點面板,打開最終顯示,移動頂點,調出轉折處圓滑的曲率。(圖11)

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

圖11

選擇頂點,使用連接命令將所選頂點連接起來。然后遵循隔一選一的原則,選擇靠背上的頂點。(圖12)

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

圖12

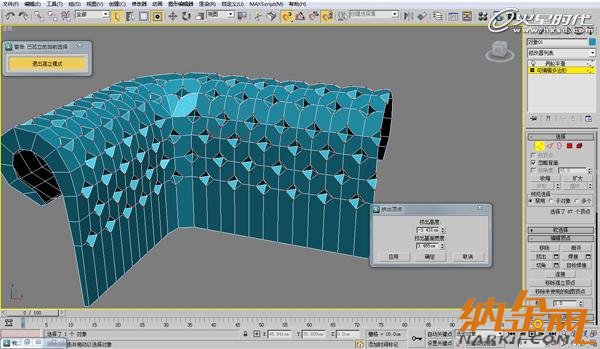

使用頂點擠出命令,向里擠出合適的高度以及基面寬度。(圖13)

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

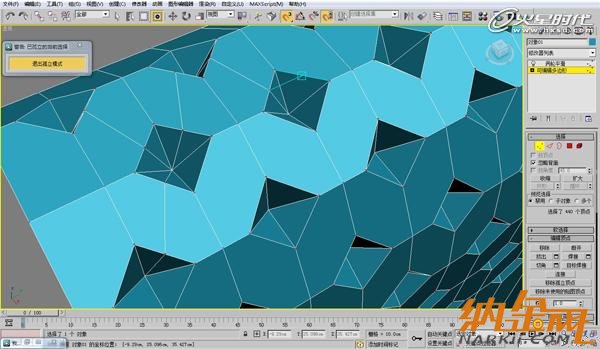

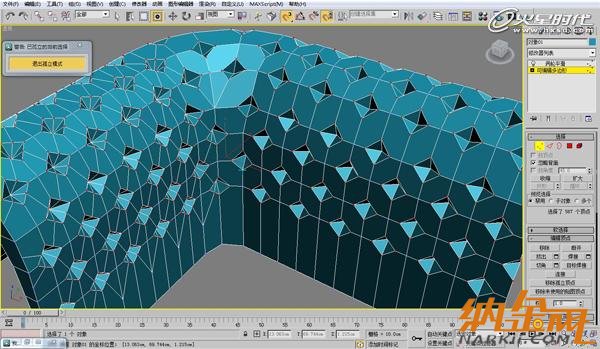

擠出完畢,使用剪切命令將“小坑”中的頂點連接起來。這個故事告訴我們,剪切也是一種加線的操作。(圖14)

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

圖14

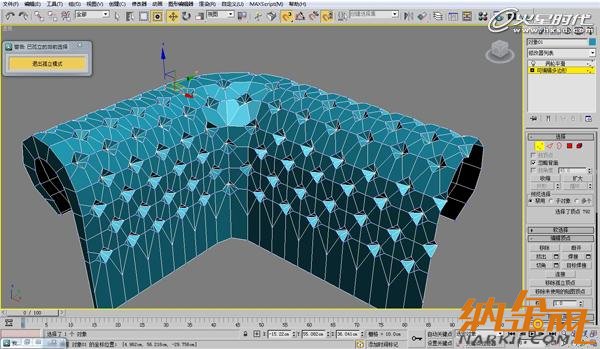

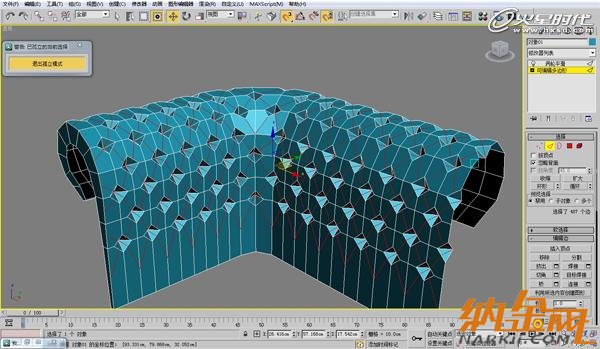

剪切完畢后,直接轉換到編輯邊的面板中,很巧,剛剛新切出的線恰好被選中。(圖15、16、17)

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

圖15

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

圖16

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

圖17

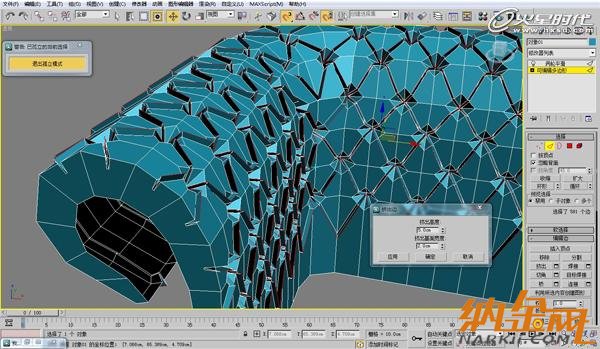

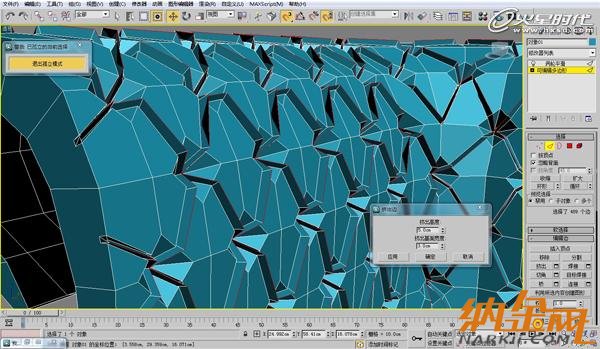

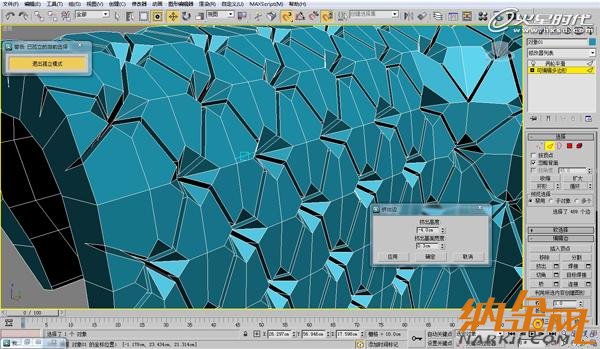

然后使用擠出命令向里擠出,調整擠出高度和基面寬度。點一下應用,然后再向外擠出,擠出高度要比剛才向里擠出的高度稍大一點。(圖18)

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

圖18

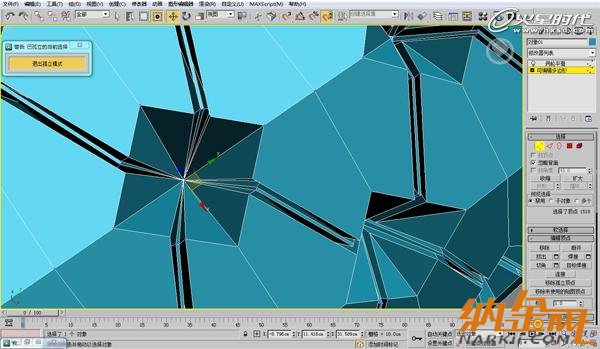

擠出完畢后,接著使用切角命令切除上圖中的模樣。(19、20、21)

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

圖19

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

圖20

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

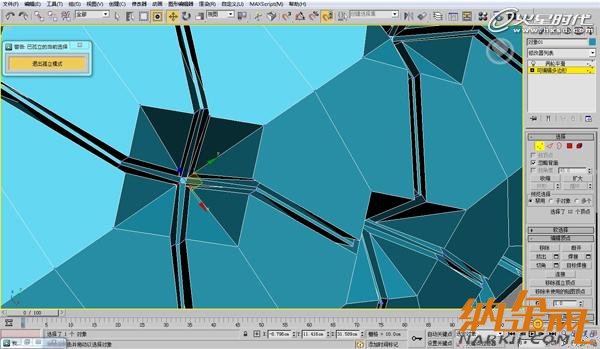

切角完畢,選擇“小坑”中的點使用塌陷命令塌陷成一個頂點。(圖22)

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

圖22

這樣靠背及扶手上的軟包就制作出來了。(圖23)

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

圖23

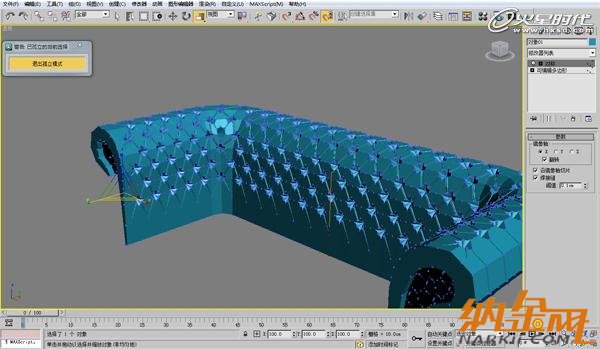

然后,選擇對稱軸處的頂點,添加一個對稱修改器觀看一下完整效果,選擇合適的軸心,并調整焊接閾值,避免焊上不需焊接的頂點。(圖24)

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

圖24

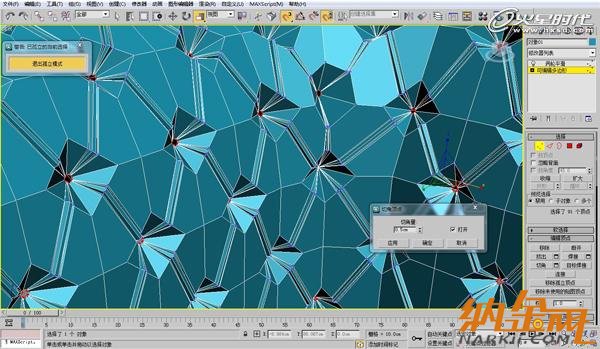

選擇所有“小坑”中的頂點使用切角命令,輸入切角值,并勾選上“打開”,點擊確定。(圖25)

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

圖25

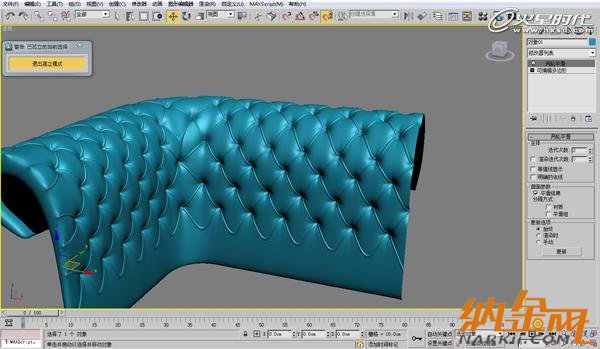

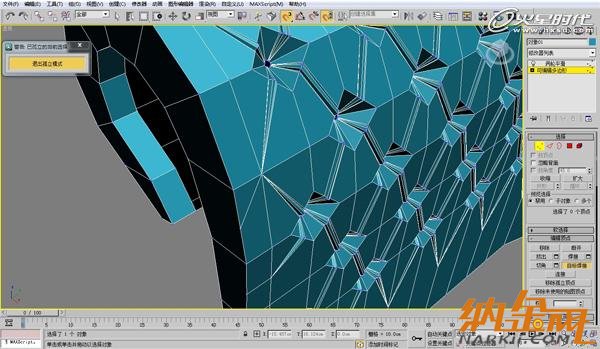

添加一個渦輪平滑修改器觀看一下效果。(圖26、27)

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

圖26

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

圖27

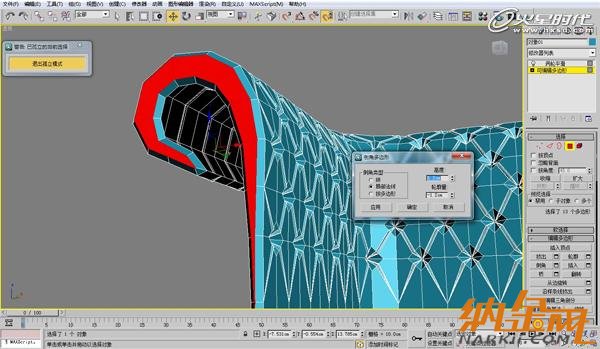

選擇側面使用倒角命令。(圖28、29)

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

圖28

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

圖29

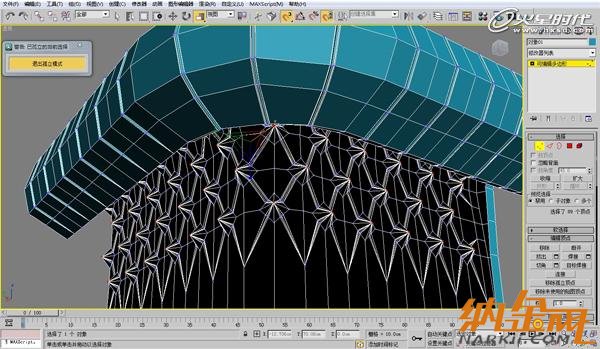

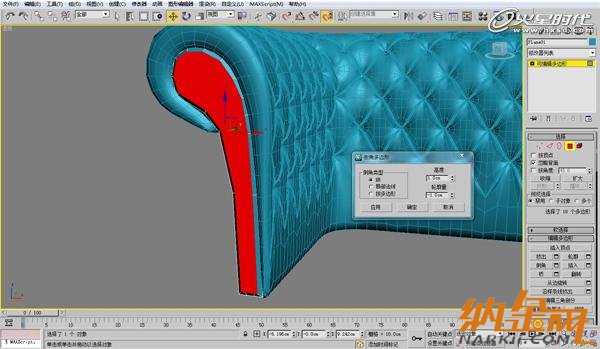

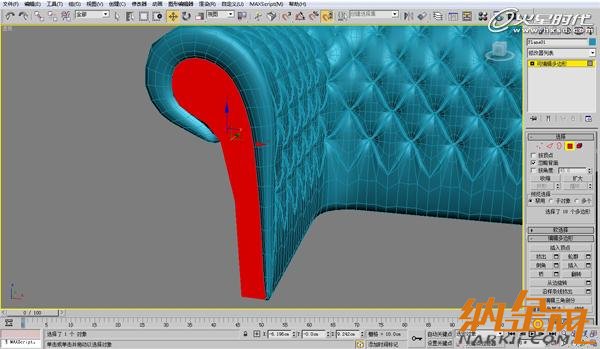

倒角的時候,倒角類型選擇局部法線,調整倒角高度和輪廓量。(圖30)

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

同樣,選擇扶手內芯的側面使用倒角命令,做出上圖中效果。接著將坐墊做出。(圖31、32)

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

圖31

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

圖32

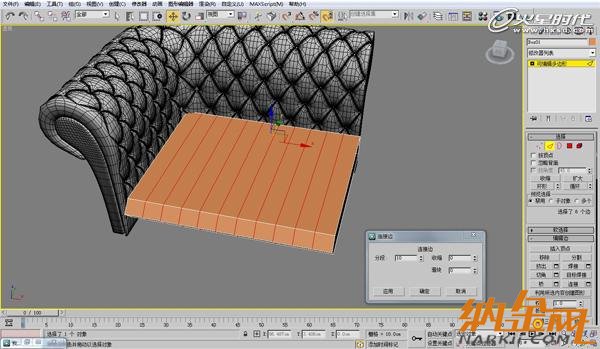

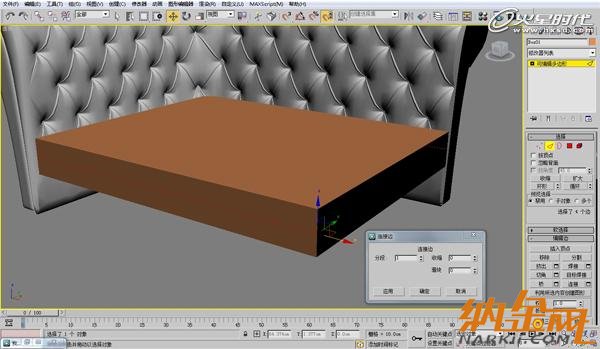

創建一個長方體,然后將其轉化為可編輯多邊形,打開編輯邊界面板,選擇側面,使用連接命令連接邊。(圖33)

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

圖33

繼續上步操作,連接邊,輸入分段數。(圖34)

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

圖34

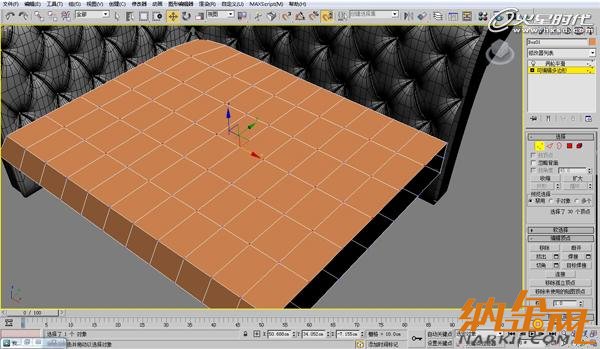

再次選擇頂點,依然遵循隔一選一的原則。(圖35、36)

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

圖35

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

圖36

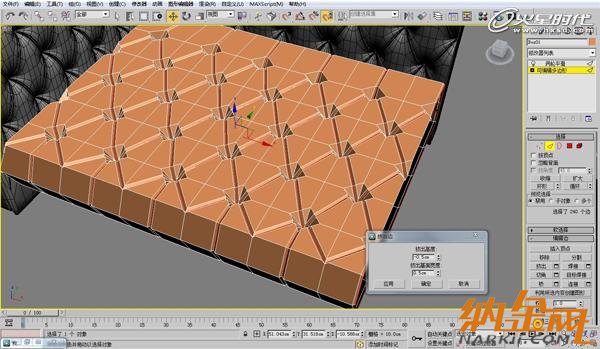

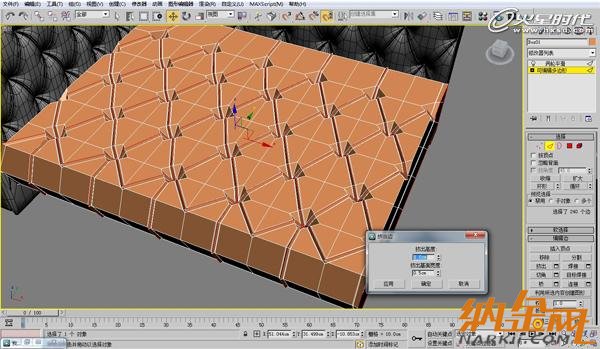

重復靠背的操作,將軟包坐墊做出。(圖37、38、39)

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程

圖37

3dsmax歐式沙發建模教程 飛特網 3dsmax建模教程
