3Dmax倒角剖面修改器使用介紹
本節匯寶盆為大家?guī)?lái)的是：3Dmax倒角剖面修改器使用介紹

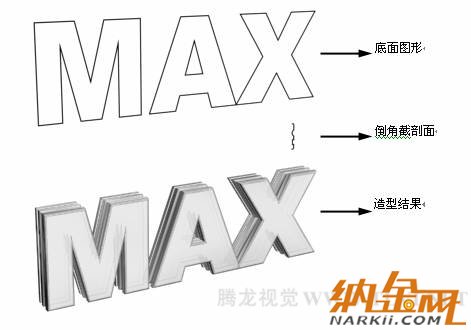

“倒角剖面”修改器使用另一個圖形路徑作為“倒角截剖面”來擠出一個圖形，如圖3-127所示。
圖3-127 倒角剖面
注意：制作成型后，作為倒角剖面的輪廓線不能刪除，刪除后，則倒角剖面失敗。“倒角剖面”與提供圖形的放樣對象不同，它只是一個簡單的修改器。
為圖形添加“倒角剖面”修改器的操作步驟如下：
（1）執行“文件”→“打開”命令，打開本書附帶光盤\chapter-03\“門框.max”文件，通過“按名稱選擇”的方式選擇場景中的“門框路徑”二維圖形。
（2）進入“修改”命令面板為其添加“倒角剖面”編輯修改器。
（3）在命令面板中出現的“參數”卷展欄內單擊“拾取剖面”按鈕，然后在場景中拾取用于倒角剖面的“剖面路徑”圖形，如圖3-128所示“參數”卷展欄。
圖3-128 “倒角剖面”參數卷展欄

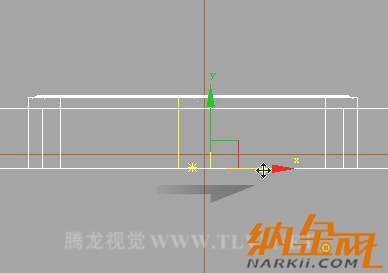

（4）接下來需要對“倒角剖面”修改器的剖面gizmo的位置進行調整。在修改器堆棧欄中展開“倒角剖面”修改器，然后選擇“剖面gizmo”選項，接著在“頂”視圖中向右移動剖面gizmo的位置，如圖3-129所示。
圖3-129 調整gizmo的位置

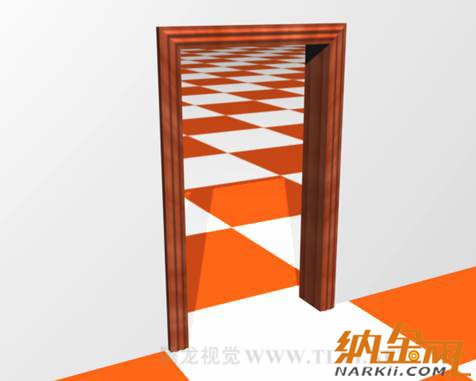

（5）至此完成整個門框模型的創建，效果如圖3-130所示。
圖3-130 門框模型
“倒角剖面”：在為圖形添加了修改器后，單擊“拾取剖面”按鈕，在視圖中拾取一個圖形或nurbs曲線來用于剖面路徑。

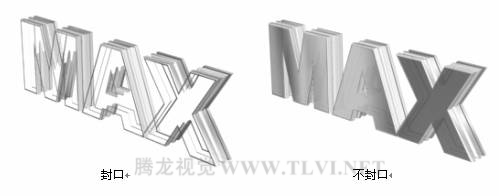

“封口”：該選項組中的兩個復選框，可對擠出圖形的底部和頂部進行封口，如圖3-131所示為進行封口和不進行封口的倒角形體。
圖3-131 封口
“封口類型”：設置倒角形體開始和結尾兩個封口面的類型。
“變形”：不處理表面，以便進行變形操作，制作變形動畫。
“柵格”：進行表面柵格處理，它產生的渲染效果優于“變形”方式。
“相交”該選項組的使用方法與前面所講的“倒角”編輯修改器中“相交”選項組的使用方法相同。該選項組用于去除倒角物體的異常突起部分。

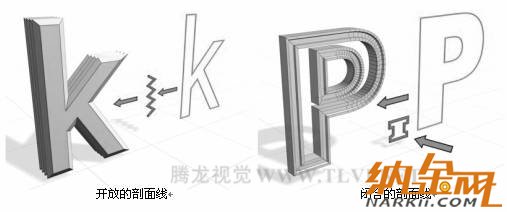

倒角剖面的剖面圖形既可以是開放的，也可以是閉合的，如圖3-132所示。
圖3-132 剖面線的不同類型
