SKETCHUP 導入掃描的圖面與相片

來源: 未知 | 責任編輯:嘀咕 | 發布時間: 2017-07-31 14:36 | 瀏覽量:

本節匯寶盆繼續為大家?guī)淼氖?a href="http://trusteddivorcelawyers.com/special/sketchupjc/">sketchup教程學習如何導入掃描的圖面與相片。

使用圖像對象(RasterContext Object)可以將掃描或傳真、相片導入設計圖上。依照格式的類型,有信賴性高的、也有較不具信賴的,另外為了能夠有好效率,導入圖像文件也有幾個幾個策略。



圖像對象的配置

將掃描的圖像文件導入到SketchUp有兩種方法:



1. 使用[文件] -> [插入] -> [圖像…]指令導入圖像文件。

2. 從桌面或Windows文件總管中直接將圖像文件拖曳到場景。



配置時可以使用在對角位置上的角落直接改變圖像的尺寸。配置后可以使用[比例]工具變更比例,或在圖像上按鼠標右鍵,在[圖像性質]對話框中更改尺寸。



比例變更另外有別的方法,就是使用[測量]工具在圖像上測量距離后,輸入尺寸,變更對象的比例。



圖像對象之移動

配置后,圖像對象可像其它對象一樣移動、旋轉。

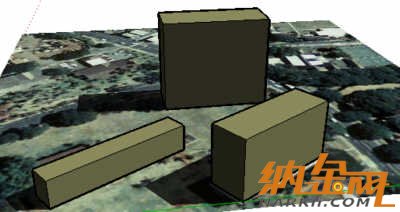

在圖像上直接繪圖,可以很快速展開基地設計周圍的背景。





這個不只可以在背景上顯示建筑物,也可將建筑物的陰影直接插入周圍環境中,對于都市計畫作業的實施相當快速、便利。



快速指引:這個相片拍攝的正確日期、時間知道的話,因為可以將建筑的陰影與影像上的陰影調成一致,所以能夠快速地指定建筑物大概的高程。



而且也可以將圖像對象利用在真實標志或招牌的制作上,操作方式只要將圖像拖曳到場上,將它配置在任意的表面上即可。



性質

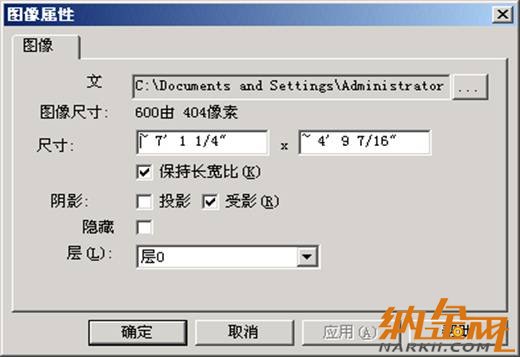

圖像對象有幾個可以調整的性質設定,要進入此設只要在場景中的圖像對象上按鼠標右鍵,選取[性質],如下列般的對話框即顯示出來:





[圖像尺寸]的數值是表示圖像的像素大小,另外[尺寸] 的數值為顯示在SketchUp上圖像對象的尺寸,[維持寬長比]的核選框如未打勾時,可以輸入與長寬比率無關的值,所以可以改變圖像的比率。



當做背景的圖像對象

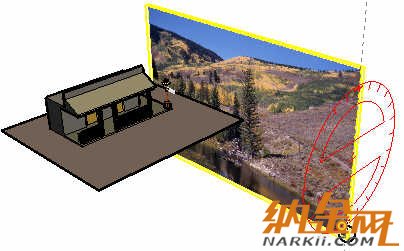

圖像對象與SketchUp其它面一樣可以移動到任何位置,要當做背景時,將[旋轉]工具置于邊線上,使用分度器將圖像轉為垂直。



陰影

注意在街燈旁的招牌投影到地面與影像后面。

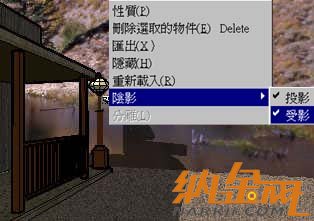

在圖像上接鼠標右鍵,將[陰影] -> [受影]選項設為無效,即可設定山的圖像不會接受陰影投射,這樣不論從那個視點看就都像背景。

本節sketchup教程完畢。
