3DMAX打造三維虛擬跑車

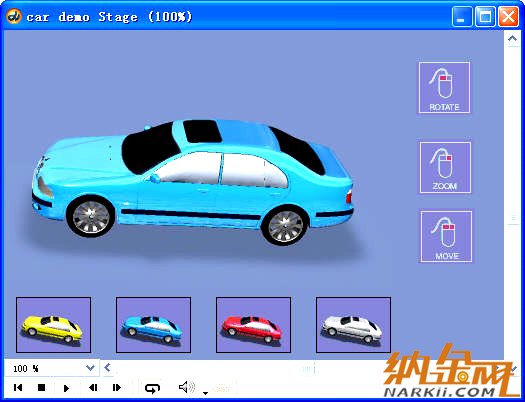

本節匯寶盆為大家?guī)淼氖?DMAX教程：如何打造三維虛擬跑車。這是一個令人激動的三維虛擬大制作，在這個實例中我們將使用3DS MAX、Photoshop、Director和Cult3D，制作一輛虛擬跑車。你可以從任何方位觀察這輛汽車，甚至可以通過單擊某個按鈕來動態改變汽車的顏色(圖1)。
3dsmax創建汽車模型圖1
在制作的過程中你將學會如何讓這4個功能強大的軟件默契地配合起來。本實例我們將在3DS MAX中創建汽車模型；在Cult3D制作可交互的汽車場景，最后在Director中進行媒體交互合成。在Director中不僅可以創建平面的演示文 檔，而且可以利用虛擬現實技術實現三維的演示空間。下面我們就開始動手吧!
具體建模的過程不是本實例的重點，大家可以參考一些網站的教學內容。如果怕麻煩的話，你也可直接下載汽車的三維模型。
由 于Cult3D并不渲染陰影，因此我們在3DS MAX中設置的燈光效果將會失去作用。因為陰影的著色需要耗費大量的計算量，增加著色的時間。對于Cult3D這樣的實時渲染引擎來說，增加著色時間將會 產生災難性的后果，因為漫長的等待將會使用戶對你的產品失去耐心，現在我們采用一些的技巧來實現陰影效果。
制作步驟索引：
一、在3DS MAX中創建汽車模型
?。ㄒ唬┲谱麝幱皥D片
（二）賦予陰影材質
?。ㄈ┙o車身賦予材質
二、在Cult3D制作可交互的汽車場景
三、在Director中進行媒體交互合成
一、在3ds max中創建汽車模型
（一）制作陰影圖片
1.啟動3ds max5，選擇"rendering→enviroment"選項，設置背景色為r=99g=115b=151。此顏色為演示屏幕的背景色。

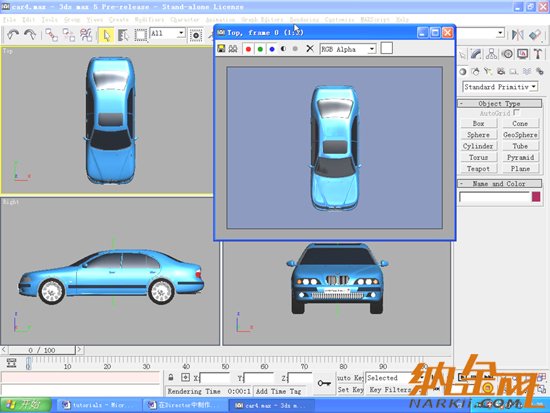

2. 在top視圖中，按f10打開著色窗口。單擊著色窗口中的files按鈕，設置輸出文件名為car保存類型為tga，單擊保存按鈕。彈出targa image control窗口，設置輸出32位的帶alpha通道的tga文件。alpha通道可以讓我們很容易從背景中選擇汽車的輪廓。單擊render按鈕進行 著色（圖2）。
用3dsmax創建汽車模型圖2

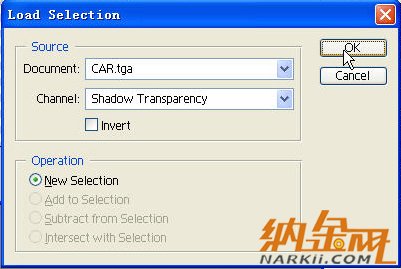

3.啟動photoshop7.0，打開著色后生成的car.tga文件，將圖層layer 0更名為shadow，選擇"select →load selection"選項，如（圖3）設置好后，單擊ok按鈕，則汽車輪廓被選中，這就是alpha通道的神奇所在。
用3dsmax創建汽車模型圖3
4.選擇"select → modify →expand"選項，將選區擴大10個像素。以黑色填充選區，按"ctrl+d"撤銷選區。
5.選擇"filter → blur → gaussian blur"，調整模糊的范圍，使輪廓看起來像陰影的效果，單擊ok按鈕。
6. 新建圖層background，在圖層面板中，將background層移動到shadow圖層的下面。選擇前景色為r=99g=115b=151，即我 們在3ds max中設定的背景色，以該顏色填充background圖層，這樣可以使背景能夠和陰影很好地融合在一起。
7.調整shadow圖層的fill為50%，這樣使陰影看起來更加柔和一點。合并兩個圖層，將文件另存為car_shadow.psd。
（二）賦予陰影材質

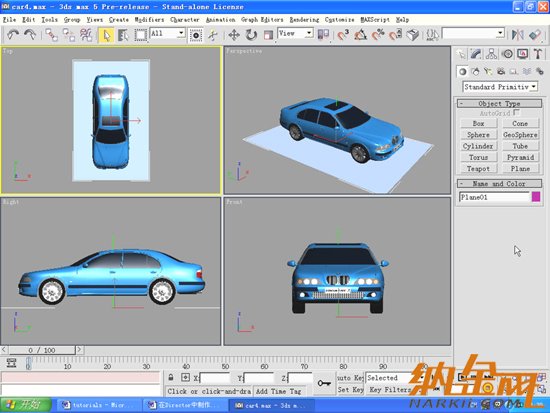

1.啟動3ds max5，在top視圖的面板中選擇創建按鈕進入命令面板。單擊下面的幾何體按鈕，并在object type面板中選擇plane按鈕，在汽車下方創建一個plane對象，將它調整到汽車的下方如（圖4）。
用3dsmax創建汽車模型圖4
2. 按m鍵打開材質編輯器，選中一個新的材質"shadow"，單擊材質分配 按鈕，將它指定給plane對象。設置材質的self-illumination值為100，這樣能夠使plane對象和背景融合在一起。 3.展開blinn basic parameters面板，在diffuse最右邊小方框上單擊，打開材質瀏覽窗口，選擇bitmap貼圖，然后按下ok按鈕。在彈出的"select bitmap image file"窗口中選擇car_shadow.psd文件，單擊打開按鈕。

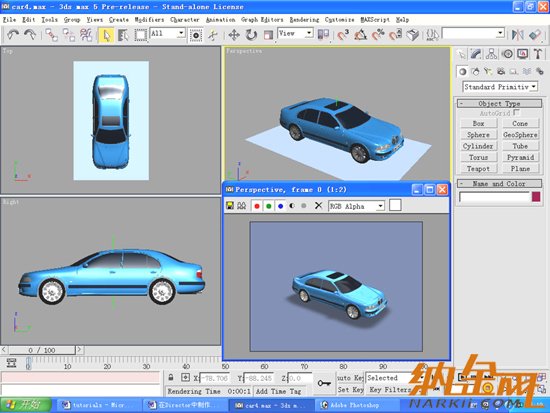

4.彈出"psd input options"窗口，選中collapsed選項，單擊ok按鈕。這樣便完成了陰影的制作。其效果如（圖5）所示。
用3dsmax創建汽車模型圖5
（三）給車身賦予材質
1.首先利用photoshop制作四幅同樣大小的圖片，分別以藍色、紅色、灰色、黃色填充。并分別以blue.jpg、red.jpg、gray.jpg、yellow.jpg作為文件名存盤。這四幅圖片用于實現車身顏色的動態改變。
2. 在3ds max5中，按m鍵打開材質編輯器。選中車身所使用的材質，展開maps面板，選中diffuse貼圖，單擊diffuse右側的none按鈕，選擇 bitmap貼圖，然后按下ok按鈕。在彈出的"select bitmap image file"窗口中選擇blue.jpg，單擊打開按鈕。
3.單擊工具欄上的連接按鈕 ，單擊plane對象，然后向上拖動鼠標，將連接線牽引至車身上時松開左鍵確認，車身會閃一下表示連接完成。重復上述步驟，將四個車輪和車身連接起來。這樣我們在轉動車身時，車輪和陰影將會跟著移動。
好 了，下面我們可以將汽車模型輸出為c3d文件了，在right視圖中，選擇"file → export"，輸入文件名為car_model，輸出類型為cult3d designer(c3d)，單擊保存按鈕。彈出cult3d輸出窗口（圖6），展開materials節點，設置陰影材質的材質屬性為 constant，單擊apply按鈕，提交修改。按save按鈕保存c3d文件。ok，保存好文件，下期我們將在cult3d designer和direcotr繼續完成剩下的操作。
用3dsmax創建汽車模型圖6
我們在3ds max和photoshop中對跑車的建模已經完成了，現在我們將繼續在cult3d designer（以下簡稱cult3d）制作可交互的汽車場景，然后在direcotr mx中完成媒體合成。 二、用cult3d制作可交互的汽車場景
1.運行cult3d，選擇"file →add cult3d designer file"，在彈出的打開文件對話框中，選擇car_model.c3d文件。
2.拖動event map窗口中的 world start事件至右側的空白區域。創建一個新的world start_1事件。
3.選擇action窗口，展開object motion節點，從中拖動arcball圖標到world start_1事件上，然后松開鼠標。這樣兩者之間就建立了連接關系。
4.選擇scene graph窗口，展開rootnode節點，從中拖動"汽車" 圖標至event map窗口中的arcball圖標上。

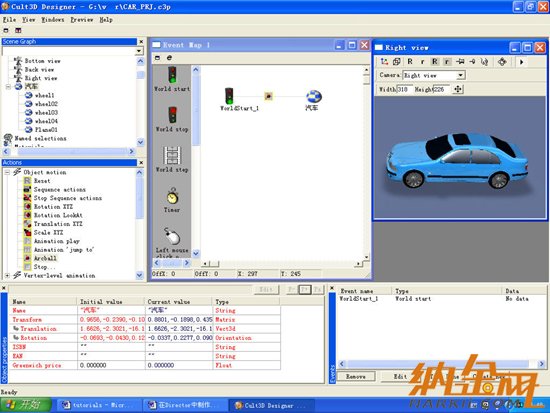

5.單擊預覽窗口的run按鈕，你就可以任意拖動汽車，從不同的方位觀察汽車模型了（圖7）。下面我們要來施加紋理行為，使汽車的顏色能夠動態地改變。
用3dsmax創建汽車模型圖7

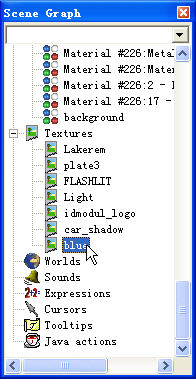

6.選擇scene graph窗口，展開textures節點，從中找到bule節點，bule節點就是我們給車身賦予的紋理貼圖（圖8）。
用3dsmax創建汽車模型圖8

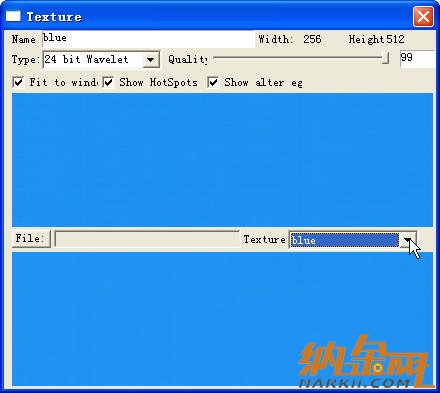

7.在bule節點圖標上雙擊，顯示紋理編輯窗口。此時藍色圖片就顯示在此窗口的下方（圖9），拖動quality滑塊至最右邊，以最好的質量來顯示紋理。
用3dsmax創建汽車模型 圖9
8.分別選中show hotspots（顯示熱點）和show alter ego（顯示改變的圖片）復選框，將打開hotspots窗口和文件選擇窗口。
9.單擊file按鈕右側的texture下拉按鈕。從下拉按鈕中選擇blue紋理，則blue紋理就顯示在文件選擇窗口中（圖9）。
10.單擊hotspots窗口中的add按鈕，將當前的紋理加為熱點。此時在texture窗口中就出現了一個方框，這代表熱點范圍。
11.分別用鼠標向右下角拖動圖上的方框，使它正好和圖片大小一致。 12.單擊hotspots窗口中的acquire按鈕，把blue圖片加入到alter ego框中。好了，第一種顏色我們已經設置好了，下面我們要把紅色、灰色、黃色也加入進來。
13.單擊texture窗口中的file按鈕，打開圖片選擇窗口，選中red.jpg文件。
14.單擊打開按鈕，返回到紋理設置窗口。在file按鈕下，紅色的圖片就顯示出來了。
15.單擊hotspots窗口中的add按鈕，增加新的熱點，調整熱點區域大小與藍色圖片一致。單擊actuire按鈕，加入紅色圖片。
16.重復8~10步驟，將gray.jpg和yellow.jpg文件也加入進來。
現在，scene graph窗口中的textures節點下的blue紋理就有了四個新的紋理節點，分別是我們前面加入的藍色、紅色、灰色和黃色，效果如圖10所示。
用3dsmax創建汽車模型 圖10
17. 從event map窗口中，依次拖動四個manual事件至窗口右側的空白區域，并分別更名為event_blue、event_red、event_gray和 event_yellow。我們將在director中利用腳本觸發這些事件。cult3d的事件中，只有manual事件可以在外部程序（如 director）中觸發。
18.拖動action窗口中textures節點下的toggle hotspot's alter ego圖表分別至event map窗口中的event_blue，event_red，event_gray和event_yellow事件上。
19.從scene graph窗口中的textures節點下分別拖動hotspot、hotspot_1、hotspot_2和hotspot_3上，建立聯系，最后結果如圖10所示。
下面就可以輸出為.co文件了，選擇"file →save internet file"選項，在彈出的保存文件窗口中設置文件名為car.co，單擊保存按鈕。
在 彈出的保存設置窗口中，單擊geometries標簽，選擇select all按鈕。在compression下拉菜單中選擇壓縮方式為mesh level 2，選中窗口下方的use "smart save"選項，單擊save按鈕進行保存。三、在direcotr中進行媒體合成
cult3d場景制作好了后，剩下的事情交給direcotr mx來完成。
1.啟動direcotr mx，在電影屬性面板中設置電影的大小和背景
2.選擇"insert → control → activex"。
3.在控件選擇對話框中，選擇cult 3d activex player控件（圖11），單擊ok按鈕。如果找不到該控件，請正確安裝cult3d viewer plug-in。
用3dsmax創建汽車模型 圖11
4.彈出activex屬性對話框，這里可以定制控件的相關屬性。

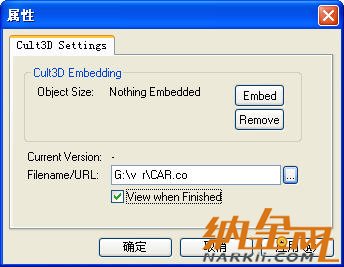

5. 單擊custom按鈕，彈出屬性設置對話框（圖12）。該對話框提供了兩種連接到cult3d場景的方式：嵌入方式和鏈接方式。使用嵌入方 式，cult3d場景發布后將嵌入在可執行文件中，無須另外提供co文件，而使用鏈接方式，必須提供相應的.co文件。但是使用嵌入方式將增加可執行文件 的大小，一般不提倡這么做。
用3dsmax創建汽車模型 圖12
6.單擊filename/url后面的瀏覽按鈕，選擇所需的場景文件，單擊打開按鈕。
7.選中view when finished選項，當cult完成著色后，將自動顯示。點擊 ok 回到編輯界面，cult3d物件已經顯示在角色面板里。
