螺紋maya建模教程

來源: 未知 | 責任編輯:CHH | 發布時間: 2017-07-05 17:22 | 瀏覽量:
本節匯寶盆為大家?guī)淼穆菁ymaya建模教程如下:

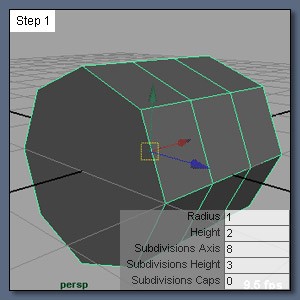

1.創建一個多邊形圓柱體,參數設置為:
  Radius = 1
  Height = 2
  Subdivisions Axis = 8
  Subdivisions Height = 3
  Subdivisions Caps = 0
  將其沿 Z 軸旋轉90度





   2.在 Modeling 菜單模式下進入 Edit Polygons>Split Polygon Tool 選項盒,點擊 Reset Tool 按鈕并將 Number of Magnets 設為 7,Magnet Tolerance 設為 100。
  下面開始分割多邊形,如圖所示,因以打開捕捉并設置為7,所以標號為1-9的切割點應以每增加一單位的分割量均勻分布。為了避免發生錯誤,第一點應從標注為紫色的邊開始,最后一點應從標注為黃色的邊開始。



螺紋maya建模教程

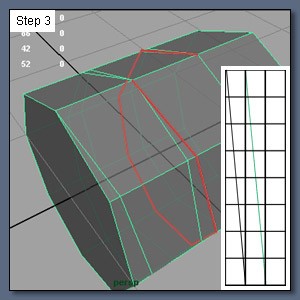

  3.重復上一步再分割一段圓柱。


螺紋maya建模教程

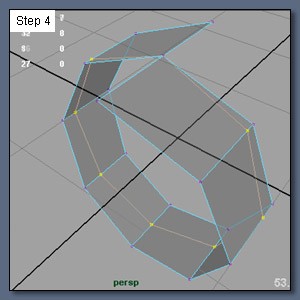

  4.刪除面生成如下圖所示多邊形,將圖中黃色標注的邊刪除,最后刪除黃色標注的點。
  最終你將剩下8個4邊形。

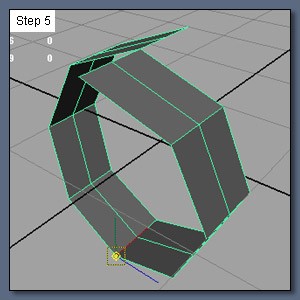

  5.選擇你的物體,進入Split Polygon Tool 選項盒,將 Number Of Magnets 設為1,如圖沿中間分割多邊形。按下 Insert 鍵坐標點移動到如圖標注位置(按住 v 鍵可在移動時打開點捕捉)。


螺紋maya建模教程

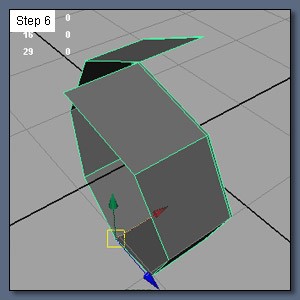

  6.如圖移動第5步切割的邊使其靠近多邊形右側的邊緣。

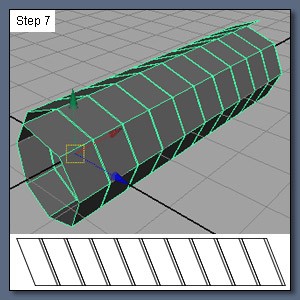

  7.執行 Edit>Duplicate 復制9個,并通過點捕捉移它們組成如下圖所示物體。
  選擇所有物體,執行 Polygons>Combine 將它們合并,并執行 Edit Polygons>Merge Vertice 合并所有的點。


螺紋maya建模教程



  8.選擇所有大塊的面,執行 Edit Polygons>Extrude,在 Channel Box中將 Keep Faces Tog 設為1(on),如圖所示沿x、y軸擠出面。


螺紋maya建模教程

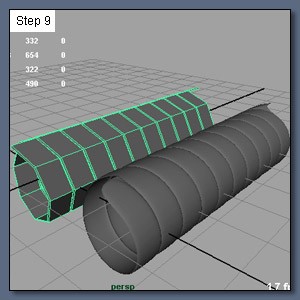

  9.執行 Polygons>Smooth,你將得到如下圖所示的最終效果。通過這種方法,你可以制作出很真實的網球拍或一把劍的把手。


螺紋maya建模教程

本螺紋maya建模教程完,教程相關軟件推薦:maya軟件下載
