使用ProceduralMeshComponent實現模型實時切割

來源： 52vr | 責任編輯：傳說的落葉 | 發布時間： 2019-06-13 08:19 | 瀏覽量：

這篇文章介紹了如何使用UE4.13的ProceduralMeshComponent來實現針對一個模型的實時切割。

背景說明

在游戲潛龍諜影崛起：復仇中，主角可以針對場景中的大部分物體進行實時切割。在游戲中，玩家需要指定一個切割平面，在主角揮刀后，對應的物體便可以根據這個平面進行切割。

在UE4中可以使用Apex Destruction來實現物體的破碎效果，但由于該破碎效果是離線生成的，換句話說一個DM只能夠有一種破碎效果，因此無法達成實時切割的效果。

在UE4.13中，Epic加入了ProceduralMeshComopnent插件，使用這個插件可以進行針對于模型的實時切割操作。

前置準備工作

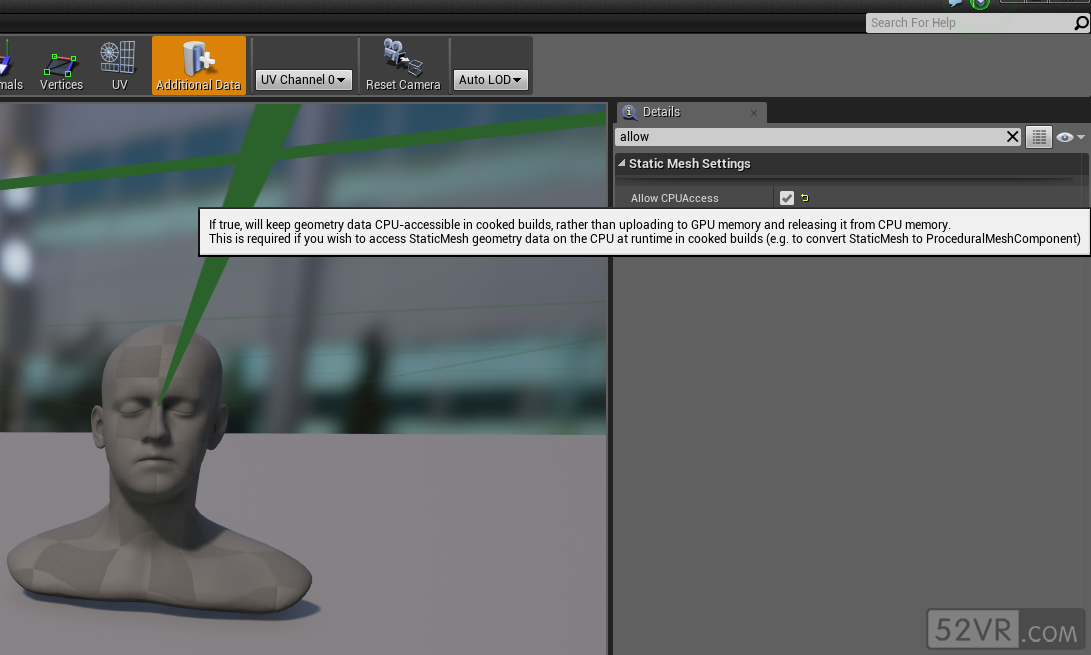

首先準備好需要進行切割的模型，我這里使用的是UE4示例中的人頭模型。值得一提的是，由于要達成實時切割的目的，因此需要啟用StaticMesh中的AllowCPUAccess屬性。

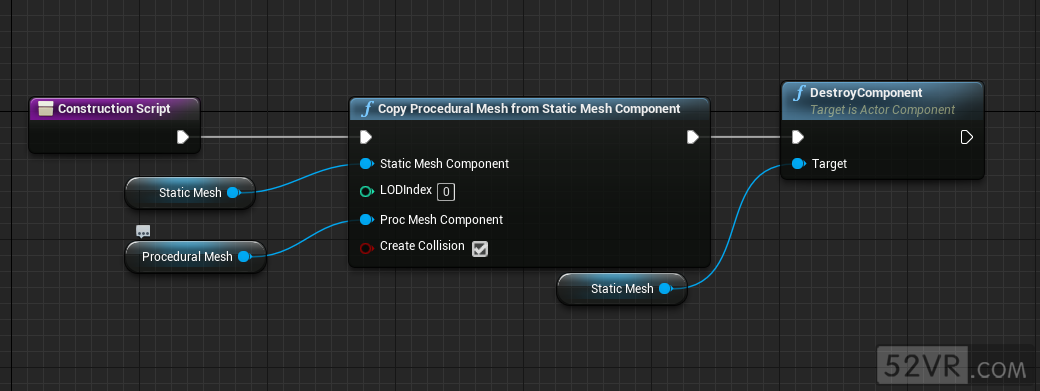

新建ActorBP，添加Procedural Mesh Component，調用CopyProceduralMeshfromStaticMeshComopnent方法來生成一個Procedural Mesh Component.

模型切割

ProceduralMeshComponent有Slice Procedural Mesh函數，這個函數可以將Procedural Mesh進行切割，并且生成另外的一半模型塊。

參數介紹：

Plane Position: 世界坐標系下該平面的中心位置

Plane Normal: 世界坐標系下該平面的發現

Create Other Half: 是否將切下來的那一塊模型獨立出來

Cap Option: 切面狀態

No Cap: 切面不縫合，模型中空

Create New Section for Cap: 切面縫合，使用自定義的材質

Use Last Section for Cap: 切面縫合，使用與模型一樣的材質

Cap Material: 如果Cap Option是Create New Section for Cap時自定義的材質

效果如下：

原理分析

在UKismetProceduralMeshLibrary::SliceProceduralMesh()函數中，可以看到它實現的方法如下：

[代碼]：


									01

									SliceProceduralMesh(plane)

									02

									1. create two maps of base vert index to vert index m1,m2

									03

									2. for each vertice∈{v}

									04

									3.     if (vertice on the positive side of the plane)

									05

									4.         m1←vertice

									06

									5.     else

									07

									6.         m2←vertice

									08

									7. create two sections s1,s2

									09

									8. for each face∈{(v1,v2,v3)}

									10

									9.     if (v1,v2,v3on the positive side of the plane )

									11

									10.         s1←v1,v2,v3

									12

									11.     if (v1,v2,v3on the negative side of the plane )

									13

									12.         s2←v1,v2,v3

									14

									13.     else

									15

									14.         s1← positive vertices

									16

									15.         s2← negative vertices

									17

									16.         find clipped verticesvclip1,vclip2,vclip3,vclip4

									18

									17.         triangulate the clipped polygon

									19

									18. create cap geometry for s1,s2

									20

									19. create collision convex shape for s1,s2
