UnrealEngine4Smear Frame效果的實現與分析

來源: 52vr | 責任編輯:傳說的落葉 | 發布時間: 2019-06-13 08:37 | 瀏覽量:
這篇文章介紹了類似守望先鋒中的幀轉移模糊(Smear Frame)效果。

該效果由Jan Kaluza實現,本博客的介紹已獲得原作者同意。

Github地址:傳送門

效果

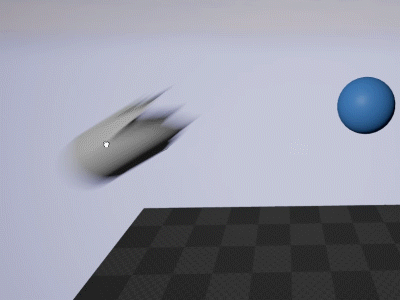

效果圖如下,兩個模型實際上都是球:

Unreal Engine 4 —— Smear Frame效果的實現與分析


Tessellation

在本質上,這個效果是使用PN Tessellation來對模型進行曲面細分,然后使用world displacement通道來進行頂點的偏移操作。Tessellation能夠給模型帶來更多的細節,例如盔甲上的凹痕、地形的小起伏等。

但是需要注意的是:Tessellation非常耗費資源,并且Unreal Engine 4在目前為止(4.12.4)也只支持Windows平臺的Tessellation。所以如果需要使用Tessellation的話,需要注意性能以及多平臺的處理。

邏輯實現

需要實現這個功能,首先需要獲得當前物體在前一段時間的偏移量,因此這里創建了一個Component,在每次Tick的時候更新Previous Position。在使用Previous Position進行計算最后,將最后的偏移量傳入Dynamic Material Instance進行計算即可。

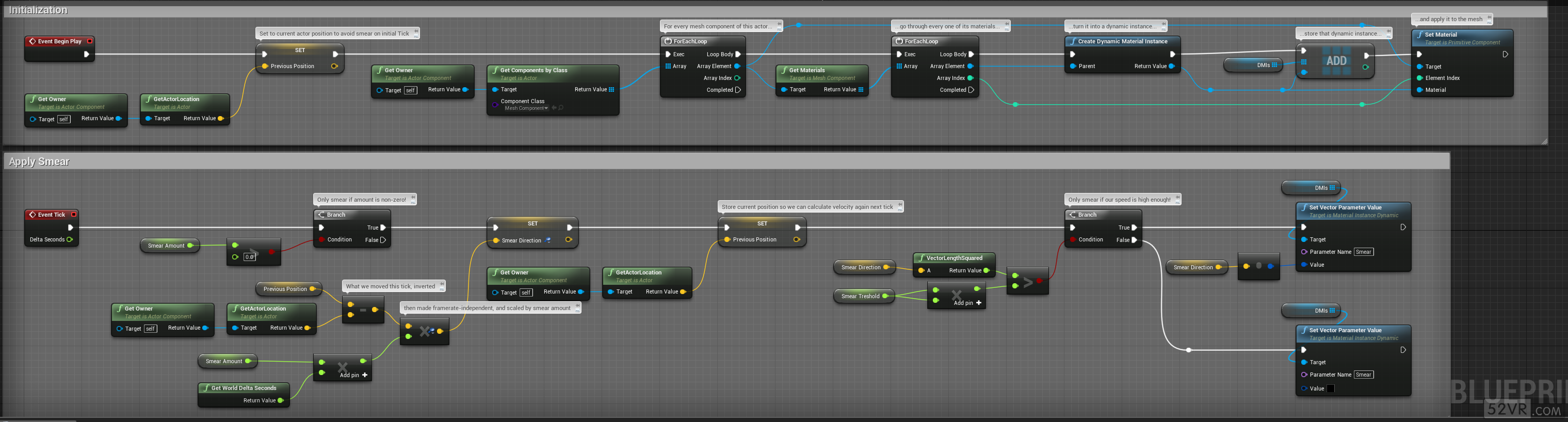

完整BP如下:


Unreal Engine 4 —— Smear Frame效果的實現與分析


材質實現

前提條件

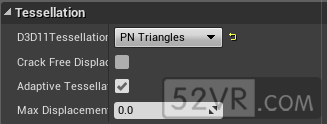

該材質需要啟用Tessellation,選中D3D11Tessellation,設定為PN Triangles,記得啟用Adaptive Tessellation。


Unreal Engine 4 —— Smear Frame效果的實現與分析


此外,由于在Vertex Shader中,無法轉換到Local Transform進行計算,所以這里需要兩個額外的UV通道用來傳遞Position信息,因此需要進行設定。


Unreal Engine 4 —— Smear Frame效果的實現與分析


材質函數封裝

CustomUV通道

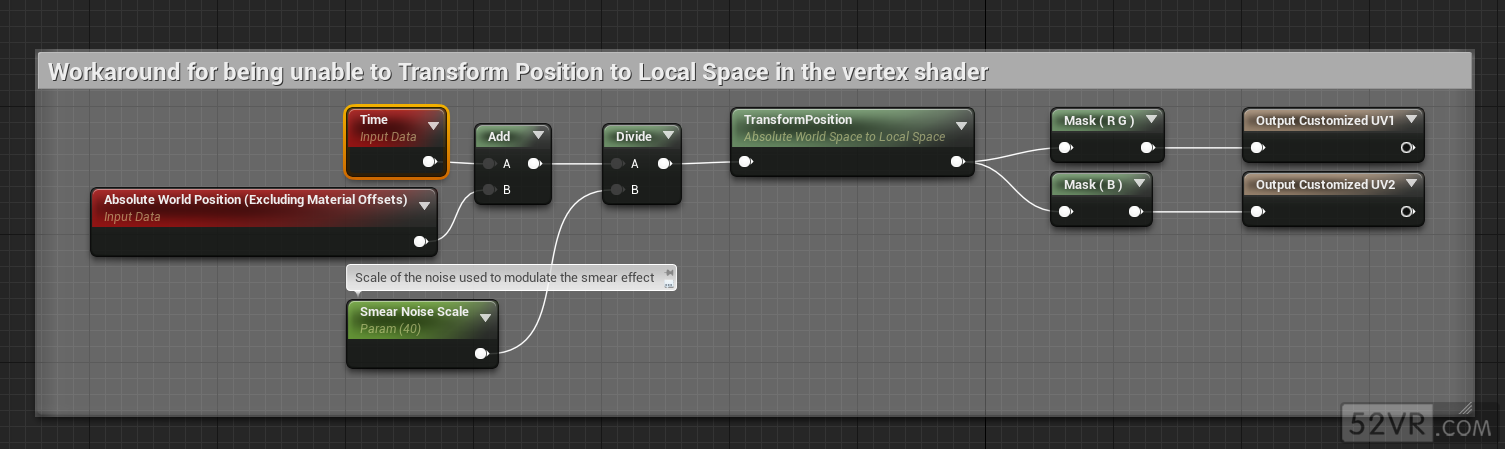

在這個材質函數中,將Position的X、Y信息儲存在Custom UV1中,將Z儲存在Custom UV2中。


Unreal Engine 4 —— Smear Frame效果的實現與分析

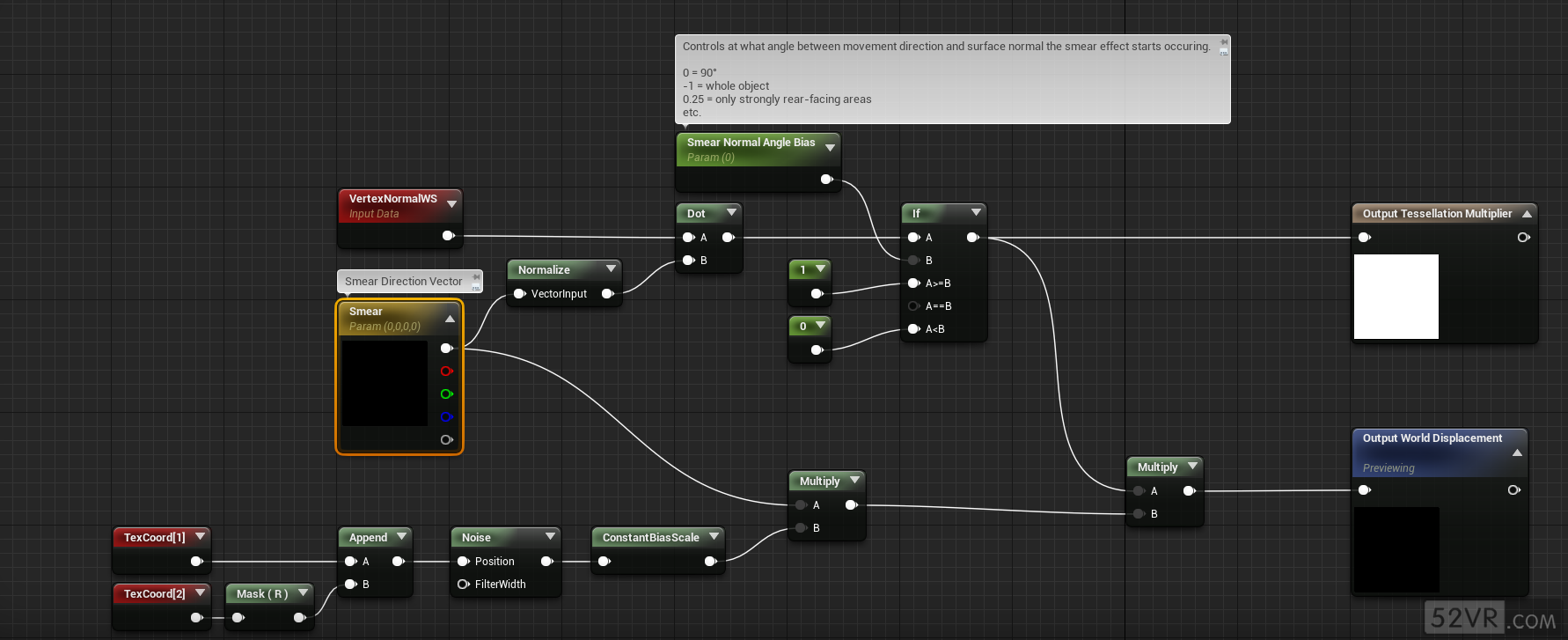

偏移量的計算

Smear效果的特征之一就是這個模型的后面那一塊(運動反方向)會產生轉移模糊的效果,因此需要將Smear的方向與VertexNormal進行點乘,大于0的頂點才進行處理。


Unreal Engine 4 —— Smear Frame效果的實現與分析

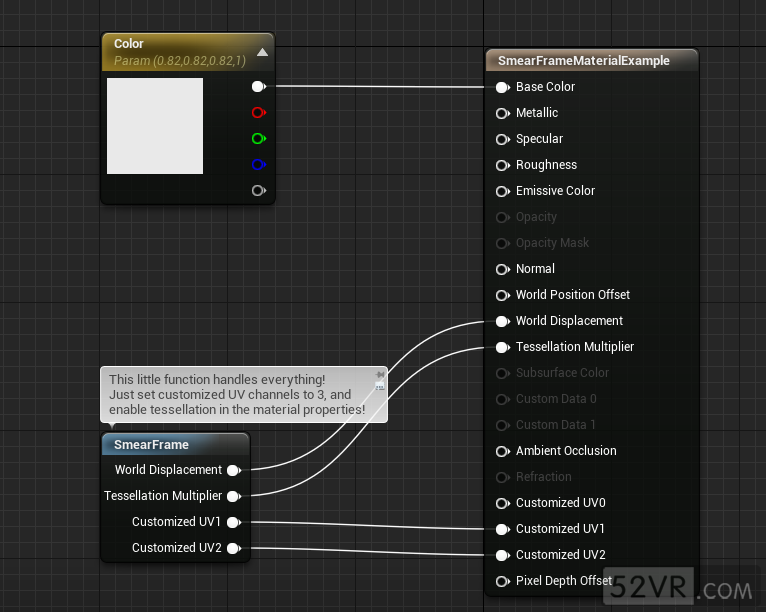

整個材質函數便封裝完畢,使用方法如下:


Unreal Engine 4 —— Smear Frame效果的實現與分析


注意事項

在Component的邏輯中可以看到Smear的表現效果與幀率有比較大的相關性。在幀率很低的情況下會導致Smear過大,在幀率很高的情況下則會導致Smear過小。

一種可行的方法是針對于Component進行鎖幀處理,讓其固定在一個幀率下運行即可。

我進行了這一塊的處理,并且已經Pull Request。
