埃姆斯時尚休閑椅的3D模型圖
導言：
大家好，今天我們來制作椅子腿，下面我們就開始吧。
四、創建椅子腿

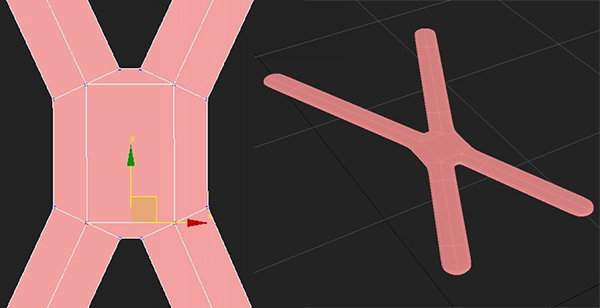

首先我們創建一個平面，然后在平面上垂直添加一條線，橫向添加兩條線。再調整它們?nèi)鐖D中的樣子。（圖01）
3ds Max教程：埃姆斯時尚休閑椅的制作_椅腿圖01

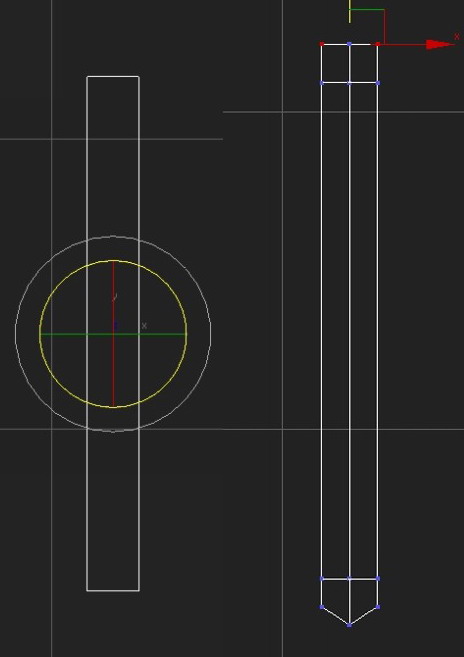

作為主要支撐的腿腳是一個五星形狀，創建一個圓柱放在我們剛剛創建的平面旁邊。這對于我們要復制4個腿的時候有很大的幫助。（圖02）
3ds Max教程：埃姆斯時尚休閑椅的制作_椅腿圖02

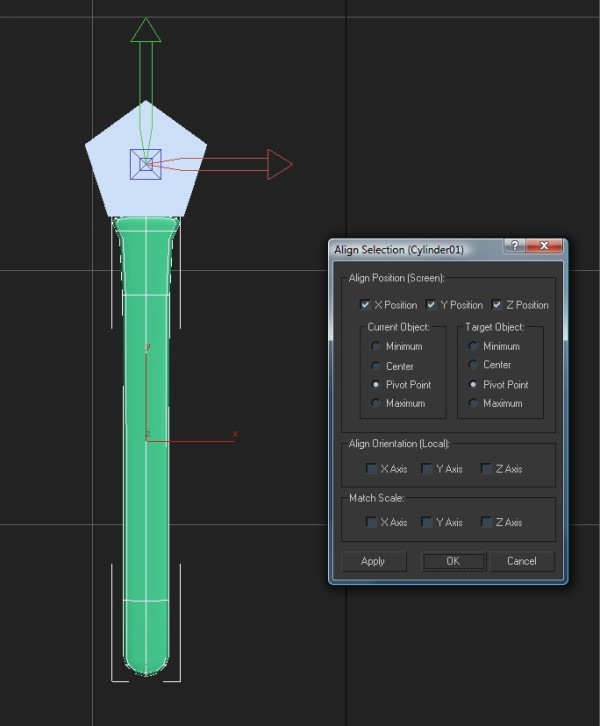

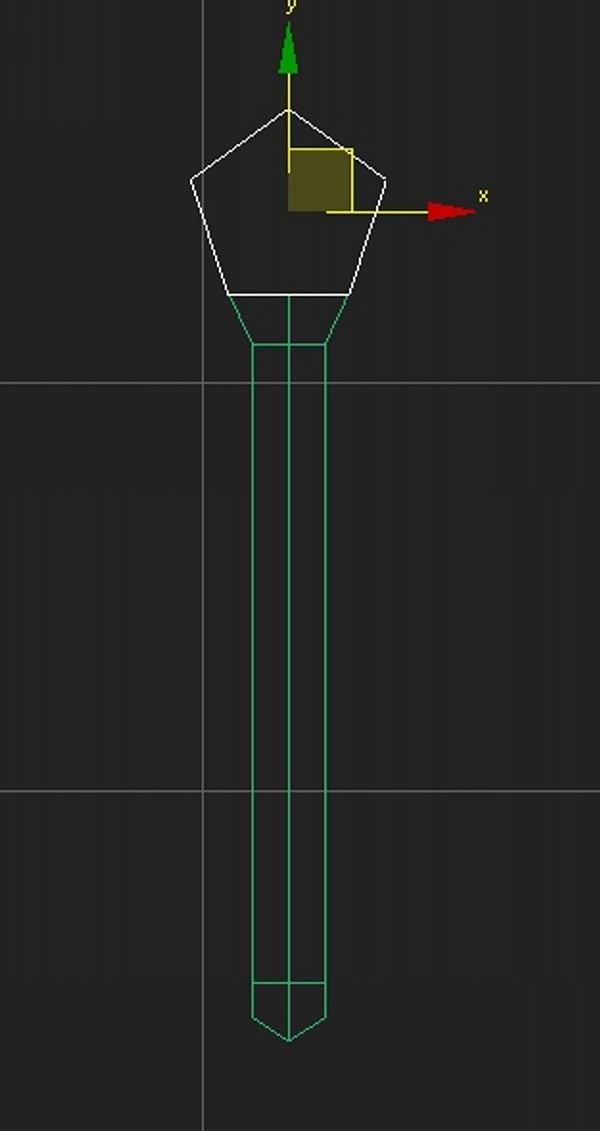

復制之前的殼修改器和渦輪平滑修改器，并進行調整（我把殼修改器參數調小了一些）。調整五星形狀物體的中心點。這樣可以方便你復制和旋轉它。（圖03）
3ds Max教程：埃姆斯時尚休閑椅的制作_椅腿圖03

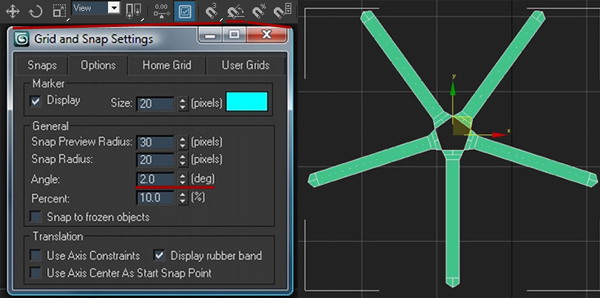

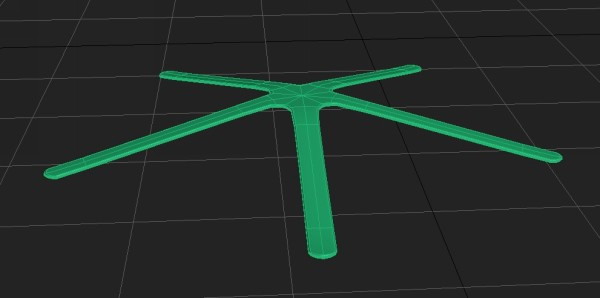

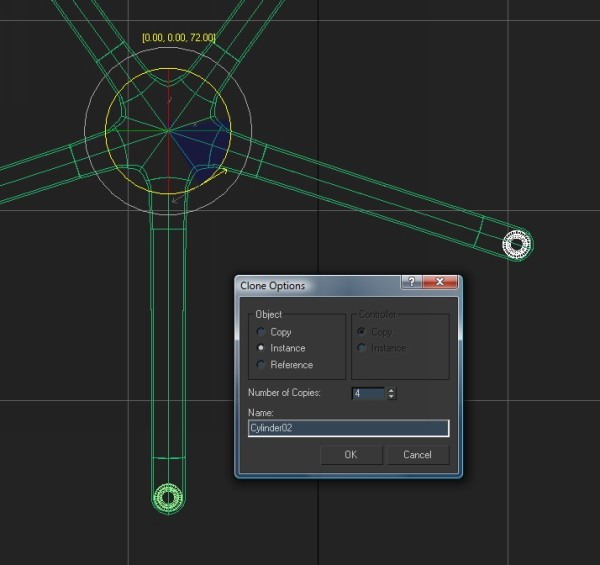

選擇這個腿然后進行旋轉復制，角度設置為72度。用鼠標右鍵點擊角度按鈕，數值調整為2。然后按住Shift鍵進行旋轉復制出4個椅腿。使用附加命令把它們組成為一個物體。如果要這樣做的話，你就必須先刪除它們的修改器。不然你把它們附加后，它們的修改器也將被復制，同樣效果也會增加好幾倍。（圖04）
3ds Max教程：埃姆斯時尚休閑椅的制作_椅腿圖04

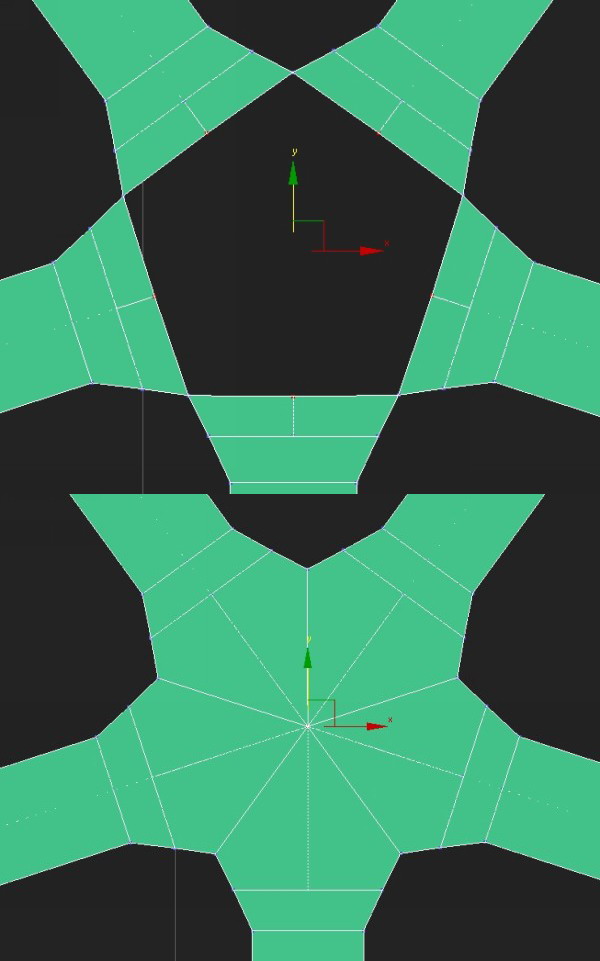

選擇它們的頂點如圖中一樣進行操作。（圖05）
3ds Max教程：埃姆斯時尚休閑椅的制作_椅腿圖05
然后根據參考圖片把中心點抬高一些。（圖06）
3ds Max教程：埃姆斯時尚休閑椅的制作_椅腿圖06

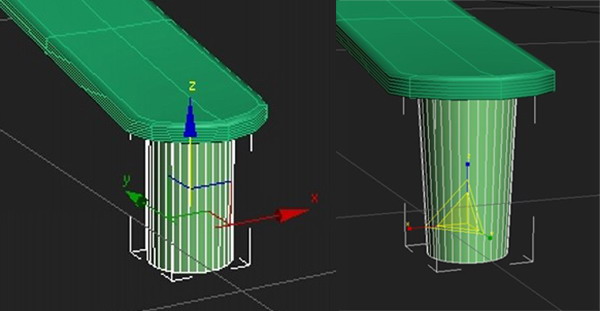

創建一些圓柱放置在這些腿的邊緣。根據照片用眼睛測量一下它的長度，然后選擇圓柱底部的頂點進行縮放，如圖中所示。（圖07）
3ds Max教程：埃姆斯時尚休閑椅的制作_椅腿圖07
再創建一個圓柱或者直接復制你剛才創建的圓柱。然后使用擠出效果，制作成圖中的樣子。（圖08）
3ds Max教程：埃姆斯時尚休閑椅的制作_椅腿圖08
同樣再把這個小的圓柱進行復制，然后把它們也附加在一起。（圖09）
3ds Max教程：埃姆斯時尚休閑椅的制作_椅腿圖09
在底部創建一個軟管物體，并給它一些分段。（圖10）
3ds Max教程：埃姆斯時尚休閑椅的制作_椅腿圖10

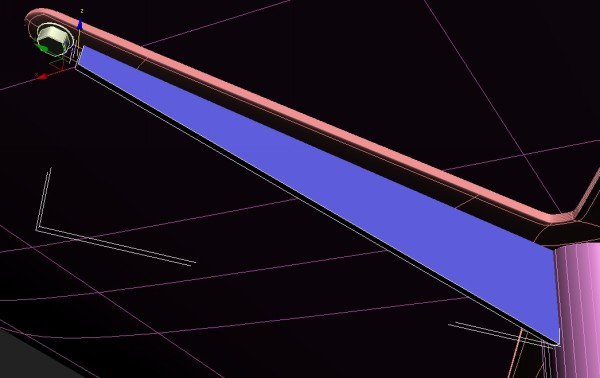

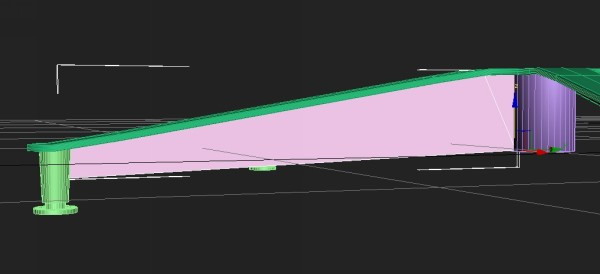

然后再創建一個Box，放置在軟管和小椅腿的之間并調整好形狀。（圖11）
3ds Max教程：埃姆斯時尚休閑椅的制作_椅腿圖11
然后我們進行它與軟管接觸部分的調節，調增為圖中所示。（圖12）
3ds Max教程：埃姆斯時尚休閑椅的制作_椅腿圖12

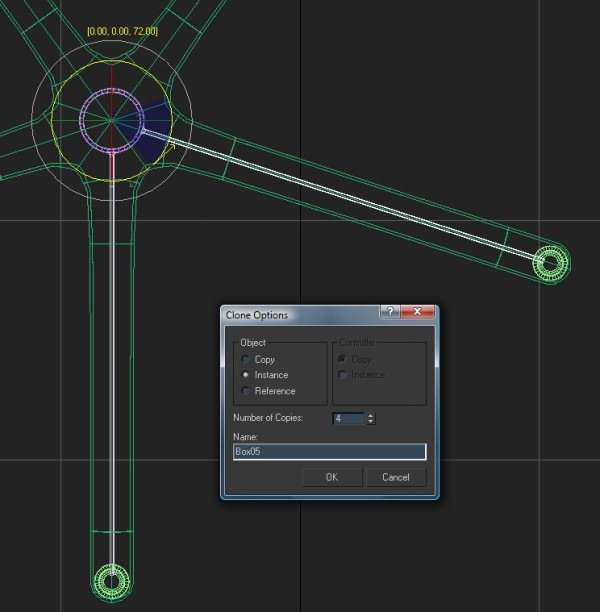

調整好后，我們同樣要把這個Box進行復制4個出來。（圖13）
3ds Max教程：埃姆斯時尚休閑椅的制作_椅腿圖13

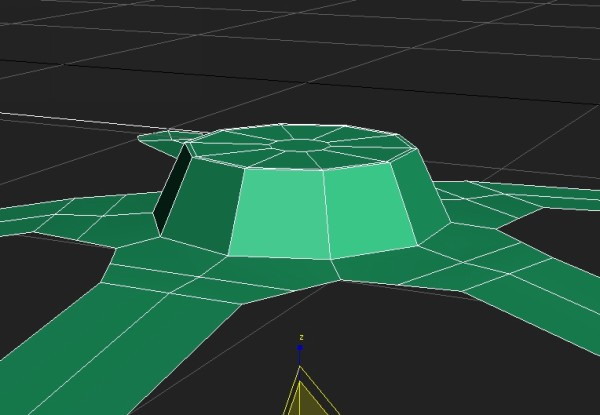

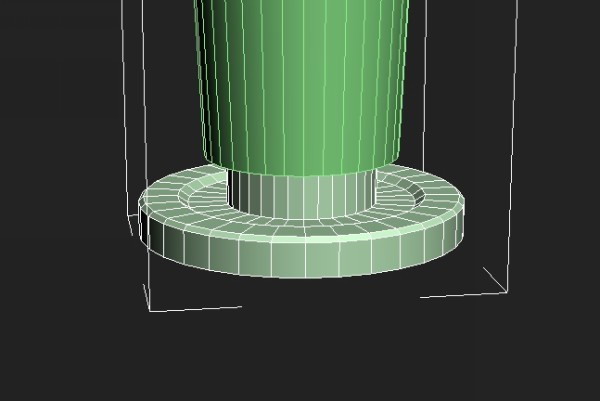

然后對椅腿中央使用擠出工具，并進行細微的調整。并且在邊處添加兩條環形邊。（圖14）
3ds Max教程：埃姆斯時尚休閑椅的制作_椅腿圖14

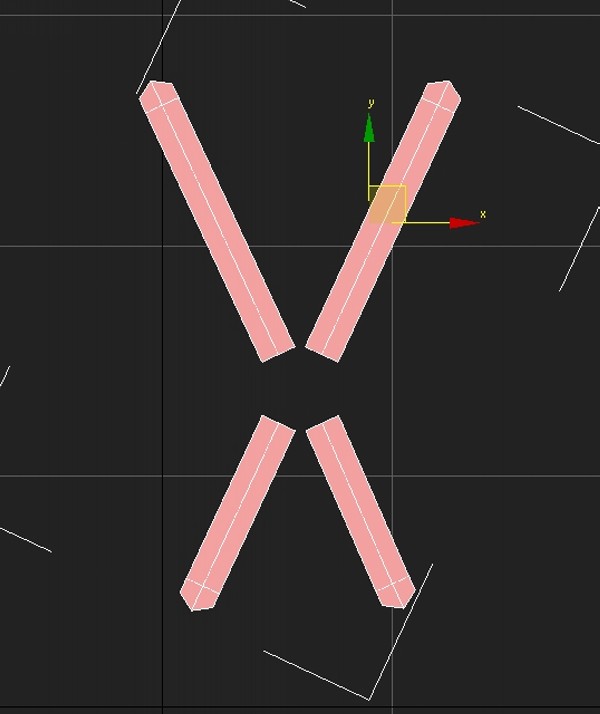

現在我們要創建的部分是椅腿與座位相交的部分。首先創建一個平面，并給它一些細分然后復制一個，調整為圖中樣子。（圖15）
3ds Max教程：埃姆斯時尚休閑椅的制作_椅腿圖15
再復制這兩個平面，并旋轉180度。對其調整它們的頂點，讓它們比第一對短一些。（圖16）
3ds Max教程：埃姆斯時尚休閑椅的制作_椅腿圖16
使用橋接工具把它們連接在一起。復制之前的殼修改器和渦輪平滑修改器復制給它，并且調整一下。（圖17）
3ds Max教程：埃姆斯時尚休閑椅的制作_椅腿圖17
選擇它并把它縮小一點。（圖18）
3ds Max教程：埃姆斯時尚休閑椅的制作_椅腿圖18

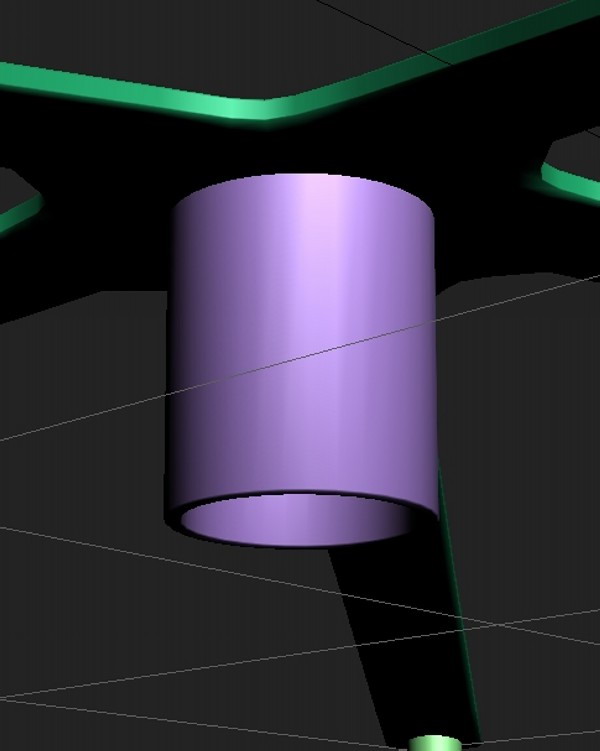

把它移動到座位下面，并旋轉它匹配與座位的角度。創建一個圓柱，并給底部的邊位其添加條環形邊，類似倒角的感覺。具體參數如圖中顯示。（圖19）
3ds Max教程：埃姆斯時尚休閑椅的制作_椅腿圖19
使用插入工具，并使用擠出工具擠出一點。（圖20）
3ds Max教程：埃姆斯時尚休閑椅的制作_椅腿圖20
這樣看起來它們就像是在一起的。（圖21）
3ds Max教程：埃姆斯時尚休閑椅的制作_椅腿圖21
創建一個五邊形物體，移動并旋轉它與座位部分匹配。（圖22）
3ds Max教程：埃姆斯時尚休閑椅的制作_椅腿圖22
選擇所有的邊并給一個小的倒角。如果攝像機渲染下半部分的話，將會展現出一個很好的反射。再創建一個圓柱，不過這次豎直分段為30，同樣給它的邊進行倒角。（圖23）
3ds Max教程：埃姆斯時尚休閑椅的制作_椅腿圖23
把它復制為三個，將其放置好。（圖24）
3ds Max教程：埃姆斯時尚休閑椅的制作_椅腿圖24

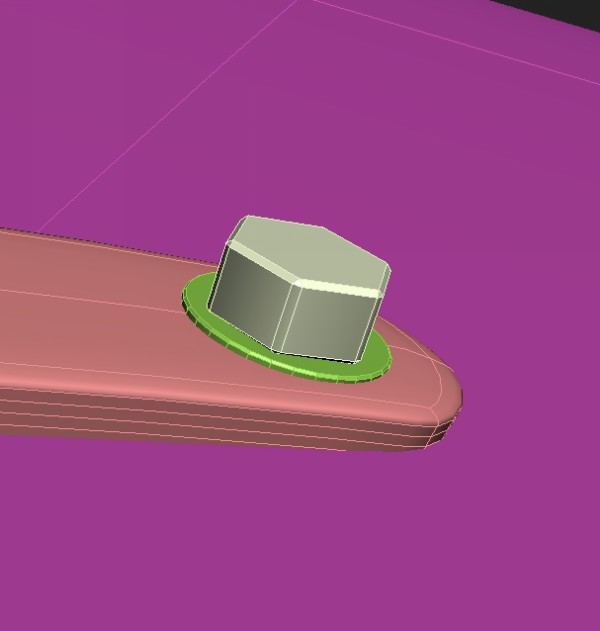

創建一個Box并放置在螺絲與中間軸之間，選擇頂點并調整為圖中樣子。（圖25）
3ds Max教程：埃姆斯時尚休閑椅的制作_椅腿圖25
選擇與螺絲接近的邊，然后使用類似倒角的工具進行調整。（圖26）
3ds Max教程：埃姆斯時尚休閑椅的制作_椅腿圖26
-
