Rhino用戶手冊——數據類型

來源: 火星網 | 責任編輯:陳玉泳 | 發布時間: 2017-08-28 14:45 | 瀏覽量:

本節匯寶盆為大家?guī)淼氖牵?Rhino用戶手冊——數據類型
我們在初學Rhino軟件的時候,知道在RHINO3D中一共有五種數據類型:包括點、線、面、體及網格。

       線、面、體都是屬于一種叫NURBS的物體,它通常被看作為一種數學的等式,意味著這種物體可以非常光滑。這種光滑的面能夠制作出模型,渲染體,動畫程序等,正如計算機輔助制造(CAM)系統,有一些設計者運用線段、網格去擬合出一個光滑的面,RHINO3D也能夠創建出一些網格去擬合這種NURBS的物體,以便完成模型的制作。

注:NURBS 是一種高精度的網格面。

——點:

      點是在RHINO3D種最簡單的數據類型,由一個小圓點來代表。

——線:

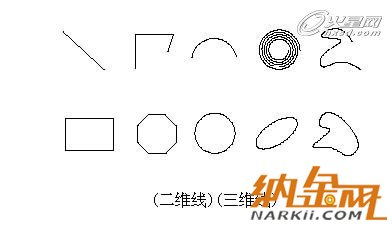

繪制線:

        無論您從線菜單下繪制的線段、復合線、弧、圓、隨意曲線或者其他的物體均屬于NURBS曲線。您都可以選擇、修改、刪除這些線,線可以是閉合或不閉合,可以是二維或三維。

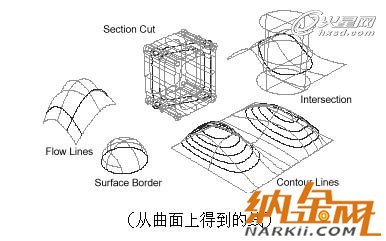

從面上得到的線:

       所有的NURBS面都包含線。在建模上經常會用到曲面邊緣的線。而這些曲面邊緣的線在系統中是能夠提取出來的。例如:系統可以提取出曲面的邊緣線,一個平面切割一個曲面或?qū)嶓w的剖面線,兩個或以上曲面的交線,曲線投影在一個曲面上的投影線。

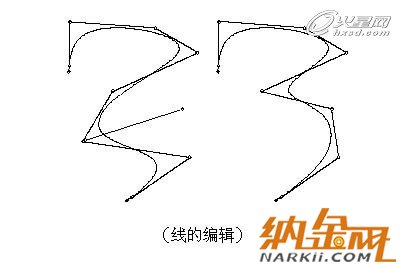

線的編輯:

        在許多情況下,線都可以編輯,您可以把線上的節點或控制點顯示出來,并用鼠標拖動這些點,或者使用手把工具來編輯。

注意:從曲面上得到的線與所在的曲面并沒有關系,如果編輯這一類的線,可能會離開原有的曲面。

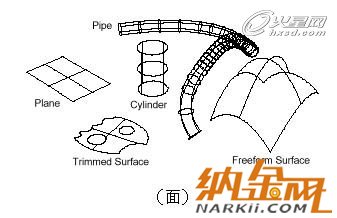

——面:

面的創建:

        NURBS也可以表現為面。在面的菜單下,系統有許多工具把一些形狀任意的曲線構成面。在系統中可以把任何的形狀轉化為NURBS。

無論是線、面、體等物體的創建,它們都可以表現為NURBS物體。

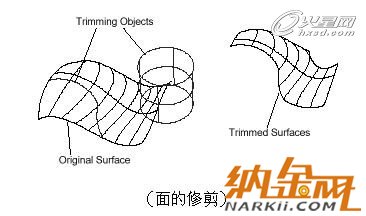

面的修剪:

        在RHINO3D中,面是可以修剪的。您可以通過線、面、體來修剪面。(對于一些命令來說,修剪過和沒經修剪的面是有不同的含義,所以,用戶必須知道面有沒有經過修剪)。

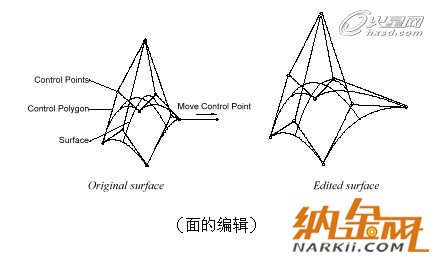

面的編輯:

        所有的面都可以通過移動它的控制點以達到編輯的作用。這個功能是創建一些隨意、有機的模型經常用到的。

注意:兩個或以上的面一旦經過連接,或形成體,或形成體的一部分,就不能通過控制點來編輯面。



面的顯示:

        在屏幕上,面看上去象一組相交的線。這些您所看到的線是面上的參數線(筆者譯)。這些線可以幫助您看清楚這些曲面的形狀。當選中了面,在面上的參數線都會表現為高亮顯示。一些程序叫這種現象為isoparams或isoparms。

——體和幾何體(筆者譯):

       (幾何體并不是真正意義的體,它可能因為欠缺一個或以上的面,而不能組成一個完整的體,也稱為部分體)

一個有體積的面稱之為體。體通常是由以下的一些方法所創建的:

·直接在體的菜單下創建體。
·將兩個或以上的面連接起來。
·經過旋塑、放樣、拉伸等命令而得到。
·通過創建一個閉合的曲面。

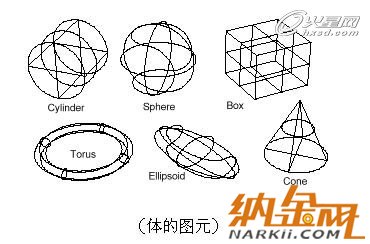

體的圖元:

您可以在體的菜單下直接創建最基本形狀的體。

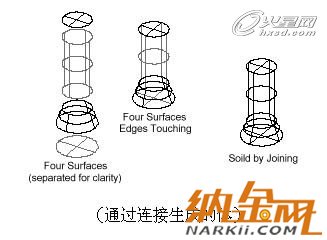

通過連接生成的體:

        如果兩個或以上的面能夠圍起一個有體積的形狀,那么把這些面連接起來就成為一個體。下圖是說明由兩個平面、一個圓柱面、一個圓錐面連接起來而生成的體。



通過連接生成的幾何體:

        如果兩個或以上的面連接起來,但不能圍起一個有體積的形狀,那么它就是一個幾何體(部分體),下圖是說明由三個面并連接起來而組成的幾何體。注意到與上圖對比,它是沒有最頂上的面。幾何體看起來好象面,但它的性質是和體一樣的。有一些面的編輯命令能夠?qū)γ娌僮鳎荒軐w或幾何體進行操作。





從體和幾何體上提取面:

        體和幾何體包含著許多的面。有時需要從體或幾何體上提取出面,并對它進行操作,并把它加入一些體中。您可以使用炸開一個體或幾何體來得到單個的面,或者從一些已經連接過的面中提取出來。

體的編輯:

        有一點重要的區別于面和幾何體,面是可以顯示它的控制點,并能夠編輯,而幾何體是不行的。所以對體及幾何體的編輯可以把體上的面提取出來,對控制點操作,編輯好,再使這些面重新組合成體,但可能它們(經過編輯的面)已經不能形成一個體。

布爾運算:

        在RHINO3D中您可以對面和體使用布爾運算:相加、相減、求交。

面和體的區別:

        要確定一個物體是什么數據類型,可以使用以下的命令:

.       在命令行提示符前鍵入What
.       在提示“Choose object”下選擇您需要判斷類型的物體,命令行中就會顯示所選物體的性質。

網格:

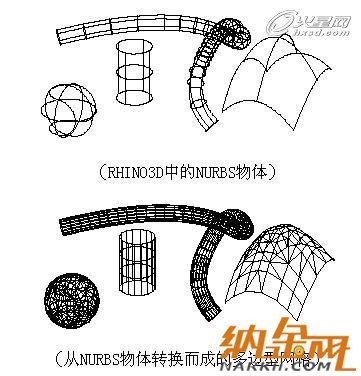

        RHINO3D中能夠?qū)⑺械挠行螤畹膸缀挝矬w看作為NURBS物體。有許多模型是運用多邊型的網格來代表幾何體。如:3Dstudio、Lightwave、FromZ、Autocad中的DXF格式都支持多邊型網格。

        由于有這么多的產品都支持這種類型,所以RHINO3D也可以把這些NURBS的物體轉換為網格以支持3DS、LWO、DWG、DXF、STL等文件格式。

        RHINO3D在網格中支持所有的三角面及四角面。
