maya 7.0的常用功能介紹-hypergraph窗口
hypergraph 窗口和 outliner 窗口的很多功能相同，但是它使用一種全新的界面設計，能從根本上縮短搜尋場景和其他窗口的時間，也能加速工作流程。

hypergraph 表面上看起來很混亂，但是當用戶了解了 hypergraph 窗口的獨特功能時，就會后悔自己沒有早點使用 hypergraph 。相信用戶通過閱讀本節能學到一些實用的技巧。

hypergraph 窗口概述

hypergraph 窗口本質上是與場景類似的超文本的視圖。如果使用過制作 html 的工具，就會明白 hypergraph 窗口中的鏈接對象類似于網絡。場景中可見的每一單元在 hypergraph 窗口中由一個標有文本的盒子代表，有連接關系的對象用線連起來，以表明它們?cè)趫?chǎng)景中的連接。當光標在這條線上移動時，互相連接的單元就會以高亮顯示。 hypergraph 窗口除了顯示場景中對象與單元之間的關系外，還可以創建和修改這些關系。例如，可以把兩個對象連接為一體或者直接斷掉某個連接，而不用返回到場景窗口或 relationship editor 窗口。而且，在場景中可見物體的類型取決于過濾器的選擇，可以使用 hypergraph 的 options → display 菜單來實現這一功能。實際上，使用 hypergraph 窗口和 channel 面板就可以做場景窗口能做的任何事情，甚至更好，只是 hypergraph 窗口是用有文本的盒子代表場景中的對象。它允許查尋和選擇幾百個場景元素，所以在復雜的場景中它比 outliner 窗口更加有效。

在 maya 中新建一個場景，創建兩個對象：一個球體和一個錐體。接著選擇 window → hypergraph 命令，打開 hypergraph 窗口。在 hypergraph 窗口中出現剛才創建的兩個物體的圖標，如圖 2-26 所示。

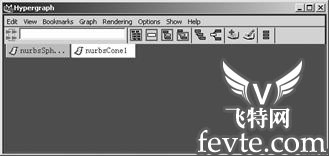

圖 2-26 hypergraph 窗口中的物體

提示：

因?yàn)樵?maya 中工作時要多次進入 hypergraph 窗口，所以最好在工具架上創建一個 hypergraph 按鈕，或者使用本章前面創建的熱鍵 (alt+g) 。要?jiǎng)?chuàng)建一個工具架按鈕可以從菜單欄 ( 不是熱鍵箱 ) 上選擇 window → hypergraph 命令，同時按下 ctrl+shift 鍵。這時，一個新的 hypergraph 按鈕就會出現在工具架上。

比較一下 hypergraph 窗口與 outliner 窗口，就會發現 hypergraph 實際上并不復雜，因?yàn)樗伙@示攝像機和默認設置，不過它是按邊對邊組織，而不是從上到下組織。

在 hypergraph 窗口中，被選中的物體方框顯示為黃色，如果該物體未被選中，則其為灰色。在 hypergraph 窗口中單擊一個物體方框和在場景窗口中選擇物體其實是一樣的，方框變?yōu)辄S色 ( 表示被選中 ) ，場景中的物體就變成綠色。用戶可以有選擇地在 hypergraph 窗口中選擇顯示某些物體 ( 如 show → objects → nurbsobjects) 或像形狀節點一樣顯示物體的組件 (options → display → shape nodes) 。

在 hypergraph 窗口中放大和搜索物體的方法與在場景窗口一樣。要進行縮放，可以按下 alt 鍵同時按下鼠標左鍵和中鍵 —— 向左移動鼠標為縮小，向右移動則為放大；要追蹤 hypergraph 窗口，可以按下 alt 鍵和鼠標中鍵，來回拖動鼠標即可。通過縮放和追蹤，即使在一個大場景中，也會很快找到所需的節點。此外，還可通過兩個快捷鍵來使選定的物體或所有的物體充滿 hypergraph 窗口：要在 hypergraph 窗口中選定一個或更多的物體 ( 在場景窗口選中的物體顯綠色或白色 ) ，按 f 鍵；要擴展窗口以適應所有的顯示物體，按 a 鍵。在場景中選擇錐體，按 f 鍵，則窗口中將顯示錐體的節點。

提示：

在場景窗口中， a 鍵和 f 鍵也可實現上述功能。

如果場景復雜且又要在 hypergraph 窗口中尋找一個特定的物體或物體組，可以為部分或全部視圖建立書簽以節省時間。盡管示例場景很簡單，很難說明書簽的使用，但還是要通過建立 3 個書簽來看看其建立的過程： 3 個書簽 —— 一個標記球體、一個標記錐體、第 3 個同時標記兩者。

首先，選中錐體，按下 f 鍵 ( 或使用縮放和跟蹤，直到錐體充滿 hypergraph 窗口 ) 。然后，從 hypergraph 窗口中的菜單組中選擇 bookmarks → create bookmark 命令，打開一個 name bookmark 窗口，從而可以為書簽命名 ( 如果沒有打開該選項框， maya 會為書簽選擇一個默認名 ) 。在這個例子中輸入 cone 再單擊 ok 按鈕?，F(xiàn)在對這個視圖管理已經有了一個書簽，并且可以在任何時候通過該書簽返回到這個窗口。下一步，選中球體，按下 f 鍵，然后建立另一個書簽，命名為 sphere 。最后為整個場景視圖建立一個書簽 ( 按 a 鍵可以跳到整個場景視圖 ) 且命名為 all 。

現在來測試一下書簽的作用效果。將該窗口調整為一個完全不同的視圖，然后從 hypergraph 菜單中選擇 bookmarks → cone( 或 sphere 或 all) 命令，視圖將跳回到定義該書簽的窗口。要編輯書簽 ( 增加、刪除書簽或給書簽改名 ) ，可以選擇 bookmarks → bookmark editor 命令，再選擇要編輯的書簽，并從 bookmark editor 窗口的 edit 菜單中選擇合適的命令。

提示：

可以為不同類型的視圖建立書簽 ( 在不同模式下使用 hypergraph 窗口 ) 。該功能可以真正節省時間，因?yàn)樵诓煌捻?xiàng)目之間進行切換時可以避免不停地重新設置 hypergraph 窗口的視圖模式。

hypergraph 窗口的另一好處是在窗口中把非關鍵幀用矩形框顯示出來，關鍵幀用平行四邊形框顯示。例如，選擇球體作為關鍵幀， hypergraph 窗口如圖 2-27 所示。

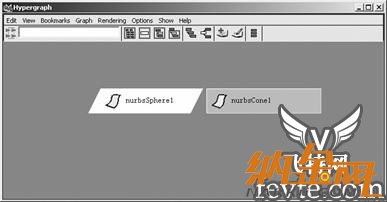

圖 2-27 帶有關鍵幀的物體圖標

在 hypergraph 窗口中除了可顯示選中的對象外，也可以通過在 hypergraph 窗口中的物體方框上單擊來選擇物體。在示例中，要選擇球體，單擊球體的方框，它會變成黃色，就像在場景窗口中一樣；要選擇多個物體，既可以按 shift 鍵來選擇，也可以在框的周?chē)檬髽?biāo)拖出一個矩形，框住要選擇的物體；要去掉選中的物體，按住 shift 鍵并單擊它即可；要取消選擇場景中的所有物體，只需在 hypergraph 窗口外的文本框的任何地方單擊；要為 hypergraph 窗口中物體更名，只需按住 ctrl 鍵并雙擊方框中的物體名、然后輸入新的名字，再按 enter 鍵。例如，在示例場景中把 sphere 更名為 ball ，把 cone 更名為 hat 。

在 hypergraph 窗口中，要使一個物體成為另一個物體的父物體 ( 子物體會隨父物體移動，旋轉和縮放 ) ，只要用鼠標中鍵拖動子物體到父物體上即可。在所舉的例子中，可用鼠標中鍵拖動 ball(sphere) 到 hat(cone) ，就可以看到 ball 出現在 hat 下，并且有一條線把它們連起來，這說明現在 ball 是 hat 的子物體，如圖 2-28 所示。

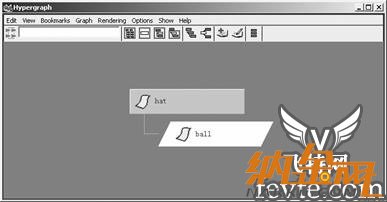

圖 2-28 hat 物體為 ball 物體的父物體

如果現在選擇 hat ，將發現 ball 也被突出顯示在場景窗口中，且對 hat 的任何改變都會自動應用到 ball 上。要解除兩個物體的父子關系，只要用鼠標中鍵拖動子物體到 hypergraph 窗口的空白區即可。這樣兩個物體又并排出現在窗口中，它們之間的連線也會消失，成為彼此獨立的兩個物體。

maya 場景的結構是建立在節點和屬性之上的。節點是場景的基本元素， maya 場景窗口中的物體往往有幾個節點。屬性是節點的行為或特性。每一個節點都可以有很多屬性，包括自己創建的常用屬性。當用戶創建一個默認的 nurbs 球體時，通常建立了 nurbssphere1 和 makenurbssphere1 兩個節點。 nurbssphere1 節點的屬性包括 translatex 、 y 、 z ， rotatex 、 y 、 z 和 visibility ； makenurbssphere1 節點的屬性包括半徑、起始角、終止角和段數。

節點是連在一起的，這種連接既可以是創建時默認的 ( 例如，一個幾何體是由形狀節點和變換節點連接在一起 ) ，也可以是人為地連接兩個物體 ( 例如，使一個物體成為另一個對象的子物體，或?qū)⒁粋€(gè)材質組賦給一種新紋理 ) 。大多數有相同數據類型的屬性 ( 例如，浮點型和矢量型 ) 可以通過兩個節點互相連接。

節點是 hypergraph 窗口所顯示的所有東西，而屬性是當一個節點被選中時，在 channel 面板或 attribute editor 窗口中所出現的東西。節點也出現在 channel 面板中，或出現在 attribute editor 窗口頂部的選項卡中，但它們是用黑粗體顯示的。當節點被選中時，屬性也顯示在 channel 面板中或 attribute editor 窗口中。

在 hypergraph 窗口中所看到的都是節點，改變 hypergraph 窗口顯示模式僅僅是改變場景中看到的節點。

下面用簡單的示例場景 (ball 和 hat) 來看一看改變顯示模式如何改變?cè)趫?chǎng)景中所看到的節點。從 hypergraph 窗口的菜單組中或在 hypergraph 窗口中右擊，選擇 options → display → shape nodes 命令。既然形狀節點能在 hypergraph 窗口中看到，那么 ballshape 節點和 hatshape 節點也應該顯示在 hypergraph 窗口中，并且和 ball 、 hat 節點是分開的， ball 和 hat 節點稱為變換節點，控制物體的位置、旋轉和縮放，而形狀節點控制物體的形狀，如圖 2-29 所示。

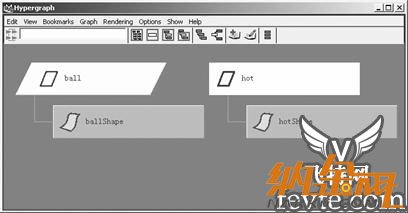

圖 2-29 顯示物體的形狀節點

形狀節點也可以顯示所有從一個物體中引入和引出的節點 ( 許多通常是不可見的 ) 。選中 ball 節點并且從 hypergraph 菜單組中選擇 graph → up and downstream connections 命令，這樣就可看到與 ball 連接的所有輸入和輸出節點，如圖 2-30 盡?

在圖 2-30 中， 3 個節點說明了該物體的信息流： makenurbssphere1 節點 ( 它控制半徑、 u 、 v 等參數 ) 輸出到 ballshape 節點，再由它輸出到 initialshadinggroup 節點，在這個節點上給 ball 貼上紋理，并且設置為可見。

maya 中的物體必須包含在一組陰影節點中，這樣 maya 中對象物體才是可見的。當一個對象的底層結構包含在它的形狀和變形節點中時，只有在陰影節點組中的對象被賦予顏色和紋理。因此，沒有與陰影組建立關聯，對象是不可見的。

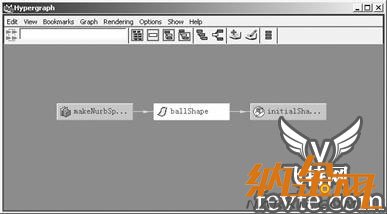

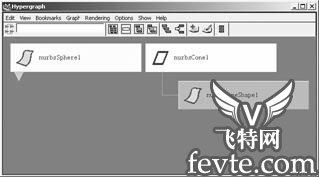

圖 2-30 輸入輸出節點

如果想看到更詳細的過程，選中 initialshadinggroup 節點，再次顯示上下流 (up and downstream) 的連接關系，如圖 2-31 所示，可以看到對象的形狀 ( 加上 lambert 陰影 —— 默認 ) ，開始流入初始陰影組，然后陰影組又輸出到渲染器和燈光。要返回到開始的視圖，只要選擇 graph → scene hierarchy 命令或者選一個以前存儲的書簽即可。

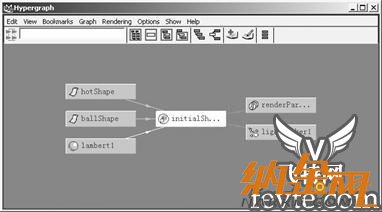

圖 2-31 物體的陰影組

由于 maya 是以節點為基礎的，而 hypergraph 窗口能顯示任何一個節點組 ( 這決定于對過濾選項的設置 ) ，因而用戶所要做的就是確定動畫過程的任一階段所希望看到的節點，并讓 hypergraph 把它們顯示出來。

在 maya 中有很多節點，它們可歸納成下列幾類。

● transform( 變形 ) 節點：包含沿 x 平移或繞 y 旋轉等項目。

● shape( 形狀 ) 節點：包含物體的大小等項目。

● invisible( 不可見 ) 節點：類似于默認攝像機。

● underworld( 對拓 ) 節點：例如，在表面上畫一條曲線時創建的節點。

● material( 材質 ) 節點：類似于 lambert 或 phonge 。

● t exture( 紋理 ) 節點：用于把紋理放置在物體上。顏色、程序紋理、圖像文件等，用來改變材質節點的屬性。

● light( 燈光 ) 節點：燈光，如聚光。

● utility( 工具 ) 節點：為陰影網絡提供一個工具，例如 multiply/divide 節點。

1. edit 菜單

edit 菜單包含了幾種不同的方法，用來控制所選項目的顯示或?qū)ζ溥M(jìn)行編輯。首先，可以重新命名一個對象 —— 和按住 ctrl 鍵雙擊對象名的效果一樣。也可以折疊或擴展一個節點組，例如，如果 ball 的 shape 節點顯示在屏幕上，要折疊該形狀節點，可以把它隱藏在 ball 的變形節點下。一個紅色三角形提醒用戶在可見的節點下有一個折疊節點，如圖 2-32 所示，再要擴展節點的話，只需選擇 edit → expand 命令即可。

圖 2-32 折疊節點狀態

提示：

也可以通過簡單地雙擊要隱藏或顯示的某組節點中的上級節點來折疊或擴展節點 。

如果在一個父節點下有幾組折疊節點 ( 例如，有幾個子對象，且每個子對象都有折疊的子節點 ) ，可以通過選擇 edit → expand all 命令立即擴展所有節點。選項 show selected 是顯示在場景窗口或 outliner 窗口中所選中的項目。例如，在 hypergraph 窗口中關閉 nurbs 物體的顯示，但是在場景窗口中選擇了一個 nurbs 球體，則可以選擇 edit → show selected 命令，強迫 hypergraph 窗口顯示它。 edit attribute 命令彈出 attribute editor 窗口用于編輯所選的項目 ( 選擇該項目和按 ctrl+a 是一樣的 ) 。

最后，如果視圖變得太復雜，可以用 clear view 命令來清空 hypergraph 窗口。

2. view 菜單

在 view 菜單下，可以通過在視圖中前后移動，使 hypergraph 窗口回到上一視圖或轉到下一視圖。這種方法特別適用于在復雜的場景中多重使用 hypergraph 窗口，從而可以使用戶返回到以前的視圖。 previous 和 next view 在功能上類似書簽，但是它依賴于 hypergraph 視圖。也可以列表顯示所選擇的節點 ( 效果同按 f 鍵 ) ，列表顯示所有節點 ( 效果同按 a 鍵 ) ，列表顯示層級，或列表顯示層級分支。

位于 hypergraph 窗口頂部的 hypergraph 窗口工具欄最左端的 4 個按鈕可以訪問 4 個命令，它們分別是： frame all ， frame selection ， frame hierarchy ， frame branch ，如圖 2-33 所示。

圖 2-33 工具欄中的按鈕

在示例場景中，如果 ball 是 hat 的子對象，選中 ball 并且顯示層級，窗口將顯示到 hat 和 ball 節點上。如果列出分支，那么窗口僅顯示 ball 節點 ( 包括它以下的子節點 ) 。

3. bookmarks 菜單

bookmarks 菜單可創建或編輯書簽以保存任何視圖到 hypergraph 窗口中。在本章的前面提到過書簽，下面重點介紹 hypergraph 窗口的工具欄上與 bookmarks 菜單有關的 add bookmark 按鈕 ( 書上面顯示有一個紅色的加號 ) 和 edit bookmark 按鈕 ( 書上面顯示有一支筆 ) 。 add bookmark 按鈕是為當前視圖添加一個書簽，而 edit bookmark 按鈕的功能是打開 bookmark editor 窗口，讓用戶可以重新命名、刪除和增加書簽。

4. graph 菜單

graph 菜單控制著 hypergraph 窗口顯示圖形的一般參數。可以顯示一個對象的上流連接關系 ( 所有的節點匯入到被選對象 ) ；下流連接關系 ( 被選對象的所有節點匯出信息 ) 和混合連接關系。因?yàn)檫x擇其中一個命令會改變默認的節點層級場景顯示視圖，因此一旦選擇了上流或下流連接的圖形，也就可以選擇 scene hierarchy 視圖返回到場景層級。
