本節匯寶盆為大家?guī)淼氖牵?/strong>sketchup基礎編輯操作
本sketchup教程思路
1.刪除
2.移動和復制
3.[旋轉]工具
4.[縮放]工具
一.刪除
通常，在建模軟件中，刪除操作可以通過選擇需要刪除的對象，然后按Delete鍵進行刪除，SketchUp軟件也是如此，可以使用［選擇］工具選擇需要刪除的線或面，按Delete鍵進行刪除。
除了使用Delete鍵進行刪除以外，SketchUp軟件還擁有自己的刪除工具。
1>兩種刪除方式

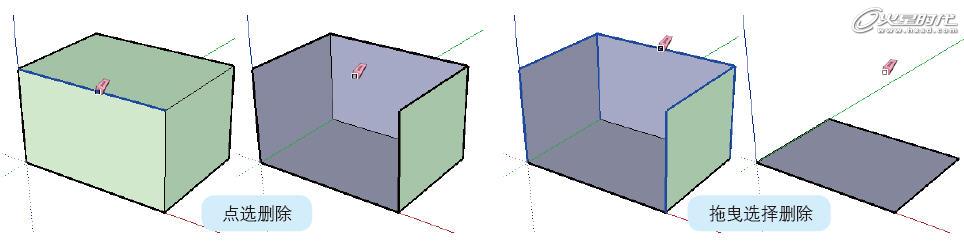

選擇大工具欄上的［刪除］工具，使用該工具可以將視圖中的邊刪除。使用［刪除］工具刪除邊的方式有兩種，一種是單擊刪除，在需要刪除的邊上單擊鼠標即可將邊刪除，使用這種方法一次只能刪除一條邊；另外一種是拖曳刪除，即按住鼠標左鍵不放，拖曳鼠標，凡是被［刪除］工具滑過變成藍色的邊，在釋放鼠標后都會被刪除，使用這種方法一次可以刪除多條邊，如圖1所示。
觀察圖1，刪除了幾何體的邊后，與邊相連的面也一同被刪除了。在使用［刪除］工具進行拖曳刪除時，需要注意鼠標滑過邊的速度，鼠標滑動的速度過快會使得需要選擇的邊沒有選擇上，從而影響操作的質量。
Note
［刪除］工具除了可以刪除繪制對象的邊外，還可以刪除輔助線。輔助線是使用大工具欄上的［測量距離］工具繪制出來的，顯示為黑色虛線，在實際建模中起到輔助建模的作用，并不是模型的一部分，如圖2所示。
圖2 使用刪除工具刪除輔助線
按住Ctrl鍵的同時，使用［刪除］工具選擇圓柱上的硬邊，釋放鼠標的同時，硬邊轉換為了柔化邊，如圖4所示。
使用［刪除］工具配合鍵盤上的快捷鍵可以輕松實現邊的硬化和柔化的切換。
除了硬化和柔化邊外， ［刪除］工具配合Shift鍵使用，可以實現邊的隱藏效果。
按住Shift鍵的同時使用［刪除］工具選擇模型上的邊，釋放鼠標后之前選擇的邊變?yōu)樘摼€，如果這時選擇菜單［查看］|［虛顯隱藏物體］命令，取消虛顯隱藏物體的勾選，剛才選擇的邊就完全隱藏起來，如圖5所示。
Note
使用Shift鍵配合［刪除］工具對模型上的邊進行隱藏后，邊應該被隱藏，在視圖中無法觀察到。如果這時隱藏的邊并未隱藏，而是變成了虛顯狀態，說明在［查看］菜單中勾選了［虛顯隱藏物體］命令，取消該命令的勾選，即可將邊完全隱藏。
如果需要將隱藏的邊或物體顯示出來，也需要使用菜單［查看］|［虛顯隱藏物體］命令。在上步操作中將立方體的3條邊隱藏起來，如果這里需要將其中的一條邊顯示出來，可以選擇［查看］|［虛顯隱藏物體］命令，開啟隱藏物體的顯示，然后使用［選擇］工具選擇需要顯示的邊，右擊鼠標，在彈出的菜單中選擇［顯示］命令即可，如圖6所示。
如果需要將模型中所有隱藏的邊都顯示出來，可以使用［選擇］工具三擊選擇整個模型，右擊鼠標，在彈出的菜單中選擇［顯示］命令。
如果視圖中有隱藏的物體，也可以選擇菜單［查看］|［虛顯隱藏物體］命令，將視圖中隱藏的物體以虛顯的方式顯示出來，然后使用［選擇］工具三擊選擇整個模型，右擊鼠標，在彈出的菜單中選擇［顯示］命令，如圖7所示。
在室內建模中， ［刪除］工具并不是經常用來執行刪除操作的，而是更多使用在對邊的柔化、硬化和隱藏操作中。通常的刪除操作會使用［選擇］工具對邊和面進行選擇，并使用Delete鍵直接刪除。
二.移動和復制
在建模軟件中，移動和復制操作的使用頻率非常高，在SketchUp軟件中有專門的［移動/復制］工具，可以對物體進行移動和復制。
單擊大工具欄上的［移動/復制］按鈕（或按快捷鍵M），選擇［移動/復制 ］工具。該工具有移動和復制兩種功能，首先來介紹該工具的移動操作。
［移動/復制］工具的移動操作
［移動/復制］工具的移動操作分為沿坐標軸移動、數值輸入精確移動及捕捉移動3種方式。SketchUp中的移動工具不能選擇整個模型對象，只能對模型中單個點、線或面進行選擇，如
需選擇整個模型，可使用［選擇］工具進行選擇，然后再進行移動操作。
01 沿坐標軸移動

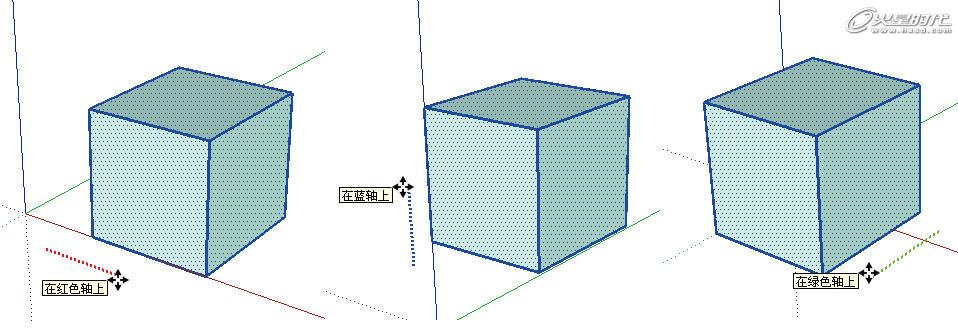

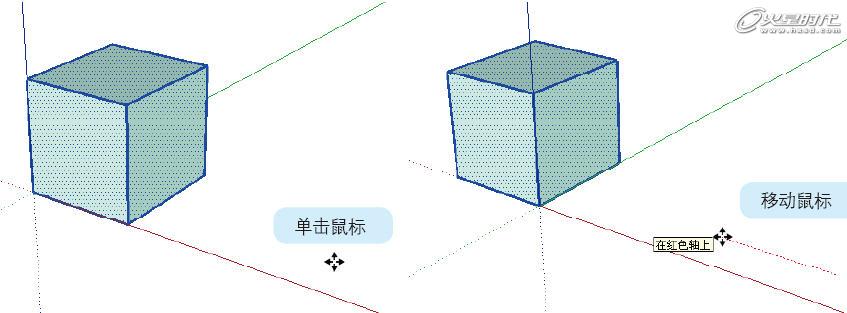

使用［選擇］工具選擇物體，再使用［移動/復制］工具在視圖中的任意位置單擊鼠標，然后移動鼠標，如果鼠標的移動軌跡上出現紅、綠或藍色任意一種虛線，說明這時的移動方向是平行于x、y或z軸向的，移動合適的距離后再次單擊鼠標，確定物體的位置，如圖8所示。
使用［移動/復制］工具進行移動操作時，如果需要鎖定某個軸向進行移動，可以在出現軸向虛線時，按住Shift鍵，這時軸向的虛線變成粗虛線，說明已經將移動方向鎖定在當前軸向上，可以任意移動鼠標確定物體在該軸向上的位置。
SketchUp中的［移動/復制］工具不同于其他軟件的移動工具，使用該工具進行移動時，工具不一定要置于物體上進行移動，在視圖中的任意位置都可以移動物體，如圖9所示。
在室內建模中可以靈活使用在任意位置移動物體的功能，來進行模型的創建。
02 精確移動
與SketchUp中的其他工具一樣， ［移動/復制］工具也具有精確移動的功能，可以通過在［數值輸入區］中輸入數值來精確移動物體。使用［移動/復制］工具進行精確移動時，有兩種數值輸入方式，一種是輸入移動的距離，另一種是輸入準確的坐標系值。
使用［選擇］工具選擇物體，使用［移動/復制］工具在視圖中的任意位置單擊鼠標，然后移動鼠標，輸入1000，按回車鍵，物體便沿著鼠標移動的方向移動1000mm，如圖10所示。
圖11 使用數值輸入使物體移動準確的距離
Note
輸入的數值為正值時，物體移動的方向與鼠標移動的方向相同，數值為負值時，物體移動的方向與鼠標移動方向相反。
除了可以輸入移動距離的數值外，還可以使用坐標系輸入的方法來精確移動物體。

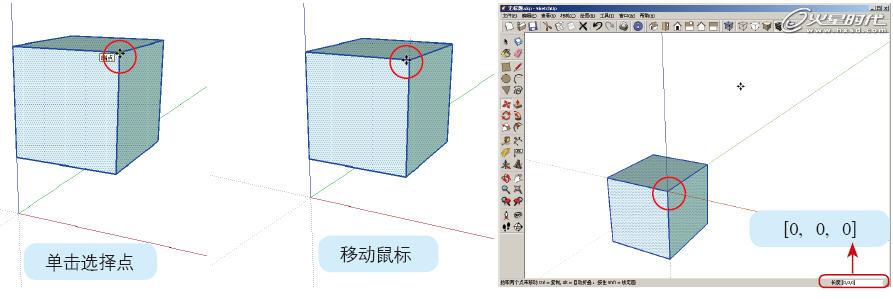

使用［選擇］工具選擇物體，使用［移動/復制］工具在長方體的一個頂點上單擊，然后移動鼠標，輸入“［0，0，0］”（注意將輸入法切換為英文狀態），按回車鍵，選擇的頂點移動
到坐標軸原點［0，0，0］的位置，如圖12所示。
使用［X，Y，Z］絕對坐標系統的輸入方式時，需要在被移動的物體上單擊確定一個點，將該點移動到坐標系［X，Y，Z］的位置。本案例中選擇的是長方體的一個頂點，實際操作中可以選擇物體上的任意一個點。
使用［選擇］工具選擇物體，使用［移動/復制］工具在長方體的一個頂點上單擊鼠標，然后移動鼠標，輸入“＜500，500，－1000＞”，按回車鍵，選擇的頂點位置即向x軸正向移動500mm，向y軸正向移動500mm，向z軸負向移動1000mm，如圖13所示。
本節詳細介紹了3種輸入精確移動距離的方法，包括直接輸入移動距離、輸入物體上點的坐標，以及輸入點的相對坐標的方法。
03 捕捉移動
使用［移動/復制］工具進行移動時還可以捕捉其他物體上的點，從而輕松地將兩個物體對齊。
目前在視圖中繪制了兩個長方體，接下來使用［移動/復制］工具將兩個長方體對齊。

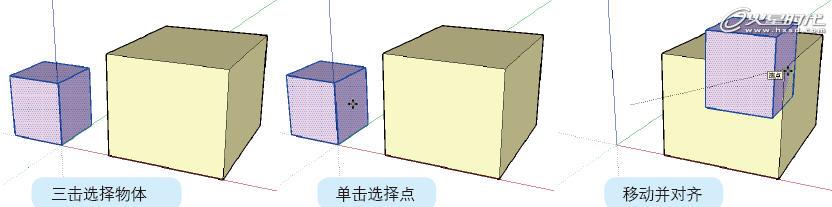

使用［選擇］工具三擊選擇長方體，使用［移動/復制］工具在選中的長方體上單擊，選擇表面的一個點，移動鼠標將選中的點與大長方體的一個頂點對齊，當［移動/復制］工具捕捉到點的時候，頂點以綠色的點顯示，并出現“端點”的提示框，如圖14所示。
［移動/復制］工具的捕捉功能使用起來非常方便，可以捕捉到物體上的點、面或邊，輕松將物體移動到需要的位置。
04 點、線、面的移動
本部分將制作一個簡單的模型，來進一步了解［移動/復制］工具的應用。

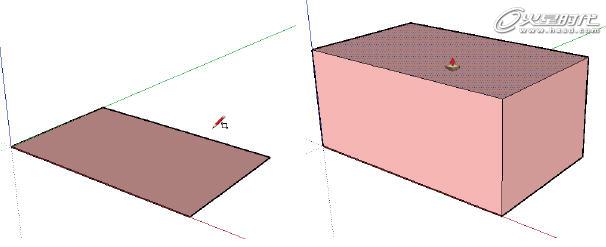

step01 選擇［矩形］工具，在視圖中創建一個矩形，然后使用［推/拉］工具擠出矩形的高度，使其成為一個長方體，如圖15所示。

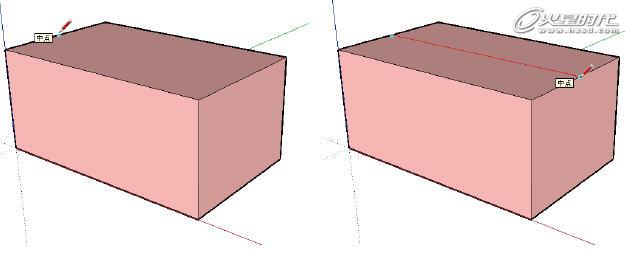

step02 使用［線］工具捕捉頂面邊的中點（中點以青色點顯示），將頂面的中線繪制出來，如圖14所示。
step03 選擇［移動/復制］工具，將移動工具置于繪制的中線處，中線自動變?yōu)樗{色選擇狀態，單擊鼠標，然后沿藍色z軸移動鼠標，在移動至合適高度后，再次單擊鼠標，確定移動的距離，如圖15所示。
圖16 繪制頂面中線
［移動/復制］工具可以自動選擇鼠標滑過的點、線或面，被選中的線和面對象變?yōu)樗{色顯示，對象被自動選擇后，單擊鼠標即可進行移動操作。接著再來對屋頂模型進行進一步的細化處理。

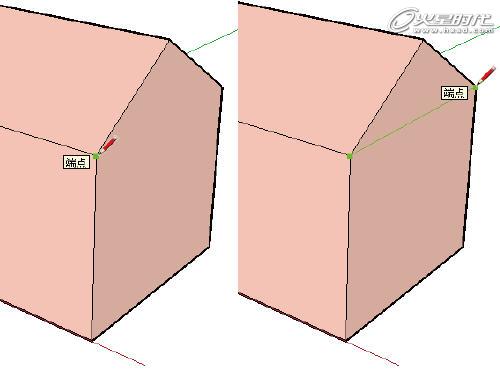

step04 使用［線］工具將屋頂下方的兩個端點連接起來。

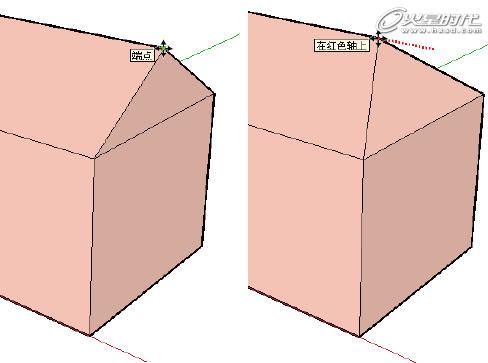

step05 選擇［移動/復制］工具，將移動工具移至屋頂模型的頂點處，將自動捕捉頂點，頂點變?yōu)榫G色顯示，并出現“端點”的提示框。單擊鼠標，然后沿紅色x軸移動鼠標，在移動合適距離后，再次單擊鼠標，確定移動的距離，如圖18所示。
圖21 屋頂最終效果
通過對本例簡單模型的制作，能夠更加清晰地了解［移動/復制］工具對于點、線及面的移動操作，掌握工具的使用方法和技巧。
［移動/復制］工具的復制操作
［移動/復制］工具除了可以移動物體外，還可以對物體進行大量的復制。
在使用［移動/復制］工具進行復制時，需要配合Ctrl鍵來完成，按下Ctrl鍵后,［移動/復制］工具在視圖中的圖標顯示為，在圖標的右上角出現了一個加號，代表現在的［移動/復制］工具處于復制的狀態。
01 增量復制方式

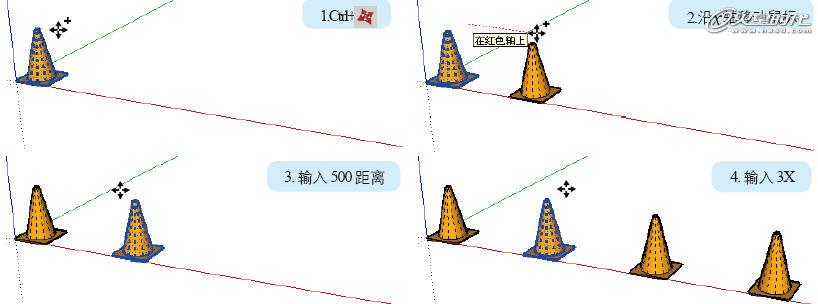

使用［選擇］工具選擇視圖中需要復制的對象，使用［移動/復制］工具，按下鍵盤上的Ctrl鍵，單擊鼠標，沿x軸正向移動一段距離后，輸入500（輸入準確的移動距離），按回車鍵，這
時便將對象復制出1個，并沿x軸正向移動了500mm的距離；接著輸入3X，按回車鍵，即可將對象復制出3個，如圖22所示。
觀察圖7-86的復制結果，輸入3X后，對象連續復制出了3個，并且每次復制都是在上一個對象的基礎上沿x軸正向移動500mm。使用移動復制操作時，輸入NX（N為復制對象個數），即可將當前對象復制出N個。這種復制方式為增量的復制方式，即復制的對象按照當前的操作方式進行增量操作。
02 總量復制方式
除了增量的復制方式外，［移動/復制］工具還有總量的復制方式?？偭繌椭频牟僮鞣绞脚c增量方式大體相同，但是輸入的復制參數與增量復制有所區別。

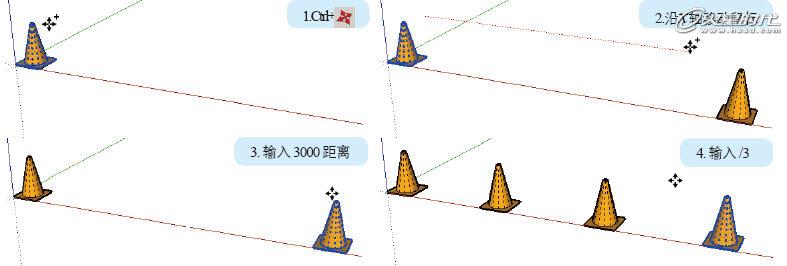

選擇視圖中需要復制的對象，使用［移動/復制］工具，按下Ctrl鍵，單擊鼠標，沿x軸正向移動一段距離后，輸入3000（輸入準確的移動距離），按回車鍵，這時便將對象復制出1個，并沿x軸正向移動了3000mm的距離；接著輸入/3，按回車鍵，即可將對象以總量的方式復制出3個，如圖23所示。
觀察圖23的復制結果，輸入/3后，對象在開始復制的兩個物體之間等量復制出了3個對象，由于最開始復制的兩個物體之間的間距為3000mm，進行總量復制后，復制出的3個物體，每兩個物體之間的間距為1000mm。
使用移動復制操作時，輸入/N（N為復制對象個數），即在當前復制的兩個對象之間等量的復制出N個對象。這種復制方式為總量的復制方式，即復制的對象按照當前的操作方式進行總量
等分操作。
至此，就將［移動/復制］工具的移動操作和復制操作介紹完成。
三.［旋轉］工具
SketchUp軟件中提供了專門的旋轉工具，單擊大工具欄上的［旋轉］按鈕（或按快捷鍵Q鍵），選擇［旋轉］工具。該工具與［移動/復制］工具相似，也有旋轉和旋轉復制兩種功能，首先來介紹該工具的旋轉操作。
［旋轉］工具與普通三維軟件的旋轉工具的使用方法有所不同，初學者需要熟悉該工具的使用方法。
1.坐標軸軸向旋轉

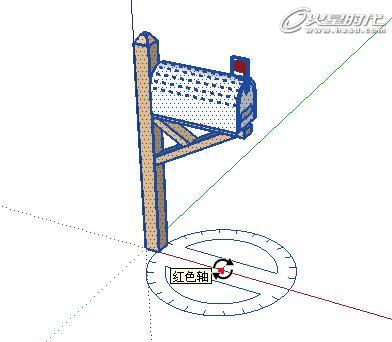

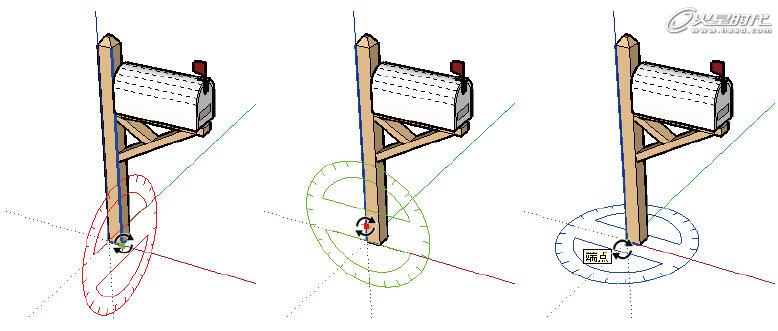

選擇［旋轉］工具，在視圖中，工具變?yōu)轭愃屏拷瞧鞯膱D形，將工具放置于視圖中不同位置時，工具呈現為紅、綠、藍3種顏色，如圖24所示。
當［旋轉］工具呈紅色顯示時，說明此時的旋轉軸為x軸，同樣當［旋轉］工具為綠色或藍色時，說明這時的旋轉軸為y軸或z軸。
在理解了不同顏色的［旋轉］工具的含義后，下面再來學習［旋轉］工具的用法。使用［旋轉］工具需要確定4個要素才能準確進行旋轉操作。這4個要素分別是旋轉軸、旋轉中心、旋
轉起始位置和旋轉角度。
旋轉軸可通過［旋轉］工具的顏色來進行判斷，在使用［旋轉］工具的過程中將依次把旋轉中心、旋轉起始位置和旋轉角度確定下來。
接下來通過一個簡單的案例來學習［旋轉］工具的使用。
step01 選擇需要旋轉的模型，使用［旋轉］工具，在視圖中移動鼠標直至出現藍色的量角器圖標為止，說明此時的旋轉軸為z軸，如圖25所示。
如果想要鎖定坐標軸，可以按Shift鍵將旋轉軸鎖定為z軸。

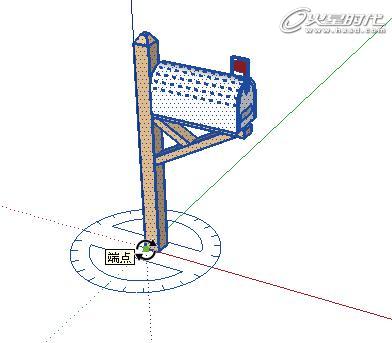

step02 選擇［旋轉］工具，在坐標軸原點的位置單擊鼠標，確定旋轉中心為坐標原點，如圖26所示。
step03 移動鼠標，出現與旋轉中心相連的虛線，這條虛線是用來確定旋轉的起始位置的，找到合適的起始位置后單擊鼠標，確定旋轉的起始位置，如圖27所示。
起始位置可以確定為任意位置，當起始位置平行于軸向時，虛線將以軸向的顏色顯示。
圖26 確定旋轉中心為坐標原點
圖27 確定旋轉起始位置

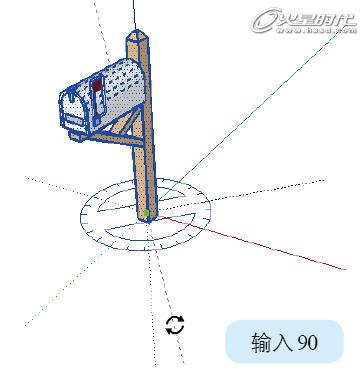

step04 再次移動鼠標，此時對象開始旋轉，移動鼠標讓對象旋轉一定角度后，單擊鼠標，輸入90，按回車鍵，模型沿z軸旋轉90°，如圖28所示。
這樣就完成對象的旋轉操作。上面介紹旋轉的4個要素都非常重要，只要改變其中一個要素，旋轉的結果都會發生變化。
下面改變旋轉中心的位置，其他操作保持不變，最終結果如圖29所示。
圖28 確定旋轉角度
圖29 改變旋轉中心的位置
觀察圖28和圖29的旋轉結果，由于旋轉中心發生了改變，所以最終的旋轉結果也有很大不同。
2.任意平面軸向旋轉
使用旋轉工具除了可以將x、y、z軸作為旋轉軸外，還可以將任意一個面的軸向作為旋轉軸。

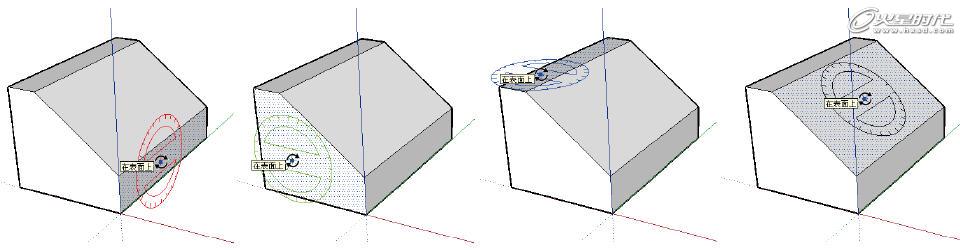

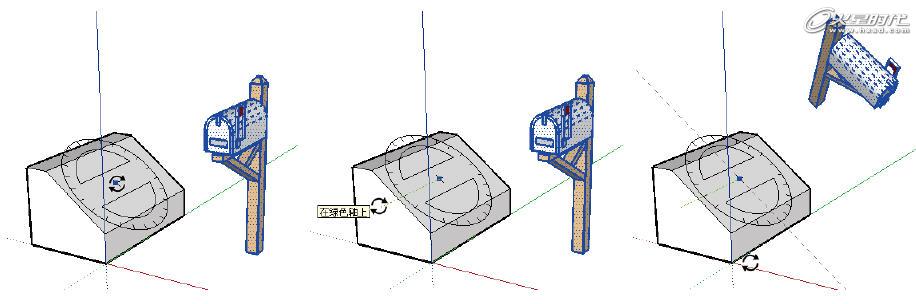

選擇對象，使用［旋轉］工具，將工具放置于需要作為旋轉軸平面的上方，［旋轉］工具會自動貼合到平面上，由于此時的軸向是不平行于任何坐標軸的，所以［旋轉］工具為黑色。
接下來可以按住Shift鍵鎖定當前的軸向，移動［旋轉］工具，確定旋轉中心的位置。
本例就將旋轉中心確定在斜面上，在斜面上單擊鼠標，確定旋轉中心的位置，然后再次單擊鼠標，確定旋轉的起始位置，移動鼠標，對象將按照斜面的軸向開始進行旋轉，如圖30所示。
圖30 以任意平面的軸向作為旋轉軸進行旋轉
［旋轉］工具會自動捕捉平面的法線方向作為旋轉軸，如圖31所示。
圖31［旋轉］工具捕捉平面的法線方向
在實際操作中可以方便地利用［旋轉］工具的捕捉功能來旋轉平面。
3.旋轉復制
［旋轉］工具的旋轉復制操作與［移動/復制］工具的復制操作非常相似，都要配合Ctrl鍵來實現，并且其復制方式也包括增量復制和總量復制兩種。

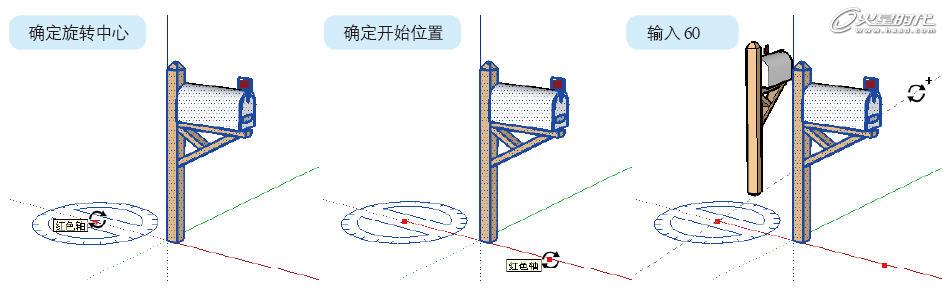

選擇需要旋轉的模型，使用［旋轉］工具，在視圖中移動鼠標直至出現藍色的量角器圖標，在x軸上單擊鼠標，確定該點為旋轉中心；移動鼠標讓虛線與x軸重合，單擊鼠標確定旋轉的起始位置；按Ctrl鍵移動鼠標，旋轉復制出對象，輸入60，按回車鍵，旋轉60°復制出對象，如圖32所示。
![圖32 使用[旋轉]工具旋轉復制](http://trusteddivorcelawyers.com/uploads/allimg/130731/40163-130I1204553S2.jpg)
觀察圖32，在上一步的操作中，復制出了一個對象，并且該對象在原對象的基礎上旋轉了60°。
接著上步的操作，輸入3X，按回車鍵，即以增量的方式將對象復制出3個，如圖33所示。
![圖33 [旋轉]工具的增量復制](http://trusteddivorcelawyers.com/uploads/allimg/130731/40163-130I1204613635.jpg)
經過數值的輸入后，對象以增量的方式復制出了3個，每個對象的復制都是在上一個對象的基礎上旋轉了60°，最終效果如圖33所示。
下面再來制作一個利用［旋轉］工具進行總量旋轉復制的例子。

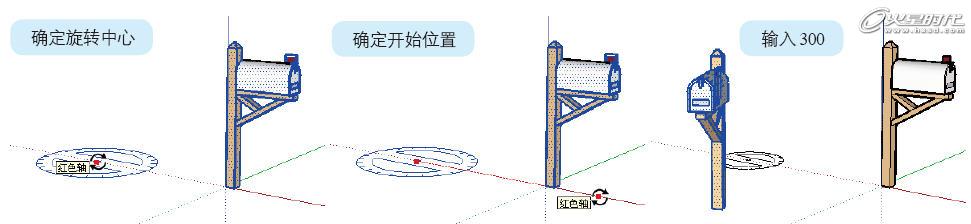

選擇需要旋轉的模型，使用［旋轉］工具，在視圖中移動鼠標直至出現藍色的量角器圖標，在x軸上單擊鼠標，確定該點為旋轉中心；移動鼠標讓虛線與x軸重合，單擊鼠標確定旋轉的起始位置；按Ctrl鍵移動鼠標，旋轉復制出對象，輸入300，按回車鍵，在原對象的基礎上旋轉300°后，復制出新的對象，如圖34所示。
![圖34 使用[旋轉]工具旋轉復制對象](http://trusteddivorcelawyers.com/uploads/allimg/130731/40163-130I12046324K.jpg)

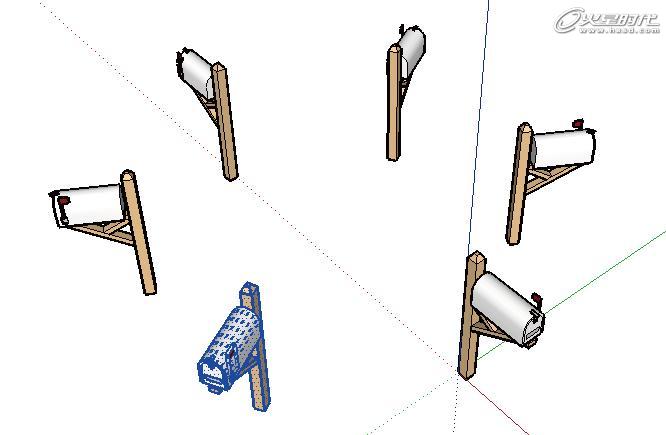

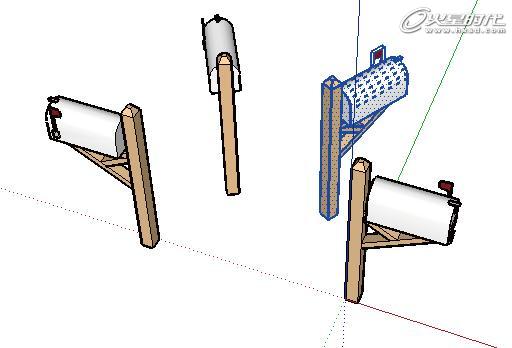

接著上步的操作，輸入/5，按回車鍵，即以總量的方式將對象復制出5個，如圖35所示。
![圖35 [旋轉]工具的總量復制](http://trusteddivorcelawyers.com/uploads/allimg/130731/40163-130I1204A5649.jpg)
經過數值的輸入后，在旋轉300°復制出來的兩個對象之間等分復制出了5個對象，每兩個對象之間的旋轉角度為60°（300/5）。
旋轉復制的兩種復制方式介紹完成，下面來介紹［縮放］工具。
四.［縮放］工具
與通常的三維軟件一樣，SketchUp軟件中也提供了縮放工具。單擊大工具欄上的［縮放］按鈕（或按快捷鍵S），選擇［縮放］工具。
［縮放］工具可以對二維對象和三維對象
進行縮放操作。
1.二維對象的縮放操作
首先來學習［縮放］工具對二維對象的操作。

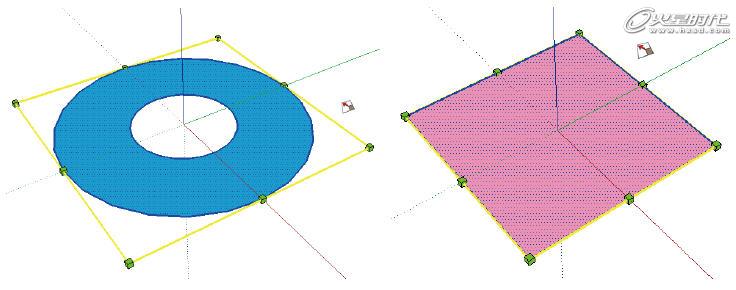

選擇需要進行縮放的二維對象，在大工具欄中選擇［縮放］工具的同時，視圖中的二維對象隨即出現了縮放控制點，如圖36所示。
觀察圖36，選擇［縮放］工具后，二維對象上出現了黃色矩形控制框和8個綠色控制點，分別調節這8個控制點，可以實現對二維對象的等比和非等比縮放。

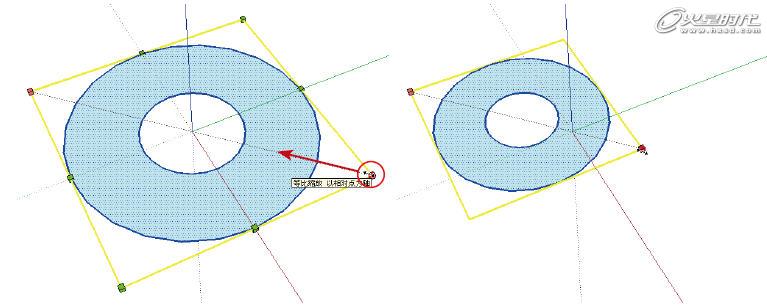

使用［縮放］工具調節對角線的控制點，可以實現對象的等比縮放，如圖37所示。

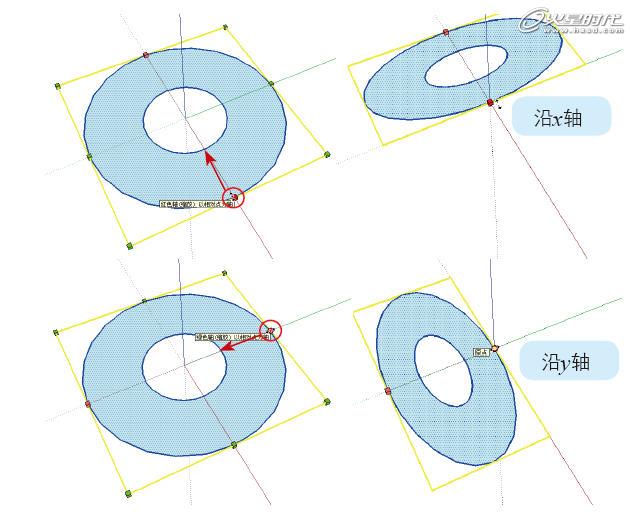

使用［縮放］工具調節非對角線的控制點，則為非等比縮放效果，如圖38所示。
圖38使用控制點進行非等比縮放
觀察圖38，非等比縮放是沿著坐標軸進行的，使用非等比縮放后，圓形被壓扁為橢圓形，并且對象的中心也發生了改變。

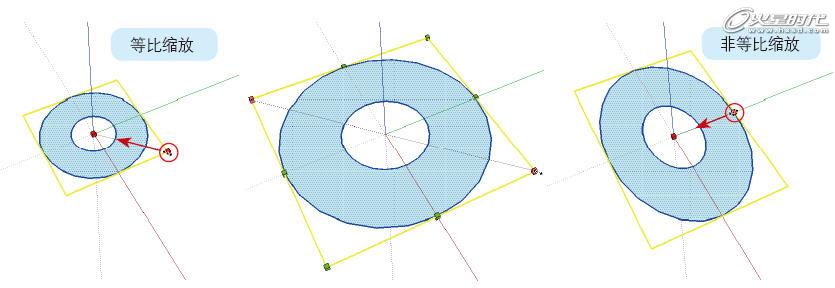

在進行等比縮放和非等比縮放時，如果配合Ctrl鍵使用，可以鎖定對象中心進行縮放，如圖39所示。
觀察圖39，按住Ctrl鍵在進行等比和非等比縮放時，對象的中心鎖定在原來的位置不發生改變。
按住Shift鍵并使用［縮放］工具，選擇任意一個非對角線的控制點，都可以實現等比縮放。
2.三維對象的縮放操作
以上講解的是［縮放］工具對二維對象的操作，下面再來講解三維對象的縮放操作。
三維對象的操作與二維對象的操作基本相同，不同的是三維對象的縮放控制點較二維對象復雜，并且三維對象可進行縮放的軸向比二維對象多。

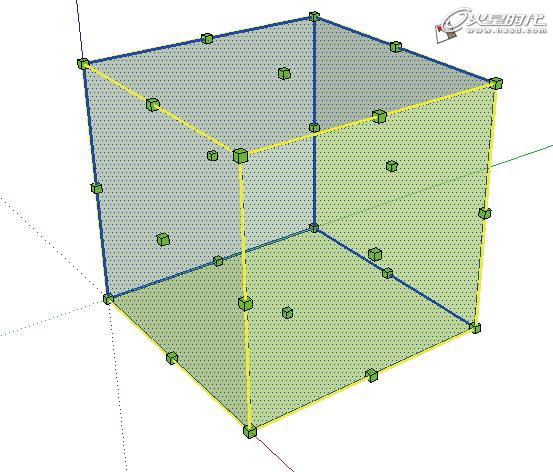

在視圖中創建一個長方體，使用［選擇］工具三擊選擇整個對象，然后選擇［縮放］工具，在對象表面上出現了縮放控制點和縮放控制框，如圖40所示。
![圖40 [縮放]工具在三維對象上的控制點](http://trusteddivorcelawyers.com/uploads/allimg/130731/40163-130I1205031529.jpg)

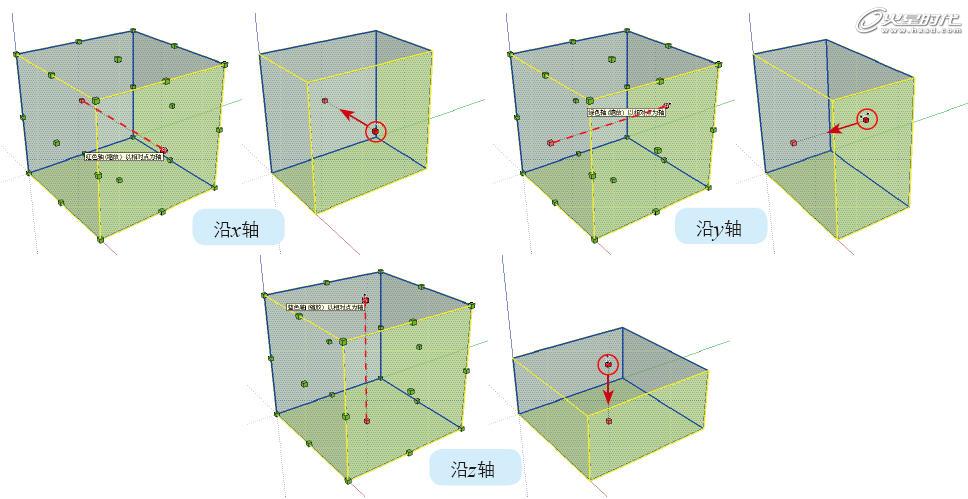

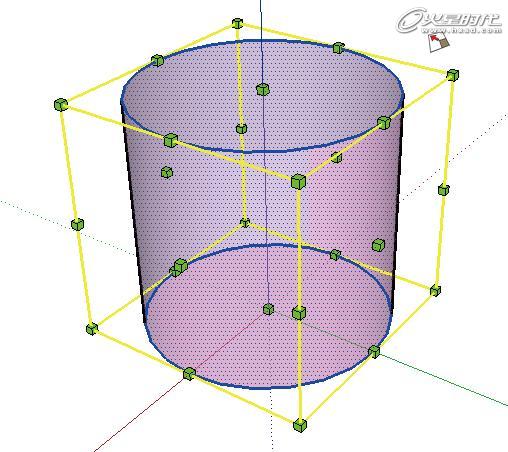

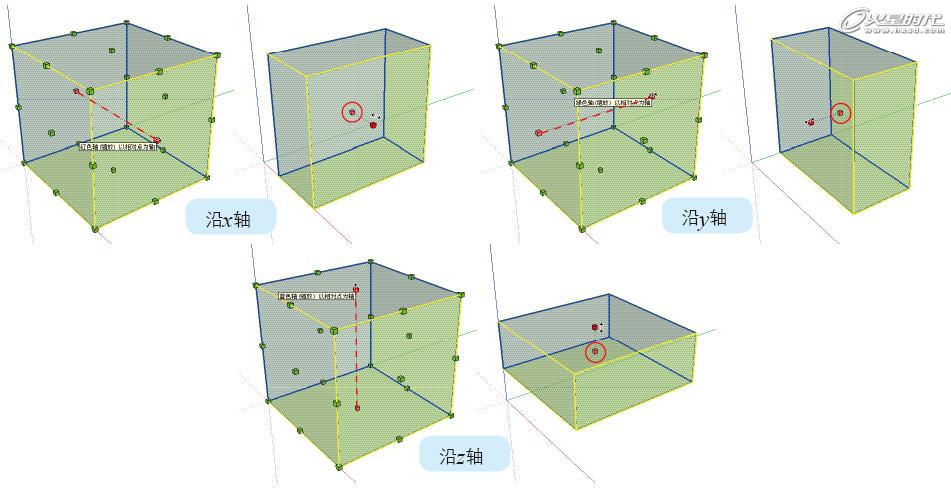

選擇［縮放］工具后，三維對象上出現了黃色矩形控制框和26個綠色控制點。如果將長方體的每個表面看做一個二維平面的話，那么這些平面上的點與二維對象的控制點基本相同，不過在每個面的中心還有一個控制點，也就是說長方體的每個面有9個控制點，利用這些控制點可以實現對三維對象的等比和非等比縮放。
需要注意的是，即使三維對象不是長方體，而是其他對象，其縮放框仍然為長方體的線框，黃色縮放框每個面上有9個控制點，總數為26個保持不變，如圖41所示。
Note
視圖中的物體為［X光模式］顯示，設置的快捷鍵為Alt+X，或選擇菜單［查看］|［面類型］|［X光模式］命令。［縮放］工具的操作方式與二維對象相同，使用［縮放］工具調節對角線的控制點，可以實現對象的等比縮放，如圖42所示。

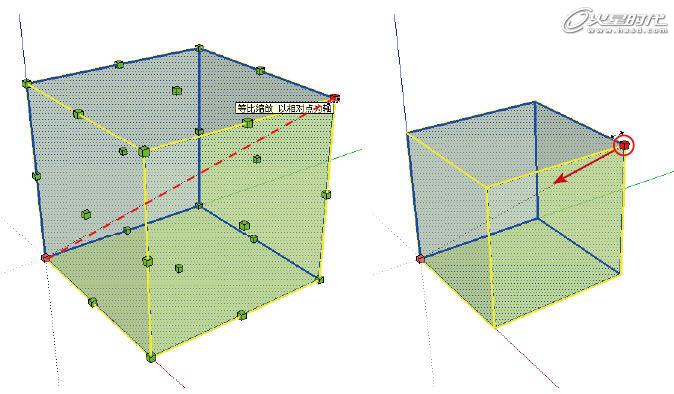

在進行等比縮放和非等比縮放時，如果配合Ctrl鍵使用，可以鎖定對象中心進行縮放，如圖44所示。
按住Shift鍵使用［縮放］工具時，選擇任意一個非對角線的縮放控制點，都可以實現等比縮放。
3.［縮放］工具對對象中元素的操作
［縮放］工具可以自動選擇對象中能進行縮放的元素，進行縮放操作。選擇［縮放］工具，當［縮放］工具移動至可以進行縮放的元素上方時，線或面會以藍色的
方式顯示，單擊鼠標，選擇元素，元素上出現了縮放控制點，即可對元素進行縮放調節。

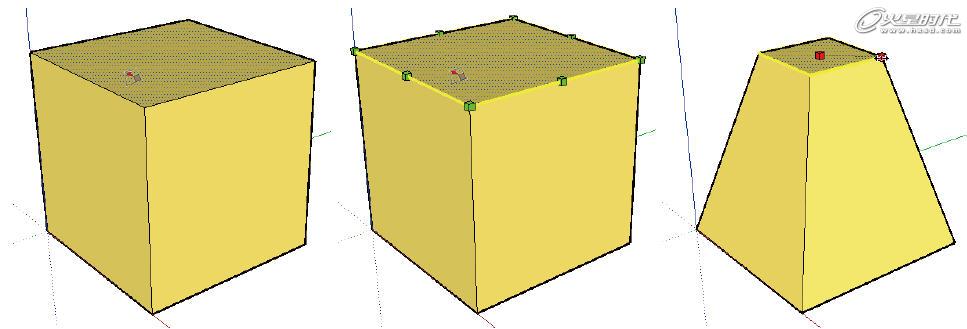

選擇［縮放］工具，將［縮放］工具移動到需要進行縮放的面上方，面變?yōu)樗{色顯示，單擊鼠標，出現縮放控制點，選擇對角線的控制點，按Ctrl鍵進行中心等比縮放，如圖45所示。
Note
在三維對象中， ［縮放］工具只能對其中的面元素進行縮放，而在二維對象中，通?？梢詫€或面進行縮放。
4.［縮放］工具的精確縮放
［縮放］工具也可以通過輸入數值來進行精確縮放。

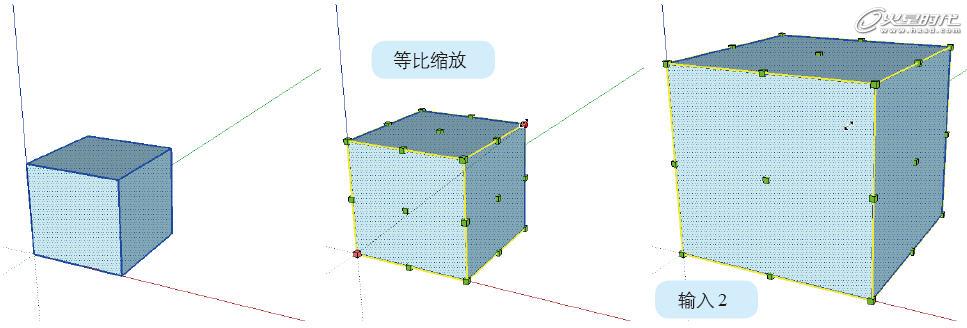

選擇需要縮放的對象，使用［縮放］工具，調節縮放控制點，選擇對角線的控制點，將對象等比放大，輸入2，按回車鍵，視圖中的對象即可放大到原來的兩倍，如圖46所示。

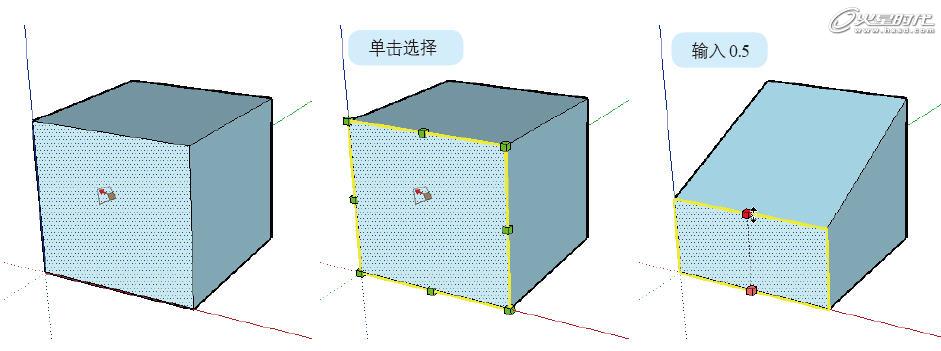

觀察圖47，對選中的面執行了非等比縮放操作，輸入0.5后，將原來的面沿著縮放操作的z軸縮小了一半。
5.用［縮放］工具實現鏡像效果
大多數三維軟件中都有鏡像工具，而在SketchUp軟件中并沒有為用戶提供專門的鏡像工具。如果需要實現鏡像效果，可以使用［縮放］工具的非等比縮放操作來實現。
接下來通過一個簡單的案例來學習［縮放］工具的鏡像效果。

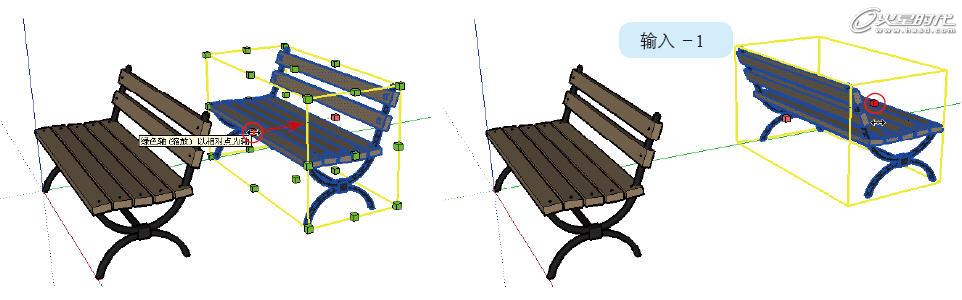

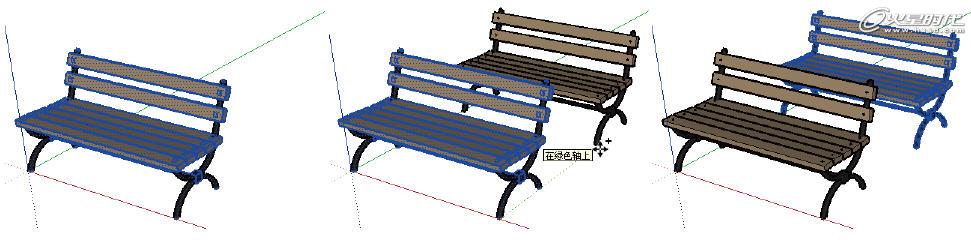

使用［選擇］工具進行框選，選擇完整的休閑長椅模型，使用［移動/復制］工具，按Ctrl鍵的同時單擊鼠標，鎖定移動的方向為綠色y軸向，移動一段距離后，再次單擊鼠標，確定復制對象最終的位置，如圖48所示。
保持復制出來的長椅模型處于選擇狀態，使用［縮放］工具，選擇縮放框中心的點，沿y軸正向移動，移動一段距離后釋放鼠標，輸入－1，按回車鍵，如圖49所示。
圖49 輸入數值進行鏡像
觀察圖49，休閑長椅模型的大小沒有改變，但是朝向了相反的方向。
使用縮放工具鎖定某一個坐標軸向進行非等比縮放時，輸入-1，對象將產生鏡像效果，也就是對象的大小不發生改變，而是對象朝向相反的方向。

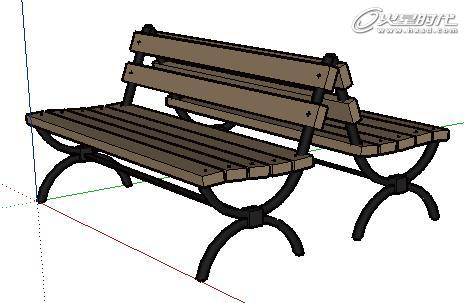

這樣就使用［縮放］工具完成了對象的鏡像效果，使用［移動/復制］工具將兩個長椅模型對齊，完成鏡像的最終效果如圖50所示。
鏡像操作除了可以利用［縮放］工具實現外，利用［旋轉］工具也可以實現。使用［旋轉］工具以旋轉復制的方式將模型沿需要的坐標軸旋轉180°，也可實現鏡像效果。讀者可以自己嘗試利用［旋轉］工具來實現鏡像效果。
本sketchup教程完。
本sketchup教程思路
1.刪除
2.移動和復制
3.[旋轉]工具
4.[縮放]工具
一.刪除
通常，在建模軟件中，刪除操作可以通過選擇需要刪除的對象，然后按Delete鍵進行刪除，SketchUp軟件也是如此，可以使用［選擇］工具選擇需要刪除的線或面，按Delete鍵進行刪除。
除了使用Delete鍵進行刪除以外，SketchUp軟件還擁有自己的刪除工具。
1>兩種刪除方式
選擇大工具欄上的［刪除］工具，使用該工具可以將視圖中的邊刪除。使用［刪除］工具刪除邊的方式有兩種，一種是單擊刪除，在需要刪除的邊上單擊鼠標即可將邊刪除，使用這種方法一次只能刪除一條邊；另外一種是拖曳刪除，即按住鼠標左鍵不放，拖曳鼠標，凡是被［刪除］工具滑過變成藍色的邊，在釋放鼠標后都會被刪除，使用這種方法一次可以刪除多條邊，如圖1所示。
圖1 使用刪除工具刪除邊
觀察圖1，刪除了幾何體的邊后，與邊相連的面也一同被刪除了。在使用［刪除］工具進行拖曳刪除時，需要注意鼠標滑過邊的速度，鼠標滑動的速度過快會使得需要選擇的邊沒有選擇上，從而影響操作的質量。
Note
［刪除］工具除了可以刪除繪制對象的邊外，還可以刪除輔助線。輔助線是使用大工具欄上的［測量距離］工具繪制出來的，顯示為黑色虛線，在實際建模中起到輔助建模的作用，并不是模型的一部分，如圖2所示。
圖2 使用刪除工具刪除輔助線
使用［刪除］工具刪除輔助線的方式與刪除邊的方式完全相同。注意，使用刪除工具只能刪除邊線 ，不能刪除面。
2>柔化、硬化和隱藏邊
使用［刪除］工具除了可以進行邊線的刪除操作以外，還可以配合鍵盤上的按鍵對邊進行柔化、硬化和隱藏處理。
使用［圓］工具在視圖中創建一個圓形，然后使用［推/拉］工具將圓形擠出為圓柱體，選擇菜單［查看］|［虛顯隱藏物體］命令，將圓柱體上隱藏的邊顯示出來。

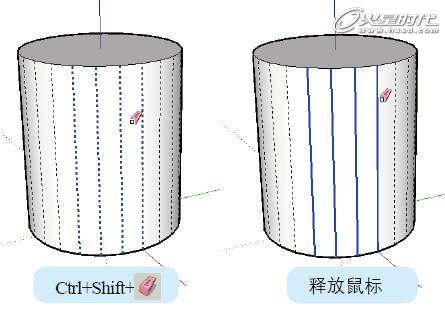

按住Ctrl+Shift鍵，同時使用［刪除］工具選擇圓柱上柔化的邊，釋放鼠標的同時，柔化邊便轉換為硬邊，如圖3所示。
2>柔化、硬化和隱藏邊
使用［刪除］工具除了可以進行邊線的刪除操作以外，還可以配合鍵盤上的按鍵對邊進行柔化、硬化和隱藏處理。
使用［圓］工具在視圖中創建一個圓形，然后使用［推/拉］工具將圓形擠出為圓柱體，選擇菜單［查看］|［虛顯隱藏物體］命令，將圓柱體上隱藏的邊顯示出來。
按住Ctrl+Shift鍵，同時使用［刪除］工具選擇圓柱上柔化的邊，釋放鼠標的同時，柔化邊便轉換為硬邊，如圖3所示。
圖3 使用［刪除］工具硬化邊

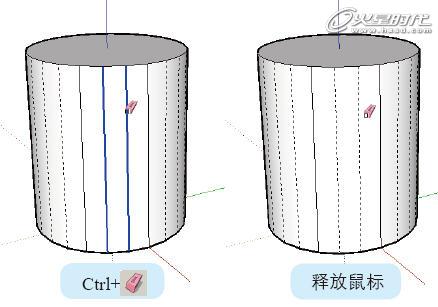

按住Ctrl鍵的同時，使用［刪除］工具選擇圓柱上的硬邊，釋放鼠標的同時，硬邊轉換為了柔化邊，如圖4所示。
圖4 使用［刪除］工具軟化邊
使用［刪除］工具配合鍵盤上的快捷鍵可以輕松實現邊的硬化和柔化的切換。
除了硬化和柔化邊外， ［刪除］工具配合Shift鍵使用，可以實現邊的隱藏效果。

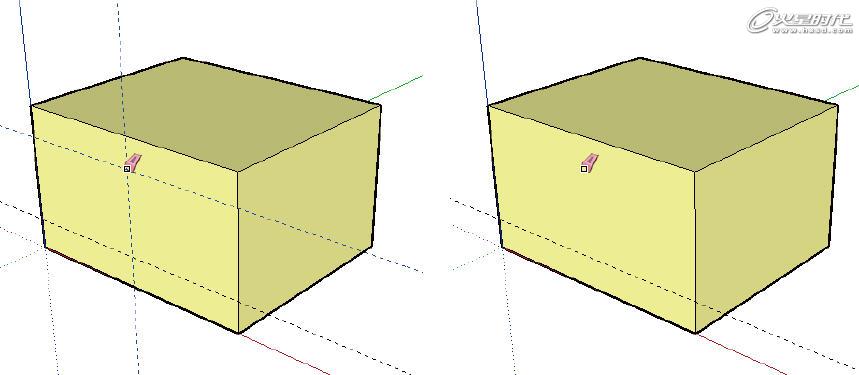

按住Shift鍵的同時使用［刪除］工具選擇模型上的邊，釋放鼠標后之前選擇的邊變?yōu)樘摼€，如果這時選擇菜單［查看］|［虛顯隱藏物體］命令，取消虛顯隱藏物體的勾選，剛才選擇的邊就完全隱藏起來，如圖5所示。
圖5 使用［刪除］工具隱藏邊
Note
使用Shift鍵配合［刪除］工具對模型上的邊進行隱藏后，邊應該被隱藏，在視圖中無法觀察到。如果這時隱藏的邊并未隱藏，而是變成了虛顯狀態，說明在［查看］菜單中勾選了［虛顯隱藏物體］命令，取消該命令的勾選，即可將邊完全隱藏。

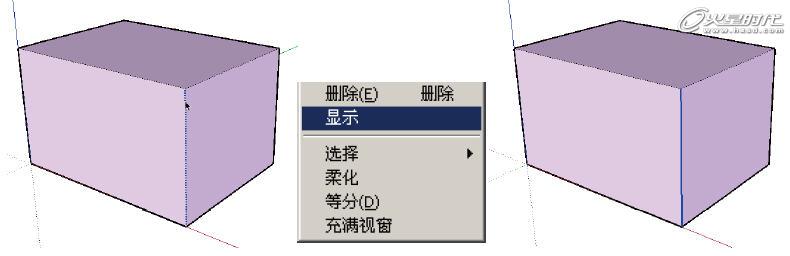

如果需要將隱藏的邊或物體顯示出來，也需要使用菜單［查看］|［虛顯隱藏物體］命令。在上步操作中將立方體的3條邊隱藏起來，如果這里需要將其中的一條邊顯示出來，可以選擇［查看］|［虛顯隱藏物體］命令，開啟隱藏物體的顯示，然后使用［選擇］工具選擇需要顯示的邊，右擊鼠標，在彈出的菜單中選擇［顯示］命令即可，如圖6所示。
圖6 顯示隱藏的邊
如果需要將模型中所有隱藏的邊都顯示出來，可以使用［選擇］工具三擊選擇整個模型，右擊鼠標，在彈出的菜單中選擇［顯示］命令。
如果視圖中有隱藏的物體，也可以選擇菜單［查看］|［虛顯隱藏物體］命令，將視圖中隱藏的物體以虛顯的方式顯示出來，然后使用［選擇］工具三擊選擇整個模型，右擊鼠標，在彈出的菜單中選擇［顯示］命令，如圖7所示。
圖7 顯示隱藏的物體
在室內建模中， ［刪除］工具并不是經常用來執行刪除操作的，而是更多使用在對邊的柔化、硬化和隱藏操作中。通常的刪除操作會使用［選擇］工具對邊和面進行選擇，并使用Delete鍵直接刪除。
二.移動和復制
在建模軟件中，移動和復制操作的使用頻率非常高，在SketchUp軟件中有專門的［移動/復制］工具，可以對物體進行移動和復制。
單擊大工具欄上的［移動/復制］按鈕（或按快捷鍵M），選擇［移動/復制 ］工具。該工具有移動和復制兩種功能，首先來介紹該工具的移動操作。
［移動/復制］工具的移動操作
［移動/復制］工具的移動操作分為沿坐標軸移動、數值輸入精確移動及捕捉移動3種方式。SketchUp中的移動工具不能選擇整個模型對象，只能對模型中單個點、線或面進行選擇，如
需選擇整個模型，可使用［選擇］工具進行選擇，然后再進行移動操作。
01 沿坐標軸移動

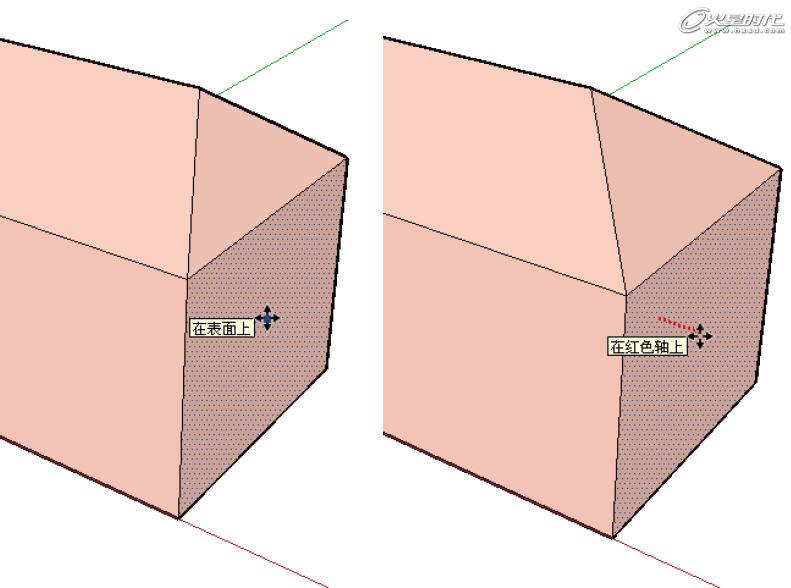

使用［選擇］工具選擇物體，再使用［移動/復制］工具在視圖中的任意位置單擊鼠標，然后移動鼠標，如果鼠標的移動軌跡上出現紅、綠或藍色任意一種虛線，說明這時的移動方向是平行于x、y或z軸向的，移動合適的距離后再次單擊鼠標，確定物體的位置，如圖8所示。
圖8 沿坐標軸移動物體
使用［移動/復制］工具進行移動操作時，如果需要鎖定某個軸向進行移動，可以在出現軸向虛線時，按住Shift鍵，這時軸向的虛線變成粗虛線，說明已經將移動方向鎖定在當前軸向上，可以任意移動鼠標確定物體在該軸向上的位置。
SketchUp中的［移動/復制］工具不同于其他軟件的移動工具，使用該工具進行移動時，工具不一定要置于物體上進行移動，在視圖中的任意位置都可以移動物體，如圖9所示。
在室內建模中可以靈活使用在任意位置移動物體的功能，來進行模型的創建。
02 精確移動
與SketchUp中的其他工具一樣， ［移動/復制］工具也具有精確移動的功能，可以通過在［數值輸入區］中輸入數值來精確移動物體。使用［移動/復制］工具進行精確移動時，有兩種數值輸入方式，一種是輸入移動的距離，另一種是輸入準確的坐標系值。
使用［選擇］工具選擇物體，使用［移動/復制］工具在視圖中的任意位置單擊鼠標，然后移動鼠標，輸入1000，按回車鍵，物體便沿著鼠標移動的方向移動1000mm，如圖10所示。
圖10 在視圖中任意位置移動物體
圖11 使用數值輸入使物體移動準確的距離
Note
輸入的數值為正值時，物體移動的方向與鼠標移動的方向相同，數值為負值時，物體移動的方向與鼠標移動方向相反。
除了可以輸入移動距離的數值外，還可以使用坐標系輸入的方法來精確移動物體。
使用［選擇］工具選擇物體，使用［移動/復制］工具在長方體的一個頂點上單擊，然后移動鼠標，輸入“［0，0，0］”（注意將輸入法切換為英文狀態），按回車鍵，選擇的頂點移動
到坐標軸原點［0，0，0］的位置，如圖12所示。
圖12 使用絕對坐標系統移動物體
使用［X，Y，Z］絕對坐標系統的輸入方式時，需要在被移動的物體上單擊確定一個點，將該點移動到坐標系［X，Y，Z］的位置。本案例中選擇的是長方體的一個頂點，實際操作中可以選擇物體上的任意一個點。

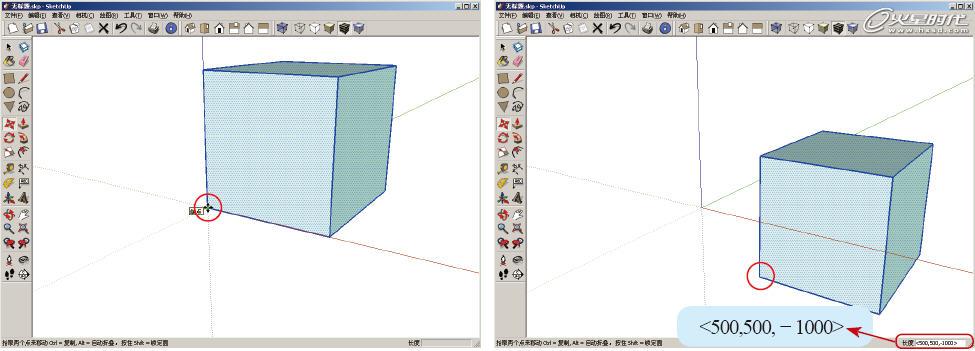

使用［選擇］工具選擇物體，使用［移動/復制］工具在長方體的一個頂點上單擊鼠標，然后移動鼠標，輸入“＜500，500，－1000＞”，按回車鍵，選擇的頂點位置即向x軸正向移動500mm，向y軸正向移動500mm，向z軸負向移動1000mm，如圖13所示。
圖13 使用相對坐標系統移動物體
本節詳細介紹了3種輸入精確移動距離的方法，包括直接輸入移動距離、輸入物體上點的坐標，以及輸入點的相對坐標的方法。
03 捕捉移動
使用［移動/復制］工具進行移動時還可以捕捉其他物體上的點，從而輕松地將兩個物體對齊。
目前在視圖中繪制了兩個長方體，接下來使用［移動/復制］工具將兩個長方體對齊。
使用［選擇］工具三擊選擇長方體，使用［移動/復制］工具在選中的長方體上單擊，選擇表面的一個點，移動鼠標將選中的點與大長方體的一個頂點對齊，當［移動/復制］工具捕捉到點的時候，頂點以綠色的點顯示，并出現“端點”的提示框，如圖14所示。
圖14 移動捕捉物體
［移動/復制］工具的捕捉功能使用起來非常方便，可以捕捉到物體上的點、面或邊，輕松將物體移動到需要的位置。
04 點、線、面的移動
本部分將制作一個簡單的模型，來進一步了解［移動/復制］工具的應用。
step01 選擇［矩形］工具，在視圖中創建一個矩形，然后使用［推/拉］工具擠出矩形的高度，使其成為一個長方體，如圖15所示。
step02 使用［線］工具捕捉頂面邊的中點（中點以青色點顯示），將頂面的中線繪制出來，如圖14所示。

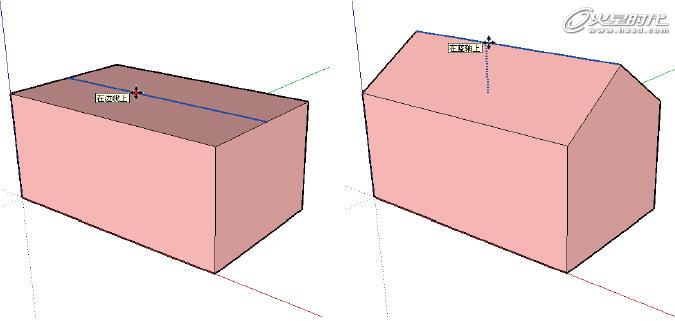

step03 選擇［移動/復制］工具，將移動工具置于繪制的中線處，中線自動變?yōu)樗{色選擇狀態，單擊鼠標，然后沿藍色z軸移動鼠標，在移動至合適高度后，再次單擊鼠標，確定移動的距離，如圖15所示。
圖15 利用［推/拉］工具創建長方體
圖16 繪制頂面中線
圖17 移動中線
［移動/復制］工具可以自動選擇鼠標滑過的點、線或面，被選中的線和面對象變?yōu)樗{色顯示，對象被自動選擇后，單擊鼠標即可進行移動操作。接著再來對屋頂模型進行進一步的細化處理。
step04 使用［線］工具將屋頂下方的兩個端點連接起來。
step05 選擇［移動/復制］工具，將移動工具移至屋頂模型的頂點處，將自動捕捉頂點，頂點變?yōu)榫G色顯示，并出現“端點”的提示框。單擊鼠標，然后沿紅色x軸移動鼠標，在移動合適距離后，再次單擊鼠標，確定移動的距離，如圖18所示。
圖18 繪制屋頂?shù)锥诉B接線
圖19 移動屋頂頂點
這樣就將一個屋頂?shù)哪Ｐ痛篌w創建完成，如果覺得屋頂?shù)膬A斜角度不合適，還可以選擇模型的表面，調節模型面的位置。
step06 選擇［移動/復制］工具，將移動工具置于需要移動的面上，面自動變?yōu)樗{色選擇狀態，單擊鼠標，然后沿紅色x軸移動鼠標，在移動適當距離后，再次單擊鼠標，確定移動的距離，如圖20所示。
經過調節后，就將屋頂模型創建完成，這里僅僅制作了一側的斜頂，另一側的斜頂模型由讀者自己制作完成，模型的最終效果如圖20所示。
step06 選擇［移動/復制］工具，將移動工具置于需要移動的面上，面自動變?yōu)樗{色選擇狀態，單擊鼠標，然后沿紅色x軸移動鼠標，在移動適當距離后，再次單擊鼠標，確定移動的距離，如圖20所示。
經過調節后，就將屋頂模型創建完成，這里僅僅制作了一側的斜頂，另一側的斜頂模型由讀者自己制作完成，模型的最終效果如圖20所示。
圖20 使用移動工具調節面的位置
圖21 屋頂最終效果
通過對本例簡單模型的制作，能夠更加清晰地了解［移動/復制］工具對于點、線及面的移動操作，掌握工具的使用方法和技巧。
［移動/復制］工具的復制操作
［移動/復制］工具除了可以移動物體外，還可以對物體進行大量的復制。
在使用［移動/復制］工具進行復制時，需要配合Ctrl鍵來完成，按下Ctrl鍵后,［移動/復制］工具在視圖中的圖標顯示為，在圖標的右上角出現了一個加號，代表現在的［移動/復制］工具處于復制的狀態。
01 增量復制方式
使用［選擇］工具選擇視圖中需要復制的對象，使用［移動/復制］工具，按下鍵盤上的Ctrl鍵，單擊鼠標，沿x軸正向移動一段距離后，輸入500（輸入準確的移動距離），按回車鍵，這
時便將對象復制出1個，并沿x軸正向移動了500mm的距離；接著輸入3X，按回車鍵，即可將對象復制出3個，如圖22所示。
圖22 移動復制的增量復制方式
觀察圖7-86的復制結果，輸入3X后，對象連續復制出了3個，并且每次復制都是在上一個對象的基礎上沿x軸正向移動500mm。使用移動復制操作時，輸入NX（N為復制對象個數），即可將當前對象復制出N個。這種復制方式為增量的復制方式，即復制的對象按照當前的操作方式進行增量操作。
02 總量復制方式
除了增量的復制方式外，［移動/復制］工具還有總量的復制方式?？偭繌椭频牟僮鞣绞脚c增量方式大體相同，但是輸入的復制參數與增量復制有所區別。
選擇視圖中需要復制的對象，使用［移動/復制］工具，按下Ctrl鍵，單擊鼠標，沿x軸正向移動一段距離后，輸入3000（輸入準確的移動距離），按回車鍵，這時便將對象復制出1個，并沿x軸正向移動了3000mm的距離；接著輸入/3，按回車鍵，即可將對象以總量的方式復制出3個，如圖23所示。
圖23 移動復制的總量復制方式
觀察圖23的復制結果，輸入/3后，對象在開始復制的兩個物體之間等量復制出了3個對象，由于最開始復制的兩個物體之間的間距為3000mm，進行總量復制后，復制出的3個物體，每兩個物體之間的間距為1000mm。
使用移動復制操作時，輸入/N（N為復制對象個數），即在當前復制的兩個對象之間等量的復制出N個對象。這種復制方式為總量的復制方式，即復制的對象按照當前的操作方式進行總量
等分操作。
至此，就將［移動/復制］工具的移動操作和復制操作介紹完成。
三.［旋轉］工具
SketchUp軟件中提供了專門的旋轉工具，單擊大工具欄上的［旋轉］按鈕（或按快捷鍵Q鍵），選擇［旋轉］工具。該工具與［移動/復制］工具相似，也有旋轉和旋轉復制兩種功能，首先來介紹該工具的旋轉操作。
［旋轉］工具與普通三維軟件的旋轉工具的使用方法有所不同，初學者需要熟悉該工具的使用方法。
1.坐標軸軸向旋轉
選擇［旋轉］工具，在視圖中，工具變?yōu)轭愃屏拷瞧鞯膱D形，將工具放置于視圖中不同位置時，工具呈現為紅、綠、藍3種顏色，如圖24所示。
圖24 ［旋轉］工具的顏色與軸向
當［旋轉］工具呈紅色顯示時，說明此時的旋轉軸為x軸，同樣當［旋轉］工具為綠色或藍色時，說明這時的旋轉軸為y軸或z軸。
在理解了不同顏色的［旋轉］工具的含義后，下面再來學習［旋轉］工具的用法。使用［旋轉］工具需要確定4個要素才能準確進行旋轉操作。這4個要素分別是旋轉軸、旋轉中心、旋
轉起始位置和旋轉角度。
旋轉軸可通過［旋轉］工具的顏色來進行判斷，在使用［旋轉］工具的過程中將依次把旋轉中心、旋轉起始位置和旋轉角度確定下來。
接下來通過一個簡單的案例來學習［旋轉］工具的使用。
step01 選擇需要旋轉的模型，使用［旋轉］工具，在視圖中移動鼠標直至出現藍色的量角器圖標為止，說明此時的旋轉軸為z軸，如圖25所示。
如果想要鎖定坐標軸，可以按Shift鍵將旋轉軸鎖定為z軸。
step02 選擇［旋轉］工具，在坐標軸原點的位置單擊鼠標，確定旋轉中心為坐標原點，如圖26所示。
step03 移動鼠標，出現與旋轉中心相連的虛線，這條虛線是用來確定旋轉的起始位置的，找到合適的起始位置后單擊鼠標，確定旋轉的起始位置，如圖27所示。
起始位置可以確定為任意位置，當起始位置平行于軸向時，虛線將以軸向的顏色顯示。
圖25 鎖定旋轉軸為z軸
圖26 確定旋轉中心為坐標原點
圖27 確定旋轉起始位置
step04 再次移動鼠標，此時對象開始旋轉，移動鼠標讓對象旋轉一定角度后，單擊鼠標，輸入90，按回車鍵，模型沿z軸旋轉90°，如圖28所示。
這樣就完成對象的旋轉操作。上面介紹旋轉的4個要素都非常重要，只要改變其中一個要素，旋轉的結果都會發生變化。
下面改變旋轉中心的位置，其他操作保持不變，最終結果如圖29所示。
圖28 確定旋轉角度
圖29 改變旋轉中心的位置
觀察圖28和圖29的旋轉結果，由于旋轉中心發生了改變，所以最終的旋轉結果也有很大不同。
2.任意平面軸向旋轉
使用旋轉工具除了可以將x、y、z軸作為旋轉軸外，還可以將任意一個面的軸向作為旋轉軸。
選擇對象，使用［旋轉］工具，將工具放置于需要作為旋轉軸平面的上方，［旋轉］工具會自動貼合到平面上，由于此時的軸向是不平行于任何坐標軸的，所以［旋轉］工具為黑色。
接下來可以按住Shift鍵鎖定當前的軸向，移動［旋轉］工具，確定旋轉中心的位置。
本例就將旋轉中心確定在斜面上，在斜面上單擊鼠標，確定旋轉中心的位置，然后再次單擊鼠標，確定旋轉的起始位置，移動鼠標，對象將按照斜面的軸向開始進行旋轉，如圖30所示。
圖30 以任意平面的軸向作為旋轉軸進行旋轉
［旋轉］工具會自動捕捉平面的法線方向作為旋轉軸，如圖31所示。
圖31［旋轉］工具捕捉平面的法線方向
在實際操作中可以方便地利用［旋轉］工具的捕捉功能來旋轉平面。
3.旋轉復制
［旋轉］工具的旋轉復制操作與［移動/復制］工具的復制操作非常相似，都要配合Ctrl鍵來實現，并且其復制方式也包括增量復制和總量復制兩種。
選擇需要旋轉的模型，使用［旋轉］工具，在視圖中移動鼠標直至出現藍色的量角器圖標，在x軸上單擊鼠標，確定該點為旋轉中心；移動鼠標讓虛線與x軸重合，單擊鼠標確定旋轉的起始位置；按Ctrl鍵移動鼠標，旋轉復制出對象，輸入60，按回車鍵，旋轉60°復制出對象，如圖32所示。
圖32 使用[旋轉]工具旋轉復制
觀察圖32，在上一步的操作中，復制出了一個對象，并且該對象在原對象的基礎上旋轉了60°。
接著上步的操作，輸入3X，按回車鍵，即以增量的方式將對象復制出3個，如圖33所示。
圖33 [旋轉]工具的增量復制
經過數值的輸入后，對象以增量的方式復制出了3個，每個對象的復制都是在上一個對象的基礎上旋轉了60°，最終效果如圖33所示。
下面再來制作一個利用［旋轉］工具進行總量旋轉復制的例子。
選擇需要旋轉的模型，使用［旋轉］工具，在視圖中移動鼠標直至出現藍色的量角器圖標，在x軸上單擊鼠標，確定該點為旋轉中心；移動鼠標讓虛線與x軸重合，單擊鼠標確定旋轉的起始位置；按Ctrl鍵移動鼠標，旋轉復制出對象，輸入300，按回車鍵，在原對象的基礎上旋轉300°后，復制出新的對象，如圖34所示。
圖34 使用[旋轉]工具旋轉復制對象
接著上步的操作，輸入/5，按回車鍵，即以總量的方式將對象復制出5個，如圖35所示。
圖35 [旋轉]工具的總量復制
經過數值的輸入后，在旋轉300°復制出來的兩個對象之間等分復制出了5個對象，每兩個對象之間的旋轉角度為60°（300/5）。
旋轉復制的兩種復制方式介紹完成，下面來介紹［縮放］工具。
四.［縮放］工具
與通常的三維軟件一樣，SketchUp軟件中也提供了縮放工具。單擊大工具欄上的［縮放］按鈕（或按快捷鍵S），選擇［縮放］工具。
［縮放］工具可以對二維對象和三維對象
進行縮放操作。
1.二維對象的縮放操作
首先來學習［縮放］工具對二維對象的操作。
選擇需要進行縮放的二維對象，在大工具欄中選擇［縮放］工具的同時，視圖中的二維對象隨即出現了縮放控制點，如圖36所示。
圖36 ［縮放］工具在二維對象上的控制點
觀察圖36，選擇［縮放］工具后，二維對象上出現了黃色矩形控制框和8個綠色控制點，分別調節這8個控制點，可以實現對二維對象的等比和非等比縮放。
使用［縮放］工具調節對角線的控制點，可以實現對象的等比縮放，如圖37所示。
圖37 使用對角線控制點等比縮放
使用［縮放］工具調節非對角線的控制點，則為非等比縮放效果，如圖38所示。
圖38使用控制點進行非等比縮放
觀察圖38，非等比縮放是沿著坐標軸進行的，使用非等比縮放后，圓形被壓扁為橢圓形，并且對象的中心也發生了改變。
在進行等比縮放和非等比縮放時，如果配合Ctrl鍵使用，可以鎖定對象中心進行縮放，如圖39所示。
圖39 鎖定對象中心進行縮放
觀察圖39，按住Ctrl鍵在進行等比和非等比縮放時，對象的中心鎖定在原來的位置不發生改變。
按住Shift鍵并使用［縮放］工具，選擇任意一個非對角線的控制點，都可以實現等比縮放。
2.三維對象的縮放操作
以上講解的是［縮放］工具對二維對象的操作，下面再來講解三維對象的縮放操作。
三維對象的操作與二維對象的操作基本相同，不同的是三維對象的縮放控制點較二維對象復雜，并且三維對象可進行縮放的軸向比二維對象多。
在視圖中創建一個長方體，使用［選擇］工具三擊選擇整個對象，然后選擇［縮放］工具，在對象表面上出現了縮放控制點和縮放控制框，如圖40所示。
圖40 [縮放]工具在三維對象上的控制點
選擇［縮放］工具后，三維對象上出現了黃色矩形控制框和26個綠色控制點。如果將長方體的每個表面看做一個二維平面的話，那么這些平面上的點與二維對象的控制點基本相同，不過在每個面的中心還有一個控制點，也就是說長方體的每個面有9個控制點，利用這些控制點可以實現對三維對象的等比和非等比縮放。
需要注意的是，即使三維對象不是長方體，而是其他對象，其縮放框仍然為長方體的線框，黃色縮放框每個面上有9個控制點，總數為26個保持不變，如圖41所示。
圖41 其他三維對象上的控制點
Note
視圖中的物體為［X光模式］顯示，設置的快捷鍵為Alt+X，或選擇菜單［查看］|［面類型］|［X光模式］命令。［縮放］工具的操作方式與二維對象相同，使用［縮放］工具調節對角線的控制點，可以實現對象的等比縮放，如圖42所示。
圖42 使用對角線控制點等比縮放
使用［縮放］工具調節非對角線的控制點，則為非等比縮放效果，非等比縮放可以使用控制點沿著x、y或z軸進行縮放，如圖43所示。
圖43 使用控制點進行非等比縮放
在進行等比縮放和非等比縮放時，如果配合Ctrl鍵使用，可以鎖定對象中心進行縮放，如圖44所示。
圖44 鎖定對象中心進行縮放
按住Shift鍵使用［縮放］工具時，選擇任意一個非對角線的縮放控制點，都可以實現等比縮放。
3.［縮放］工具對對象中元素的操作
［縮放］工具可以自動選擇對象中能進行縮放的元素，進行縮放操作。選擇［縮放］工具，當［縮放］工具移動至可以進行縮放的元素上方時，線或面會以藍色的
方式顯示，單擊鼠標，選擇元素，元素上出現了縮放控制點，即可對元素進行縮放調節。
選擇［縮放］工具，將［縮放］工具移動到需要進行縮放的面上方，面變?yōu)樗{色顯示，單擊鼠標，出現縮放控制點，選擇對角線的控制點，按Ctrl鍵進行中心等比縮放，如圖45所示。
圖45 對元素進行縮放
Note
在三維對象中， ［縮放］工具只能對其中的面元素進行縮放，而在二維對象中，通?？梢詫€或面進行縮放。
4.［縮放］工具的精確縮放
［縮放］工具也可以通過輸入數值來進行精確縮放。
選擇需要縮放的對象，使用［縮放］工具，調節縮放控制點，選擇對角線的控制點，將對象等比放大，輸入2，按回車鍵，視圖中的對象即可放大到原來的兩倍，如圖46所示。
圖46 等比精確縮放
在執行縮放操作時，輸入的數值代表縮放的倍數，輸入數值為2，代表將對象放大到原始大小的兩倍。同理輸入數值為0.5，意味著對象將縮小為原始大小的一半。同樣，非等比縮放也可以使用數值輸入的方法來進行，縮放是否為等比縮放與輸入的數值無關，而與縮放的操作方式有關。
選擇［縮放］工具，自動選擇對象中的一個面，單擊鼠標，調節縮放控制點，選擇邊中心的控制點進行非等比縮放，將面壓扁，輸入0.5，按回車鍵，如圖47所示。
選擇［縮放］工具，自動選擇對象中的一個面，單擊鼠標，調節縮放控制點，選擇邊中心的控制點進行非等比縮放，將面壓扁，輸入0.5，按回車鍵，如圖47所示。
圖47 非等比精確縮放
觀察圖47，對選中的面執行了非等比縮放操作，輸入0.5后，將原來的面沿著縮放操作的z軸縮小了一半。
5.用［縮放］工具實現鏡像效果
大多數三維軟件中都有鏡像工具，而在SketchUp軟件中并沒有為用戶提供專門的鏡像工具。如果需要實現鏡像效果，可以使用［縮放］工具的非等比縮放操作來實現。
接下來通過一個簡單的案例來學習［縮放］工具的鏡像效果。
使用［選擇］工具進行框選，選擇完整的休閑長椅模型，使用［移動/復制］工具，按Ctrl鍵的同時單擊鼠標，鎖定移動的方向為綠色y軸向，移動一段距離后，再次單擊鼠標，確定復制對象最終的位置，如圖48所示。
圖48 非等比精確縮放
保持復制出來的長椅模型處于選擇狀態，使用［縮放］工具，選擇縮放框中心的點，沿y軸正向移動，移動一段距離后釋放鼠標，輸入－1，按回車鍵，如圖49所示。
圖49 輸入數值進行鏡像
觀察圖49，休閑長椅模型的大小沒有改變，但是朝向了相反的方向。
使用縮放工具鎖定某一個坐標軸向進行非等比縮放時，輸入-1，對象將產生鏡像效果，也就是對象的大小不發生改變，而是對象朝向相反的方向。
這樣就使用［縮放］工具完成了對象的鏡像效果，使用［移動/復制］工具將兩個長椅模型對齊，完成鏡像的最終效果如圖50所示。
圖50 模型鏡像效果
鏡像操作除了可以利用［縮放］工具實現外，利用［旋轉］工具也可以實現。使用［旋轉］工具以旋轉復制的方式將模型沿需要的坐標軸旋轉180°，也可實現鏡像效果。讀者可以自己嘗試利用［旋轉］工具來實現鏡像效果。
本sketchup教程完。
- Tags：sketchup教程
-
分享到：
相關文章
網友評論
全部評論：0條
推薦
熱門
