本節vray燈光教程，在設置燈光前為大家詳細講解 VRay Plane 的參數及使用方法。
1. General
如圖10-40所示為 General參數面板。
1.圖10-40 General參數面板
（1）On：燈光開關
（2）Exclude：排除物體
（3）Type：燈光類型
燈光類型分為3種，Plane（面光源）、Dome（半球光）和Sphere（球光）。
2. Intensity
如圖10-41所示為intensity參數面板。
2.圖10-41 Intensity參數面板
（1）Units：燈光亮度單位，法定計量單位為 cd/m2.
① Default（image）：VRay默認類型,通過燈光的顏色和亮度來控制燈光最后的強弱，如果忽略曝光類型的因素，燈光色彩將是物體表面受光的最終色彩。
② Luminous power（im）：光通量 當使用這種類型的時候，燈光的亮度將和燈光的大小無關。
③ Iance（w/m2/sr）：（瓦特/每平方米/每球面度）當選擇這種模式時，燈光的亮度和它的大小有關系。
④ Luminance（IM,m2,sr）：（光通量/每平方米/每球面度）選擇這種類型的時候，燈光的亮度和它的大小有關系。
⑤ Radiant power(w)(瓦特)當選擇這種類型的時候，燈光的亮度將和燈光的大小無關，但是，這里的瓦特和物理上的瓦特不一樣，這里的瓦特，500w大約等于物理上的10-15瓦特。
（2）Color：燈光顏色
3. Size
如圖10-42所示為Size參數面板。
3.圖10-42 Size 參數面板
（1）Half length：面光源長度的一半（如果燈光類型選擇球光，那么這里就變成球光的半徑）
（2）Half-width：面光源寬度的一半（如果燈光類型選擇半球光后者球光，這里的數值不起作用）
4. Options
如圖10-43所示為Options參數面板。
4.圖10-43 Options參數面板
（1）Double-sided（雙面）：使燈光的兩個面都產生照明效果。此數值只針對于面光源。
（2）Invisible：這個選項用來控制最終渲染時是否顯示VRay 燈的形狀。
（3）Ignore light normals：這個選項控制燈光的發射是否按照光源的法線發射。當該選項打開時，渲染的結果更加平滑。
（4）No decay：勾選后，VRay將不計算燈光的衰減效果，
（5）Skylight portal：這個選項是把VRay 燈轉換為天光，這時的VRay燈就變成了GI燈，失去了直接照明。當勾選了這個選項的時候，invisible ignore light normals no decay color multiplier 將不可用，這些參數將被VRay的天光參數取代。
（6）Store with irradiance map：當該選項選中并且全局照明設定為Irradiance map 時，VRay將再次計算VRayLight的效果并且將其存儲到光照貼圖中。其結果是光照貼圖的計算會變得更慢，，但是渲染成圖的時候，渲染速度會提高很 多。當渲染完光子的時候可以把這個VRay燈關閉或者刪除，它對最后的渲染效果沒影響，因為它的光照信息已經保存在 irradiance map里。
（7）Affecrt Diffuse：決定燈光是否影響物體材質屬性的漫反射。
（8）Affect specular：決定燈光是否影響物體材質屬性的高光
（9）Affect reflections：決定燈光是否影響物體的反射
5. Sampling
如圖10-44所示為Sampling參數面板。
5.圖10-44 Sampling參數面板
（1）Subdivs：這個參數控制VRay燈的采樣細分。比較低的值，雜點多 渲染速度快，比較高的值，雜點少，渲染速度慢。
（2）Shadow bias：這個參數用來控制物體與陰影偏移距離，較高的值會使陰影向燈光的方向偏移。
（3）Cutoff：在VRayLight 中新增加了“Cutoff”的閾值，可縮短在多個微弱燈光場景的渲染時間。就是說當場景中有很多微弱而不重要的燈光的時候，可以使用VRAYLIGHT里的“CUTOFF”值的參數來控制他們，以減少渲染時間。

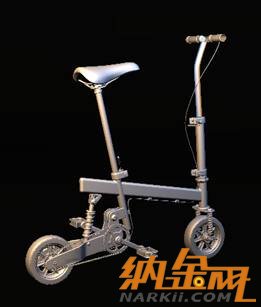

下面通過一組測試渲染效果的對比來讓讀者了解VRayPlane中重要參數在實際運用中的效果，測試文件是筆者使用Rhino設計的自行車，效果如圖10-45所示。
6.圖10-45 測試文件

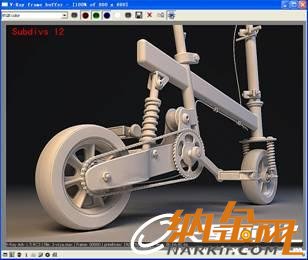

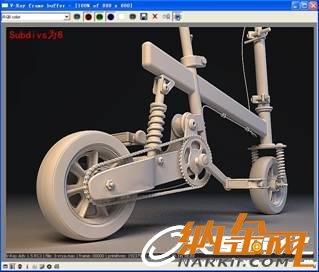

如圖10-46為不同Subdivs參數值的測試渲染效果對比。
7.圖10-46 不同Subdivs參數值的測試渲染效果對比

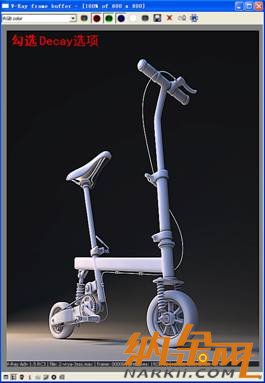

如圖10-47為Decay選項打開和關閉時的測試渲染效果對比。
8.圖10-47 Decay參數打開和關閉后測試渲染效果的對比

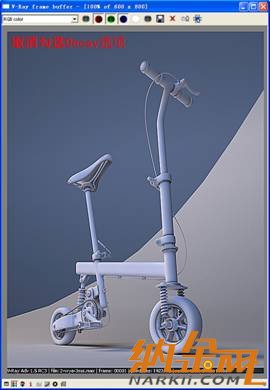

如圖10-48為勾選Invisible參數時的測試渲染效果。
9.圖10-48 勾選Invisible參數時的測試渲染效果

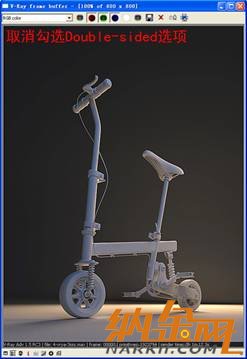

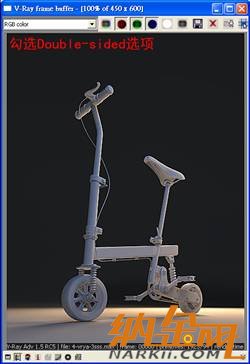

如圖10-49所示為Double-sided選項打開和關閉時測試渲染效果對比。
10.圖10-49 Double-sided選項打開和關閉時測試渲染效果對比

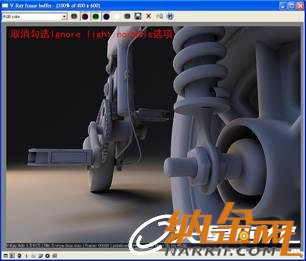

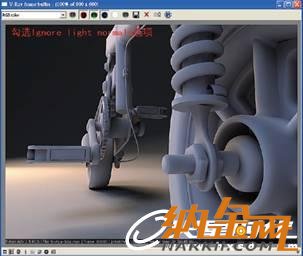

如圖10-50為Ignore light normals選項打開和關閉時測試渲染效果對比。
11.圖10-50 Ignore light normals選項打開和關閉時測試渲染效果對比

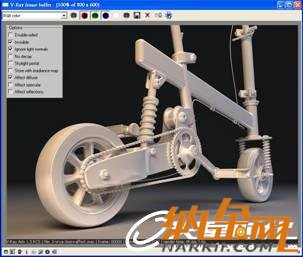

如圖10-51所示為Affect選項在打開和關閉時測試渲染效果對比。
12.圖10-51 Affect選項在打開和關閉時測試渲染效果對比
