Softimage制作JackDanel威士忌

來源：未知 | 責任編輯：嘀咕 | 發布時間： 2017-08-22 14:49 | 瀏覽量：

本節匯寶盆為大家?guī)?lái)的是：Softimage制作JackDanel威士忌
建模：　　
因?yàn)?Lightwave 的 SubPatch 可以使用少量的可控多邊形來生成酒瓶圓滑的邊緣，還可根據攝像機與物體的距離來靈活調節模型的細分值，所以我們將在下面的步驟中使用softimage的這種方式建模。

　　1.測量瓶子的尺寸：　　寬度=8.10cm　　厚度=8.10cm　　總高度=24.90cm　　瓶頸高=11.40cm　　瓶頸最大直徑=3.50cm　　瓶蓋直徑=3.00cm

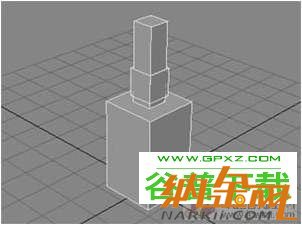

　　2.根據測量的參數如下圖建立3個 box，作為建模時參考尺寸的背景層

　　3.現在開始真正的制作瓶子的模型。創建一個 box。其中 x 軸和y 軸的段數設為7，y 軸段數為1。使用 smooth shift 工具對 底面進行幾次倒角，以生成圓滑的瓶底邊緣。刪除掉上下兩端的面，按 Tab 進入 SubPatch 模式。創建一個由28個點組成的 circle，將它移到 box 的上方，并通過 make polygon 命令手動將 circle 與 box 連接。（注意面的法線方向要保持向外）

　　4.同理制作瓶子的底部。通過 bandsaw 工具加入更多的細節來強化底部的邊緣。

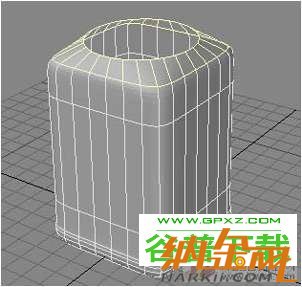

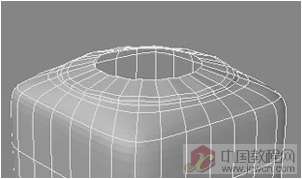

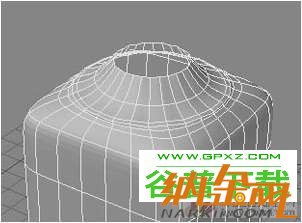

　　5.選擇瓶體頂端的所有點，使用 extend 工具向上拉伸，然后間隔的選中一半的點，向上移動一點形成凹凸的皺褶。再次使用extend 工具向內拉伸。選中第一次 extend 生成的多邊形，使用 bandsaw 工具如下圖所示切分表面。

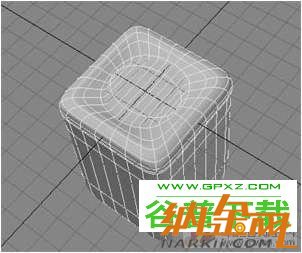

　　6.再次 extend 得到下圖所示模型。

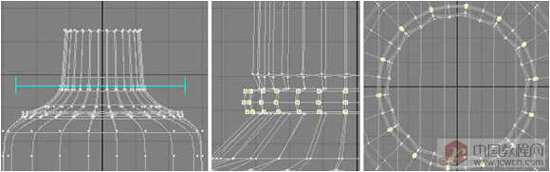

　　7.再次 extend 并向上移動點，得到瓶頸的底部。使用 knife 工具如下圖對其切割5次，選擇中間的三行點，通過 strech 工具將其橫向和縱向拉伸，做出一個環狀物。在頂視圖間隔的取消點的選擇，然后使用 strech 工具將環狀物的形狀調整圓滑

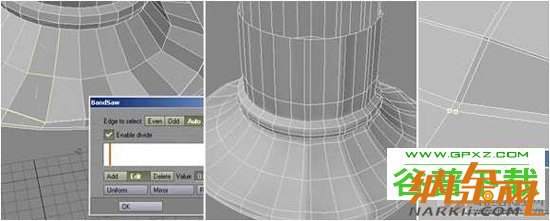

　　8.瓶子的凹凸皺褶需要更銳利一些，隱藏不需要的面，，如圖使用 bandsaw 工具分割面來添加細節。

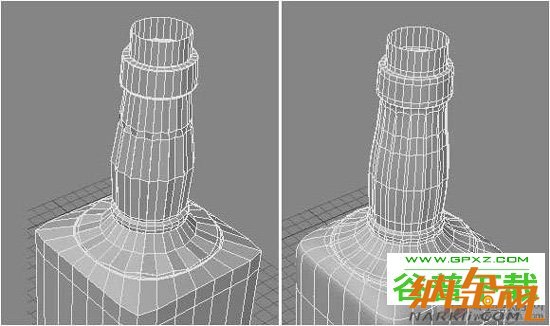

　　9.通過 extend 和 stretch 得到完整的瓶頸部分。如下圖所示。

　　10.如果你想讓酒瓶能夠
　　11.現在考慮折射的問題。光線在真空中的折射率為1.0，空氣中為1.003，玻璃為1.5。當光線從空氣射入玻璃在進入瓶子里，折射的變化為 1.003>1.5>1.003?！　榱酥谱鞒稣鎸?shí)的折射效果，我們不僅要作出瓶子的外表面，同樣也要有瓶子的內壁。選中如圖所示的面，拷貝到一個新的層中并反轉法線。（為了易于組織場景，將這個新層命名為 Bottle.Inside ，將瓶子外壁模型所在的層命名為 Bottle.outside。）使用 smooth scale 工具將 Bottle.Inside 縮小5mm，然后同過 extend/scale/stretch 等工具如圖建出瓶頸部分。選擇 Bottle.outside 復制到一個新層，命名為 Air.Outside ，反轉法線。對 Bottle.Inside 做同樣處理，并為新層命名為 Air.inside 。

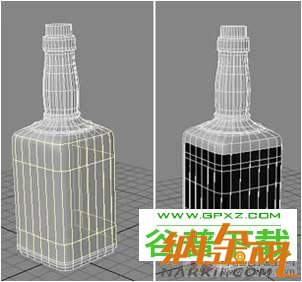

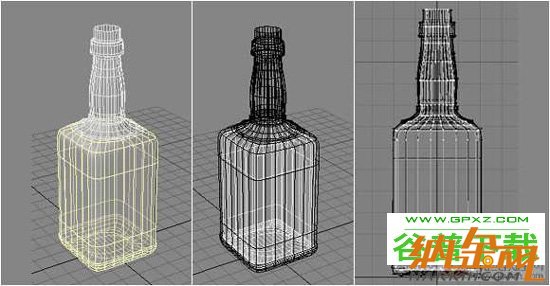

　　12.下面為瓶子貼上標簽。如圖復制一些瓶子的表面到一個新層，命名為 Labels。使用 Knife-tool 在 Labels 上下兩處各切一刀，使模型符合真實標簽的尺寸，另外再多加入幾刀銳化 SubPatch 表面的邊緣。由于標簽朝外的部分是黑色，而面朝玻璃的部分是白色，因此我們需要復制一下標簽并將其反轉。瓶頸的標簽制作的方法相同，簡單的復制頸部的表面就可以了。為了不使標簽與玻璃的表面重合，我們還需要使用 smooth scale 命令將標簽放大100um?！∪绻阆胍Ａ坷镉芯频脑?，復制一部分 Air.Inside 表面到一個新層，并手動縫合表面頂部，以生成酒的水平面。到此建模工作就全部完成了。

　　紋理材質：
　　13.下圖為瓶身和瓶頸的紋理貼圖。

　　14.對于瓶身的貼圖，首先我建立了一個 Endormorph 并命名為"MorphMapping"，將標簽兩側的面平展開，然后新建一個Z軸投射方向的 planar UV貼圖。再將 Endomorph 設回 "base"，標簽的表面又重新貼回瓶壁。

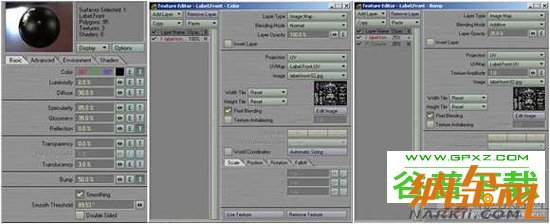

　　15.如圖所示，瓶身的標簽使用了 UV 貼圖。13步制作的紋理被用于 color 和 bump 通道。

　　18.設置瓶身標簽的材質。

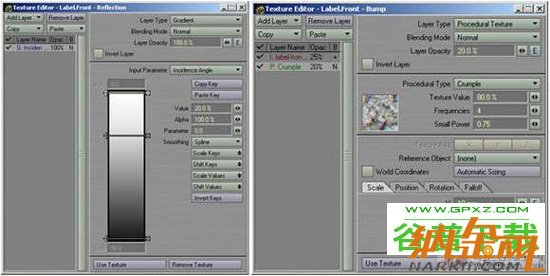

　　在 bump 通道中再加入一層 crumple 紋理為標簽加入一些紙制品的凹凸感。具體設置如右下圖所示。如左下圖所示在 reflection 通道中加入一個漸變貼圖。將 input 值設為 incidence angle（由攝像機和物體表面的夾角大小，來決定 reflection 通道的值。漸變條表示夾角越小，reflection 的值越大）

　　19.為瓶頸標簽貼圖：紋理投射方式為 cylindrically，width wrap 為1。另外我們還需添加一個透明貼圖和 fast fesnel shader以制作位于標簽下方的透明部分。

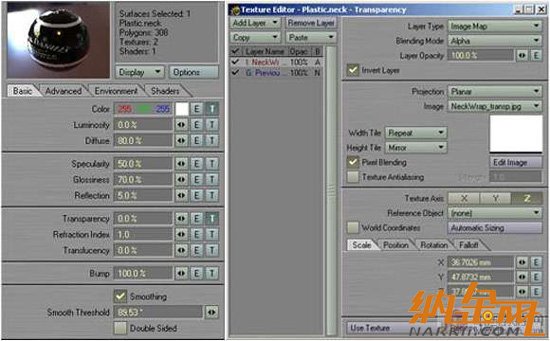

　　20.設置瓶頸標簽材質：材質參數如下圖所示?！　?br />
透明通道中，添加一個 Previous Layer 的漸變貼圖層，值為100%；再添加一個圖像層，圖像為標簽紋理貼圖去掉字跡并反轉顏色而成，Blending Mode 為 Alpha。添加一個 fast fesnel shader，取消選中 transparency，其它選項保持默認不變。

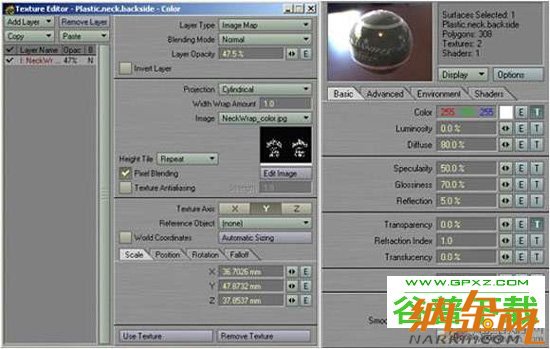

　　21.將材質復制給瓶頸標簽的背面，并將color 貼圖的不透明度（opacity）設為47.5%

22.設置瓶子的材質　　為 Air.Outside 和 Air.inside 兩個層的物體新建一個材質名為 Air：　　Diffuse = 0% 　　Transparency = 100% 　　Refraction Index = 1.003
　　為 Bottle.Outside 和 Bottle.Inside 兩個層的物體新建一個材質名為 Glass.Outside：　　因?yàn)椴ＡР皇峭耆该鞑⒂幸欢ǖ臑V光性，因此將 color 設為深綠色，值為5% ?！　eflection 值為10%，作為 fast fresnel shader 的起始值。這是因?yàn)椴ＡП砻娴姆垂舛葧?huì)隨視角變化而變化，因此要添加一個 fast fresnel shader，當視線與玻璃表面垂直時，折射率為10%，隨著視線與表面夾角的減小，折射率會越來越高。在 Shaders 面板中添加 fast fresnel shader ，將transparency 設為 10%（視角為0度時，透明度為10%）。在 Advanced 面板中， Color Highlights （玻璃高光的染色度）值為 90% ，Color Filter （光線穿過玻璃的染色度）值為 10% 。

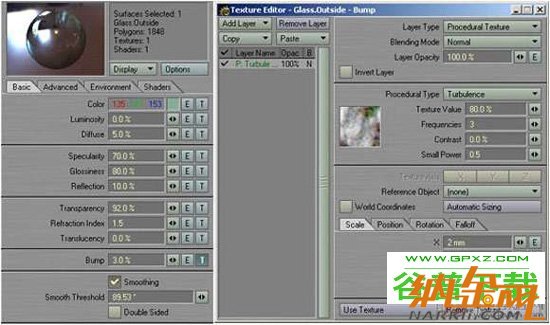

　　因?yàn)椴ＡП砻娌⒉煌耆墓饣秸?，因此還要在 bump 通道中添加一個小比例的 Turbulence 程序紋理，將 bump 的強度設為 3% 。

　　23.制作玻璃上突起的文字效果：
　　如圖選擇瓶體前后左右4組面，分別賦予相應的材質（例如 Bottle.Back），復制 Glass.Outside 材質的屬性，在 bump 通道中新加入一層圖像貼圖（位于 Turbulence 貼圖的上方），采用 Planar 投射方式，設置好相應的投射坐標軸，將Blending Mode 設為 Additive。

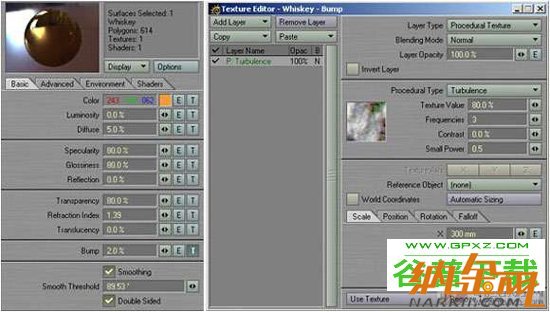

　　24.威士忌酒的材質：　　顏色：R = 243 / 0.95 　　G = 153 / 0.60 　　B = 062 / 0.24　　Color Highlights = 70% ，Color Filter = 100%
　　材質參數：　　Reflection = 70% 　　Specularity = 100% 　　Transparency = 20%　　選中 doubleside。

　　燈光和渲染：
　　25.在 Backdrop/ImageWorld 中載入 kitchen_probe HDR 圖片，參數設為Heading = 80°，Brightness = 50% 。添加一些場景物體如桌子、酒杯等。擺放好燈光和攝像機角度，并將 AmbIEnt Intensity = 0% 。

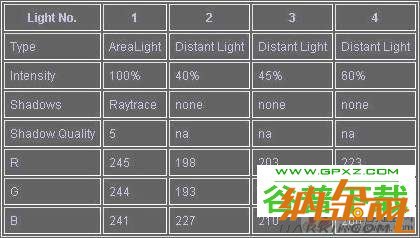

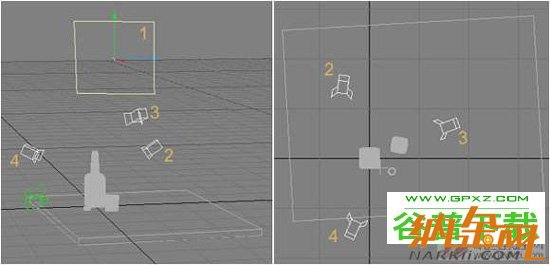

　　燈光的顏色和強度應與背景匹配，如下圖所示設置燈光參數。

　　26.在渲染選項中打開 Raytrace Reflections 和 Raytrace Refractions ，將 Ray Recursion Limit 設為 6 。啟用全局光。Caustics 的 Accuracy 值為 6000，Intensity 為 50%。在 Effects>Processing>Add Image Filter 中添加 Digital Confusion 插件制作場景的景深效果，使用一個 Null 物體作為聚焦目標物體。
