本節匯寶盆為大家?guī)?lái)的是：3dsmax貪吃蟲NURBS方法建模

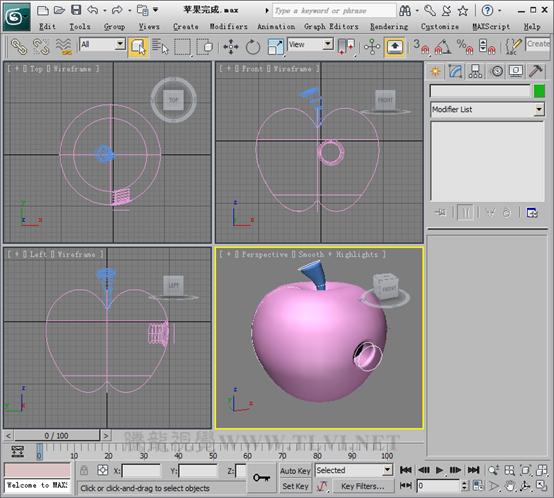

NURBS為3ds max中的高級建模方式，適合于創建光滑曲面，相對于面片建模，該建模方法受到的限制更少，也更易于控制。本節3d教程中我們運用NURBS建模方式創建一個蘋果模型，教程中使用了常用的NURBS編輯工具來創建和編輯模型完成模型的創建。通過本實例，可以使讀者了解NURBS的基礎創建和編輯工具以及NURBS建模流程。由于模型隨機性較強，所以在素材中準備了完成的模型，各位網友可以在建模時進行參考。

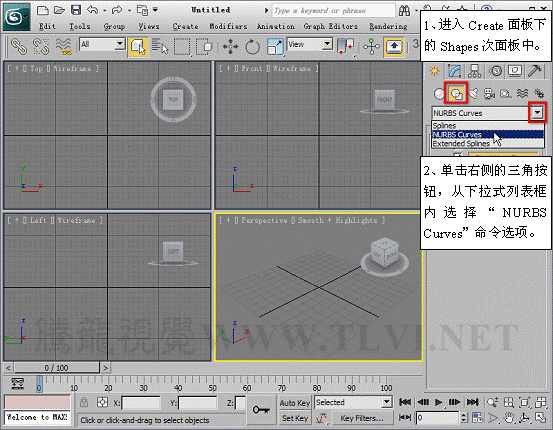

（1）運行3ds max 2011，進入Create面板下的Shapes次面板，在該面板下的下拉式選項欄內選擇NURBS Curves選項。

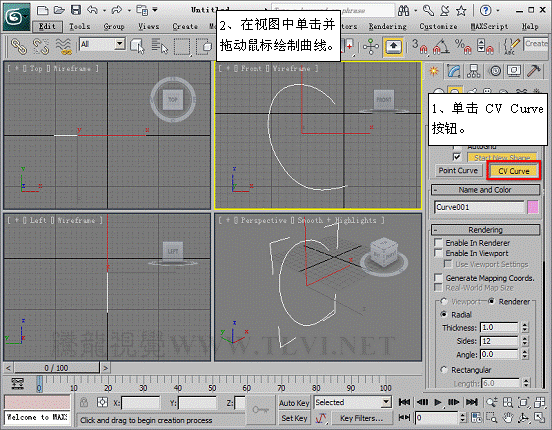

（2）在Object Type卷展欄內單擊CV Curve按鈕，然后在Front視圖中創建蘋果剖面曲線。

提示：NURBS曲線有兩種控制方法，分別為Point頂點和CV頂點，Point頂點與曲線緊密相連，并對曲線的曲率作相應的調整。調整Point頂點時，面或曲線直接被其帶動，Point頂點能使曲線或曲面穿過空間中的某一點；CV頂點和CV曲線保持一定的距離，CV頂點將根據CV權重值來影響曲線。

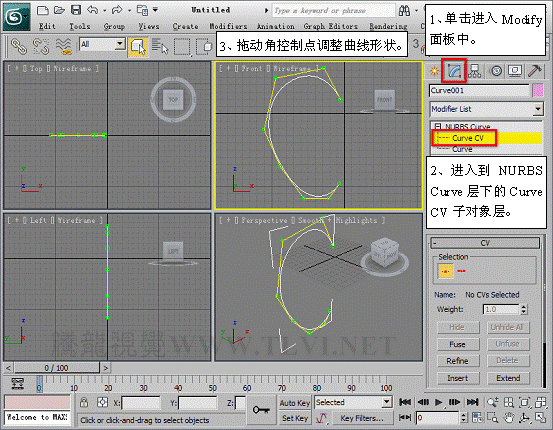

（3）在Front視圖中編輯曲線外形。

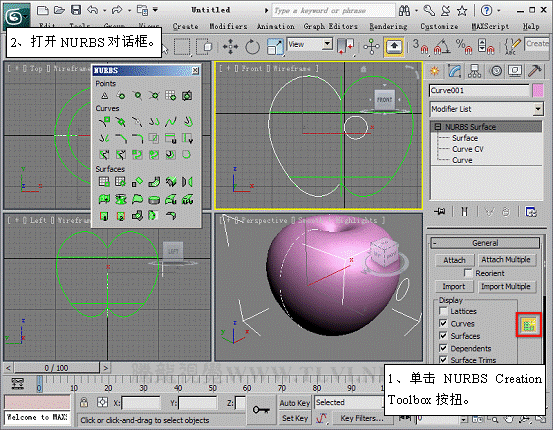

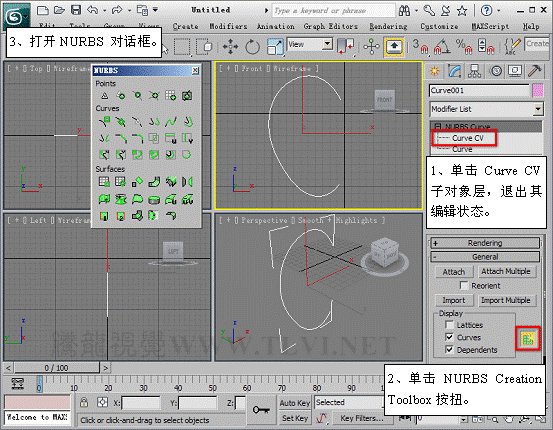

（4）退出Curve CV子對象層，并打開NURBS對話框。

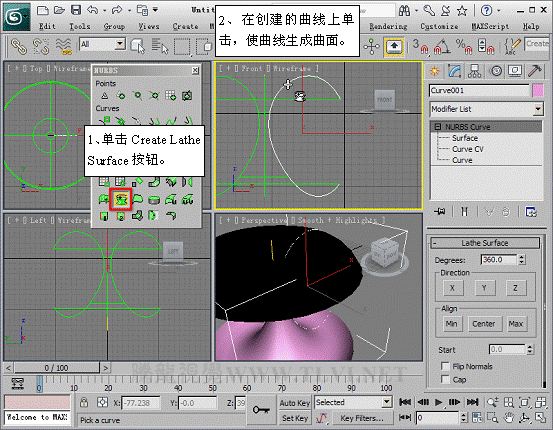

（5）在NURBS對話框內單擊Create Lathe Surface按鈕，然后單擊視圖中的曲線，使曲線生成曲面。

提示：Create Lathe Surface工具通過曲線子對象車削生成面。這與使用Lathe修改器創建的曲面類似。

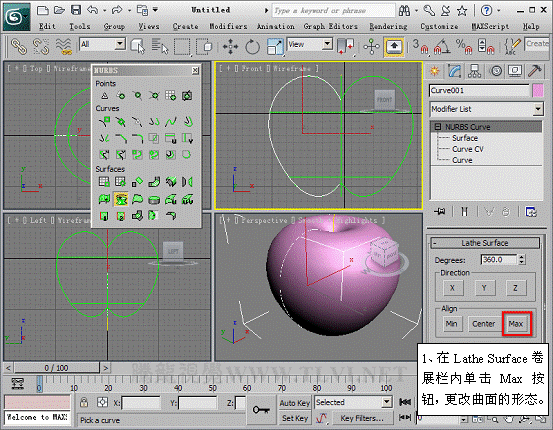

（6）更改曲面的形態。

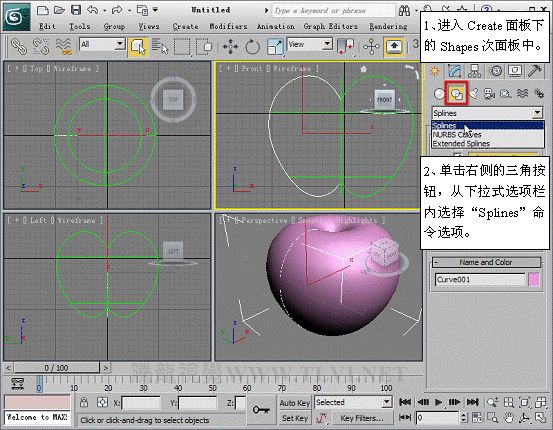

（7）關閉NURBS對話框，進入Create面板下的Shapes次面板，在該面板下的下拉式選項欄內選擇Splines選項。

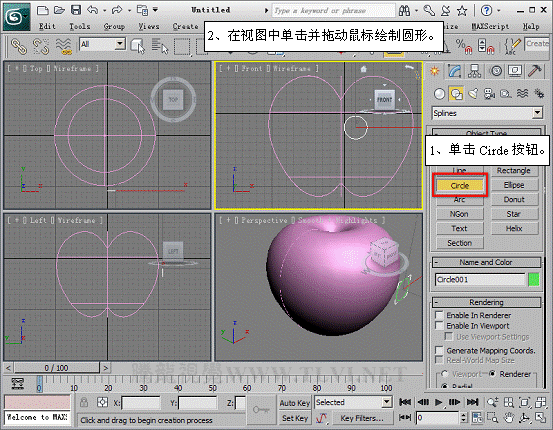

（8）在Object Type卷展欄內單擊Cirde按鈕，然后在Front視圖中創建一個圓形。

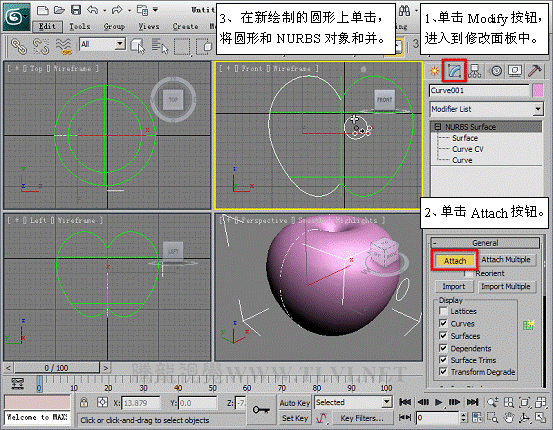

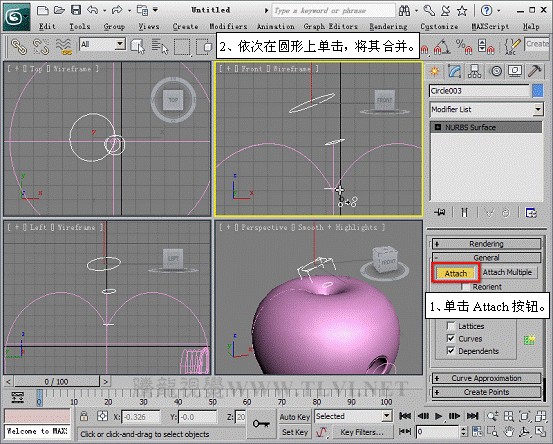

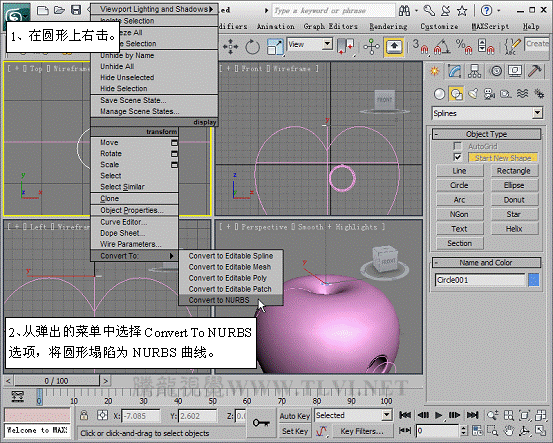

（9）選擇NURBS對象，并將其與新創建的圓形合并。

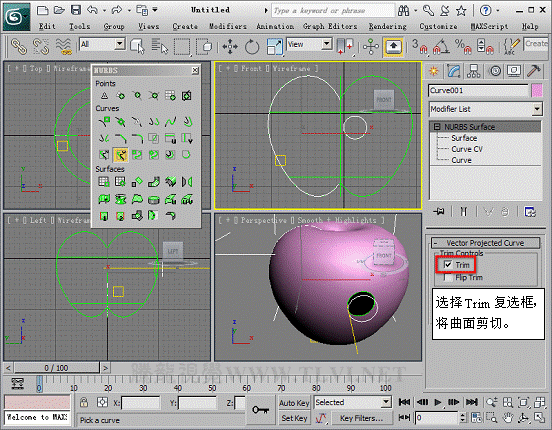

（10）打開NURBS對話框，并將圓形曲線投影到NURBS曲面上。

提示：Create Vector Projected Curve工具依賴于曲面，從原始曲線投影到曲面生成新的曲線，Create Vector Projected Curve工具對方向有很高的要求，在不同的視圖操作，會出現不同的投影效果，所以本步驟必須在Front視圖操作。
