3dmax使用軟選擇

來源：未知 | 責任編輯：嘀咕 | 發布時間： 2017-08-14 10:28 | 瀏覽量：

本節匯寶盆為大家?guī)淼氖牵?dmax使用軟選擇

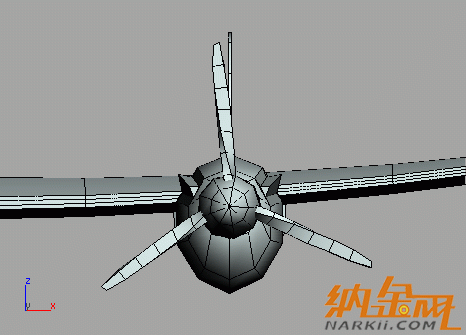

這個模型上原有的螺旋槳看上去有些拙劣。在本3dmax教程中將移除現有的螺旋槳葉片，并替換為新的葉片。

更改螺旋槳：

在“前”視口中使用“縮放區域”使飛機引擎位于視圖的中央。
選擇 Lightning。
轉到“修改”面板，然后在修改器堆棧中拾取“可編輯多邊形”項。
單擊位于修改器堆棧底部的“顯示最終結果開/關切換”按鈕。
從“選擇”卷展欄中啟用“元素”按鈕，并確保啟用了“忽略背面”。
按住 Ctrl 鍵的同時選擇每個螺旋槳葉片。
從“編輯幾何體”卷展欄中單擊“分離”按鈕，然后在“分離”對話框中單擊“確定”。

注意：分離螺旋槳后，注意到它們從飛機的另一面消失。這是因?yàn)樗鼈儾辉偈菓?yīng)用了“對稱”修改器的可編輯多邊形的一部分。
在修改器堆棧中單擊“可編輯多邊形”項以關閉子對象模式，然后拾取螺旋槳。
按 Delete 鍵以移除剛才分離的螺旋槳。

Lightning 現在沒有螺旋槳了。

添加新的螺旋槳葉片：

需要使用“合并”命令將新的螺旋槳葉片添加到模型。

選擇“文件”菜單 >“合并”。

“合并文件”對話框出現。
瀏覽到 \tutorials\p38_lightning 文件夾，然后雙擊 newprops.max 文件。

“合并 – newprops.max”對話框?qū)⒊霈F(xiàn)。
選擇 Blade01 對象，然后單擊“確定”。

新的螺旋槳葉片出現在場景中。
激活“前”視口，然后啟用“選擇并旋轉”按鈕。
按住 Shift 鍵的同時圍繞 Z 軸旋轉約 120 度。

釋放鼠標后出現“克隆選項”對話框。
將“副本數”設置為 2，然后在“對象”組中啟用“實例”。單擊“確定”。

注意：啟用“實例”非常重要，這一點很快就會得到證實。

為逼真的螺旋槳葉片添加點睛之筆

新的葉片出現在場景中以后，需要對葉片進行扭曲以使它們看上去更逼真。需要使用軟選擇實現此目的。

扭曲葉片：

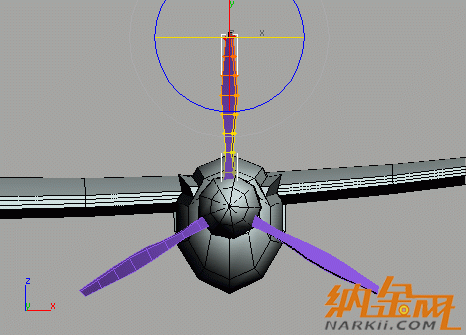

打開“選擇對象”。在“前”視口中選擇上部的螺旋槳葉片。
在“修改”面板上，單擊“選擇”卷展欄中的“頂點”按鈕。
圍繞螺旋槳葉片末端的一組頂點拖出一個窗口。
打開“軟選擇”卷展欄，然后啟用“使用軟選擇”。
將“衰減”設置拖動或設置為 6'3"。

注意增加衰減時相鄰的頂點所發生的情況。最靠近頂部的頂點受到的影響比較遠的頂點要大。
啟用“選擇并旋轉”按鈕，將選定的頂點圍繞 Y 軸旋轉 -35 度。

由于第二個和第三個葉片是第一個葉片的實例，因此對第一個葉片所作的任何更改都會影響另外兩個葉片。
單擊“選擇”卷展欄中的“頂點”按鈕以關閉“頂點”子對象模式。
啟用“選擇對象”，然后選擇 Lightning。
在修改器堆棧中選擇“可編輯多邊形”項，然后在“編輯幾何體”卷展欄中單擊“附加”工具旁邊的“附加列表”按鈕。

將打開“附加列表”對話框，其中顯示三個螺旋槳葉片。
單擊左下方的“全部”按鈕，然后單擊“附加”按鈕。

葉片即被附加到飛機的其他部分，而且由于使用了“對稱”修改器，它們也會自動地添加到飛機的另一半上。
將場景另存為 mylightning04.max。
