3ds Max添加復雜性：應用貼圖材質

來源：未知 | 責任編輯：嘀咕 | 發布時間： 2017-08-11 14:50 | 瀏覽量：

本節匯寶盆為大家?guī)淼氖牵?ds Max添加復雜性：應用貼圖材質
通過將貼圖指定給漫反射顏色，可以非常輕松地創建更復雜的材質。應用于漫反射顏色成分的貼圖通常稱為“紋理貼圖”。例如，圖書館模型中使用的書架有兩個紋理：用于書架的木紋和用于書架容納物的書籍紋理。

在本課程中，將創建貼圖材質并將其應用于書架模型。

設置場景：

設置紋理坐標的首選項：

創建木材材質：

在工具欄上單擊“材質編輯器”。
在“材質編輯器”中，單擊第一個示例窗將其激活（如果它尚未激活）。
在“Blinn 基本參數”卷展欄上，單擊“漫反射”色樣右側的空白貼圖按鈕。

將顯示“材質/貼圖瀏覽器”對話框。

貼圖按鈕是位于漫反射色樣右側的灰色方塊。

如果已指定貼圖，則該按鈕將顯示字母“M”。

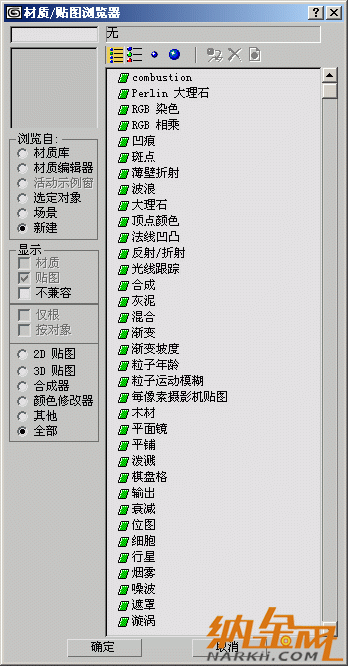

在“材質/貼圖瀏覽器”的列表中找到“位圖”，然后雙擊它。

將出現“選擇位圖圖像文件”對話框。此對話框中的大多數控件都是標準的 Windows 文件控件。
在 bookshelf.max 文件所在的同一目錄中，選擇名為 wood02.jpg 的位圖文件，然后單擊“打開”。

在“材質編輯器”中，示例窗將更新，以表明材質的漫反射顏色現在是所選貼圖文件的圖像。另外，對話框的卷展欄區域現在也顯示貼圖的控件，而不是父材質。

示例窗中的木材貼圖材質
單擊“轉到父級”按鈕返回到新材質的頂層級。
在材質名稱字段中，輸入 Wood 2。

默認情況下，材質名稱是通用的名稱 01 - Default。為材質指定更具描述性的名稱，有助于將來更高效地對名稱進行管理。

將木材材質應用于書架：

在工具欄上，單擊“按名稱選擇”。在出現的“按名稱選擇”對話框中，選擇列表中的“Shelves”，然后單擊“選擇”。
在“材質編輯器”中，確保“Wood 2”示例窗仍處于活動狀態，然后單擊“將材質指定給選定對象”。

材質現在已應用于書架，并將出現在渲染結果中。然而，它不會出現在著色視口中。

如果您無意中應用了材質，則示例窗的四個角處會顯示實心三角形標簽。在“材質編輯器”中，這表明該示例窗中的材質是在場景中使用的材質。

示例窗的實心三角形標簽表明材質已在場景中使用。
在“材質編輯器”中，單擊以啟用“在視口中顯示貼圖”。

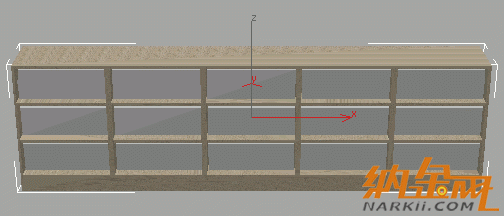

現在，著色的“透視”視口顯示書架具有木紋。

提示：如果啟用了“在視口中顯示貼圖”，但是在著色視口中未發生任何變化，這很可能是因為應用了材質的對象沒有貼圖坐標。在這種情況下，需要應用“UVW 貼圖”修改器。在本教程的后面課程中將用到此修改器。

創建書籍材質：

在“材質編輯器”中，單擊第二個示例窗將其激活。
在“Blinn 基本參數”卷展欄上，單擊“漫反射”色樣右側的空白貼圖按鈕。

貼圖按鈕是位于漫反射色樣右側的灰色方塊。
在“材質/貼圖瀏覽器”的列表中找到“位圖”，然后雙擊它。將顯示“選擇位圖圖像文件”。在 bookshelf.max 文件所在的同一目錄中，選擇名為 books1.jpg 的位圖文件，然后單擊“打開”。

雖然觀察示例窗中球體上的紋理有些困難，但是可以看出此材質的紋理是書架上書籍的掃描圖像。
單擊“轉到父級”按鈕返回到材質的頂層級。
在材質名稱字段中，輸入 Books。
