3ds Max用虛擬對象設置動畫

來源：未知 | 責任編輯：嘀咕 | 發布時間： 2017-08-10 14:17 | 瀏覽量：

本節匯寶盆為大家?guī)?lái)的是：3ds Max用虛擬對象設置動畫
在本課程中，會將反彈球鏈接到輔助對象。然后，可以為輔助對象設置動畫，以使球在一些文本的上方反彈。此動畫方法非常有用，因?yàn)榭梢元?dú)立地控制球的反彈及其移動運動。

設置課程：

在“文件”菜單上選擇“打開”。
導航到硬盤上的 \tutorials\intro_to_animation 目錄，并打開 bounce_dummy.max。

該文件類似于在上一課程中創建的反彈球。唯一的區別是，該文件在場景中為您準備好了一個文本對象，且具有更長的活動時間段。

提示：如果要繼續使用自己的反彈球，可以使用“文件”>“合并”從 bounce_dummy.max 文件將文本對象合并入場景?；蛘邉?chuàng)建自已的文本對象。
如果未打開 bounce_dummy.max，則需要將活動時間段延伸到 240 幀。單擊“時間配置”按鈕，然后在“動畫”組中將“結束時間”更改為 240。

創建虛擬對象：

轉至第 0 幀（如果不在第 0 幀）。
右鍵單擊“頂”視口以將其激活，然后放大球和長方體。
在“創建”面板上，單擊“輔助對象”按鈕，然后在“對象類型”卷展欄上單擊“虛擬對象”。
在“頂”視口中，將光標移動到球上。

提示：請將“層”工具欄和“附加”工具欄從“頂”視口中移開
按住鼠標按鈕并向外拖動，以創建虛擬對象。

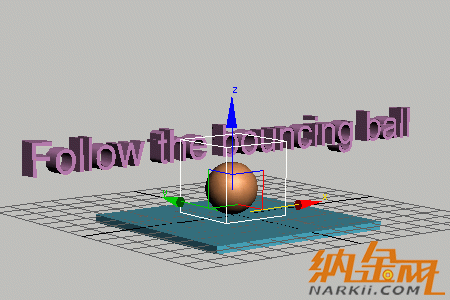

在“頂”視口中創建虛擬對象。

如果從“前”視口觀察，會看到當球在空中上升時，虛擬對象位于與長方體相同的高度。

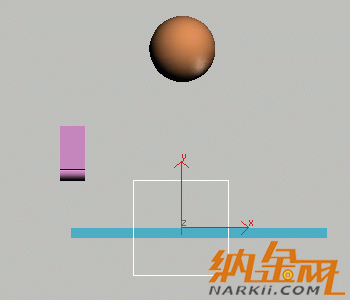

在球下方創建的虛擬對象

下面將對齊虛擬對象，以便從頂部查看時，它位于球體的上方正中位置。
在工具欄上，單擊“對齊”。然后，在“頂”視口中單擊球體。

顯示出“對齊當前選擇”對話框。
在“對齊當前選擇”對話框中，啟用“X 位置”和“Y 位置”，但使“Z 位置”處于禁用狀態。單擊“確定”。

您會看到虛擬對象移動了位置，以便與球體對齊。

下面要將虛擬對象的軸點與其底部對齊，并要將虛擬對象放置于長方體的頂部。這個想法用于設置虛擬對象，以便其軸點與球反彈的位置相匹配。然后及時將虛擬對象放置在任意幀上，這將確保正確的對齊。
選擇虛擬對象，然后轉到“層次”面板。

通過使用“僅影響對象”（而不是移動軸）來移動對象。這將移動對象，而軸保持不動。
在“調整軸”卷展欄上，單擊“僅影響對象”以啟用它。

軸圖標將顯示在視口中。

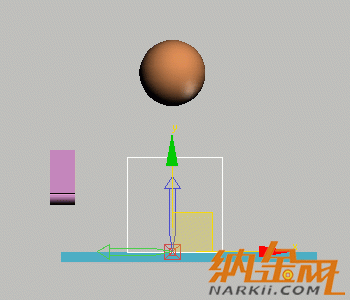

軸點三軸架顯示

現在，可以移動對象更改它與軸點的關系。

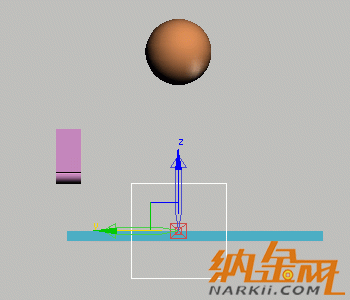

啟用“選擇并移動”，并提升虛擬立方體，以便其底部與三角軸等高。使用變換 Gizmo，以便虛擬對象僅向上移動。

您不需要在任意其他軸上移動，因?yàn)樘摂M對象已經正確地位于其他軸的中心。

提示：可以反復按鍵盤上的“=”鍵增加變換 Gizmo 的大小，直到該大小符合您的要求為止。

用于增大變換 Gizmo 的等號鍵
禁用“僅影響對象”。

現在，要將球鏈接到虛擬對象。虛擬對象將成為反彈球的父對象。

將球鏈接到虛擬對象：

在“前”視口中放大顯示，以便可以看到虛擬對象和球。
在主工具欄上，啟用“選擇并鏈接”。
將光標移到球上，然后按住鼠標按鈕。

光標將變?yōu)閮蓚€(gè)互相鏈接的方框。
將鼠標移向虛擬對象。光標后跟著一根橡皮帶線。當光標越過虛擬對象時，它再次發生變化。一個方框?yàn)榘咨f(shuō)明該對象（虛擬對象）將成為第一個對象（球）的父對象。當光標改變后，松開鼠標按鈕。

將球鏈接到虛擬對象

您剛才將球鏈接到虛擬對象。

也可以在“圖解視圖”中創建鏈接。對這樣簡單的操作而言，在視口中直接鏈接更為簡單。

當您創建了鏈接之后，建議您測試一下以確保實際的結果與您的設想一致。

驗證是否已經創建了層次：

在工具欄上，啟用“選擇對象”。
按 H 鍵以按對象名稱選擇。
在“選擇對象”對話框中，啟用“顯示子樹”（如果它尚未啟用）。

在列表中，Sphere01 對象應縮進式地顯示在 Dummy01 下方。
單擊“取消”以退出“選擇對象”對話框。
也可以通過變換父對象來測試鏈接。在視口中旋轉虛擬對象也會影響球。如果執行了該操作，請?jiān)跍y(cè)試完鏈接后撤消變換。

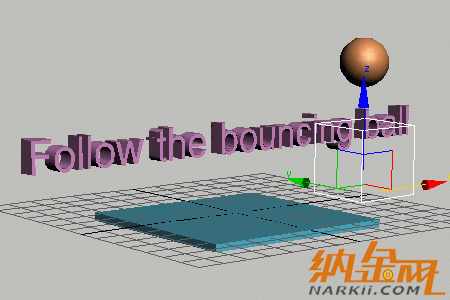

測試鏈接

現在，可以為虛擬對象設置動畫了。將先使用簡單的“自動關鍵點”動畫，以便您能夠理解動畫過程。

對虛擬對象設置動畫：

選擇視口之間的分隔線并拖動它們，將透視視口變成寬屏幕。
啟用“自動關鍵點”
在主工具欄上，啟用“選擇并移動”。
在第 0 幀移動虛擬對象，使其在“透視”視口中位于長方體的左側。

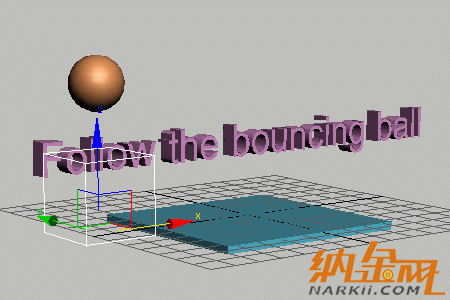

在第 0 幀時的虛擬對象
使用時間滑塊移動到第 15 幀，或在“轉到幀”字段中輸入 15。
使用變換 Gizmo 移動虛擬對象，使球與長方體接觸。

在第 15 幀時的虛擬對象

您剛才為虛擬對象設置了兩個關鍵點，一個位于第 0 幀的開始位置，第二個位于第 15 幀。
轉至第 30 幀并將虛擬對象重新移動到長方體的右側，以便球繼續反彈開去，而不是筆直向上彈向空中。

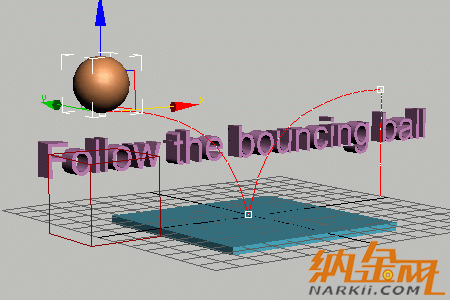

在第 30 幀時的虛擬對象

現在已經在第 30 幀設置了第三個關鍵點。如果播放動畫，會看到球從長方體上彈跳起來，就像它被擲出一樣。

可以顯示球的軌跡，有助于使動畫直觀化。下面是具體的方法。
在主工具欄上，啟用“選擇對象”。

可以為該操作使用任何變換工具，但使用“選擇對象”可確保您不會意外地變換對象。
選擇球，然后右鍵單擊它。
從四元菜單中選擇“屬性”。
在“對象屬性”對話框中的“顯示屬性”組中，啟用“軌跡”。

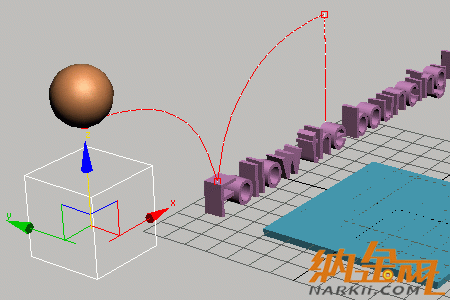

球的軌跡顯示
播放動畫。

會看到球沿著軌跡在長方體上彈跳起來。

嘗試使用“布局”模式：

如果禁用“自動關鍵點”并移動虛擬對象，則將在空間中移動整個動畫。當“自動關鍵點”和“設置關鍵點”都被禁用時，您即在稱為“布局”模式的條件下工作。在此將使用“布局”模式，以便球從字母 F 上彈跳起來，而不是從塊上反彈。

禁用“自動關鍵點”模式。

時間滑塊背景中的紅色和視口輪廓中的紅色將消失。
將虛擬對象朝文本的方向移回。
觀察軌跡的位置并移動虛擬對象，直到軌跡的反彈點與字母 F 的頂部相交為止。

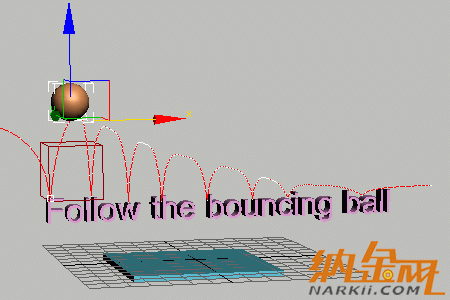

使用“布局”模式可以在空間中移動動畫。

使球從字母上反彈：

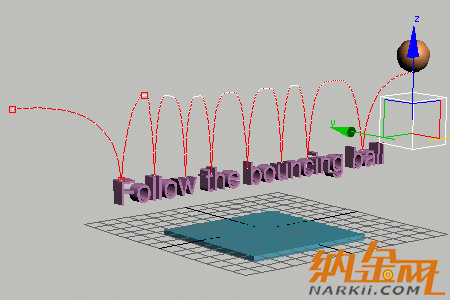

現在，將重復您所學習的知識，實現在字母上反彈球。

球?qū)⒎磸?8 次，分別在第 15 幀、第 45 幀、第 75 幀、第 105 幀、第 135 幀、第 165 幀、第 195 幀和第 220 幀處與字母接觸。

啟用“自動關鍵點”。
在軌跡欄中，選擇第 30 幀處的關鍵點并將其刪除。
將時間滑塊移動到第 45 幀（或在“當前幀”字段中輸入 45）。
放置虛擬對象，以便球在單詞“Follow”的雙 L 字母上反彈。
移動時間滑塊，然后移動虛擬對象，以便球在以下各幀處從相應的字母上反彈。
- F，在第 15 幀
- ll，在第 45 幀
- w，在第 75 幀
- th，在第 105 幀
- b，在第 135 幀
- u，在第 165 幀
- c，在第 195 幀
- ba，在第 225 幀
在第 240 幀時移動虛擬對象，以便球從字母上移開。
播放動畫并觀察結果。
將工作另存為 mybounce_text.max。如果您遇到任何問題，可以打開 bounce_text.max 文件來查看到目前為止的正確動畫。

下面，將學習使用增強曲線來影響反彈球的高度。

添加增強曲線：

在視口中選擇球，右鍵單擊并選擇“曲線編輯器”。

將顯示“曲線編輯器”窗口（如果其尚未可見）。
在“控制器”窗口中，單擊 Z 位置軌跡。
在“曲線”菜單上，選擇“應用 - 增強曲線”。在“控制器”窗口中，單擊加號圖標。單擊“增強曲線”以將其高亮顯示，然后按住 Ctrl 鍵并單擊 Z 位置軌跡。使用該方法只能顯示這兩種曲線。

在“控制器”窗口中，增強曲線將被添加到 Z 位置軌跡下方。在右側的“關鍵點”窗口中，這不太容易被察覺。

增強軌跡的比例非常小，因此對關鍵點進行相當微小的更改都可能會導致動畫發生巨大變化。您可以通過放大增強軌跡來抵消這種效果。
在“導航:軌跡視圖”工具欄（位于“關鍵點”窗口右下方）中，單擊“縮放區域”按鈕。圍繞增強軌跡的第 240 幀的關鍵點拖出一個縮放區域窗口。
在“設置”菜單上啟用“交互式更新”。
在“軌跡視圖”工具欄上單擊“移動關鍵點”以將其啟用，然后向下移動增強關鍵點，同時在“透視”視口中觀察軌跡上產生的效果。

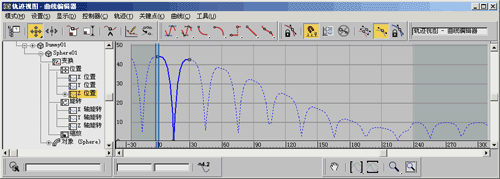

降低增強曲線在“關鍵點”窗口中顯示對 Z 位置曲線產生的效果

請不要將其移動到水平零值以下，否則會得到一些奇怪的效果。

軌跡上顯示的增強曲線

提示：可以在“關鍵點狀態: 軌跡視圖”工具欄上輸入精確值。

使用增強曲線時，如果不確定是否對結果感到滿意，則可以將它們禁用。在“控制器”窗口中選擇增強曲線，然后在“曲線”菜單上選擇“啟用\禁用”。
在“導航”工具欄上單擊“水平方向最大化顯示”以再次觀察整條曲線。
