3ds Max使用足跡設置兩足動物的動畫

來源：未知 | 責任編輯：嘀咕 | 發布時間： 2017-08-10 11:25 | 瀏覽量：

本節匯寶盆為大家?guī)?lái)的是：3ds Max使用足跡設置兩足動物的動畫
現在您已經熟悉自由形式動畫，您將學習足跡動畫的基本知識。足跡動畫只控制兩足動物腳的位置。在本課程中，您將創建 Dr. X 走八步的足跡動畫。

通過查看 tutorials\character_animation\quick_start 文件夾中的預覽文件 drxwalk.avi，您可以看到動畫的外觀。

設置課程：

從 tutorials\character_animation\quick_start 文件夾重新加載 cs4_qs_drX03.max。

該場景包含網格應用了 Physique 的 Dr. X，并且所有封套均以調整。網格可以立即用于制作動畫。
按 H 鍵，從“選擇對象”列表中選擇“DoctorX”，然后單擊“選擇”按鈕。
在“透視”視口中，右鍵單擊網格并從四元菜單中選擇“隱藏當前選擇”。

隱藏網格后更易于選擇兩足動物和測試動畫。這特別適用于高度細節化的網格。

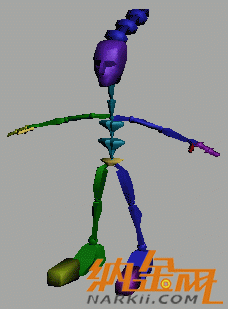

再次按下 H 鍵，從“選擇對象”列表中選擇“DrX Biped”，即重心，然后單擊“選擇”按鈕。

創建足跡：

現在您將使 Dr. X 沿直線向前行走。

打開“運動”面板。
在“Biped”卷展欄中，啟用“足跡模式”。

使用現在顯示的卷展欄，您將為 Dr. X 創建足跡。
在“足跡創建”卷展欄中，單擊“創建多個足跡”按鈕。

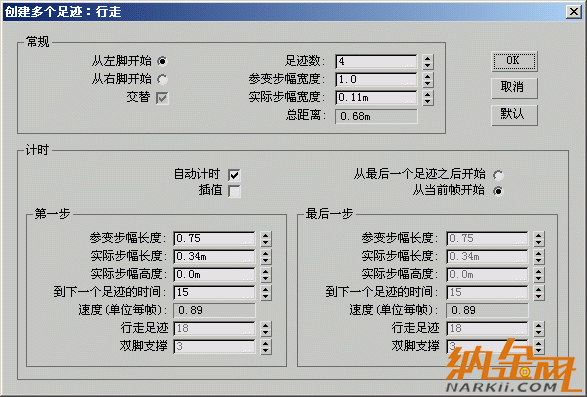

將顯示“創建多個足跡:行走”對話框。
在“常規”組中，將“足跡數”增加到 8，然后單擊“確定”。
在“足跡操作”卷展欄中，單擊“為非活動足跡創建關鍵點”。

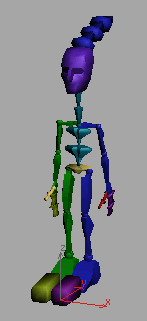

創建足跡關鍵點后，Dr. X 將改變其姿勢。
在“透視”視口中右鍵單擊，然后單擊“播放動畫”按鈕。還可以移動時間滑塊來更仔細地檢查動畫。

通過只觀看兩足動物行走，您可以發現 Dr. X 的行走看上去很別扭?？梢钥吹侥_離得太近了，并且他的手臂在兩側垂直向下。此外，重新顯示網格時，鞋子和手將與其他身體部位發生碰撞或相交。接下來，您將進行一些微調，以使 Dr. X 的行走看上去更加自然。

對動畫進行微調：

在本課程的這一部分，您將進行一些調整，以對動畫進行整理。

如果您在 Dr. X 前面沒有看到足跡輪廓，請執行以下操作：
- 在“Biped”卷展欄上，單擊按鈕下面的灰色擴展欄。將顯示其他按鈕。
- 在“顯示”組中，單擊“顯示足跡和編號”按鈕。

  注意：如果足跡仍然無法顯示，請單擊“顯示足跡和編號”按鈕并按住，直至看到彈出按鈕。從彈出按鈕中選擇“顯示足跡和編號”按鈕。
在“透視”視口中，如有必要可進行縮小，以查看所有足跡。圍繞所有足跡拖出一個選擇框。確保包含兩足動物腳下的兩個足跡。

選定足跡后，它們將變?yōu)榘咨?/p>
注意：由于您是在足跡模式中工作，只能選中足跡，因此您可以在兩足動物上進行拖動，而不必?fù)?dān)心選中其他對象。
在“足跡操作”卷展欄中，禁用“長度”，并將“縮放”設置為 2.5。

兩足動物姿態將變寬，以便與在體型模式中的看到的更接近。然而，現在姿勢變寬了，在取消隱藏網格時，手將與腿相交。接下來將修復此問題。

旋轉手臂：

隨著姿態的加寬，手?jǐn)[過時將與腿相交。現在制作一些自由形式動畫，以為手臂提供一些距離。

在“Biped”卷展欄上，禁用“足跡模式”。

現在您可以旋轉 Dr. X 的手臂。
按 H 鍵并選擇“DrX Biped L Upperarm”。
在“軌跡選擇”卷展欄中，單擊“對稱”按鈕。

請注意時間線中的關鍵點。您將在每個關鍵點上旋轉手臂。
啟用“自動關鍵點”和“關鍵點模式”切換，然后單擊時間滑塊上的右箭頭。

時間滑塊將跳轉到第 30 幀。
在主工具欄上，單擊“旋轉”按鈕。
在坐標顯示的 Y 字段中輸入 12。

手臂將遠離軀干旋轉。
繼續單擊時間滑塊上的右箭頭，以跳轉到下一個關鍵點，然后對時間線上的每個關鍵點重復相同數量的旋轉。

不要忘記第 0 幀處的關鍵點。
禁用“自動關鍵點”結束動畫過程。
播放動畫。

在 BIP 文件中保存運動：

您可以保存足跡運動，以便日后在其他場景中使用。

從“Biped”卷展欄中選擇“保存文件”。

“保存文件”對話框出現。
指定一個用于保存運動文件的文件夾，例如一個新的 tutorials\character_animation\motions 文件夾。
輸入 my_DrXWalk 作為文件名，然后單擊“保存”。

足跡運動將保存在 BIP 文件中。

準備播放或渲染：

按 H 鍵，單擊“全部”按鈕，然后單擊“選擇”。
右鍵單擊兩足動物，然后選擇“隱藏當前選擇”。

現在，兩足動物將隱藏。
打開“顯示”面板。在“隱藏”卷展欄中，單擊“按名稱取消隱藏”。

將顯示“取消隱藏對象”對話框。
從列表中選擇 DoctorX，然后單擊“取消隱藏”。

Dr. X 的網格將被取消隱藏。
在“修改”面板上，通過單擊燈泡可啟用“網格平滑”修改器。
在“透視”視口中單擊，然后單擊“播放動畫”按鈕。
將場景保存為 my_drx03_footsteps.max。

在文件 cs4_qs_drX03_footsteps.max 中可以找到此場景的完成版本。
