3ds Max修改足跡

來源：未知 | 責任編輯：嘀咕 | 發布時間： 2017-08-09 17:07 | 瀏覽量：

本節匯寶盆為大家?guī)淼氖牵?ds Max修改足跡
在此課程中，將學習到如何將復制并粘貼的足跡擴展到整個動畫。也將學習到如何調整和彎曲腳步，并且在非均勻地形上產生行走效果。將為兩足動物設置跳躍的動畫。

設置課程：

從上一個練習繼續，或打開 paste_footsteps_start.max.

擴展步行：

選中兩足動物的任意部分。
在“Biped”卷展欄的“運動”面板中，啟用“足跡模式”。

“足跡”子對象層為激活狀態，并且只能選擇足跡。
通過右鍵單擊激活“頂” 視口，接著按下 ALT+W 使視口最大化。
使用“選擇并移動”，區域選擇足跡 3 到足跡 7 之間的所有足跡。
在“足跡操作”卷展欄中，單擊“復制足跡”將選中的足跡復制到緩沖區中。
單擊“粘貼足跡”將選中的足跡粘貼到視口中。

新的足跡顯示在兩足動物當前足跡的旁邊。

顯示出粘貼的足跡。

提示：如果啟用變換 Gizmo，使用減號鍵 (-) 縮小“變換 Gizmo”，使其不會覆蓋足跡。
新的足跡將作為集進行移動。移動這些足跡使新集中的第 1 個足跡覆蓋原始集中的第 7 個足跡。當原始集中的第 7 個足跡變?yōu)榧t色時，放開鼠標鍵。

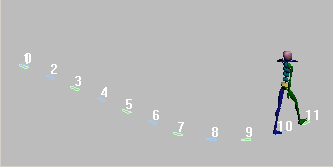

插入原動畫的足跡?，F(xiàn)在有 11 個可見的足跡。
按 ALT+W 以顯示四個視口。
為了顯示“透視”視口中的整個動畫，縮小視口并使用“弧形旋轉”和“平移”調節視圖，直到可以看見兩足動物和所有的 11 個腳步。

將粘貼的足跡擴展到運動。
在激活的“透視”視口中，播放動畫。

由于仍然處于“足跡”模式，“運動”面板可用?？梢允褂?ldquo;Biped”卷展欄中的“保存文件”保存 mywalk_pasted.bip 文件。

縮放步行：

確保“足跡”模式為啟用狀態。
在“頂”視口中，區域選擇所有的足跡。
在“足跡操作”卷展欄中，禁用“長度”，并且選中“寬度”。
將“縮放”設置為 2.0 使左右腳間的空間放大為以前的兩倍。
播放動畫。

兩足動物行走時兩腿分開。
將“縮放”設置為 0.25 或者更小的值，將使左右足跡之間的空間減小為原來縮放尺度的一半（當前設置的四分之一）。

如果沒有提前對參數進行加倍，0.5 的設置將會使寬度縮小到原來的 50% 。

此時兩足動物的一只腳位于另一只的前面。

提示：如果角色有一只大腳，在一條線上或邊緣上行走，使用“縮放寬度”和“長度”對足跡進行調整。

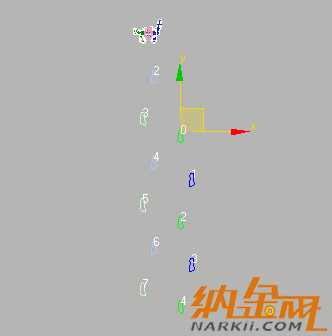

縮放兩個腳步間的寬度。
播放動畫。

兩足動物就像在拉緊的繩索上行走。

彎曲步行：

在“頂” 視口中，從足跡 7 開始選取所有的足跡。
在“足跡操作”卷展欄上將“彎曲”設置為 20.0。

從足跡 7 開始，足跡向左彎曲。
播放動畫。

在不均勻地形上行走：

舉起并旋轉足跡，以創建在不均勻地形上行走的效果。

確保“足跡”模式仍處于啟用狀態。
使“透視”視口最大化。
使用“選擇并旋轉”從足跡 4 開始選取所有的足跡。
使用變換 Gizmo 箭頭將選中的足跡繞 X 軸旋轉 -15 度左右以使足跡跨上小山。
選取足跡 8 到足跡 11。
讓選中的足跡繞 X 軸旋轉 21 度左右，以使足跡從山上下落。
選中足跡 11。將其旋轉使它與柵格平行。
播放動畫。

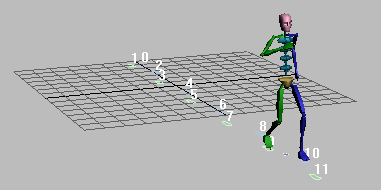

兩足動物的腳跟隨足跡的位置運動。

添加跳躍運動：

如果足跡動畫中有段時間兩足動物的兩只腳都沒有著地，軟件將此時段當作為跳躍。這里有很多種創建跳躍動畫的方法。在此過程的設置中，通過移動“軌跡視圖”中的足跡關鍵點制作跳躍動作。

打開 footsteps_jump_start.max。

此文件為正在處理文件的一個稍長版本。它的足跡數為 15 而不是 11。

在“軌跡視圖”中移動足跡關鍵點：

選擇 Bip01。如果沒有啟用“足跡模式”，在“Biped”卷展欄的“運動”面板中，啟用“足跡模式”。
在“頂”視口中，單擊右鍵并從四元菜單中選擇“曲線編輯器”。

顯示“軌跡視圖”。
在“軌跡視圖”菜單欄中，選擇“模式”>“攝影表”。

在“軌跡視圖”中顯示 Bip01 Footstep 軌跡。

提示：如果沒有顯示此軌跡，啟用“足跡模式”，然后在“攝像表”編輯器中顯示軌跡。

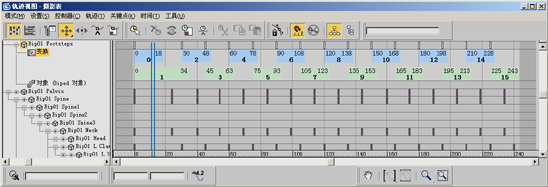

“攝像表”顯示特定的足跡關節點。

在以上示例圖中，每一個藍塊代表一個左足跡，每一個綠塊代表一個右足跡。塊的長度代表了行走時腳接觸地面的時間長度。藍塊和綠塊之間的空間表示左腳或右腳不支撐兩足動物的時間長度。
使用“縮放”和“平移”導航至視口，直到能看見兩足動物和它的足跡，同時也能在“軌跡視圖”中看見“足跡”關鍵點。
重新設置“軌跡視圖”窗口的大小，或者放大軌跡，這樣能夠看見每一個足跡上的開始幀和結束幀的號碼。
在“軌跡視圖”中的足跡附近拖動一個方框選中足跡 11 到足跡 15，或者在視口中拖動一個選擇區域。

在“軌跡視圖”中，注意足跡 11 在第 165 幀處開始。
在“軌跡視圖”工具欄上，單擊“滑動關鍵點”按鈕。
在“軌跡視圖”中，單擊足跡 11 的中心并且將其拖到右邊直到 116（足跡 11 的第一幀的幀號）增加到 180。釋放鼠標。

這樣將在腳步 10 和腳步 11 之間創建一個間距。位于另一個兩足動物軌跡中的關鍵點調整足跡軌跡的更改。

關鍵點切換到右邊以創建一個間距。

在沒有腳支撐兩足動物的足跡軌跡中創建一片區域，將行走腳步變成跳躍腳步。
播放動畫。

足跡間的間距創建一個跳躍。
視口中，移動足跡 10 使其與足跡 9 相鄰。
視口中，移動足跡 11 到足跡 15，這樣將創建更多的跳躍間距。將這些足跡沿 X 軸方向移動 5–7 個單位。

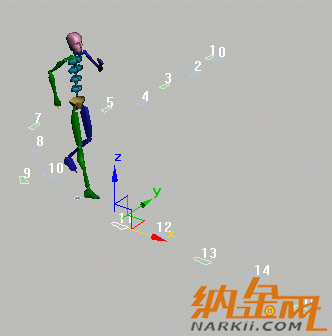

更多的跳躍間距

此時，如果縮短足跡 10 的持續時間，能夠加強跳躍。
在“軌跡視圖”工具欄上，單擊“移動關鍵點”。
在“軌跡視圖 - 攝影表”中，單擊足跡 10 的右邊緣。

在關鍵點的右邊顯示一個白點表示它已經被選中。
將足跡 10 的右邊緣向左拖，以縮短關鍵點的持續時間。更改關鍵點以使其在第 160 幀處結束。

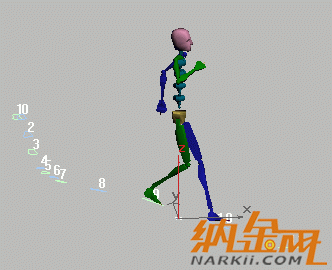

縮短足跡 10 的持續時間。
播放動畫并觀察跳躍。
禁用“足跡模式”。

在跳躍前，先讓兩足動物蹲下：

為跳躍所作的準備（在足跡 9 和足跡 10 之間）看上去有點受約束，這是因為兩足動物在跳躍前未充分下蹲。重新設置垂直關鍵點將解決此問題。

在“軌跡選擇”卷展欄的“運動”面板上，單擊“軀干垂直”。
將時間滑塊移到第 153 幀處，此處有一個“軀干垂直”軌跡關鍵點。
在“運動”面板上的“關鍵點信息”卷展欄中，單擊“設置關鍵點”。
按 H 鍵，并選擇重心 Bip01。
將重心向下移動 -5 個單位。如果兩足動物跳回到原位置，單擊“設置關鍵點”并且重試一次。如果有一個所示的下蹲位置，單擊“設置關鍵點”。

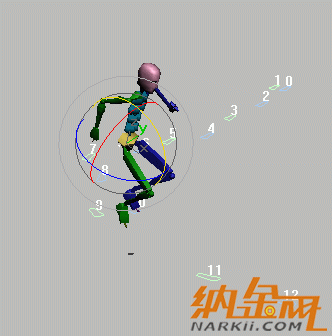

使用“軀干垂直”軌跡降低重心。
滑動時間滑塊，觀看動畫。

運動中出現一處失靈。導致此問題的原因是有兩個相鄰的“軀干垂直”關鍵點。
將時間滑塊移至第 153 幀。
在“關鍵點信息”卷展欄中，單擊“下一個關鍵點”箭頭移動到位于第 154 幀的下一個關鍵點。單擊“刪除關鍵點”移除第二個關鍵點。
選中 Bip01 R Foot。
將時間滑塊移到第 167 幀。單擊“軀干垂直”并且將腳稍微抬起，使得兩足動物的膝蓋彎曲。
設置一個自由關鍵點保持彎曲的膝蓋的位置。如果在腳著地前腳伸展過度，或者是在落下時腳伸到地里，這時需要設置一個附加的關鍵點。
重新播放動畫并觀察差異。
在“軌跡選擇”卷展欄中單擊“軀干旋轉”。將時間滑塊移到第 160 幀。使用變換 Gizmo 旋轉重心以使軀干向前仰俯。

現在，跳躍看上去更加逼真。此結果類似于 footstep_jump_final.bip 中的彈跳。
