SKETCHUP面的繪制

來源：未知 | 責任編輯：嘀咕 | 發布時間： 2017-08-03 14:05 | 瀏覽量：

本節匯寶盆為大家?guī)淼氖?a href="http://trusteddivorcelawyers.com/special/sketchupjc/">sketchup教程：分享面的繪制。

SketchUp可以制作各種形狀的面。制作好的面可以連結起來，由一個面將另一面刪除、將面分制成許多個面、或是經由拉伸、推擠產生3D對象。

點取[標準]工具條上的[新建]鈕，或從[文件]菜單選取[新建]，開啟新的作圖視窗，由[視點]工具條上將視景設定為[全視圖]。

由繪制矩形開始。開始作業前，請先確定[照相機]工具條上的[產生陰影]模式是否開啟著。至于其它的顯示[面]模式中也有簡易的[隱藏線]模式。[隱藏線] 模式會以隱藏面的背后來顯示對象，因?yàn)樽鲌D視窗是白色背景，沒有顏色可以識別模型。當SketchUp要輸出到印表機，或要覆蓋一般媒體時，此模式即相當 有幫助。

執行[線]工具，點取垂直的藍色軸前面，平行紅色軸拉出任意長度，此時請先不要點取終點，繪制的線長度會即時地(動態)顯示在畫面右下角的數值控制框中。

不要使用鼠標點取終點，在這里輸入要繪制的長度值。現在讓我們繪制長度3000〓的線，在數值控制框中輸入3000，按[Enter]鍵。

正確地拉出長度3000〓的線，綠色四角點表示線的終點。

注意：SketchUp不同于其它CAD，繪圖時不需要輸出正確尺寸。這個優越的徒手畫作圖工具是SketchUp顯著的特征。如果需要正確尺寸時，SketchUp可以依據需要切換尺寸輸入與徒手畫。

繪制完成的線會變成黑色，[線]工具仍然是使用中的狀態，接著繪制與剛才完成的線垂直的線，因?yàn)檫@條線要與綠色軸平行，將指標往正的方向(右側)并讓線變成綠色來移動。將此線長度定為2400〓，輸入數值后按[Enter]鍵。

完成了2400〓長的線，如果長度想改為1500〓時，數值控制框中輸入1500后，長度可被更改，在這里將長度保持2400〓，繼續下一步。

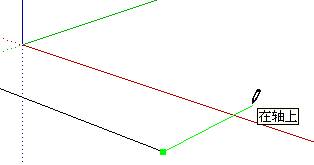

接著拉出與紅色軸平行的第三條線，這次不要在數值控制框中輸入長度運用SketchUp的推定線功能。將第三條線往綠色軸方向拉，如果線變成紅色即確定拉出與紅色軸平行的線，當這條線的長度與第一條線長度相同時，連接第一條線端點(此時為開始點)與目前拉出的線終點的虛線會出現，并顯示[開始點]選取提示，這樣表示第三條線終點與第一條線端點是對齊的，請點取此點。
