3Dmax直筒水杯建模教程
本節匯寶盆為大家?guī)淼氖牵?Dmax直筒水杯建模教程
1、先看看最終的效果圖：
圖1

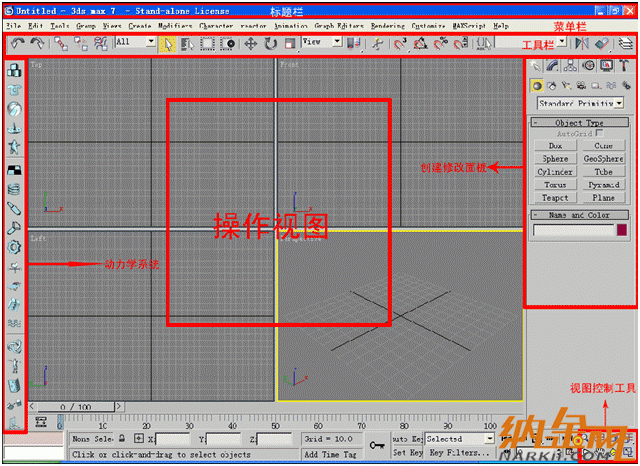

2、在開始工作前，我們應先了解3ds max界面的構成，其構成如圖2。
圖2

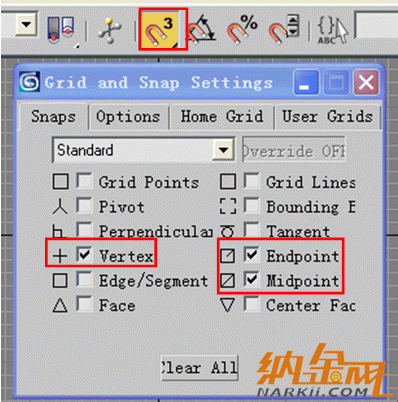

3、工欲其善，必先利其器，我們定制3ds max內容如下： 3.1、定制捕捉如圖3所示：
圖3
3.2、定制捕捉選項如圖4所示：
圖4

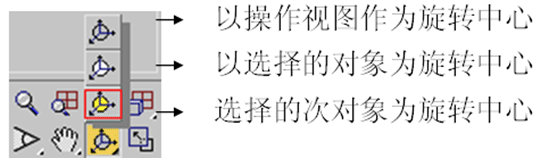

3.3、改變視圖控制工具視圖旋轉方式如圖5所示：
圖5

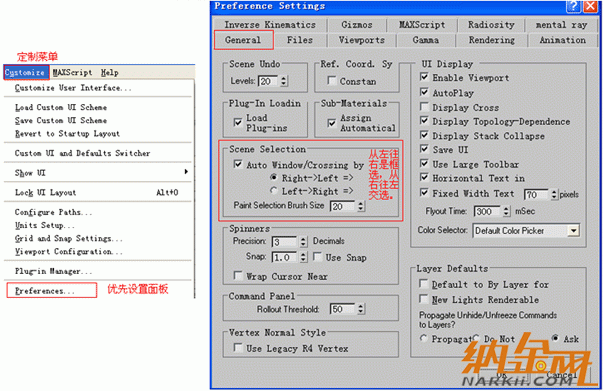

3.4、定制鼠標的移動方向來實現框選、交選的不同。如圖6所示：
圖6

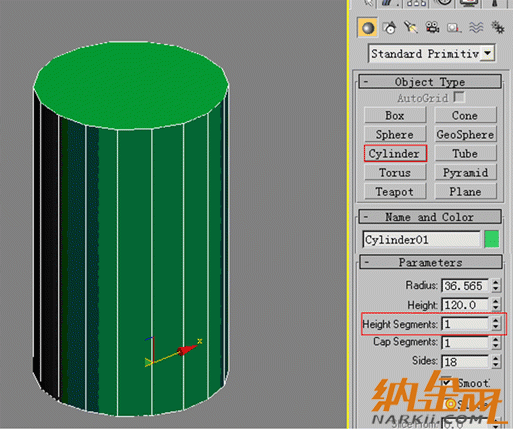

4、創建圓柱，如圖7所示：
圖7

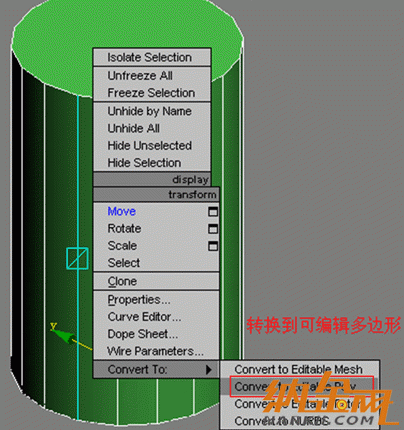

5、選擇圓柱，右擊將圓柱轉換到可編輯多邊形，如圖8所示：
圖8

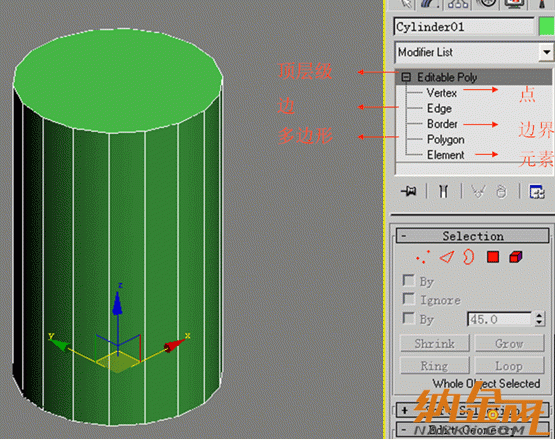

6、圓柱轉換后，由原來參數化，進入了次對象編輯模式。其次對象分為：點、邊、邊界、多邊形[面]、元素。在3ds max中編輯修改器的次對象快捷鍵通常用數字鍵：1、2、3、4、5，比如這里1對應多邊形點，2對應邊等等。如圖9所示：
圖9

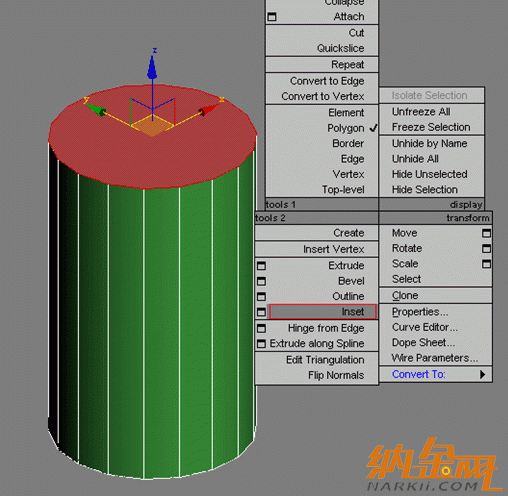

7、按4鍵，進入：“面級別”，并點選要操作的面，并執行右擊，使用inset(插入)命令，對面實現插入操作。如圖10所示：
圖10

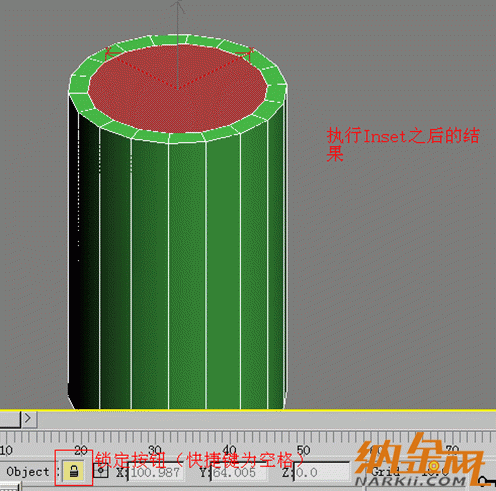

8、選擇面執行右擊inset命令后，復制一個面。請注意“鎖定按鈕”的使用，當選擇對象操作時，使用鎖定按鈕可以在非選擇對象上執行某些命令。如圖11所示：
圖11

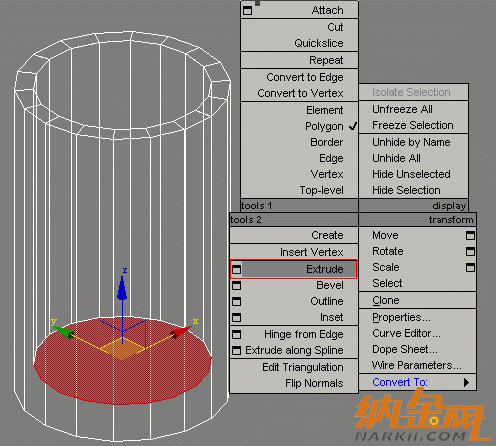

9、繼續右擊，執行extrude（擠壓），使圓柱體產生一個凹槽，如圖12所示（按f3鍵，可以切換模型的實體與線框的交互顯示）：
圖12

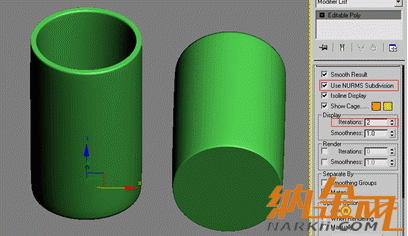

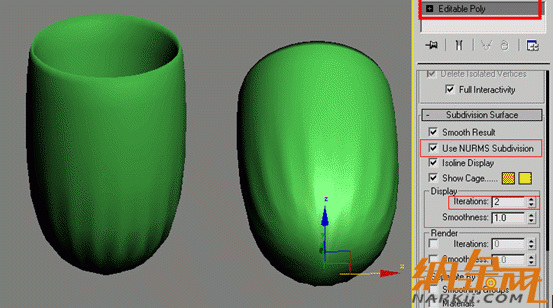

10、退出次對象。使用subdivision surface（細分曲面），進行光滑直筒杯。觀察光滑后的結果，我們發現這樣光滑的結果，并不是我們所希望的。如圖13所示。針對光滑的使用原理，在下段進行講解。
圖13

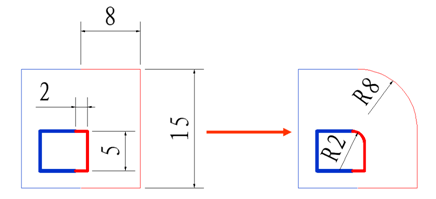

10.1、光滑對象的原理：對于轉角處執行一個倒圓角，其圓角的光滑程度由這組轉角的最短邊決定。以下圖14是對倒圓角的過程以數來說明。
圖14

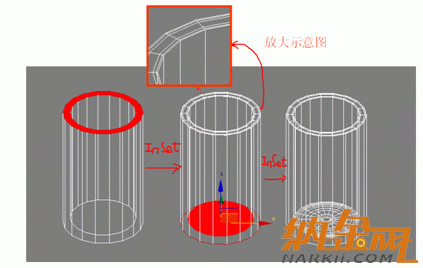

11、根據光滑對象的原理，我們對多邊形制作的直筒杯，執行右擊inset進行口、底插入面，再次光滑后的結果。如圖15。
圖15
12、執行光滑后的結果，如圖16所示。
圖16
- Tags：3dmax教程
-
