Sketchup創建基本表的基礎教程
本節匯寶盆繼續為大家?guī)?lái)的是sketchup教程學習如何創建基本表。
快速設置

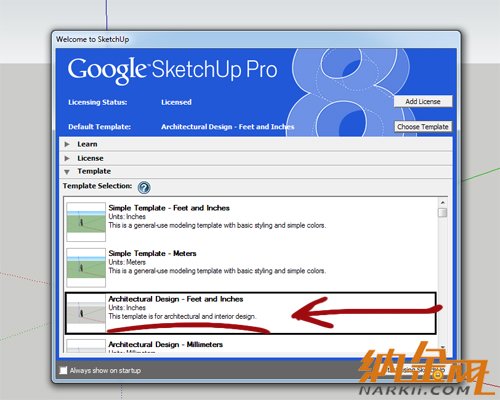

如果系統提示您選擇一個模板，當您啟動SketchUp，選擇“建筑設計，英尺和英寸”跟隨本教程，或選擇自己的模板，你喜歡。
一旦你選擇了一個模板，并在主工作區，確保你有“大工具集”活動，通過“視圖”菜單 - >工具欄 - >選擇“大型工具集”。
第1步 - 繪制一個矩形

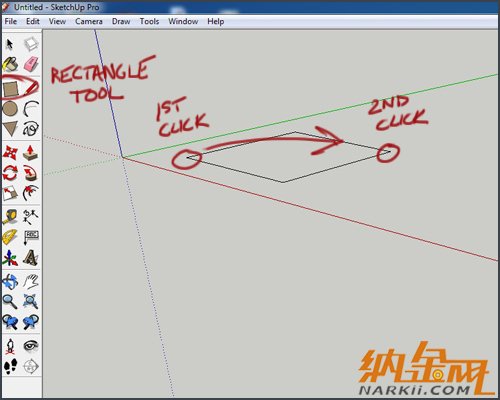

要開始繪制你的表，你需要選擇矩形工具（R） 。一旦開始繪制矩形，拖動鼠標，然后單擊矩形的第二個時間來完成。
步驟2 - 指定尺寸
后，立即繪制的東西，你必須鍵入你想要的實際尺寸鍵盤上的機會。有沒有時間限制或任何東西，只要你想你可以采取。你只是想確保你鍵入它們之前你點擊任何東西，否則你會失去你的機會來指定。使用以下格式類型尺寸，然后按鍵盤上輸入：
如果你看不起的SketchUp窗口右下角的框中，你會看到的地方，在那里你的尺寸顯示。
提示：您可以格式化你的尺寸你想要的任何方式。以下各方面都做同樣的事情。（3'，5'）（36“，10'）（36”，60“）（1'，24”，4'，12“）Sketchup的會自動為你做轉換。您可以輸入不同的單位測量過，即使你的模板已經設置了不同的默認單元。
第3步 - 導航

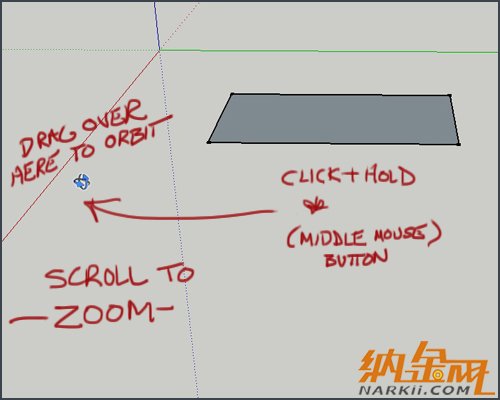

一旦你創建了一個基本的形狀，你會希望你的模型來瀏覽周?chē)玫讲煌耐敢暋Ｊ褂檬髽?biāo)中鍵來激活軌道
和縮放
工具。
為此，您可以在任何時間在建模時，即使你是在中間使用另一種工具。你不需要切換工具導航，只需點擊并按住中間的滾輪按鈕軌道。您還可以使用滾輪來放大和縮小。
這些都是基本的導航工具。你將使用這些所有的時間，所以實踐軌道，放大和縮小。
第4步 - 創建3D對象的推/拉工具
矩形工具創建一個平面，單面臨的矩形。為了創建一個3D對象，我們可以使用推/拉工具來擠出臉上的矩形創建一個框。
激活推/拉工具（P） ，然后懸停在臉上的矩形。請注意如何面對變?yōu)橐运{(lán)色突出顯示。這表示，如果你開始推/拉，突出的臉部被擠壓。
有時候，如果預選另一面，面對你將鼠標懸停在不會自動成為突出。所以一定要確保你知道哪些突出臉部，然后再開始工具。
要開始推/拉，點擊一次，向上拖動，并再次點擊。一旦拉完成后，指定高度1“進入你的鍵盤輸入，并按下Enter鍵。
注意在VCB（價值控制箱）如何接受不同的價值格式，這取決于工具，你只是用。在這種情況下，我們只能指定一個長度，所以我們?cè)谝痪S中鍵入。當我們已經創建了矩形，我們?cè)趦蓚€(gè)方面，用逗號分隔，能夠輸入到指定的長度和寬度。
第5步 - 創建一個組
只要你已經創建了一個基本的形狀在SketchUp，這是一個好主意，把它變成一個組或組件，它從你的模型的其余部分隔離。這將有助于讓你組織，并防止被意外受關連實體的東西。

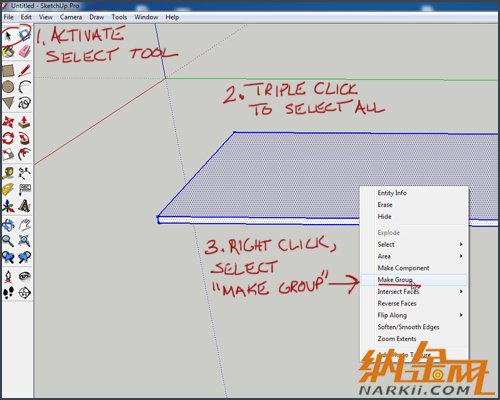

為了創建一個組，你需要選擇兩個或兩個以上的實體（面或邊緣）。畢竟，你不能有一組東西，如果只有其中一個，對不對？一種方式來選擇共享連接的幾何形狀是一組實體的三倍，點擊它，選擇工具（空格鍵）。這樣做會高亮顯示為藍色。
然后，右鍵單擊它，選擇“本集團”。
第6步 - 偏移創建圍裙的
一旦你創建了一個組，你需要雙擊它以打開它進行編輯。讓你知道它是積極的，你會看到它周?chē)奶摼€框。當你有一組打開進行編輯，你畫的任何東西將被包含在它。您將無法影響該組之外的任何選擇以外的東西，除非你關閉它。
注：我們正在建設表倒掛現在，將其翻轉過來，一旦我們做。
現在打開進行編輯同組，讓開關偏移工具（F）和我們的圍裙創建另一個矩形。偏移的工具創建的形狀通過復制現有的一組連接線的輪廓，它們縮放到指定的尺寸。
要開始偏移的工具，將鼠標懸停在臉上，你想偏移工具來繪制，直到它被突出顯示，你看到的紅點就行了，你要偏移。
然后，按一下開始偏移拖動約2向內“，再次點擊完成。類型2“鍵盤上按進入指定絕對距離。
再次使用偏移工具里面我們剛剛創建另一個矩形。這一次，偏移量是3/4“。
第7步 - 推/拉停機坪
接下來，激活推/拉工具再次拉圍裙3“

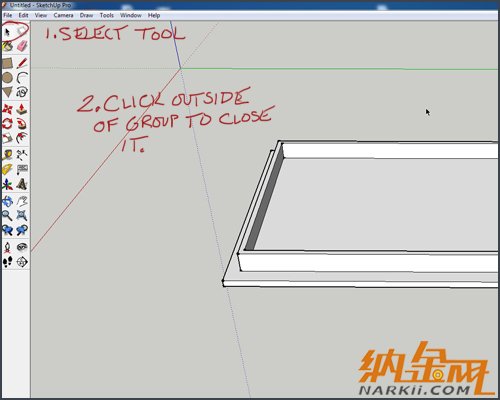

一旦你已經完成了圍裙，組外的任意位置單擊鼠標，選擇工具（空格鍵）關閉組。你就會知道它是封閉的，因?yàn)樘摼€圍繞集團將消失。
第8步 - 創建一個成分腿
因?yàn)榇吮淼乃械耐葘⑹窍嗤?，我們將?chuàng)建一個作為一個組件，然后將其復制為每條腿。通過使用一個組成部分，而不是一組，所做的更改將反映在整個模型中該類型的所有組件的一個實例，該部分。所以，如果我們決定改變桌腿的高度，我們只需要編輯一個，而不是所有四個。
開始桌腿創建2“，2”方使用矩形工具（R） 。放大你的表的圍裙和參考角點開始矩形工具內眼角。

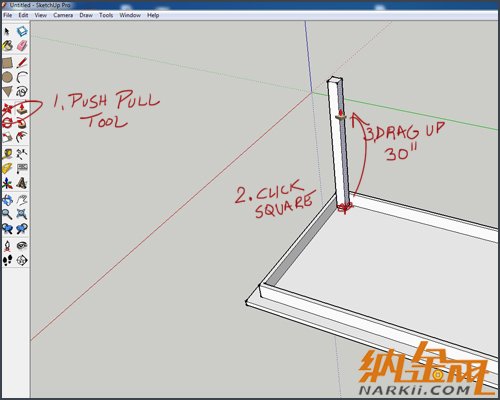

使用推/拉工具（P）拉廣場，你只是做了30“。

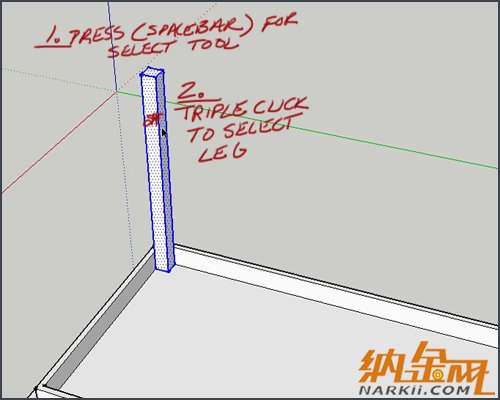

選擇你只是腿部三重點擊 “選擇工具（空格鍵）。應突出藍色的桌子腿。注意臺面如何不選擇，即使它是感人的腿。這是因?yàn)樗潜桓艚^在另一組。因此從該組以外所作的任何更改，并保護不“粘”到桌腿。
右鍵單擊，然后選擇“組件”。
“創建組件”窗口彈出時，你有擔心輸入一個名稱，確保“組件”檢查更換選擇，點擊“創建”。一切，你現在可以忽略。
步驟9 - 復制腿
現在，我們有成分腿，所有我們要做的是將它復制到表中的每個角落。激活移動工具（M） ，然后單擊腿外眼角開始移動。輕觸（CTRL）告訴SketchUp，你想創建一個副本，而不是移動原始組件。
拖動復制到桌子的另一邊，直到捕捉到線停機坪。
接下來，選擇兩條腿同時用選擇工具（空格鍵）。點擊一條腿來選擇它，然后按住CTRL鍵的同時單擊另一條腿。這將選擇兩條腿，在相同的時間。
再次抓住移動工具（M） ，并點擊同一個角落的第一站開始移動。輕觸（CTRL）開始副本。
這一次，請點選（右箭頭鍵）紅軸鍵盤上的鎖定?，F(xiàn)在，你可以參考在平面上的任何點與距離您要復制的腿。點擊內眼角的停機坪上，和你做。
第10步 - 集團及旋轉
每當你創建這樣一個組件，它始終是一個好主意，選擇所有部件的裝配和它們組合在一起。這將允許您作為一個組件表中的所有部件移動，而不必單獨選擇每個表的一部分。
您也可以決定，如果你想創建一個組或組件。如果你打算創建多個副本相同的表，你應該使用一個組件。否則，一組做就好了。
另一種方式來選擇多個對象，點擊并按住鼠標左鍵的同時拖動周?chē)吙蚰x擇的項目。激活選擇工具（空格鍵），然后選擇表中的所有部件。
一組表，旋轉右側。
選擇表，并激活移動工具（M） 。然后，將鼠標懸停在新的組，直到你看到小紅處理彈出。這些手柄是一個快捷鍵來幫助你旋轉模型，同時使用移動工具。只需點擊并按住在這些手柄之一，左右180°旋轉模型。
恭喜你，你剛剛創建了一個表！
