SketchUp松林德比汽車建?；A(chǔ)教程

來源：未知 | 責任編輯：嘀咕 | 發布時間： 2017-07-31 14:09 | 瀏覽量：

本節匯寶盆繼續為大家?guī)淼氖?a href="http://trusteddivorcelawyers.com/special/sketchupjc/">sketchup教程為SketchUp松林德比汽車建?；A(chǔ)教程

到處都可以找到對稱?？梢园l(fā)現，在人為的設計和性質。SketchUp有一個非常簡單的方法，幫助您建模對稱。這是完美的，如果你正在尋找您的松林德比汽車建模在SketchUp。

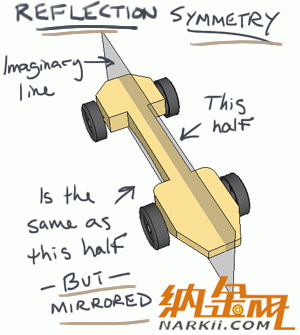

反射對稱

想想的蝴蝶。每個機翼是對稱的。這意味著，因?yàn)樗鼈兌际切瓮耆嗤姆绞?，但互相鏡像。因此，當蝴蝶的翅膀折疊起來，他們完全匹配。這就是所謂的反射對稱性，或雙側對稱。

由于蝴蝶翅膀的可以被認為是反射對稱性為平面的，二維的形狀，可以適用于三維形狀。大多數汽車是對稱的。如果你要分割的汽車攔腰由前向后，各占一半，相互對稱。

反射對稱，就可以輕松實現在SketchUp使用反射組件。

松林德比賽車

SketchUp 是一個偉大的工具來設計您的松林德比汽車。您可以繪制汽車使用簡單的工具，并嘗試不同的設計，看他們?nèi)绾慰础Ｄ闵踔量梢源蛴〕瞿０?，你的車在全?guī)模，以幫助您降低你的車，你塊木頭。但是，是什么讓Sketchup的真正有用的在設計汽車的是它有能力設計對稱。

使用對稱組件

創建對稱模型內，所面臨的挑戰是，無論你做了模型的一半，你對另一半完全復制它，但在相反的方向。這將是非常耗時的任務，如果手工完成，你冒的風險決策失誤。

這段動畫顯示組件如何讓你做出改變模型的一側，并有相同的變化反映在另一側。

通過使用組件，您可以創建一個的Sketchup的實體集合的精確副本。一個組件所做的任何更改將反映在您的模型中，組件的每一個副本。

請記?。航M和組件之間的區別是，雖然您可以創建多個副本的一組，該組的一個實例所作的任何更改將不會反映在該組中的任何副本。各組相互獨立的。這是一個好主意，使用團體組織，以及為復制你知道的東西很相似，但不完全相同。

把戲配置一套組件是對稱的是知道如何翻轉，或規模內而外的組件之一。

創建一個組件

因此，第一步是建立一個你的車的一半。調節大小的松林德比汽車7“長x 1 1/4”（高）x 1 3/4W“ 。因此，我們要建立一箱半寬度（7/8“W）。使用矩形工具和推/拉工具創建多維數據集。

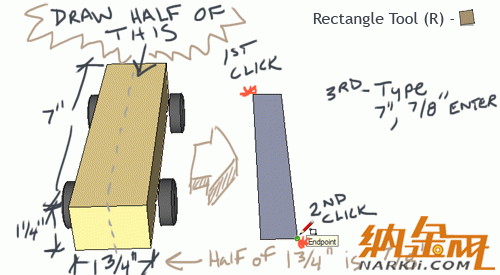

步驟1 - 創建一個矩形

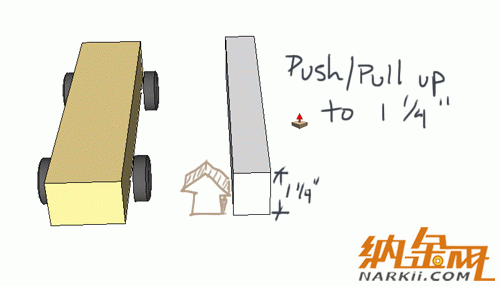

選擇矩形工具（R），并繪制一個矩形。類型7“，7/8”ENTER，在VCB指定尺寸。然后使用推/拉工具（P）創建一個高度的1/4。“ （記住，你可以拉一個面接近，你想讓它，然后在鍵盤上鍵入的實際尺寸后。）

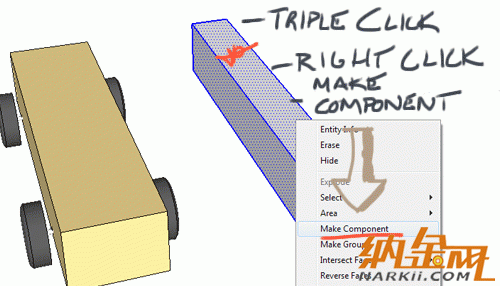

現在，我們有一半的車造塊，讓我們把它變成一個組成部分。只是三擊（命中空格鍵，以確保選擇工具之前激活點擊）選擇所有連接的面和邊，然后右鍵單擊并選擇“組件”。

復制并翻轉組件

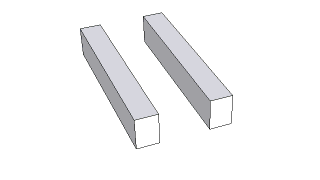

隨著車的一半，最后一步是進行復制的組件，移動它旁邊的其他組件，鏡像。有一對夫婦鏡像組件的方法，我喜歡使用縮放工具。另一種方法是右鍵單擊組件，并選擇 “ 翻轉沿，并挑取你需要它的軸翻轉。根據您如何創建模型，它應該是青軸紅軸。下面的步驟將告訴你如何做到這一點使用縮放工具。

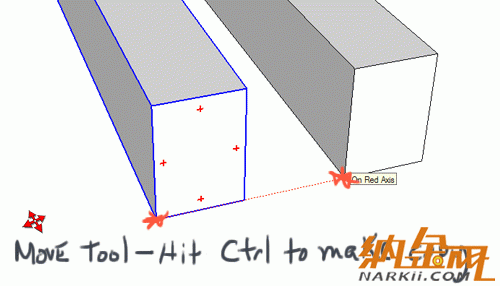

隨著元件，選擇它并使用移動工具（M）創建它的一個副本。當你移動它，打鍵盤上的Ctrl鍵進行復制。下一個步驟是最重要的，以便創建對稱。

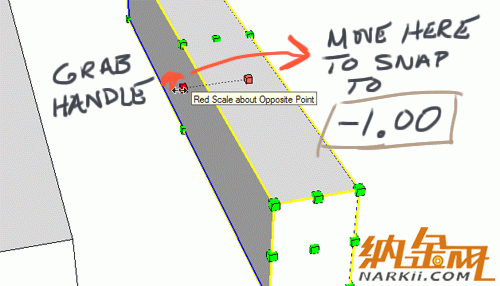

選擇你剛搬來的組件，選擇縮放工具（S）。抓住一個手柄的中心長臉?？s放組件的值為-1.00。

最后，將與其他組件一側到另一側。現在你可以打開的組成部分之一，并進行編輯，而其他人會改變。只有它會被鏡像，給你一個對稱模型。

完成模型

現在設置你的汽車模型。所有你要做的就是打開了其中的一個組成部分，并進行更改。他們將被鏡像的另一邊。一旦你已經完成你的模型，你可以設置它的規模，所以你可以用它作為模板雕刻出你的車被打印出來。但是，這將是一個不同的職位！有樂趣，有創意！
