制作酒瓶蓋vray材質教程

來源：未知 | 責任編輯：CHH | 發布時間： 2017-07-24 15:27 | 瀏覽量：

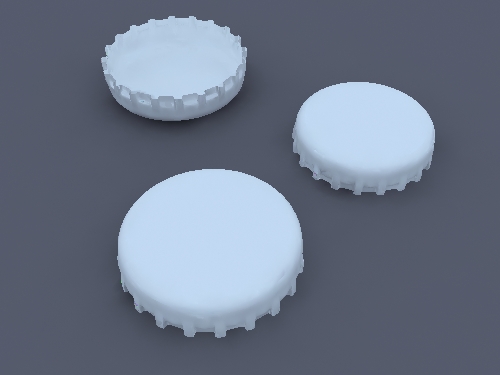

今天匯寶盆為大家?guī)碇谱骶破可wvray材質教程，首先打開一個我制作好的場景，這里僅有三個瓶蓋模型，架設好了相機角度，但尚未賦予材質，我們利用VR自帶的Skylight配合GI來實現基本渲染，效果如圖9-1所示。

制作酒瓶蓋vray材質教程

圖9-1 原始渲染效果

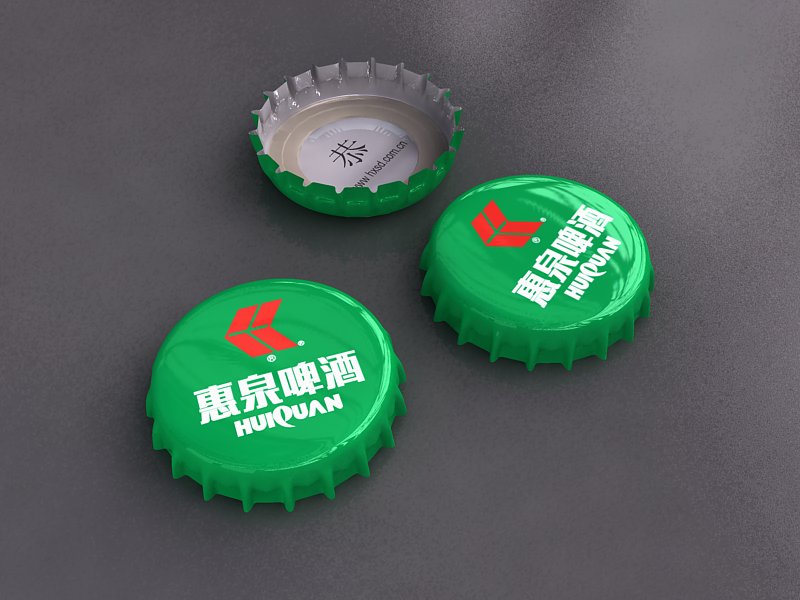

那么我們究竟想模擬什么樣的最終渲染效果呢?我從網上下了一張圖，就以它作為最終效果參考吧，最終模擬效果如圖9-2所示。

制作酒瓶蓋vray材質教程

圖9-2 網上參考圖
下面我們分兩個階段來完成本案例的制作。
第一階段：材質分析及錯誤操作總結
由于我們制作的瓶蓋模型是單面模型，所以起初我想用max自帶的“雙面材質”來完成。正面基調是綠色反射材質，環境由VRay HDRI高動態范圍貼圖來模擬。圖案則由一張帶有alpha通道的tga圖來模擬，具體的制作方法在前面的三色球一節中已經講述過了。背部材質基色為銀白色，同樣貼入一張帶有alpha通道的文字貼圖。
反面貼圖我已經制作好了，讀者可以在素材中自行調用，正面效果如圖9-3所示。

制作酒瓶蓋vray材質教程

圖9-3 正面貼圖

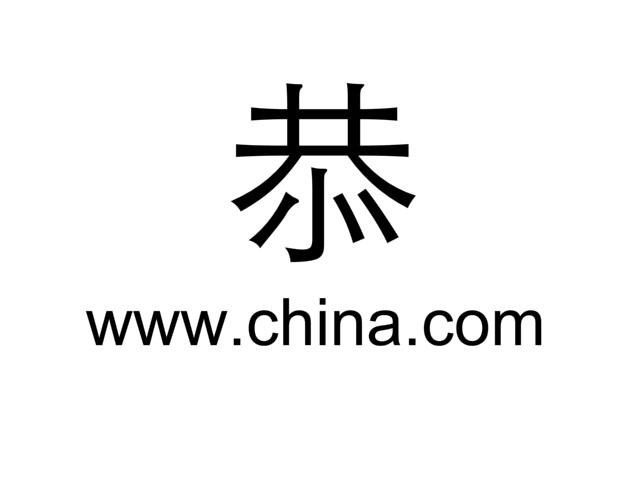

反面如圖9-4所示。二張圖均為帶有alpha通道的tga圖。

制作酒瓶蓋vray材質教程
圖9-4 背面貼圖

經過上述的材質分析，我就正式開始動手制作了。

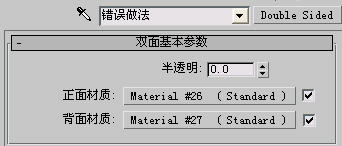

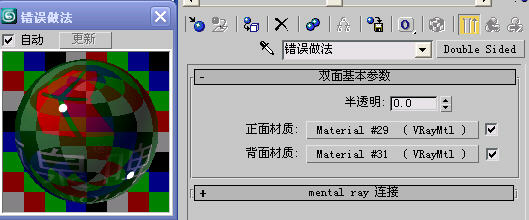

(1)按M鍵打開材質編輯器，選擇三個瓶蓋模型，為它們統一指定一個max自帶的“雙面”材質，總材質層級如圖9-5所示。

制作酒瓶蓋vray材質教程

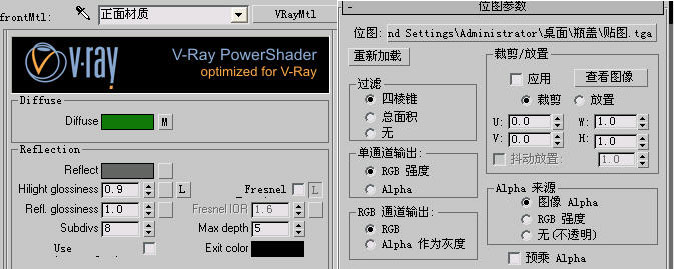

圖9-5 錯用max自帶雙面材質 (2)單擊進入“正面材質”，按照剛才我們的分析，我們將正面材質類型改為VRayMtl基礎材質，設置漫反射為綠色，并且在其通道中貼入正面貼圖，注意啟用tga 貼圖的alpha通道以使文字產生漏空，參數設置如圖9-6所示。

制作酒瓶蓋vray材質教程
圖9-6 正面材質參數

(3)用同樣的處理手法調節反面材質，只要把diffuse漫反射色改為銀白色，并將貼圖換為背部貼圖即可，這里就不重復演示，調節好的最終材質球如圖9-7所示。

制作酒瓶蓋vray材質教程
圖9-7 最終材質球效果

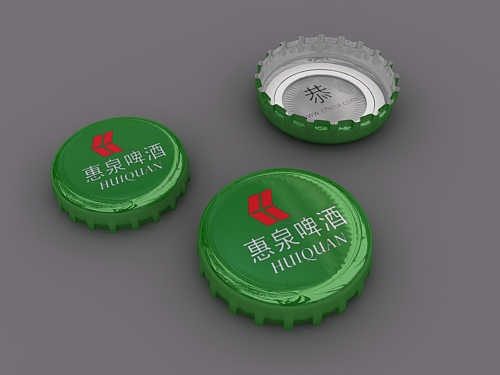

(4)調節好材質之后，為模型指定一個“UVW 貼圖”修改器，設置坐標類型為“平面”，并調節好貼圖坐標，反射環境采用VRayHDRI貼圖，這部分內容由讀者自行完成，比較簡單，渲染調節好的場景效果，如圖9-8所示。

制作酒瓶蓋vray材質教程
圖9-8 初步渲染結果

分析這個渲染結果，我們發現兩個正面瓶蓋的結果是正確的，但是反面瓶蓋的結果不正確，它仍然顯示正面效果。此時我們將總材質級別中的“半透明”選項設為50，再進行一次渲染，效果如圖。

制作酒瓶蓋vray材質教程

圖9-9 正反材質互相摻雜，值為50結果不正確

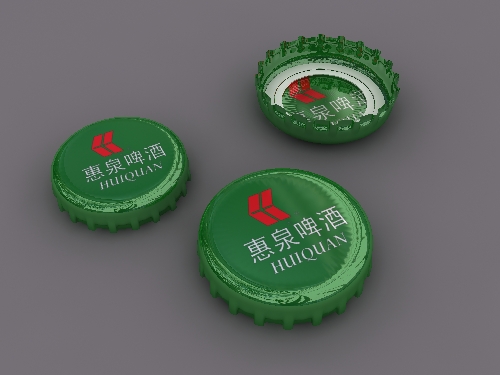

“半透明”項設為100，結果如圖9-10所示。
制作酒瓶蓋vray材質教程
圖9-10 值為100時正反互換也不正確

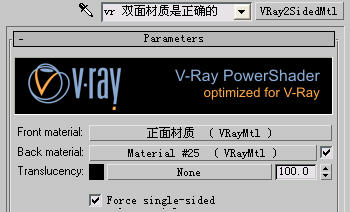

(5)至此我們已經得出結論了，在VRay渲染環境中，max自帶的雙面材質“水土不服”，不太兼容。因此得出結論，必須改換VRay渲染器自帶的 “VRay2sidedMtl”，其它調法都一樣，只是換一下材質類型而已。我們迅速將材質類型改為VR的雙面材質，過程我就不多說了，總材質層級效果如圖9-11所示。
