Softimage 3D 實例教程之基礎實例教程：

一.SOFTIMAGES3D的界面:

SOFTIMAGES3D是用于不同的操作系統,一個是WINDOWS NT還有一個是SGI兩個不同的版本,顯示器要達到1024-768的分辨率,SOFTIMAGES3D對顯卡也有一定的要求.SOFTIMAGES3D 的界面由四部分組成:模塊.菜單欄.視窗及狀態欄

模塊:MODEL(建模模塊)是SOFTIMAGES3D的完成模型創建的部分,

MOTION(運動模塊)是給模型加上動作的模塊

ACTOR(角色模塊)是創建虛擬角色,反向動力學等

MATTER(材質模塊)是在場景中給模型加上材質和設定效果及渲染的模塊.

TOOS(工具模塊)是觀看,編輯和輸出作品的模塊.它們?cè)谄聊坏挠疑戏?

菜單欄:在屏幕的左右,在不同的模塊菜單欄的工具是不一樣的.

視窗:在缺省狀態下視窗是由四個視窗組成的.同時可根據你的需要作多種設定.

狀態欄:在屏幕的下方有顏色框,時間滑桿和播放器組成.

二.用SOFTIMAGES3D創建一組靜物:

Softimage 3D 實例教程之基礎實例教程

當你第一次打開SOFTIMAGES3D會要你創建一個數據庫.創建一個給它起一個名字.數據庫創建完成.

1.我們創建的這組靜物要首先創建一個靜物的平臺,我們進入MODEL(建模模塊).

選擇Get/primitive/Grid(獲得/幾何體/柵格)在對話框中選Polygon設X Size和Y Size為50,X Count為1, Y Count為1在屏幕上出現一個有方形

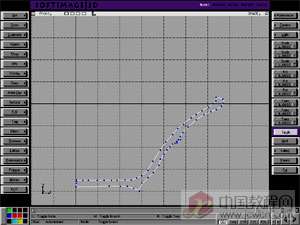

2.我們要畫一個圓盤.我們要通過繪制截面的方法來實現,我們選擇Draw/Live/Nurbs畫一個圓盤截面畫好后選擇Draw/Open/Close(畫/打開/關閉),這樣線條是閉合的了

Softimage 3D 實例教程之基礎實例教程

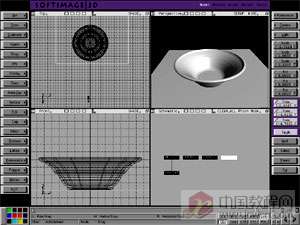

3.我們?cè)谶x擇Surface/Revolution(表面/旋轉)在對話框中選擇Patch(面片)中的B-Spline類型,Axis of Revolution(旋轉的方向)為Y,Degree(程度)值為360,Subdivision值為20,Sion值為3,按OK

4.我們選擇Get/primtive/Sphere在對話框中選擇Patch(面片)中的B-Spline類型半徑為5,UV的Step值12.

Softimage 3D 實例教程之基礎實例教程

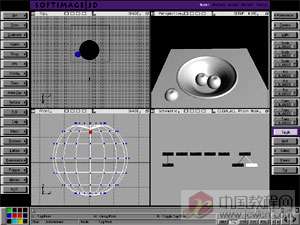

5.我們Effect/Freeze/Transformations(效果/凍結/變換)

6.點狀態欄上的 TAG(目標點)在菜單欄上選TAG/ Points/Point Only(標記/點/只有頂點)點頂點進行選擇.在選擇Edit/Move Point在Z軸上垂直移動目標點. 這樣一個球有了個水果的樣子,下面我們復制水果選擇Duplicale/Repetition(復制/重復)出現對話框設NO Of Occurrences為2.按OK我們將復制水果進行移動選擇菜單欄TRANSX和Z在TOP視圖中進行移動

Softimage 3D 實例教程之基礎實例教程

到現在我們的模型基本建設完成. SOFTIMAGES3D的建模能力非常強大亮里只求過是個簡單的例子.

(一).給模型創建燈光

在SOFTIMAGES3D燈光有四種:Infinite(泛光燈).Point(點光燈).Spot(聚光燈)和Sun(日光)

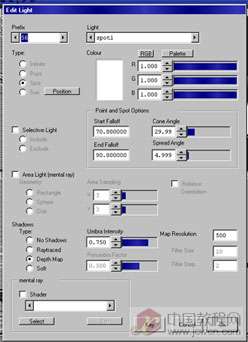

在這個場景中我們建一個聚光燈和一個點光燈. 選擇Light/Define出現對話框選Spot設置如圖

Softimage 3D 實例教程之基礎實例教程

是一個有陰影的聚光燈在建一個Point燈光，燈光的位置進行移動選擇菜單TransX/Y/Z移動燈光的位置
(二).給模型材質

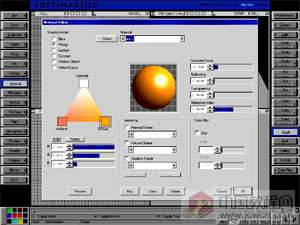

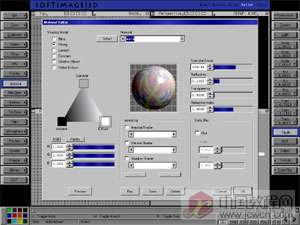

我們點模塊MATTER進入材質模塊我們點菜單上的Select/Toggle Mode(選擇/標記模式)點一個圓盤這個模型, 圓盤被選中點菜單上的Material出現材質編輯器設置一個玻璃的材質設置如圖
