手機maya建模教程

來源: 未知 | 責任編輯:CHH | 發布時間: 2014-08-08 15:32 | 瀏覽量:

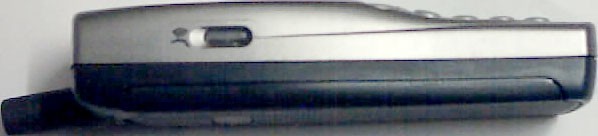

手機maya建模教程前視圖

  手機maya建模教程

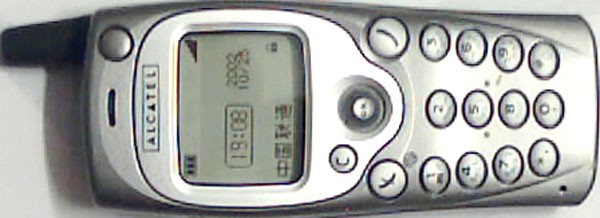

手機maya建模教程頂視圖

  手機maya建模教程

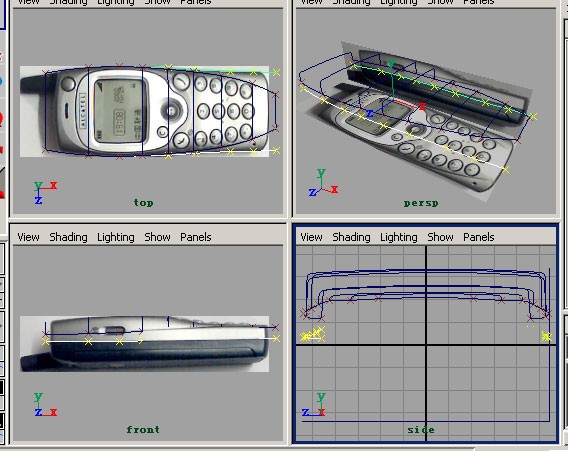

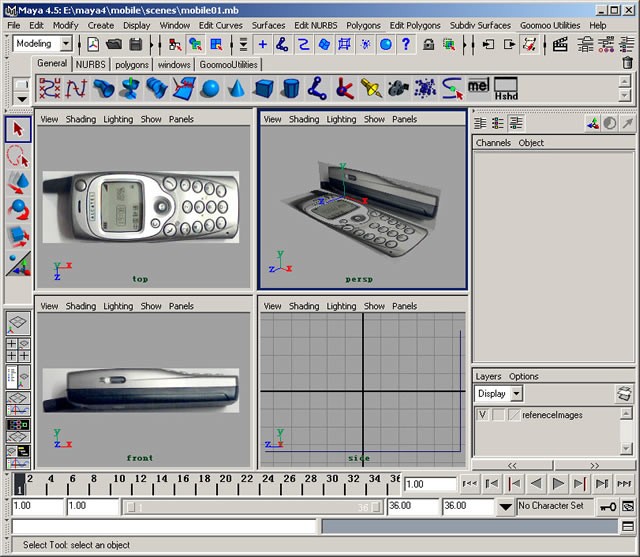

在場景中建一個多邊形cube,將其長寬高調整得與圖片相適應。刪除四個面,將剩下的兩個面分離,分別貼上手機的頂視圖和前視圖,材質最好使用Lambert。如圖。

  手機maya建模教程
手機maya建模教程

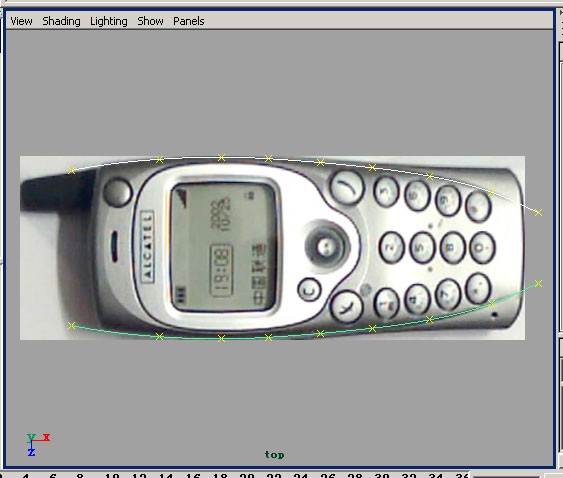

勾畫手機頂面上曲面折疊處的兩條結構線。先畫一條,然后實例復制另外一條,并顯示出其EditPoint。

  手機maya建模教程
手機maya建模教程

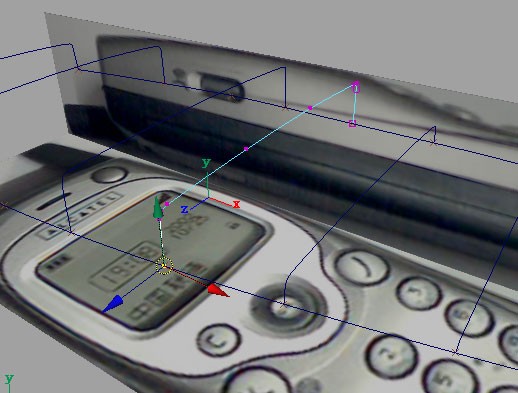

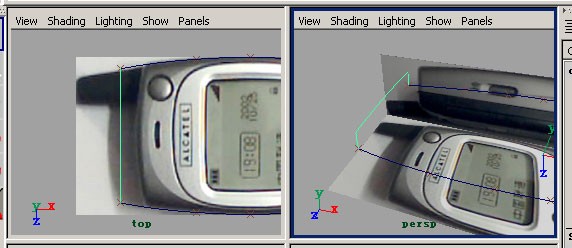

畫一條如圖所示的曲線,注意兩短要捕捉到軌道曲線上。

  手機maya建模教程
手機maya建模教程


復制該曲線,并將其端點捕捉到軌道曲線的EditPoint上。因為maya的捕捉曲線不靈敏,所以使用捕捉到點。

  手機maya建模教程
手機maya建模教程

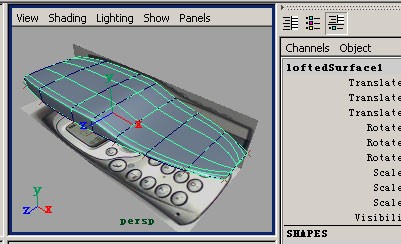

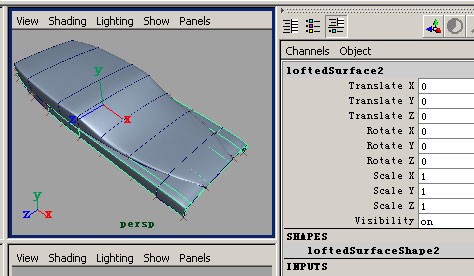

Loft出曲面。


手機maya建模教程

隱藏曲面,畫出手機的側面輪廓線。

  手機maya建模教程
手機maya建模教程

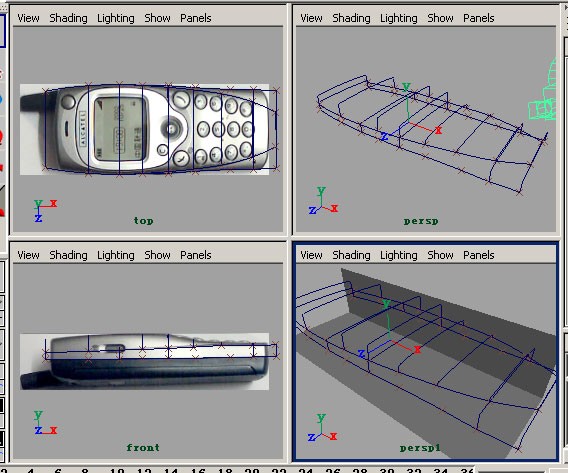

在上一步驟中,使用復制和調整CV點。復制頂面曲線,調整其CV,如圖。

  手機maya建模教程
手機maya建模教程

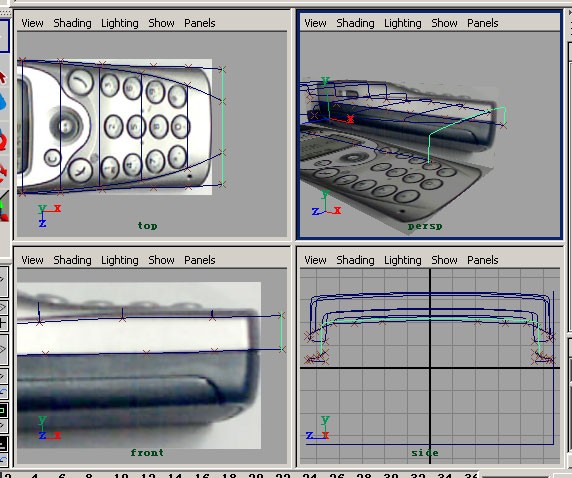

繼續復制,調整。
  手機maya建模教程
手機maya建模教程

Loft
  手機maya建模教程
手機maya建模教程



復制手機側邊曲線,調整。
  手機maya建模教程

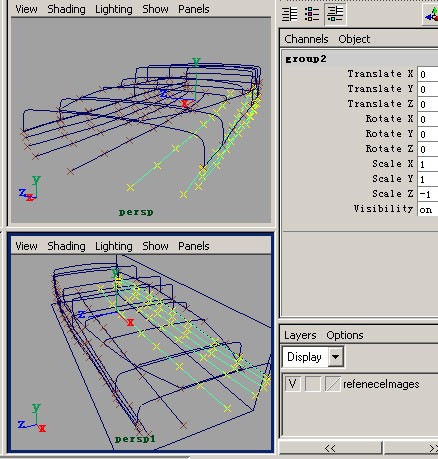

group 鏡象復制


手機maya建模教程


  Loft

手機maya建模教程

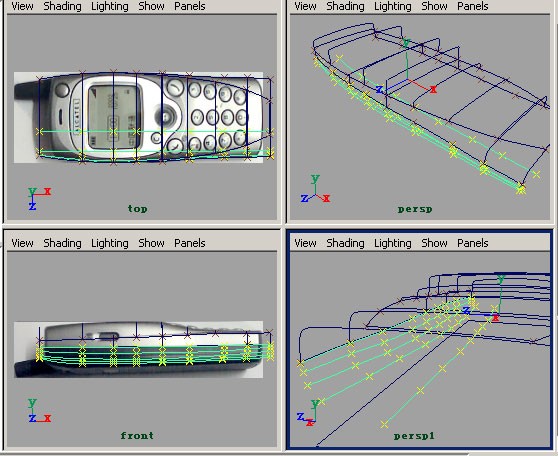

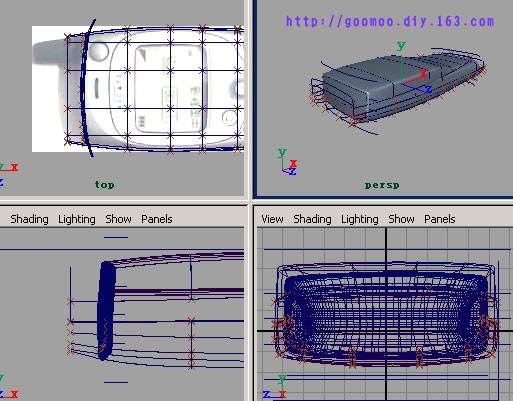

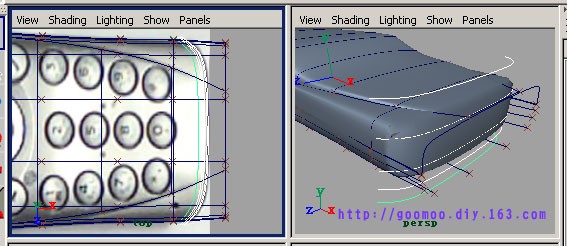

繪制出這一排曲線。
  手機maya建模教程
手機maya建模教程

  Loft出曲面

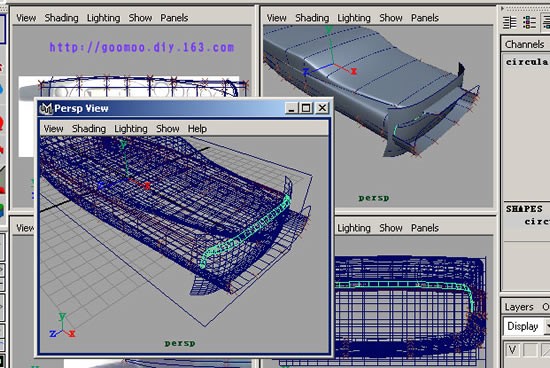

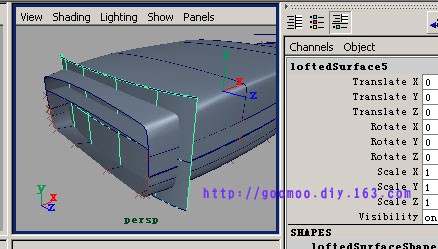

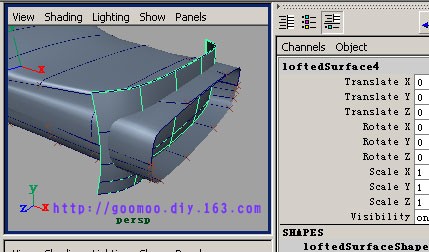

選擇兩個曲面執行CircularFillet,在channelBox中調整其參數。

  手機maya建模教程
手機maya建模教程

把剩下的兩個曲面也剪掉。

把另一頭的曲面也Loft出來。

  手機maya建模教程
手機maya建模教程


  把另一頭的曲面也Loft出來

手機maya建模教程

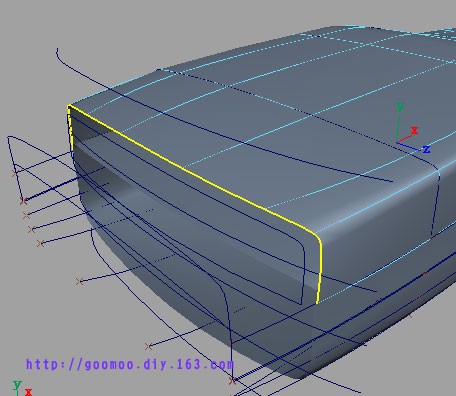

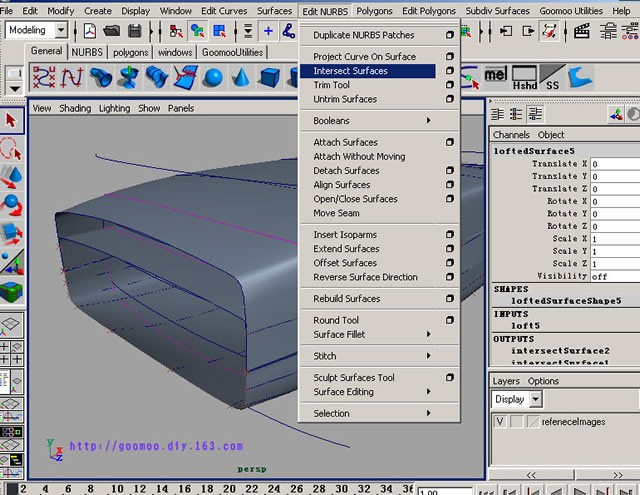

  這時我們發現用CircularFillet已經不能成功了,得另想辦法。將剛才生成的蓋面分別與三個外殼曲面創建交接線,如圖。

  手機maya建模教程
手機maya建模教程

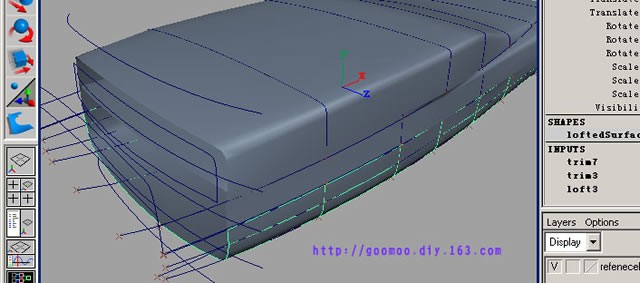

  全部Trim掉。
  手機maya建模教程

  選擇TrimEdge.
  手機maya建模教程

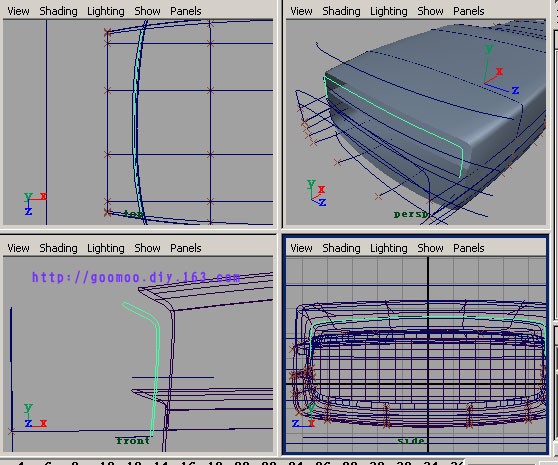

  復制曲線


  1
  手機maya建模教程

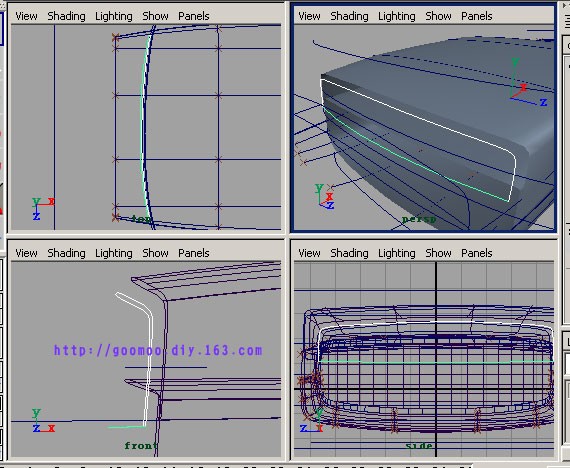

  畫出下面這條綠色的曲線,注意兩端要捕捉到剛才復制出來的曲線上面。
  手機maya建模教程

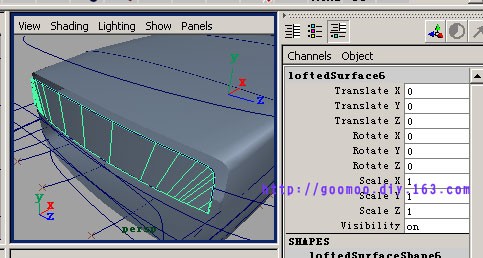

  Loft形成曲面。
  手機maya建模教程
手機maya建模教程


  選擇TrimEdge和ISOParam
  手機maya建模教程


  2
  手機maya建模教程
手機maya建模教程

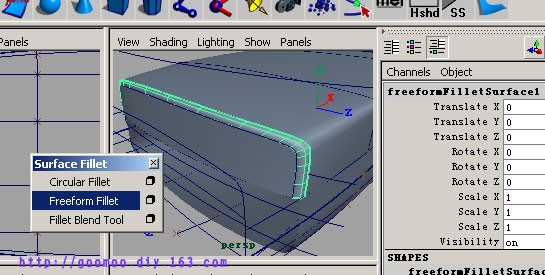

  Freeform Fillet 形成曲面。其他的曲面也作類似處理。
  手機maya建模教程
手機maya建模教程

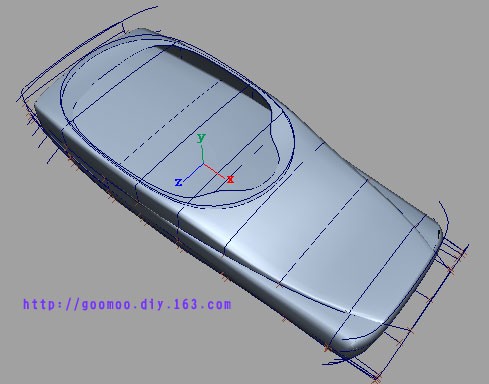

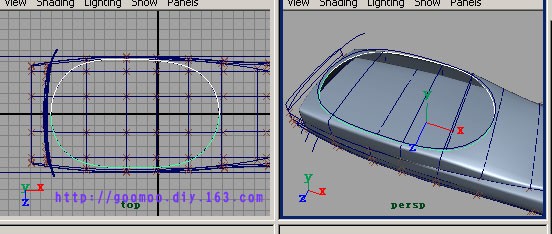

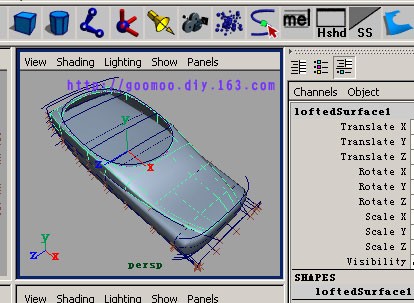

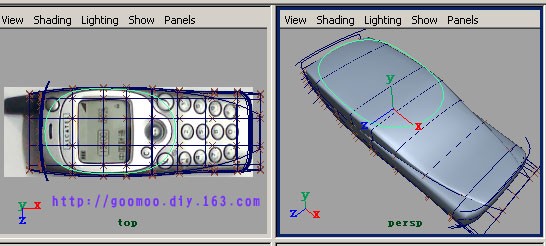

  畫這個橢圓。
  手機maya建模教程
手機maya建模教程

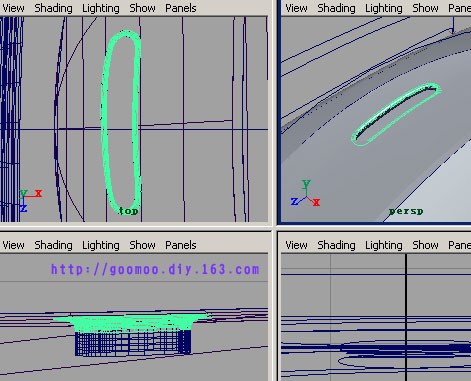

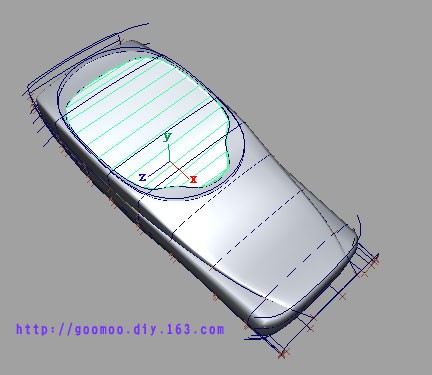

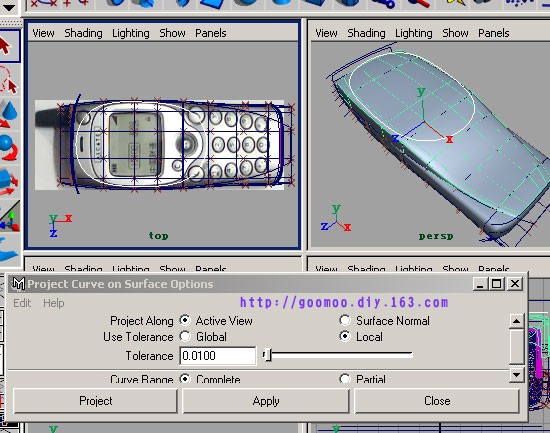

  將曲線沿頂視圖投影到曲面上。
  手機maya建模教程
手機maya建模教程

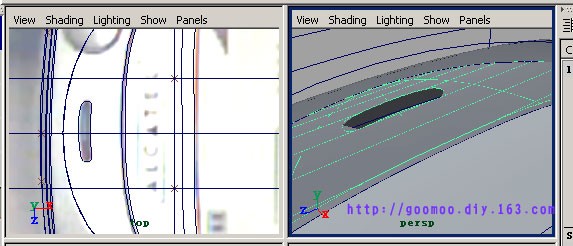

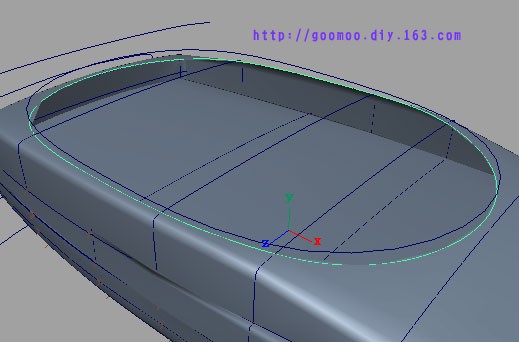

  剪個洞。

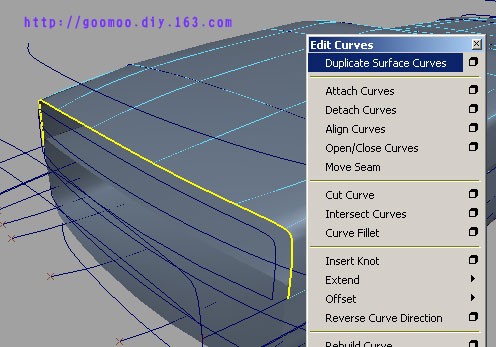

  將TrimEdge復制成曲線。
  手機maya建模教程
手機maya建模教程

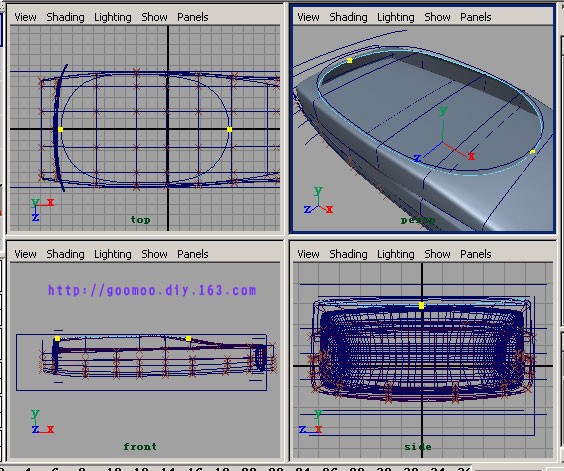

  選擇曲線上的兩個CurvePoint。
  手機maya建模教程
手機maya建模教程

  Edit Curves->Detach Curves將其分成兩根曲線。
  手機maya建模教程

  Loft 形成面

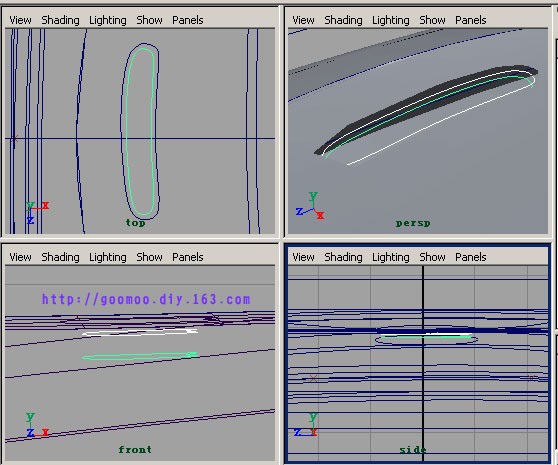

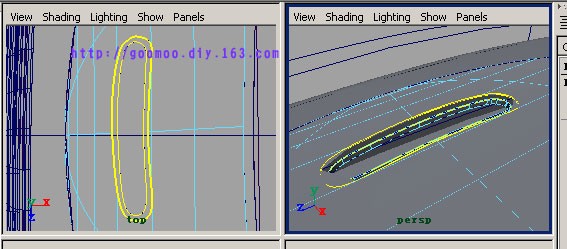

  用同樣的方法再剪個洞。
  手機maya建模教程

  用同樣的方法形成次曲面。


  3
  手機maya建模教程

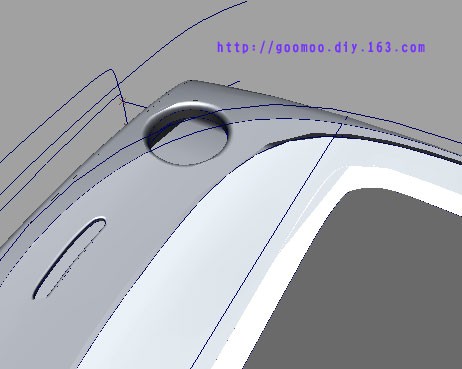

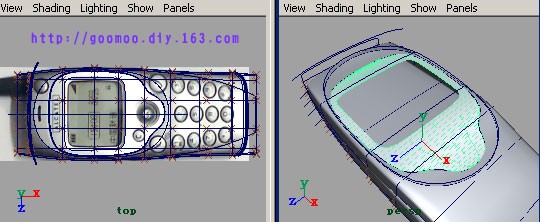

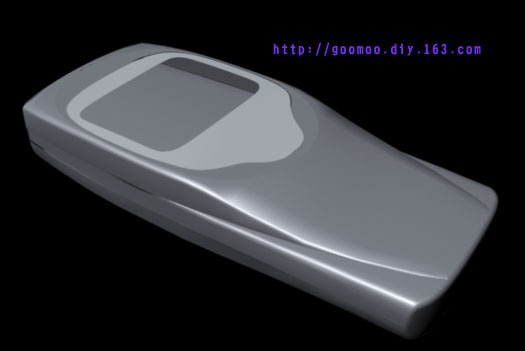

  繼續剪。渲染一下看看效果。
  手機maya建模教程

  復制TrimEdge,Loft形成曲面。
  手機maya建模教程

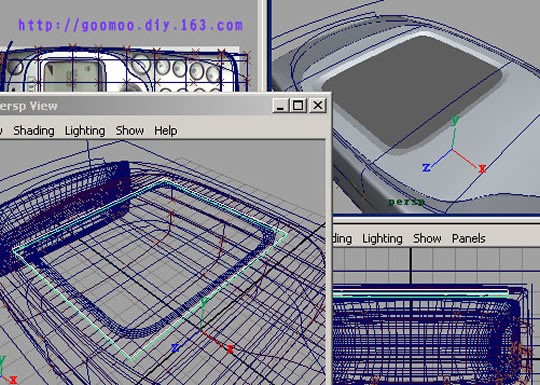

  丟兩個NurbsPlane在里面做屏幕。
  手機maya建模教程




  用同樣的方法,做出這一塊。
  手機maya建模教程

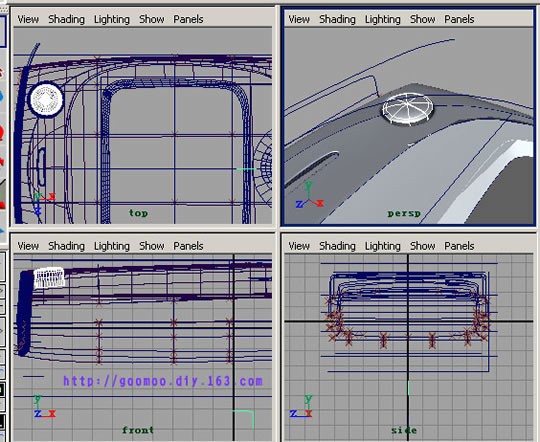

  用revolve轉出這個面。
  手機maya建模教程

  剪出這個洞。
  手機maya建模教程

  復制TrimEdge成這兩條曲線。
  手機maya建模教程

  Loft
  手機maya建模教程

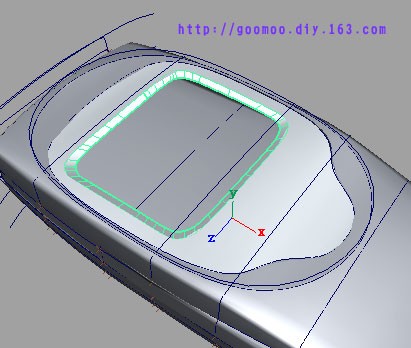

  用Free Form Fillet形成一個圓角。
  手機maya建模教程
  4
  手機maya建模教程

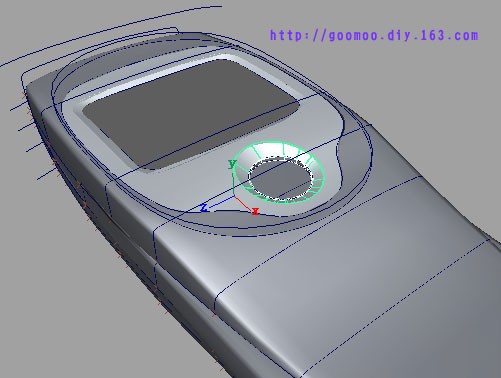

  用同樣的方法來剪這個洞。不過這個洞稍微麻煩一些,因為它有兩個獨立的曲面拼成,要分別來做。祝你順利哦!

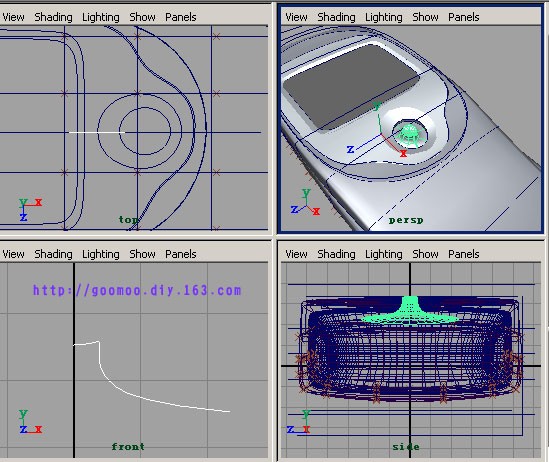

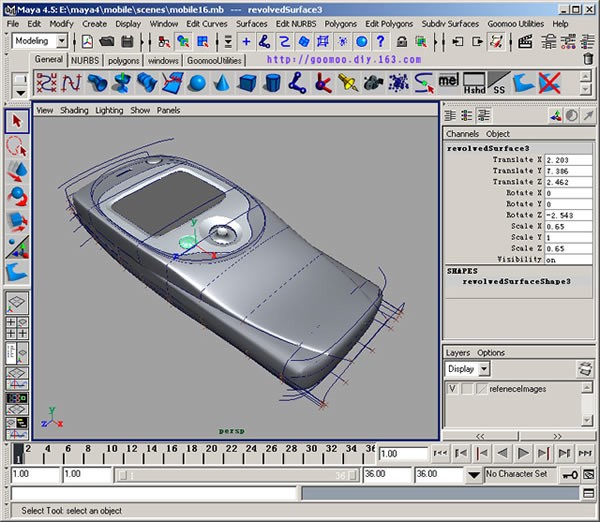

  用Revolve形成這個按鈕。
  手機maya建模教程
手機maya建模教程

  這一塊就不用講了。你們都可以教我了。
  手機maya建模教程
手機maya建模教程
