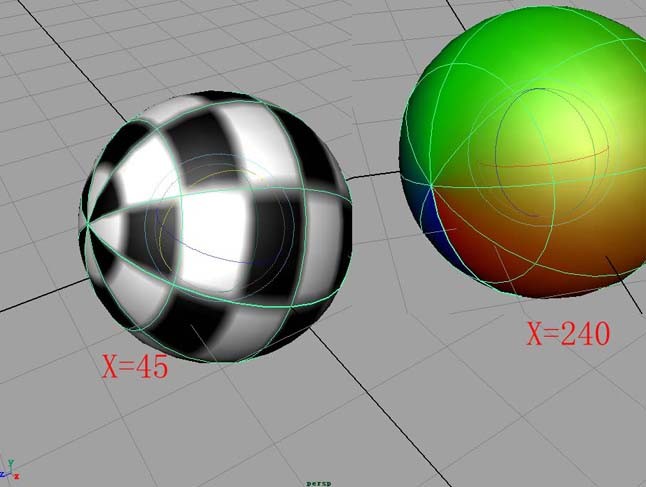

本節匯寶盆為大家?guī)淼氖?a href="http://trusteddivorcelawyers.com/special/mayastudy/">maya入門節點教程講述的是靈活運用MAYA的節點。maya的節點很自由，你可以把它的模型屬性與材質屬性聯接起來，這樣的結果就是可以用縮放、旋轉等等來控制它們的shaders，這可是max望塵莫及的，還可以用自身的某個值驅動另一個值。如圖。

　　用一個圓球的X旋轉屬性做為驅動值，聯接一個智能的判斷節點(這是材質類型)，從而達到讓球體根據旋轉的角度來分別賦予不同的材質。

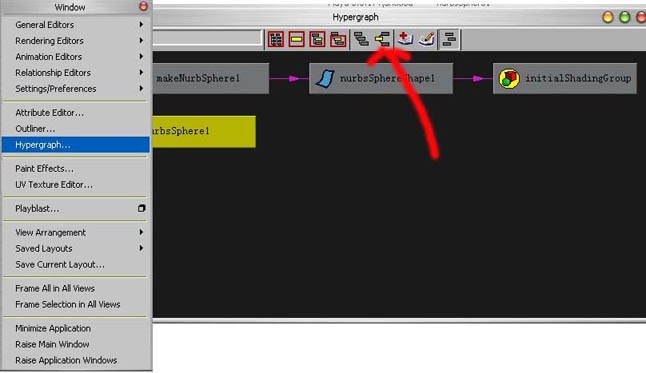

　　打開maya，在場景中創建一個nurbs球體(類型沒關系)，把名稱改為Ball，然后打開Hypergraph窗口，并且在保持球體選中的情況下展開節點連接圖?！?br /> 　

　
maya入門節點的教程

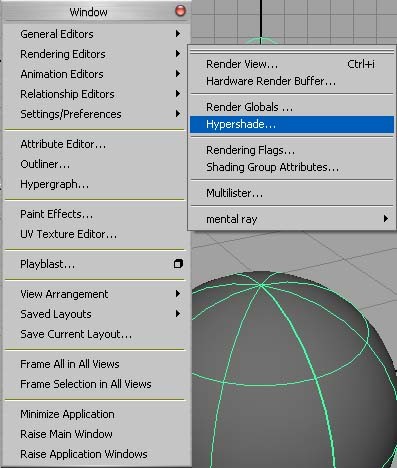

　　這時可以看到球體和默認的shader的連接情況，再打開Hypershade窗口，接下來要做的就是用幾個材質節點和球體的幾何屬性連接。

maya入門節點的教程

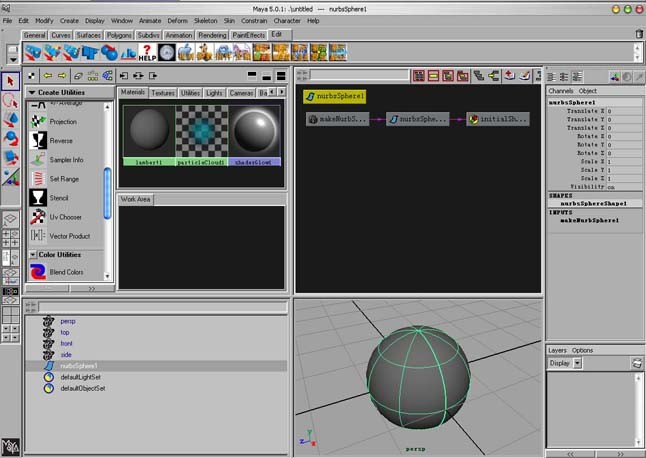

　　或者打窗口面板布置成下圖所示，這樣很方便拖放不同節點。

maya入門節點的教程

　　先講一下要做的效果和原理，為了要讓球體的X旋轉屬性來驅動一個節點，并且能夠智能判斷，所以場景中要加入一個conditionl，這是一個判斷的節點。它的原理相當于程序語言中少不了的if，這牽涉到編程，所以用中文表示一下它的意思。
　　如果值1 VS 值2 則

　　?? 結果為A
　　?? 否則
　　結果為B
　　是不是可以這樣寫
　　if first term VS second term then
　　??value = color true
　　??否則
　　??value = color false

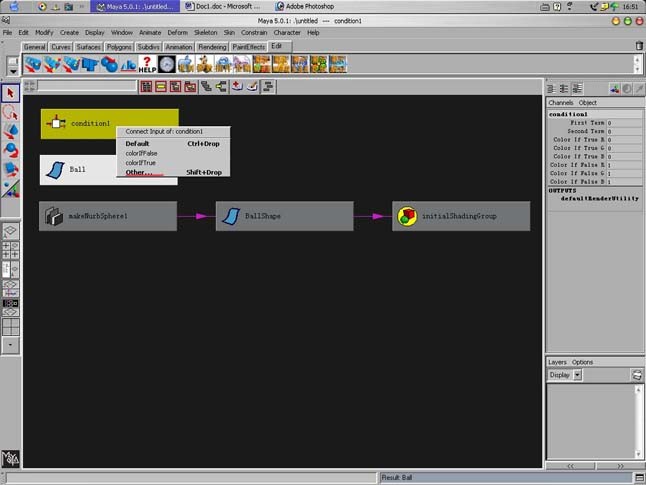

　　這里VS可以是等于、大于、小于、不等于等等幾個類型，接下來在hypergraph窗口中(所有的節點都已經顯示在里面，現在可以連接了)，用中鍵按住Ball不放，拖到conditionl上釋放，在彈出的菜單中選擇other。

maya入門節點的教程

　　現在在連接窗口中找到Rotate，點擊前面的+號，選擇展開后的Rotate X，然后在右邊窗口中選擇First Term，現在就把rotate X和first Term連接起來，也可以選擇Second Term，原理一樣。first Term就是用它和second tem來做對比，從而判斷出值的True和false。

maya入門節點的教程

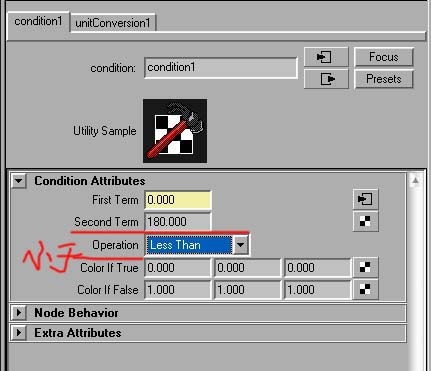

　　由于要做的是如果X軸旋轉小于180度，則用一個材質，否則用另一個材質。所以點擊conditionl節點，按下ctrl + A，打開conditionl的屬性編輯窗，做如下設定。

maya入門節點的教程

　　這里的second term設置了180，這就是用來做對比的一個數值，這里要說一下，從小到大接受的差不多都是進制為10，100，這些觀念，在maya它所采用的數值格式大多數是最大值為1，最小值為0，operation是選擇不同的比較方式，這里我們用小于(less than)，下面的兩個選項是如果比較值為true和為false時的不同情況，到這里可能都明白怎么做了，只要在它們后面分別指定材質就可以做到智能的判斷效果。這個例子中在color if true后面指定一個checker貼圖，在color if false后面指定一個ramp貼圖，現在的hypergraph窗口連接情況。

maya入門節點的教程

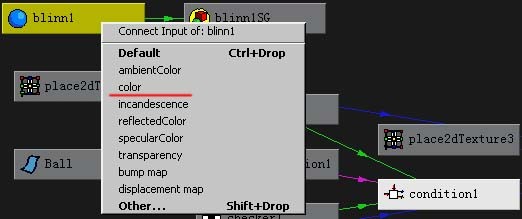

　　主要的連接都完成，只需要?jiǎng)?chuàng)建一個shader就可以實現了。點擊hypershade中的blinn，創建一個blinn材質，然后中鍵按住conditionl，拖到blinn1上釋放，在彈出的菜單中選擇color。
