Maya教程：眼睛建模

來源：未知 | 責任編輯：嘀咕 | 發布時間： 2017-06-26 08:57 | 瀏覽量：

本節匯寶盆為大家?guī)鞰aya教程講解眼睛建模

今天Maya教程為您帶來的是眼睛建模教程。單獨畫一個眼球看似驚悚，實際上卻是角色中不可或缺的部分。下面我們就來具體看看。
1：這里建立一個簡單的眼睛，目的是讓大家怎樣使得他看來真實。然后貼圖，你可以貼上人或動物的眼睛圖片或者自己繪制了。
在這里我使用簡單的程序貼圖，目的是向大家展示貼圖最好的途徑。
在這個教學中我假設你有一定的Maya的NURBS建?；A。

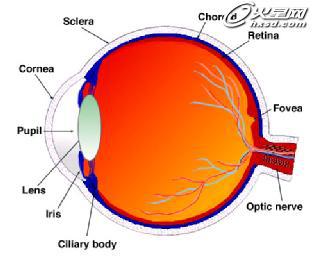

2：仔細看解剖，我們發現眼睛分為兩部分：第一外面(鞏膜和角膜)，第二里面(虹膜、晶體和瞳孔)。我們會按照解剖建立眼球，除了晶體。
如果我們在瞳孔后面建立一個晶體，但是眼球里面是黑色的，所以根本不起作用。

3：首先建立一個nurbs球體，在x軸上旋轉90度，然后切換到isoparm模式，選擇離頂點最近的那條isoparm，分離曲面。刪除頂端的小圓。

4：下一步添加更多的isoparm在確定眼睛的形狀，我們需要在頂端建立一條isoparm，然后剪切形成瞳孔。另外兩條isoparm定義鞏膜的周長(也就是眼睛有顏色的地方了)，最后添加一條isoparm在中間，如下圖：

5：現在切換到hull模式，選擇前面4個hull，按z軸移動建立一個平整的區域。

6：把中間的hull(第三條hull)向里面稍微移動，這樣可以給眼睛添加一些深度。如圖5。

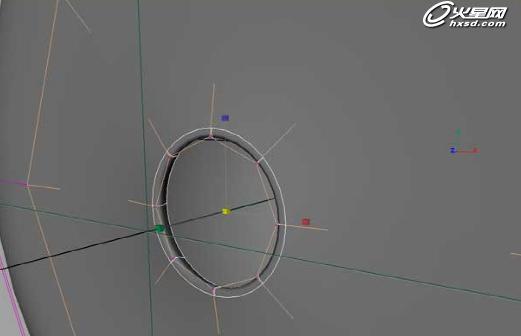

現在選擇的一條hull(也就是在頂端的那一條)，向里面拖動他適當?shù)目s放來使它圍繞瞳孔：

7、眼睛里面部分已經建立，看看怎樣貼圖：
在hypershade建立一個新的blinn材質，材質參數如下:
Eccentricity: 0.500
Specular Roll Off: 0.200
Specular Color: 1 1 1 (或有一點灰)
Reflectivity: 0.000
要更加真實我們在Specular and Diffusion通道添加貼圖：

下面建立一個ramp節點并連接到blinn材質的color屬性：

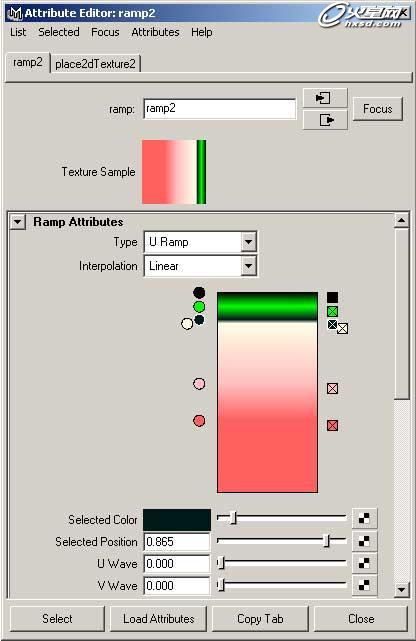

8：一定把ramp類型設定為U Ramp。
在離頂端的一條線是瞳孔，他必須圍繞這個頂部。第二根線，綠色的那一條，是虹膜的顏色，第三條線是虹膜的邊。
在虹膜(綠色部分)我們建立一個noise貼圖：

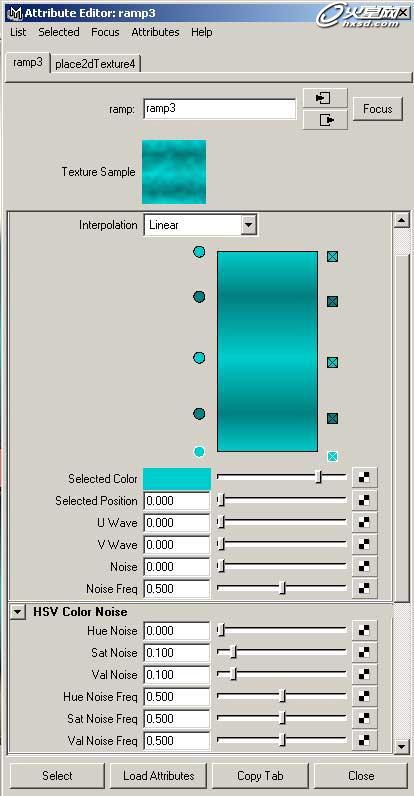

9：在color gain建立另一個ramp貼圖并設置2d texture中的repeat V為5。

10：建立的shader network應該和下面近似：

11：現在我們已經制作完了眼球外面形狀，這是一個很簡單的模型，事實上就是一個稍微調整了一下的球體。
選擇頂端的hull并移動一點。
為了模擬瞳孔后面的黑暗區域，我們建立一個hemisphere，縮小它放在瞳孔后面，調整它的法線指向里面。
外面部分的材質是一個phong。
Color：0 0 0 (或者深灰色)
Transparency：0 0.00 0.85 (HSV)
Cosine Power：100
Specular color：1 1 1 (最好是淺灰色)
Refractive Index：1.337 (假如你要使用光線跟蹤)
瞳孔后面的黑色物體是用lambert材質，所有顏色調為黑色。

12、如果你要使用文件貼圖也很簡單的：
在Hypershade建立一個新的file texture節點，連接到blinn材質的color屬性上，連接3dTexturePlacemet節點到projection節點，放置projection plane到眼球的前面，并使用fit to bounding box。
