MAYA建模教程:Maya制作卡通螞蟻
來源：
未知 |
責任編輯：嘀咕 |
發布時間： 2017-06-22 15:56 | 瀏覽量：
本節匯寶盆為大家?guī)韒aya教程講解Maya制作卡通螞蟻
螞蟻尾部的制作

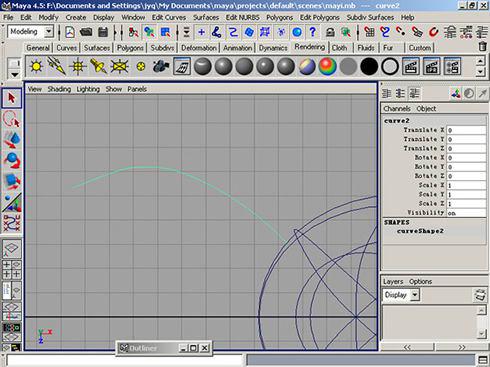

1在視圖中繪制如下圖的曲線
2進入SURFACE＞ROvolve,旋轉出尾部，如下圖

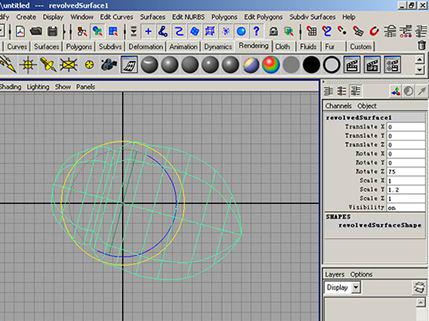

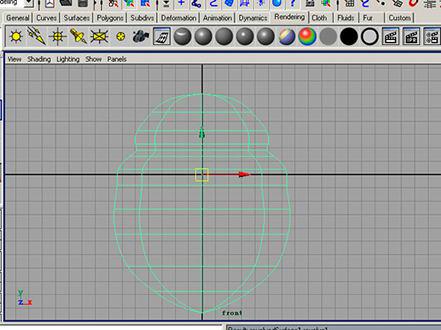

3將原始曲線刪除，在前視圖中將尾部曲面進行旋轉放置
螞蟻腹部的制作

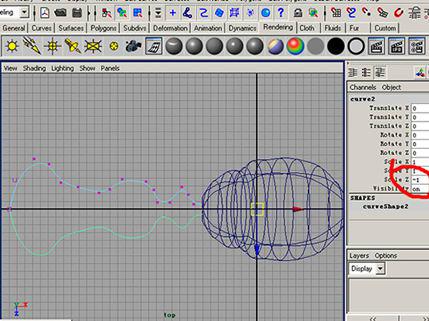

4在頂視圖中繪制腹部的輪廓曲線,ctrl+d復制一根，并在通道欄里在Z軸上進行-1縮放，得到鏡像的曲線
5將兩根腹部曲線同時選擇，移動旋轉調整到如下圖位置
6繼續在前視圖中繪制兩根腹部的輪廓曲線

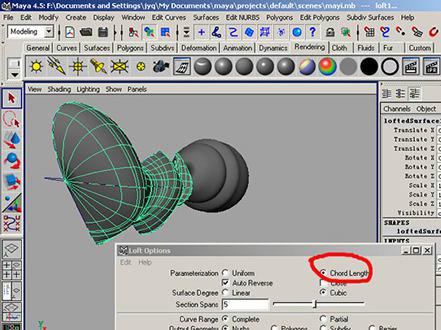

7選取上面的一根曲線，并按順時針方向依次加選其它2根曲線，進入SURFACE＞LOFT后的參數盒，選取CHORD LENGTH（弦長）方式，點擊放樣

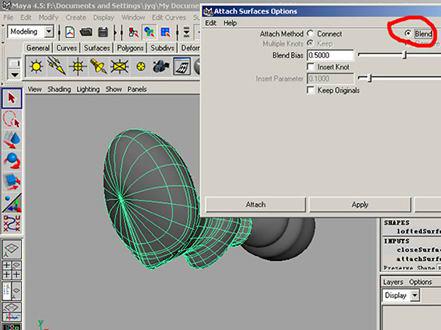

8選取所有的物體，將構造歷史刪除，將所有曲線刪除，我們現在得到了一半的腹部曲面。ctrl+d復制并在Z軸上進行-1放縮，得到另一半的鏡像曲面。 選取兩個腹部曲面，進入EDIT NURBS＞Attch surface,選擇blend方式進行結合，并將其在V向上進行關閉。
螞蟻頭部的制作

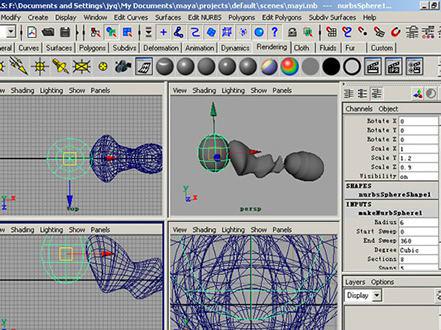

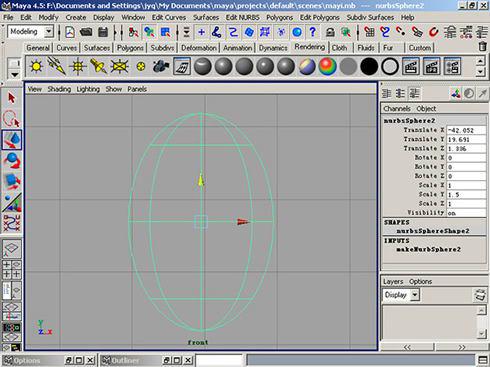

9創建一個NURBS球體，并在通道欄中對它進行一些設置，（根據實際情況而定）

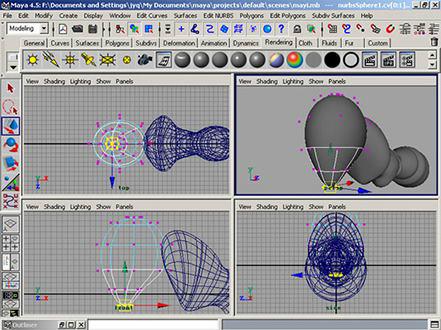

10然后進入控制點級別，對它進行一些編輯，得到螞蟻的頭部

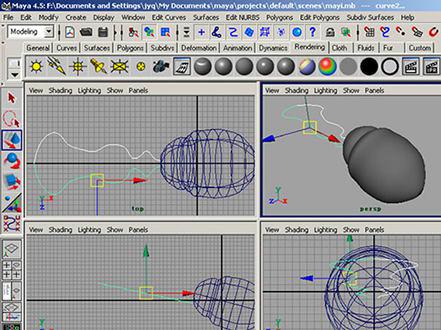

11下面開始觸角的制作，在前視圖中繪制觸角路徑曲線，再創建一個nurbs圓并它縮小

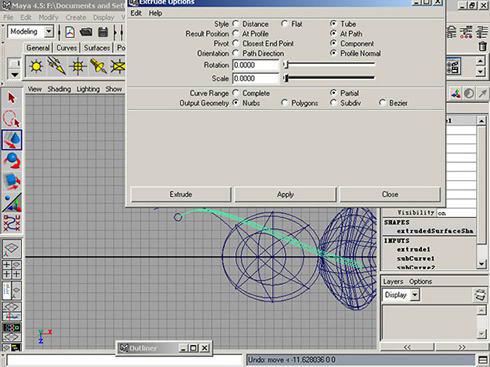

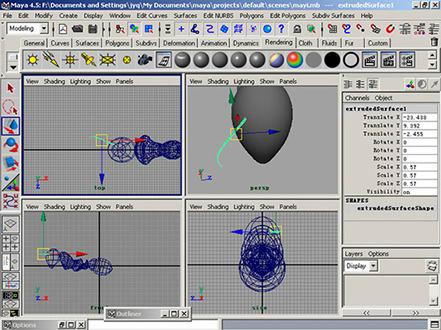

12選擇圓加選路徑曲線，進入SURFACE＞extrude后的參數盒如下圖設置，得到觸角的曲面，刪除歷史

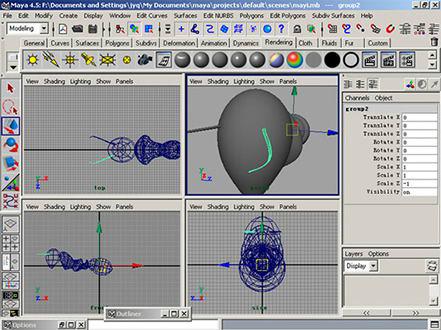

13并將曲面縮小移動到下圖的位置，然后ctrl+g對它進行一個成組操作
14 ctrl+d復制并在Z軸進行-1縮放，得到另一條對稱的觸角

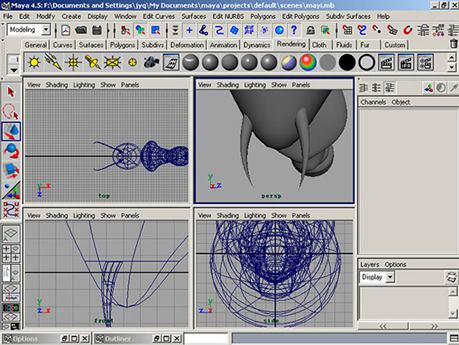

15同樣的方法，我們創建一個cone,對它進行編輯得到螞蟻的牙，然后鏡像復制得到另一個牙。如下圖

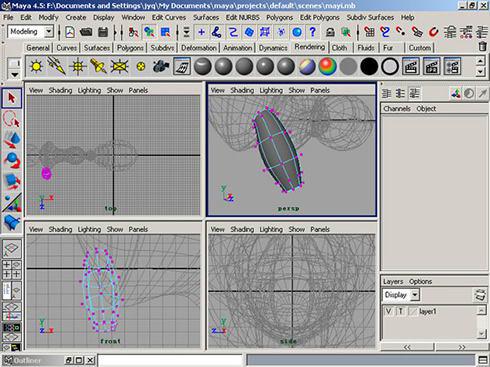

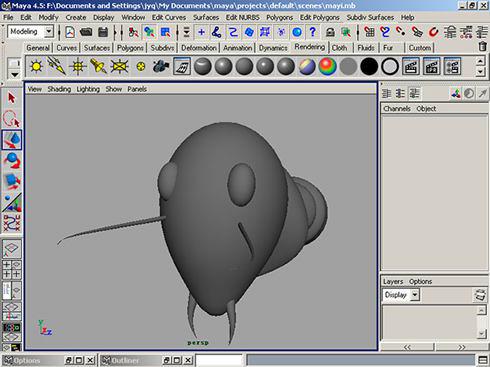

16下面我們創建一個球體做螞蟻的眼睛，把它調整為下圖形狀
17復制一個，旋轉移動將兩個球體放在適當?shù)奈恢?br />
螞蟻腿部的制作

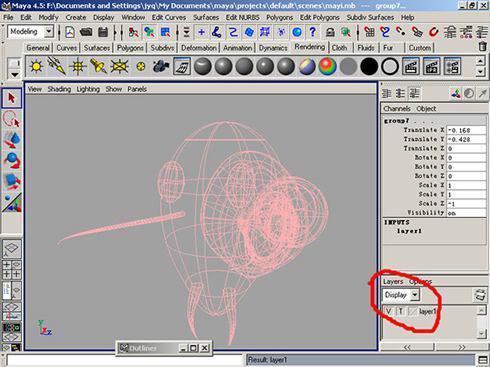

18在開始腿部制作之前，我們創建一個層，選擇所有的曲面將它們指定給層，并將層的顯示改為模板方式，這樣將不會影響我們的下一步的工作。

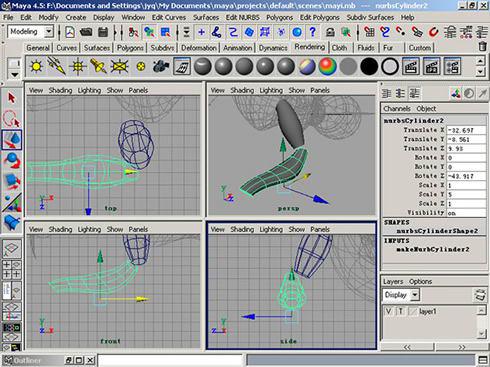

19創建一根圓柱，對它進行一此編輯，完成腿上部的工作

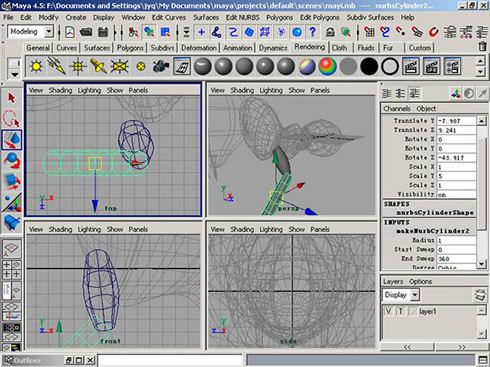

20再創建一圓柱，進行編輯
21
22選擇兩個圓柱要對接的頂端的ISO線
23進入surface > loft,選擇弦長方式，完成中部和上部的對接。

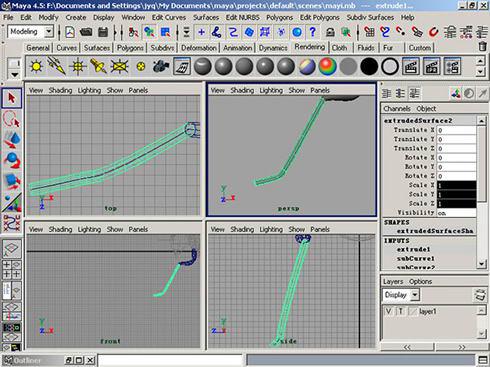

24在視圖中繪制路徑曲線，準備擠壓出小腿，如下圖

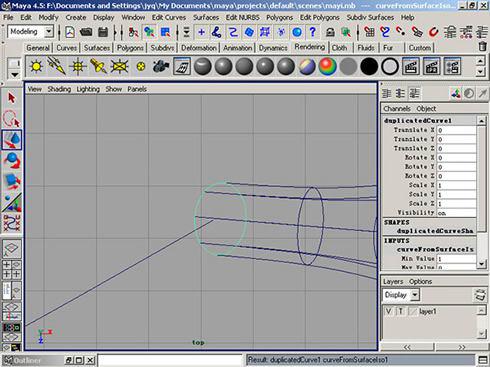

25選取小腿曲面頂端的ISO線，進入edit curves>duplicate surface curves，復制一根封閉的曲線
26擠壓出小腿部分
27對小腿進行一些編輯，刪除歷史

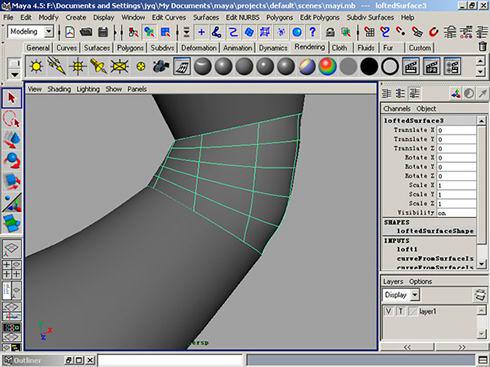

28選取小腿與大腿間的ISO曲線，進入EDIT NURBS>SURFACE FILET>FREEFORM FILLET，在小腿與大腿間創建填角曲面

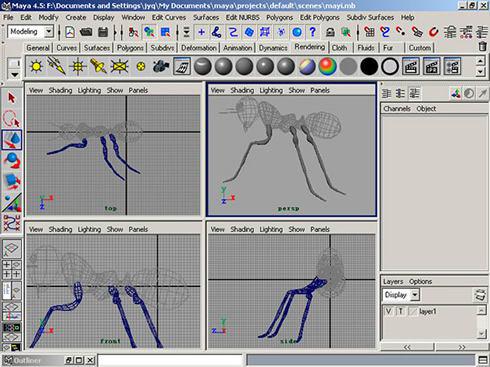

29同樣的方法創建另外兩條腿
s

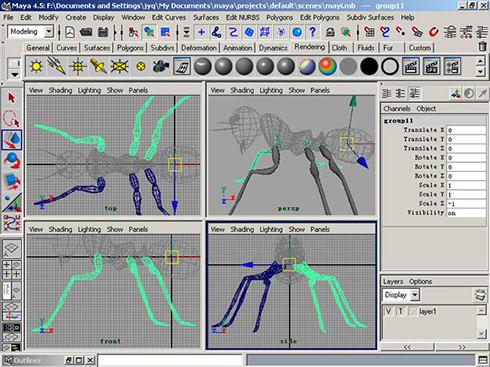

30選取三腿，對它們進行成組操作，再對組進行鏡像復制，這時我們的螞蟻制作完成
31成圖，因作得勿忙沒仔細調相信大家因該比我調得更好，把你們做的最終效果圖也發上來比比
螞蟻尾部的制作
1在視圖中繪制如下圖的曲線
2進入SURFACE＞ROvolve,旋轉出尾部，如下圖
3將原始曲線刪除，在前視圖中將尾部曲面進行旋轉放置
螞蟻腹部的制作
4在頂視圖中繪制腹部的輪廓曲線,ctrl+d復制一根，并在通道欄里在Z軸上進行-1縮放，得到鏡像的曲線
5將兩根腹部曲線同時選擇，移動旋轉調整到如下圖位置
6繼續在前視圖中繪制兩根腹部的輪廓曲線
7選取上面的一根曲線，并按順時針方向依次加選其它2根曲線，進入SURFACE＞LOFT后的參數盒，選取CHORD LENGTH（弦長）方式，點擊放樣
8選取所有的物體，將構造歷史刪除，將所有曲線刪除，我們現在得到了一半的腹部曲面。ctrl+d復制并在Z軸上進行-1放縮，得到另一半的鏡像曲面。 選取兩個腹部曲面，進入EDIT NURBS＞Attch surface,選擇blend方式進行結合，并將其在V向上進行關閉。
螞蟻頭部的制作
9創建一個NURBS球體，并在通道欄中對它進行一些設置，（根據實際情況而定）
10然后進入控制點級別，對它進行一些編輯，得到螞蟻的頭部
11下面開始觸角的制作，在前視圖中繪制觸角路徑曲線，再創建一個nurbs圓并它縮小
12選擇圓加選路徑曲線，進入SURFACE＞extrude后的參數盒如下圖設置，得到觸角的曲面，刪除歷史
13并將曲面縮小移動到下圖的位置，然后ctrl+g對它進行一個成組操作
14 ctrl+d復制并在Z軸進行-1縮放，得到另一條對稱的觸角
15同樣的方法，我們創建一個cone,對它進行編輯得到螞蟻的牙，然后鏡像復制得到另一個牙。如下圖
16下面我們創建一個球體做螞蟻的眼睛，把它調整為下圖形狀
17復制一個，旋轉移動將兩個球體放在適當?shù)奈恢?br />
螞蟻腿部的制作
18在開始腿部制作之前，我們創建一個層，選擇所有的曲面將它們指定給層，并將層的顯示改為模板方式，這樣將不會影響我們的下一步的工作。
19創建一根圓柱，對它進行一此編輯，完成腿上部的工作
20再創建一圓柱，進行編輯
21
22選擇兩個圓柱要對接的頂端的ISO線
23進入surface > loft,選擇弦長方式，完成中部和上部的對接。
24在視圖中繪制路徑曲線，準備擠壓出小腿，如下圖
25選取小腿曲面頂端的ISO線，進入edit curves>duplicate surface curves，復制一根封閉的曲線
26擠壓出小腿部分
27對小腿進行一些編輯，刪除歷史
28選取小腿與大腿間的ISO曲線，進入EDIT NURBS>SURFACE FILET>FREEFORM FILLET，在小腿與大腿間創建填角曲面
29同樣的方法創建另外兩條腿
s
30選取三腿，對它們進行成組操作，再對組進行鏡像復制，這時我們的螞蟻制作完成
31成圖，因作得勿忙沒仔細調相信大家因該比我調得更好，把你們做的最終效果圖也發上來比比
