匯寶盆教你maya制作水的動力學
FX粒子和動力學
作者：Mike
使用的軟件：maya

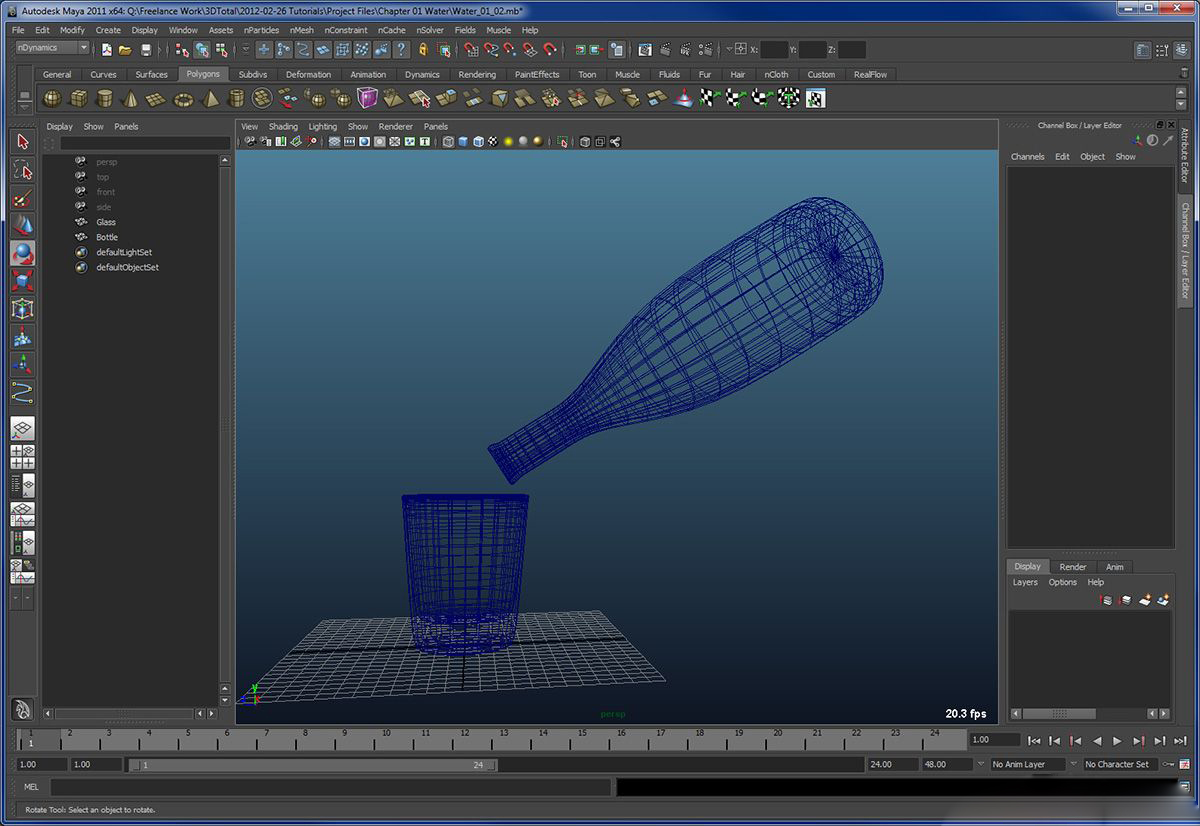

開始要?jiǎng)?chuàng)建水的動畫,我需要一些幾何體來模擬我的水。首先要?jiǎng)?chuàng)建一個玻璃杯和一個瓶子，將瓶子里的水倒入杯中，重要的是要保持模型不變形，這是非常重要的。要確保單位是厘米，然后我模擬了一切現實生活中的模型。
（圖01）

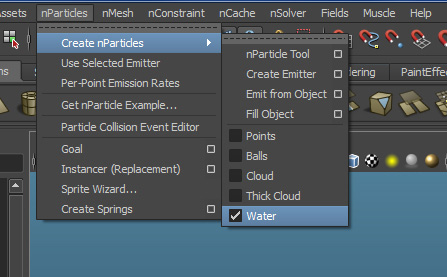

現在，可以添加一些粒子到畫面中去，首先我可以采取的nParticle預設的優勢，在菜單n粒子>創建n粒子，有五個默認顆粒設置的選項（圖02）。
（圖02）

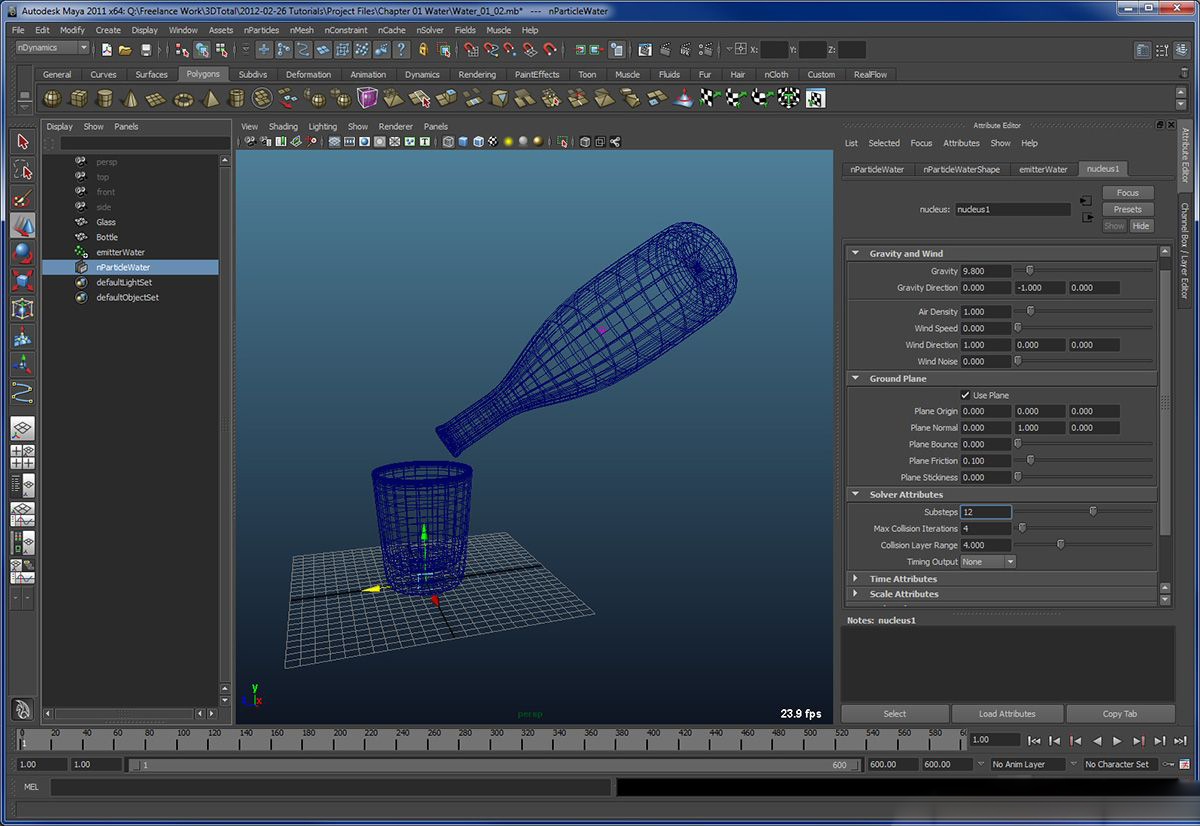

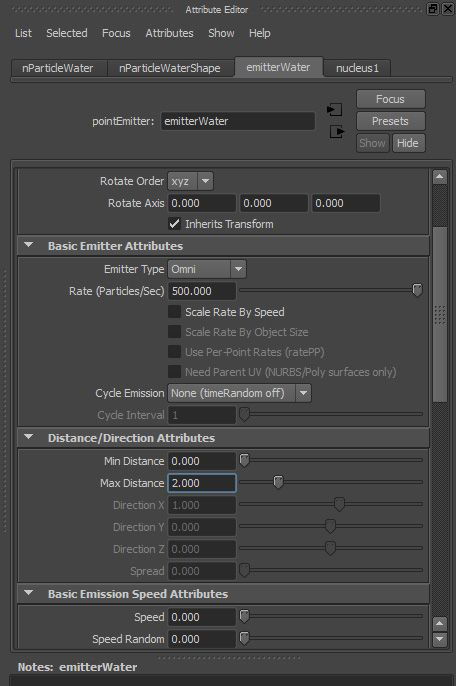

然后在同一個菜單中，我選擇加入水，創建發射器。這將創建一個場景中的nParticle對象，確認后，將發射器的最大距離設置為0，這意味著所有的顆粒將在相同的位置產生。因此，在發射器的屬性編輯器里，在距離/方向的屬性里我設置的最大距離為2，我把發射器瓶（如圖3）內的水的發射速度調整為500。
（圖03）
另一個要馬上改變的是名為Nucleus的解算器，默認值是4，這可能會導致模型看上去不穩定，我把它上升到12，可以通過粒子爆炸或碰撞對象移動。
如果我沒有在原點創建幾何圖形，可以在場景中創建一個平面作為碰撞的對象（圖04）。
（圖04）
最后，我需要添加幾何體作為粒子的碰撞對象，在nMesh創建幾何體。我選擇的每個對象都可以在屬性編輯器的nRigidShape屬性里進行調整粗細、彈跳和摩擦碰撞等。
現在，我可以看一遍我的制作結果，對于水的預設工作，默認值還是挺不錯的，但也有一些數值需要改變。

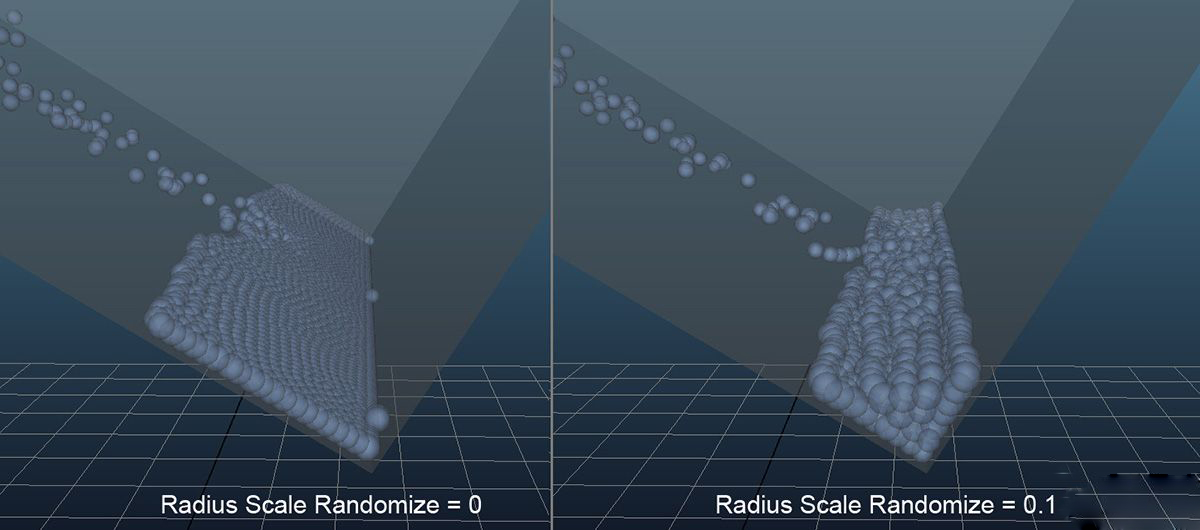

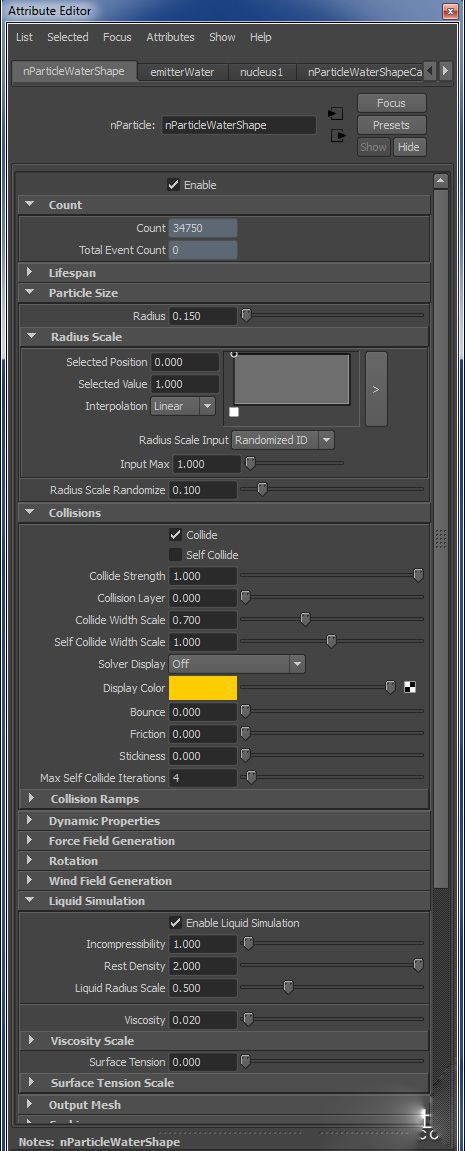

在屬性編輯器的nParticleShape選項里，開始改變粒子半徑，粒子的半徑改為15。另外，我把半徑的隨機比例增加至0.1，這樣做是為了粒子的半徑能夠隨機生成，這將有助于防止顆粒沿表面堆疊，如圖所示 （05）
（圖05）
希望這些顆?？梢韵嗷B透，這樣玻璃之間就沒有縫隙了。要做到這一點，我要把寬度比例設置為7。
在液體模擬里面有一個名為液體半徑比例的屬性，這會影響很多顆粒相互滲透。當然，他們重復的越多，表面越光滑。默認值調到0.5時他們的重疊率會很高，更多的粒子將會填補玻璃，粘度將改變成液體的形態，像蜂蜜或糖漿一樣，具有高粘度，有著較厚的液體，而水具有比較低的粘度。
我把發射率的140幀切斷，這樣它才不會繼續倒，我需要播放一次模擬之后加以調整。
（圖.06）
為了更快地播放，我可以緩存我的模擬，在nCache的菜單中，選擇了n粒子，把我的目錄以及其它選項進行緩存。
我喜歡把每幀都另存一個文件，以便在崩潰的情況下，我可以從停止的地方繼續操作。
另外，我緩存后，有一個緩存描述信息面板，在屬性編輯器的緩存選項底部，在這里，我可以找到我創建的高速緩存，這可以幫助我設置跟蹤那些緩存過的所有屬性。
這種仿真17分鐘能做300幀，最終顆粒數為34750。
對于第一次模擬來看還是很不錯的。
我猜約有15萬粒顆粒，這將意味著140幀速率每秒大約25,000顆粒。
我也提到了液體半徑比例，并運行另一個SIM來看看它的外觀。
這一次我讓他跑380幀，需要3小時5分鐘，總顆粒數是144791。

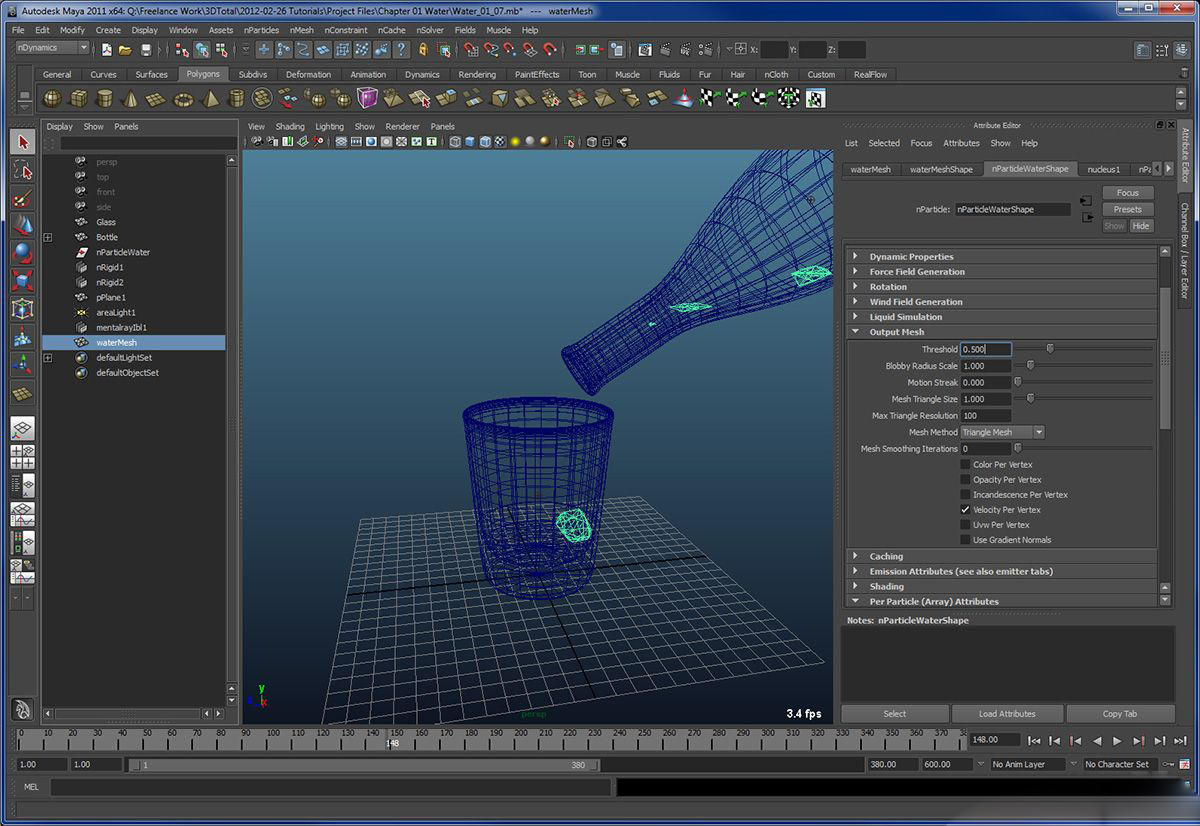

現在，有了一個很好的模擬以后，可以創建網格。點擊修改>轉換> n粒子為多邊形。因?yàn)槲业谝淮巫鲞@個，所以有很多不足的地方（圖07）。
（圖07）

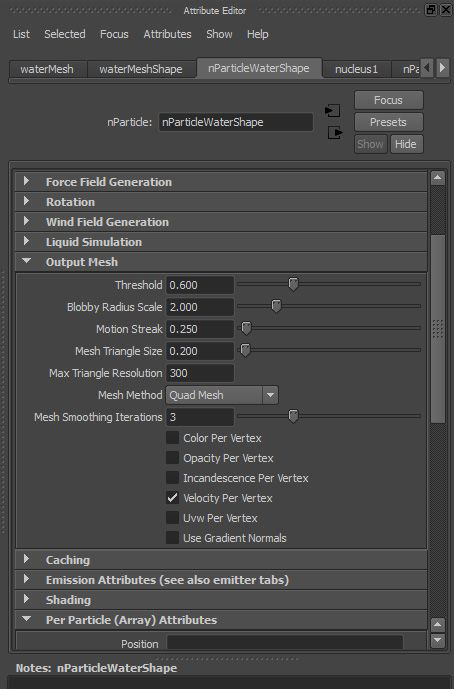

根據下圖（圖8）調整數值，這樣就能看見最終的場景了。
(圖8)
三角尺寸將影響網格里面的多邊形尺寸的大小。最大三角分辨率會自動更改網格三角形的大小。事實上，如果我將多邊形的設置為100，并且讓它超過100，并使我的網狀物的整個寬度沿一個方向，那么它將會改變?nèi)切未笮?。大多?shù)時候改變整個模擬三角形的大小將導致網格幀之間的流失，所以為了避免這種情況發生，我將給他一個適當?shù)臄?shù)值。
然后，我給幾何形狀進行渲染，加入一些燈光和地板面，最終的效果就這樣出來了（圖09 - 10）。
(圖 09)
（圖10)
