zbrush打造卡通版金剛狼

來源：納金網 | 責任編輯：master、lin | 發布時間： 2017-09-28 15:13 | 瀏覽量：

這篇教程教納金網的朋友們用zbrush打造卡通版金剛狼，教程很有趣，作者思路也很清晰。轉發到納金網，和喜歡zb的朋友們一起學習。先看看效果圖：

簡介：
金剛狼是我喜歡的漫畫角色之一，因此我想為他制作一個完整的次時代模型。在參考了電影和漫畫后我選擇了一個與其最相像的模型來作為參考。模型上有他標志性的經典夾克和襯衫，這都是很具代表性的物件。所以我決定創建一個帶有夾克的模型。

建模部分我最初想?yún)⒖枷嗥械膆ugh jackman，如圖所示。
但最后還是做罷，因?yàn)槁嬛锌坍嫷慕饎偫鞘且粋€(gè)又矮又結實的角色。

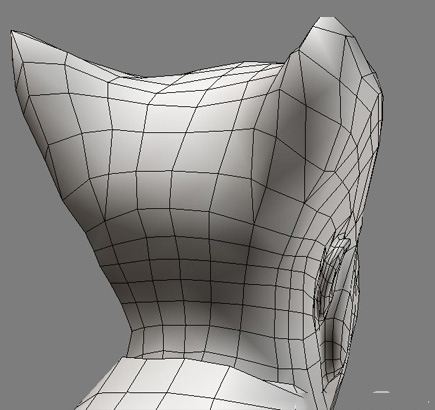

我從頭部開始建摸，基本都是靠“擠壓”命令完成。我創建了一個面，然后擠出頭部。我把頭部尺寸限制在2300 tris，包括眼睛。因?yàn)槲覀兛吹筋^部?jī)?nèi)部，所以我刪除了部分的眼球。

現在先不用擔心頭部形體是否準確，因?yàn)榻酉聛?lái)我會將它導入到zbrush中刻畫細節，然后輸出一個經過一級細分的低模。
現在來制作他的身體。我先布好身體的線框。完成肢體細節后再制作他的夾克。讓夾克的點貼緊身體就可以做出合適的尺寸。我做了兩個版本：一個是裸露上身的，一個是穿著甲克的，但是我更喜歡后者。
我要感謝gameartisans.org中的那些藝術家在建摸部分給予我的支持和幫助。http://www.pig-brain.com/tut02/tut02_02.htm此鏈接上有建摸流程教學，這也是我的一個參考途徑。

展開uv

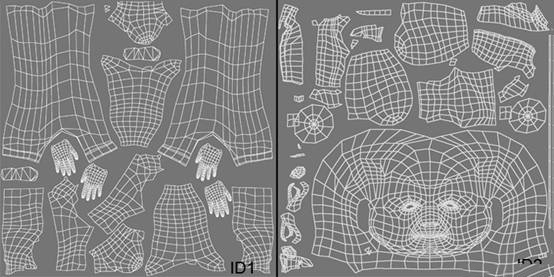

下面這步是最枯燥的，也是最重要的，這就是展uv。我所要保證的是不可以拉伸任何的貼圖坐標，所以我要在max里展開uv坐標，然后輸出一個帶有uv信息的obj格式去觀察并合理安排頭部紋理的密度，再把它導回max中。整個模型有兩個id。一個是頭部，另一個是夾克和肢體的其他部分。頭部是整個模型的重點所以它占用最多的uv以表現更高品質的細節。須要注意的是游戲模型的uv要避免交叉。交叉會在制作法線貼圖中遇到問題。交叉重疊可以在特定的地方使用。在這個演示中我重疊了一些小的物件，例如扣子，爪等。如果想在后面的制作中減少不必要的麻煩就要在uv中投入更多的精力。

zbrush細節處理
在我看來這是最有趣的一步，并且也是最能體現出作者創作實力的部分。收集大量的參考資料對你的創作會有很多幫助。我從www.3d.sk下載了許多解剖資料，然后開始為金剛狼制作細節。

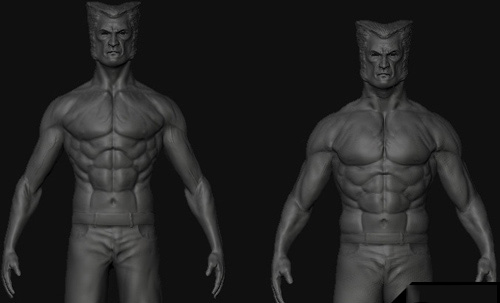

我先塑造他的身體部分,并同步測試以檢驗法線貼圖所提供的數額。這里有一些zbush渲染出的簡單樣圖。那些解剖材料可以讓我準確的塑造出他的肌肉組織，并更貼近于金剛狼的原型。

我從zbrush中輸出一個簡模，把它作為max中最后的mesh文件。如果我們是為一個項目工作，那么保留簡模是非常重要的，它可以用于骨骼綁定或是其他用途。簡模會在處理這些細節之前完成。
morph target控制面板非常有助于我們處理這個環節。原始簡?？梢栽谶@里被調整修改，進而輸出法線貼圖。

材質貼圖我首先從3dsmax8中輸出一個法線貼圖和cavity貼圖，這些可以在下面的鏈接中找到。法線貼圖：生成法線貼圖可能會導致貼圖混亂同時也會消耗一些時間。在器官形狀的輸出上，zmapper軟件看起來做出的效果還不錯，這是最原始的加工方法，但是如果它生成的是其它小道具或其他非組織性器官形狀，我強烈建議用3dsmax的projection mapping技術，你們可以在http://poopinmymouth.com/tutorial/normal_workflow.htm, 中找到，作者是ben mathis。但是，如果你需要生成更好的法線貼圖，max的 projection mapping并不是最好的方法。在處理這個角色上，我使用了zmapper來處理max配置文件。在用細分工具生成法線貼圖后，我在photoshop中修好接口處和添加細節。我使用了rgb為127.127.255的顏色來修補這些地方，然后需要模糊邊緣，這樣可以盡可能少的損失輸出后的質量。我用黑色的線條和像素為一的筆刷在deep paint中描繪頭發，然后用nvidia 插件將其轉化為法線貼圖。

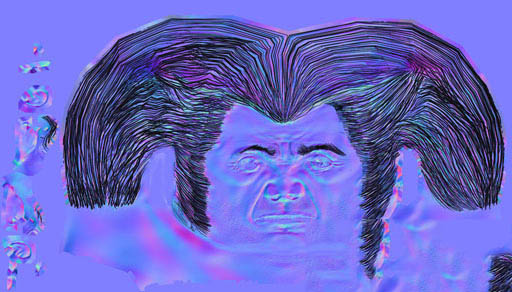

來看看經過ps細節處理的法線貼圖是如何作用于模型的。

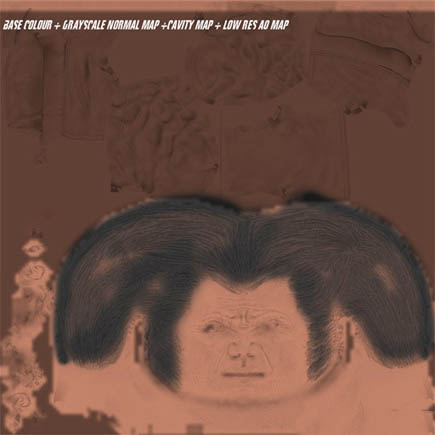

漫反射貼圖：漫反射貼圖基本上就是一張彩色圖像。我在做好的法線貼圖上直接處理。首先把法線貼圖轉化為灰度模式，考慮周圍環境色再進行適度的色階修改。然后將模糊度設置為5 pixel。在max文件的低模中生成一張aomap(使用max中 render to texture對話框)。這種圖適合做角色的大體顏色輪廓,灰度模式的法線圖適合做細節,在這兩種圖上再疊加一個zbrush生成的cavity map。將這三種圖設置為multiply模式，這樣非常有助于我制作最后的diffuse map（漫反射貼圖）.
現在我先平鋪一些基本的固有色,我使用了一些照片素材但大部分紋理都是我手繪的。同時我還使用了自定義筆刷，因?yàn)樗奖阌诶L制毛孔。
高光貼圖：我添加一些高光色和調整高光色階通道作為一個深色規格的spec map。這樣可以通過高光色階來控制顏色，也更便于控制高光強度。這是合乎邏輯的；漫反射色控制高光顏色，灰度貼圖控制高光強度，看起來效果不錯。有時我甚至用彩圖控制高光色素，用灰色圖象控制光澤通道。
我開始繪制高光貼圖，可以用漫反射貼圖作為基礎。我首先調整帖圖色階以增加反差圖。通常我會在photoshop中增加一個層填充50 ％的灰色。設置改成 soft light模式，并使用dodge和burn工具，提亮或減暗部分區域，這是非常有用的。然后我加入了輕微的噪音，以及模仿細節，如刮傷和交叉線。

反射貼圖：我用了一個遮罩節點來反射通道，并把一個天空?qǐng)D像連接到貼圖通道里，然后將貼圖折射到裝飾通道中。反射貼圖基本上是一個灰度貼圖，我把高光貼圖轉換為灰度圖像進行繪制。因?yàn)檫@種圖對于我的角色來說不是很重要，所以我把尺寸減小為512象素。

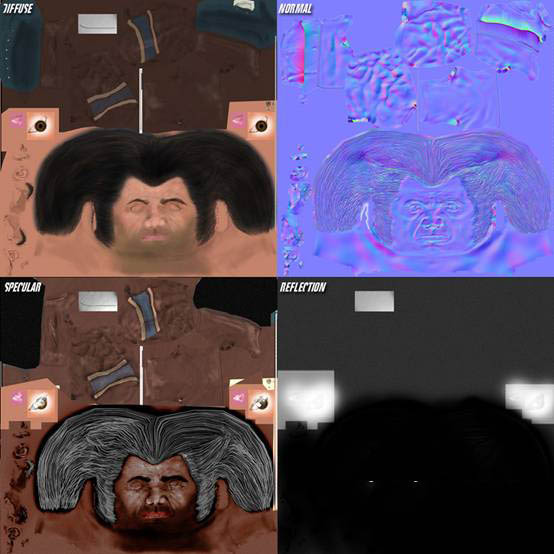

這里有我采用的所有貼圖

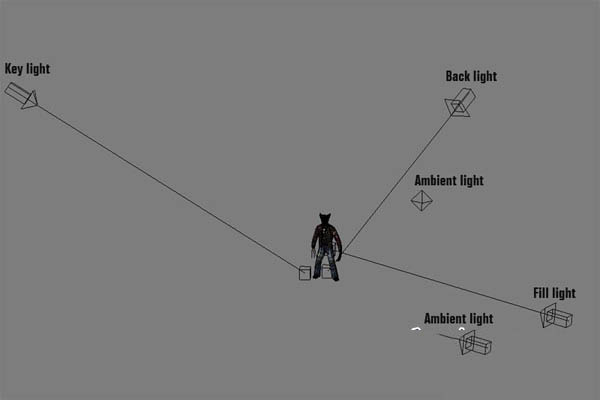

燈光我采用了基本的三點式照明，并增設兩盞泛光燈，以讓環境阻光可以在effects菜單之前開啟。bg是一個環形坡度，它可以用線形渲染。我決定不直接使用x視口屏幕截圖，因?yàn)槲蚁霝樗x擇一個立體抗混淆現象，當然也要更為出色的bg環形坡度。而這就是燈光的設置了。
