Maya4.0創建場景物體-準備工作

來源: 2345軟件大全 | 責任編輯:懸崖上的愛 | 發布時間: 2017-09-13 11:32 | 瀏覽量:
本節匯寶盆為大家?guī)淼氖牵篗aya4.0創建場景物體-準備工作
使用計算機進行三維建模的工作相當復雜,在進行建模之前必須掌握建模的基本要領和方法。在本章中將介紹輔助建模的一些工具,使用這些工具可以方便建模和移動物體,例如,準確地移動物體和改變物體的修改記錄等。

運用模板

模板是一種只可觀察卻不可選取的物體模型。如果將一個物體轉化成模板,就不可以隨意地去選取它或者進行修改操作。

在Maya中,模板主要用來指導建模。把一個對象變成模板最典型的做法是選中該對象,然后選擇Display→ObjectDisplay→Template命令。也可以打開物體的AttributeEditor(Ctrl A)窗口;打開ObjectDisplay卷展欄,選中Template項,成為模板的物體將變成如圖3-1所示的狀態。

變成模板的對象不能像通常那樣用鼠標拖動選中,為了使它不再成為模板,我們需要在Outliner或Hypergraph編輯窗口中選中它,然后再次選擇Display→ObjectDisplay→Template命令,便可以使物體恢復可編輯狀態。

圖3-1模板物體的狀態

圖3-1模板物體的狀態

另外還有一種方法可使對象成為模板,就是用LayerBar。一個層總是可以成為模板,因此由于它們可以處理對象組,所以在使多個對象成為模板時層的使用更為有效。

提示:

使用層作模板與別的方法有點不同,一般的模板可用上述的方法選中,而使用層做的模板,只能在Layer菜單中選中。



吸附工具

吸附功能用于在對物體或組件變形時捕捉網格、曲線、點、視圖平面或曲面。這些功能激活時都是可以捕捉的目標。這些功能都以按鈕的形式按順序列在Status行中,如圖3-2所示。移動、旋轉、調整大小或者拖動物體時,啟用這些功能鼠標可以吸附于網格、點、線和視圖平面上。

圖3-2捕捉功能按鈕

    1、鎖定到網格
    2、鎖定到曲線
    3、鎖定到點
    4、鎖定到視圖平面
    5、選擇物體鎖定

Maya默認的熱鍵可使用戶快速捕捉網格、曲線或點,下面是在Maya默認設置下的熱鍵:

    ●按下X鍵并單擊或拖動鼠標可捕捉網格。
    ●按下C鍵并單擊或拖動鼠標可捕捉曲線。
    ●按下V鍵并單擊或拖動鼠標可捕捉點。

按照圖3-3所示創建兩條曲線,選擇Create→CVCurveTool命令,然后按住X鍵同時單擊網格,單擊8次后按Enter鍵完成左邊的第1條曲線的創建。輸入字母Y再選擇CreateCVCurveTool命令同樣畫出右邊的第2條曲線。

圖3-3繪制兩條曲線

圖3-3繪制兩條曲線

在第2條曲線上單擊鼠標右鍵,在隨后出現的標記菜單中選擇ControlVertex命令。然后選擇底下的第1個控制點,按W鍵激活Move工具,按住V鍵并拖動其到第1條曲線的最下側的控制點。它應該捕捉該控制點,見圖3-4所示?,F(xiàn)在試著按住C鍵并來回拖動第2條曲線的第1個控制點到第1條曲線上。由于捕捉曲線在其靈敏范圍之外,因此沒有捕捉。將該選擇的控制點拖至離第1條曲線非常近的位置上,再按住C來回拖動,就會發現這個控制點“粘”在曲線上了,如圖3-5所示。捕捉曲線同樣也可以用于捕捉表面上的曲線和等參線。

圖3-4捕捉點

圖3-4捕捉點

圖3-5捕捉曲線

圖3-5捕捉曲線

提示:

在透視圖,也可以捕捉操縱器句柄,使其運動就像在正交視圖一樣限制在XY或XZ或YZ平面。按Ctrl鍵并在想捕捉的句柄上單擊,朝著攝像機位于操縱器中心的方形平面將會轉到限制的平面內。這種限制僅在拖動操作器中心時有效,而不是對任一坐標軸句柄有效。要取消這種限制,按住Ctrl鍵并單擊操縱器中心即可(實際上是捕捉操作器句柄使其沿?cái)z像機視圖平面移動)。

Maya還具有點對點捕捉能力。選擇Modify→SnapAlignObjects命令,就會看到下列選項:PointtoPoint、2Pointsto2Points和3Pointsto3Points。包括第1個選擇點或點組的物體會捕捉到第2個選擇點或點組。這些點可以是CV或頂點,但物體由選擇的點控制其移動,而不是點本身。

捕捉物體或組件的另一方法是使用物體鎖定功能。被鎖定的物體在建模和粘接點方面只是起輔助作用。任何要移動的點都將捕捉到激活物體的表面。這種建模輔助作用可以用于任何單個的物體。

通過選擇Create→NURBSPRimitives→Sphere命令,然后選擇Modify→MakeLive命令或單擊Status行上的MakeLive按鈕,均可實現這一功能。這樣會看到Sphere已變成綠色,如果在shaded模式下,球體不再變色。對其他元素來說,它已經“活”起來了,且是有吸引力的,盡管它在shaded模式下,但是它不能被選中。選擇Create→EPCurveTool命令并且在透視圖窗口連擊鼠標,所有編輯點“抓”到球體的表面,按Enter鍵完成曲線。試著平移它,操作器僅顯示X和Y方向句柄,如圖3-6所示,它們實際上是U和V句柄,可使曲線沿球體表面移動,單擊MakeLive按鈕,曲線又出現在XYZ的三維空間。

圖3-6使用鎖定物體

圖3-6使用鎖定物體

限制選擇項和構造歷史

在工作區域中,可以限制選取的項目,包括構成元素的類型和層級元素的類型。通過物體的選擇項限制,可以避免無意識地選取鄰近的物體元素,正因?yàn)槿绱?,物體選擇項限制也成為屏蔽元素。

Maya界面可以只顯示特定類型的對象、組件或節點級元素。這就是所說的創建PickMask或SelectionMask(Maya交替使用這兩個術語)。用戶可單擊鼠標右鍵選中對象來選擇屏蔽元素,特別是應用于該對象的屏蔽元素,或者用狀態欄上的按鈕來選取想要選中的元素,如圖3-7所示。

圖3-7狀態欄中的屏蔽元素按鈕

圖3-7狀態欄中的屏蔽元素按鈕

提示:

將光標移到狀態欄上的按鈕時,會顯示出按鈕的名稱。如果鼠標右鍵單擊該按鈕會彈出一個子菜單,上面列出了該按鈕選擇的各種不同的元素,在不需要選擇時可以關閉它。

當用鼠標右鍵選中要操作的對象時,會自動顯示哪一選擇對特定對象類型來說是可用的,并且給出適當?shù)倪x擇,對曲線來說,它的標記菜單和球體的標記菜單就有所區別,如圖3-8所示。

圖3-8曲線和球體的標記菜單

圖3-8曲線和球體的標記菜單

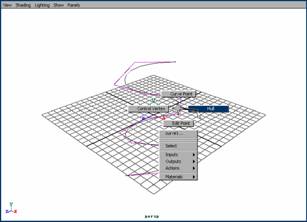

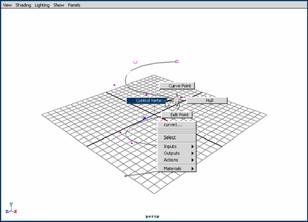

這個功能的好處就是依據所選擇的屏蔽元素可以相應調整控制點、編輯點和物體外形。例如,如果從曲線的標記菜單中選擇ControlVertex命令,Maya會自動進入組件選擇模式,僅顯示物體的CV點供選擇,如圖3-9所示;如果對Hull選擇屏蔽,則只顯示外形。如圖3-10所示。

圖3-9選擇曲線的點元素

圖3-9選擇曲線的點元素

圖3-10選擇曲線的外殼元素

圖3-10選擇曲線的外殼元素



可以用狀態欄在3種不同等級之間進行選擇屏蔽操作,如圖3-11所示。按組件類可限定的選擇屏蔽為CVs、EditPoints、Faces、Edges等。

    物體級選擇模式
    元素級選擇模式
    層級選擇模式

圖3-113種選擇等級
圖3-113種選擇等級

注意:

按層級類限制選擇時,標記菜單的組件選擇屏蔽項不起作用,因?yàn)樵谶@種情況下僅允許選擇根或枝葉級節點。

如果在選擇屏蔽時激活了幾個選項,Maya為每一項設置了優先級,優先級高的項在選擇時首先被選中。默認的選擇屏蔽為對象類,并且所有不同的對象類都可以被選中。所以當用鼠標同時框住NURBS表面和節點時,兩個都會被選中。但默認的設置是節點的優先級比NURBS高,故當調整節點時,NUBBS表面不會受到影響。選擇Window→Setting/PReferences→Preferences命令,可打開對話框查閱優先級列表,如圖3-12所示。

注意:

一般不要改變默認的優先級順序或關閉它。因?yàn)閮?yōu)先級順序的設置是經過深思熟慮的并且優先級順序的工作效率是很高的。

運用變形工具或者建模工具創建一個物體模型時,系統會自動產生出該物體模型的構造歷史,構造歷史就是創建物體模型的選項、幾何學和建模命令動作的記錄。

圖3-12物體選擇的優先級

圖3-12物體選擇的優先級

構造歷史可以編輯、可動畫,并且所做的改動會自動波及所有相關的物體。另外,構造歷史增加了場景的復雜性,因此它減緩了系統的性能。構造歷史的命令按鈕如圖3-13所示。

構造歷史處于開啟狀態構造歷史處于關閉狀態

圖3-13構造歷史的命令按鈕

圖3-13構造歷史的命令按鈕
