模型材質篇之Maya卡通角色制作
本節匯寶盆為大家?guī)淼氖牵耗Ｐ筒馁|(zhì)篇之Maya卡通角色制作
這是一套項目流程式教程，每個高手都是從一點一滴做起，逐漸累積經驗，希望這套教程能給那些在項目中拼搏的戰友帶來一些幫助和啟示。
前言
曾經完成了一些人物設定，打算制作一個原創小動畫，只可惜由于各種原因（生存是最主要的），計劃一直擱淺，現在只能當是一次流程的練習來完成 了。這里我就發下牢騷：在這個輕能力而重關系的社會環境，我們誕生不了什么科技創新或者藝術大師，那是十分的正常。
言歸正傳，既然是自己一個未完成的作品，也就無畏什么批評意見了。工程包括的流程有：設定，模型，材質，燈光，骨骼綁定，表情控制，動力學綁定（布料，頭發），后期合成等。我將逐一整理出來，作為經驗的總結。
教程思路
1.原畫設定。
2.三維建模。
3.比例設定。
4.模型完成。
5.貼圖烘焙。
6.貼圖繪制。
7.視圖觀察。
8.卡通材質。
9.卡通線條。
10.渲染器使用。
11.Hair的渲染。
12.最終效果。
1.原畫設定
有朋友說過，一看我的設定就覺得是中國風格的，這多少帶有一點貶義：中國風格，其實也就是沒有風格（當然這不是說傳統的水墨畫和剪紙）。因為我不是很喜歡歐美的小關節肌肉男或者裸女野獸派，也不太熱衷于日式的“萌系”造型，所以會按自己的一種審美角度來創作。

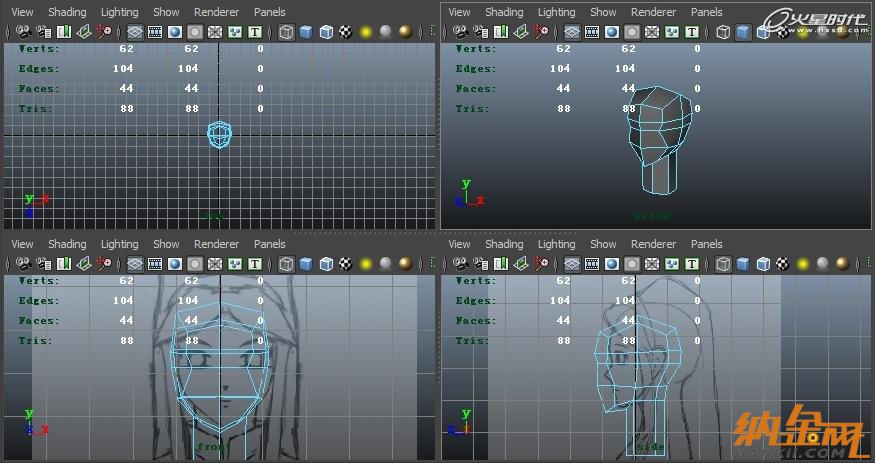

2.三維建模
草草繪制了一個人物的正側面設定圖，導入maya中進行參考。

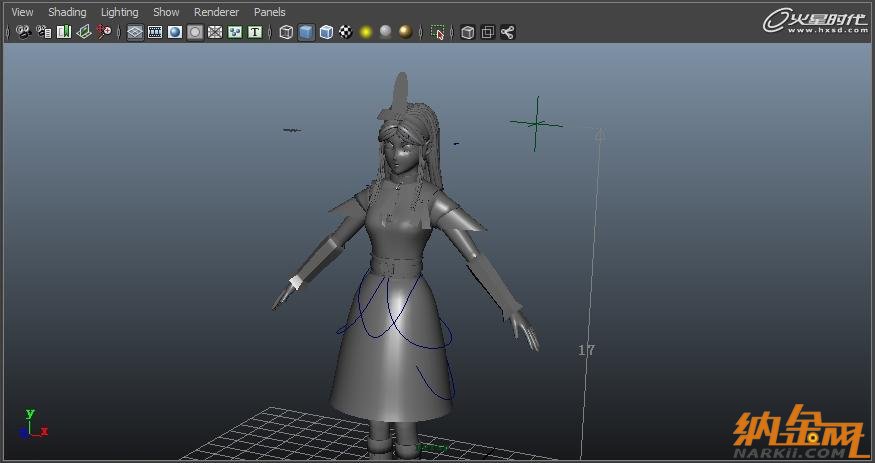

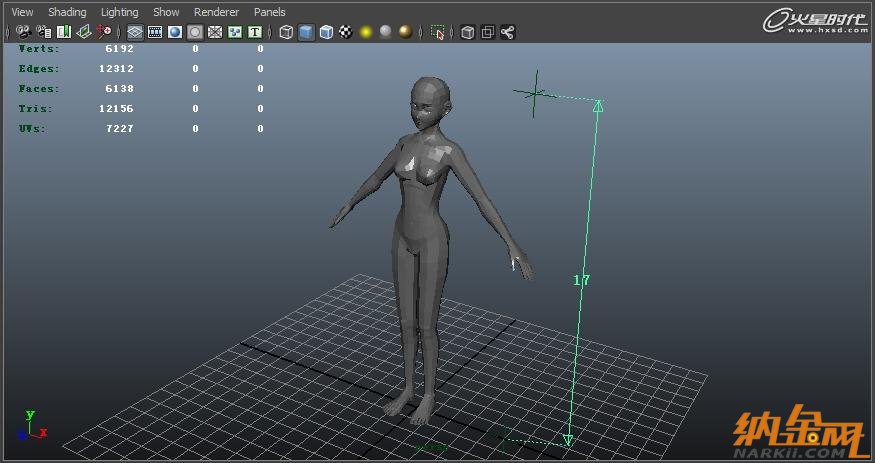

3.比例設定
盡管已經熟透maya的建模命令，但很久沒接觸角色建模，花了兩天的時間才完成卡通角色的基本造型。我通常都是按模型：實物=1：10進行，也就是現實1.7米高的角色，在maya中模型高度是17厘米。
4.模型完成

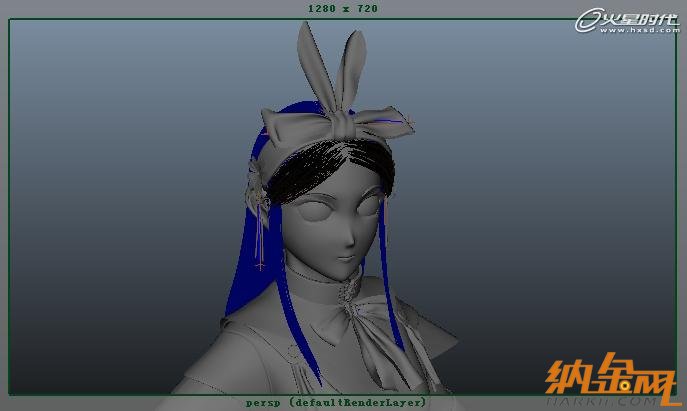

角色模型完成后，平展UV，然后是給人物穿衣服—在人體模型的基礎上建模。人物發型的制作我一直猶豫不定，考慮到使用模型塊來制作面片頭發很難表現發絲細節，因此最后采用的是maya的hair動力學系統。
5.貼圖烘焙
盡管是卡通角色，但也不能隨便用個ramp材質填充純色來湊數，認真的繪制一些細節還是很有必要的。我首先將模型進行二級圓滑，將環境閉塞OCC貼圖烘焙出來。
選擇模型，按鍵盤上的3鍵，然后執行Modify->Convert->SmoothMeshPreview to Polygons。這個結果就相當于通常smooth的二級細分，只是它會自動關閉保持邊界邊（keepBorder為Off），盡量使模型所有部分得到圓滑。
其實不單是OCC貼圖，很多燈光貼圖都可以通過MentalRay渲染器進行烘焙，maya自己的softWare烘焙方式已近乎淘汰了，因為它實在存在太多問題。烘焙好的OCC因為計算了物體間的影響，一些容易暴露在光線照明中的部位會顯得很奇怪，尤其是會發生動畫的部分，因此往往都需要對烘焙的貼圖進行一些修改，除非你只是制作靜幀效果或者用于游戲。
如果不在貼圖中使用OCC效果，也可以通過分層渲染而在后期合成中使用。當然，后期的方法效果更好，但花費的渲染時間也就更多。

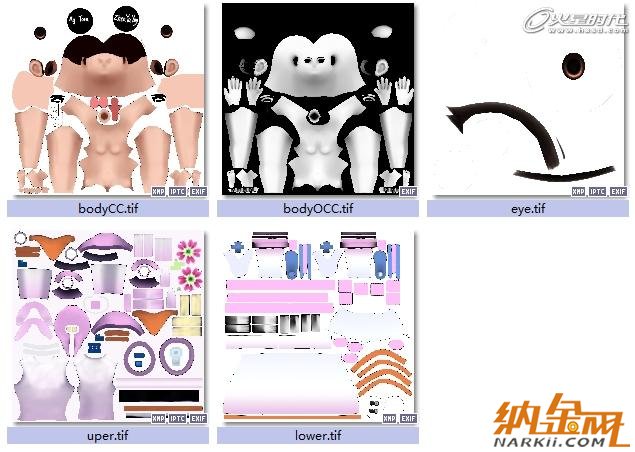

6.貼圖繪制

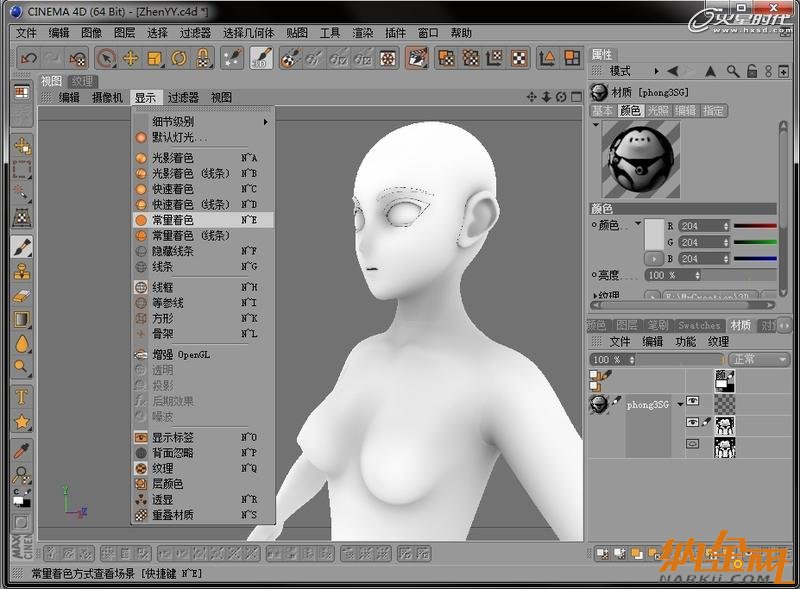

將二次圓滑后的模型導出為FBX格式，然后使用C4D打開。之前烘焙好的OCC貼圖，經過photoshop的修改后（濾鏡模糊化），導入到C4D材質中作為貼圖參考。C4D繪制模型貼圖很方便，它的即時顯示速度也很快。C4D繪制貼圖的功能集中于Bodypaint模塊中，它的一些軟件操作和maya很像，不過由于有類似photoshop那樣的圖層管理，所以常作為繪制貼圖的工具來使用。

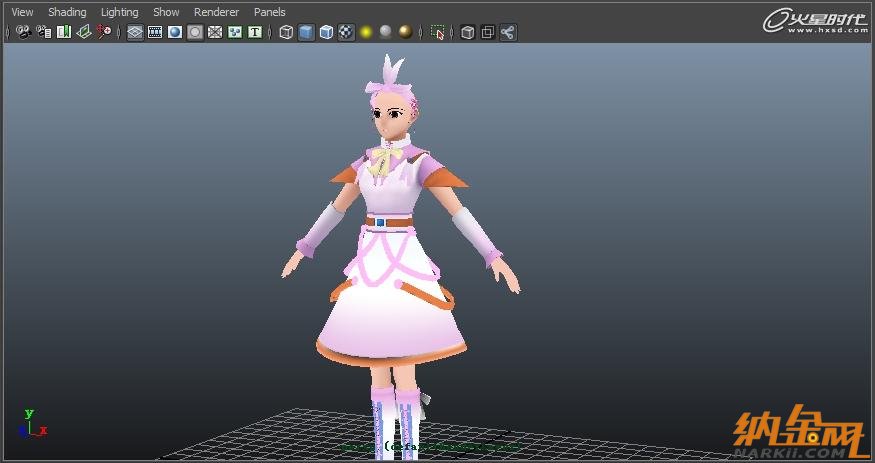

7.視圖觀察
在Maya中，使用SurfaceShader材質即可看到不含燈光和材質的純貼圖效果（C4D中只要在視圖的“顯示”菜單中選擇“常量著色”即可）。
8.卡通材質

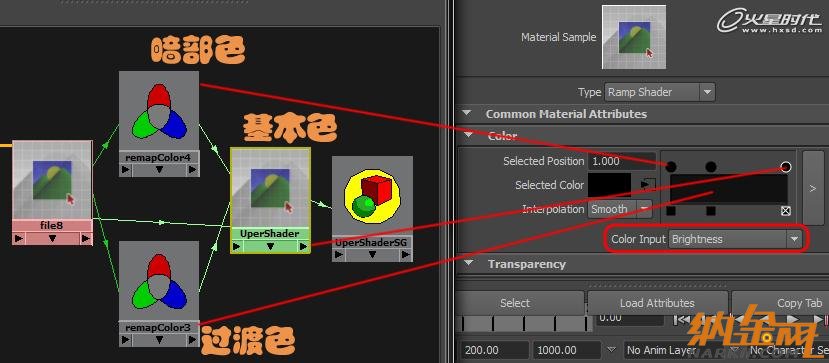

卡通材質有很多種制作方法，但為了避免各種麻煩，我直接使用maya的rampShader（漸變材質或稱梯度材質）。使用ramp材質，選擇Brightness的ColorInput模式即可，某些情況下可能會用到NormalizedBrightness，它和Brightness的區別在于當場景所有燈光同時增強時，明暗過渡不會發生改變（也就是不會因為燈光過強而產生生硬的明暗過渡，明暗之間依舊是柔和的過渡），只有個別燈光發生相對強度變化時，采用NormalizedBrightness的方式，才產生明暗偏移。將貼圖直接連到ramp材質的color通道上，作為材質的基本色。使用兩個remapColor（色彩重繪）工具節點，用于對貼圖進行色相，明度的控制，用于卡通材質的暗部或者過渡區域。RemapColor節點的功能也就相當于Photoshop中的“色階”和“曲線”，雖然控制起來有點麻煩。
卡通角色的眼睛較為簡單，我就不打算按真實眼睛那樣劃分晶狀體，虹膜之類的結構，因此我使用一個稍大的球體包住眼球，貼圖使用帶透明通道的白色圓點作為眼球上的高光。
通過效果對比，最終我并沒有使用OCC貼圖，而是以卡通材質+純色貼圖，配合多通道進行。畢竟動畫合成中，后期的作用也是很大的。

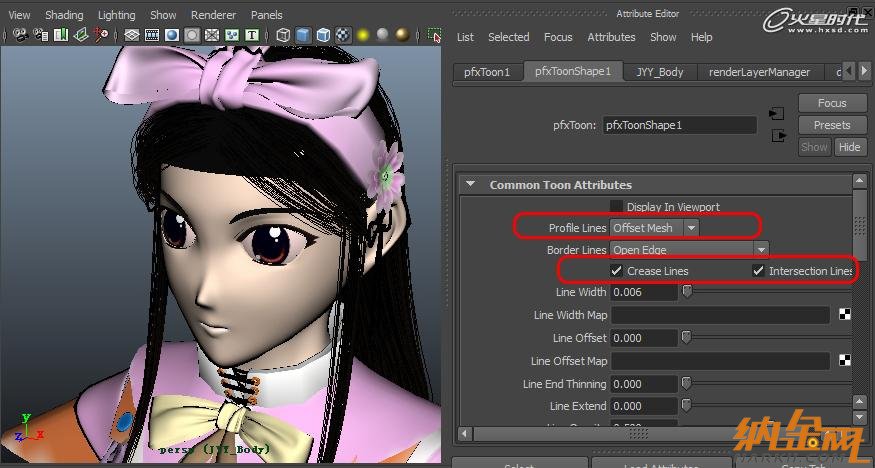

9.卡通線條
選擇模型，執行Toon->AssignOutline->AddNewToonOutline，加入筆刷特效。將ProfileLines設置為OffsetMesh，可以得到更細膩的卡通輪廓線，缺點就是會產生多個復制的模型，增加場景計算量，尤其是使用mentalRay進行渲染時。
10.渲染器使用
通?？ㄍú馁|(zhì)使用MayaSoftware進行渲染，因為無論是速度還是質量上，它都優于mentalRay。不過，MayaSoftware也存在一個很嚴重的不足，那就是當距離攝像機較遠時，模型相互貼近的地方會發生穿透現象，即使提高渲染采樣，也很難解決這個問題；如果發生這種情況，那我們就只能通過mentalRay來解決這些鏡頭渲染的問題。
11.Hair的渲染

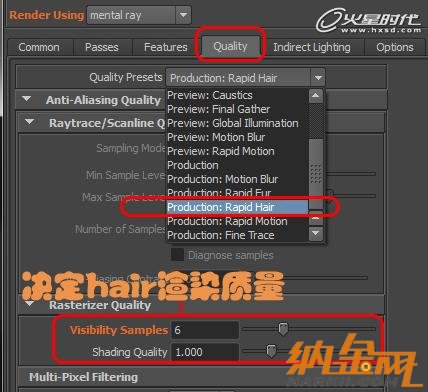

由于使用了帶PE（筆刷特效）的hair系統，那么如何對它進行渲染則是一個很值得研究的問題。對于MayaSoftware，hair是作為后期渲染加入的，就和輝光、筆刷特效一樣，因此只支持燈光的深度貼圖陰影，無法渲染頭發的反射；而MentalRay渲染PE，可支持反射和光線追蹤成影，并且在使用光線追蹤時效率很高，不過在頭發細節上稍遜于Mayasoftware。我們可以在渲染設置中，選擇mentalRay針對hair渲染的預設，速度會相當快（通常是MayaSoftWare的兩倍上）。不過，如果頭發數量過多，mentalRay會占用大量內存，導致渲染速度大幅度降低，因為它是將頭發絲當作模型個體來計算的。根據效果和時間，來選擇合適的渲染器進行。
此工程中，MayaSoftware渲染頭發是每幀5分鐘，mentalRay是每幀3分鐘 ；但如果執行單幀渲染，mentalRay渲染則會因為內存不足而中斷。
12.最終效果

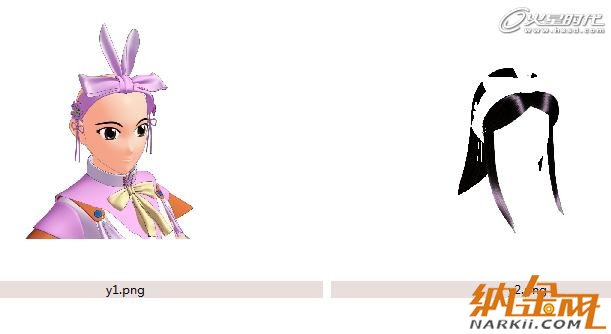

通過分層渲染設置，將卡通角色模型和被遮罩的頭發分別渲染，進行后期合成。

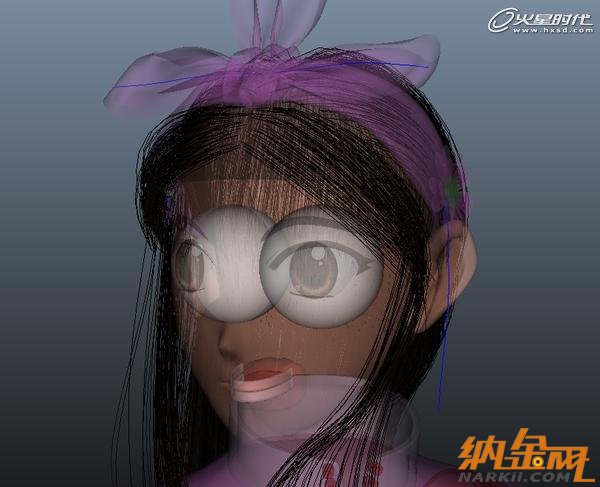

卡通角色的頭部，往往因為強調可愛的五官，尤其是眼睛，會極大的影響到整個頭部的形體輪廓。大眼睛的卡通人物造型，在處理眼眶和面部的關系時，一般有三種制作方法：
1.使用圖片序列的形式將眼睛動畫作為面部的材質貼圖使用；
2.使用扁球體制作眼球；
3.使用大球體的一部分制作眼球。
前兩種在制作眼球轉動時會較為困難，因此我選擇后者。
下一篇將介紹頭發綁定篇之Maya卡通角色制作，敬請期待……
