場景渲染合成篇之Maya卡通角色制作

來源：火星時代 | 責任編輯：傳說中的落葉 | 發布時間： 2017-09-05 16:20 | 瀏覽量：

本節匯寶盆為大家?guī)淼氖牵簣鼍颁秩竞铣善甅aya卡通角色制作
完成了布料綁定，接下來是場景渲染合成。

Maya卡通角色制作

教程思路

1.構建場景。

2.布置場景元素。

3.設定材質。

4.調節攝像機。

5.將Vue場景導入Maya中。

6.渲染Vue場景。

7.合成。

8.總結。

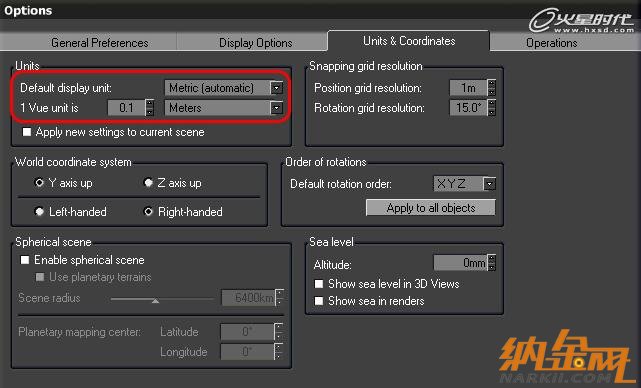

使用Vue制作自然環境，需要注意的是Vue的默認單位是米，Maya的默認單位是厘米，因此應該在創建場景前進行縮放比例的匹配。因?yàn)槲以贛aya中創建的模型是“模型：實物=1：10”，因此Vue軟件的設置如下：File->Options->Units&Coordinates->Units->1 Vue unit is:0.1。

在maya環境中創建Vue元素，編輯不夠靈活，而且很容易出現軟件崩潰的情況，因此一般是在Vue中創建場景。

場景渲染合成篇之Maya卡通角色制作1

1.構建場景

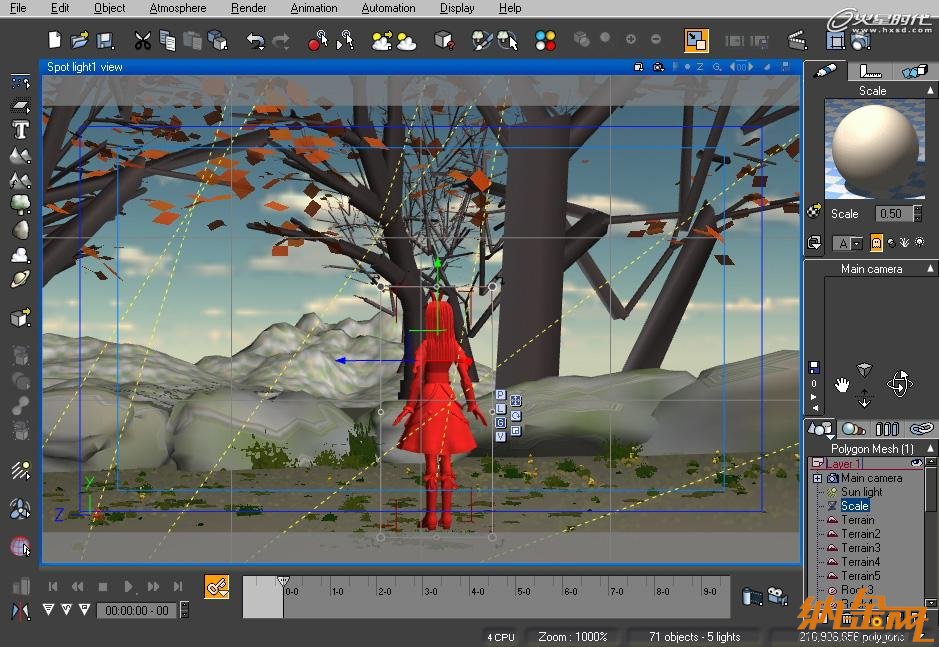

將在maya中做好的模型導入到Vue中，進行場景的構建。

場景渲染合成篇之Maya卡通角色制作2

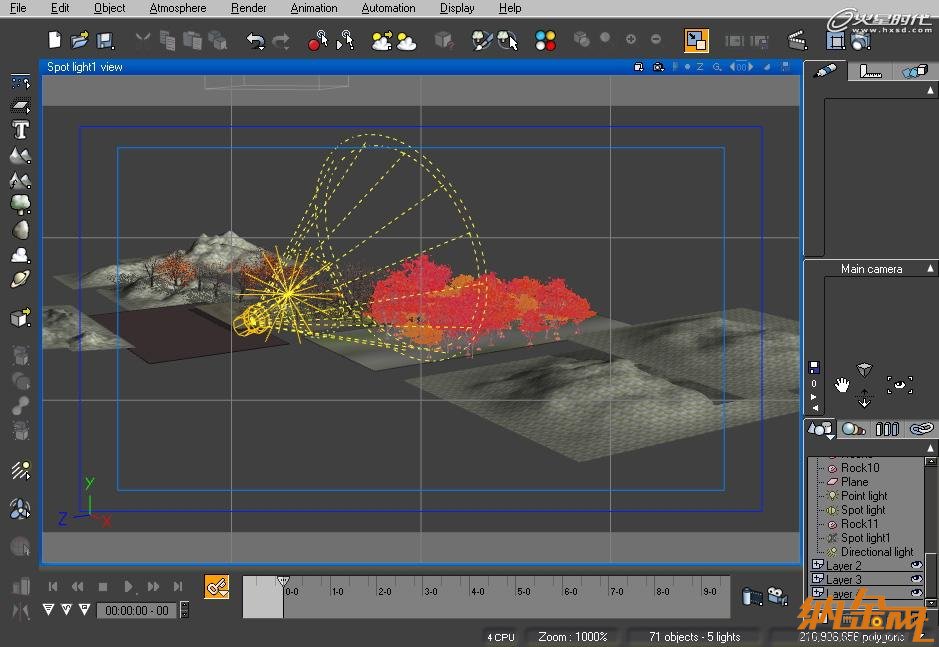

2.布置場景元素

根據鏡頭動畫需要，在鏡頭范圍內完成場景元素的布置：地形，植被，大氣，燈光。

場景渲染合成篇之Maya卡通角色制作3

3.設定材質

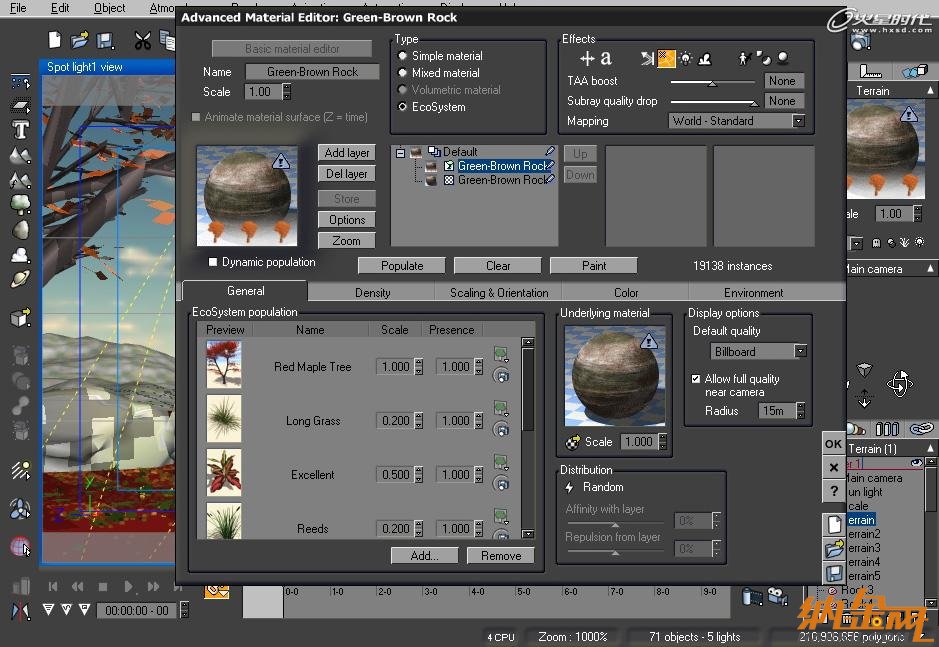

地面上的小草和花朵，以及遠處的樹木，我使用的是生態系統材質。因?yàn)楣P刷繪制植物的方式，除了可大量散布，同時還能加速畫面的渲染。近處的樹木，在默認形態的基礎上進行一些樹干粗細和枝葉散布的調節，并最后提高樹木的多邊形數量為原來的4倍（達到5萬面以上）。

場景渲染合成篇之Maya卡通角色制作4

4.調節攝像機

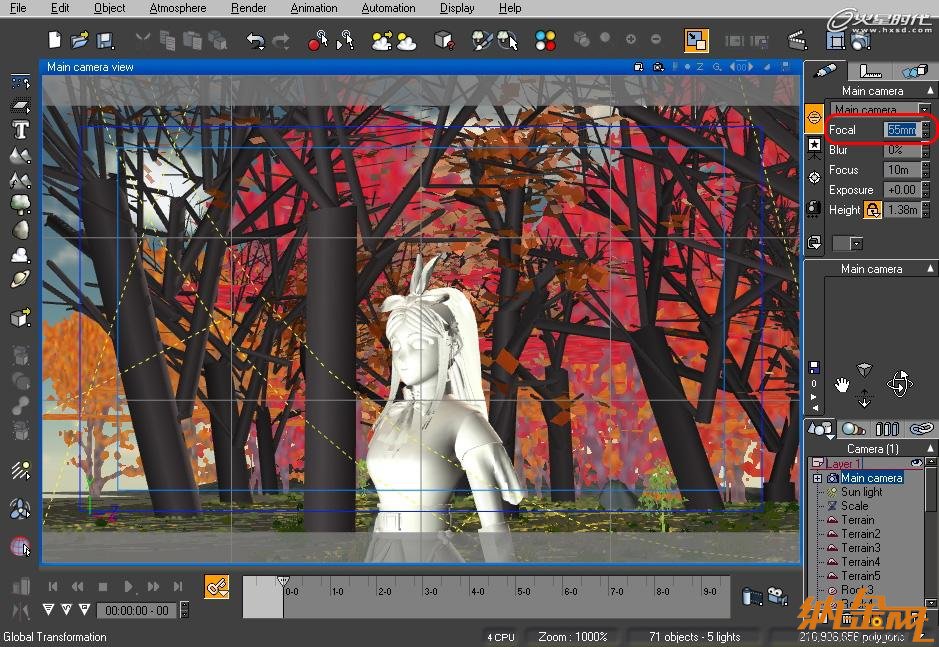

調節攝像機焦距為55mm，接近人眼的觀察效果，并保存好所需的鏡頭。Vue中保存攝像機的方式有點像maya的攝像機標簽功能，它并不會增加新的攝像機；雖然在Vue中可看到多個攝像機圖標，但是在通過Vue對maya的接口導入maya場景時，只會得到Vue文件最后一次保存時所選擇的攝像機。

場景渲染合成篇之Maya卡通角色制作5

5.將Vue場景導入Maya中

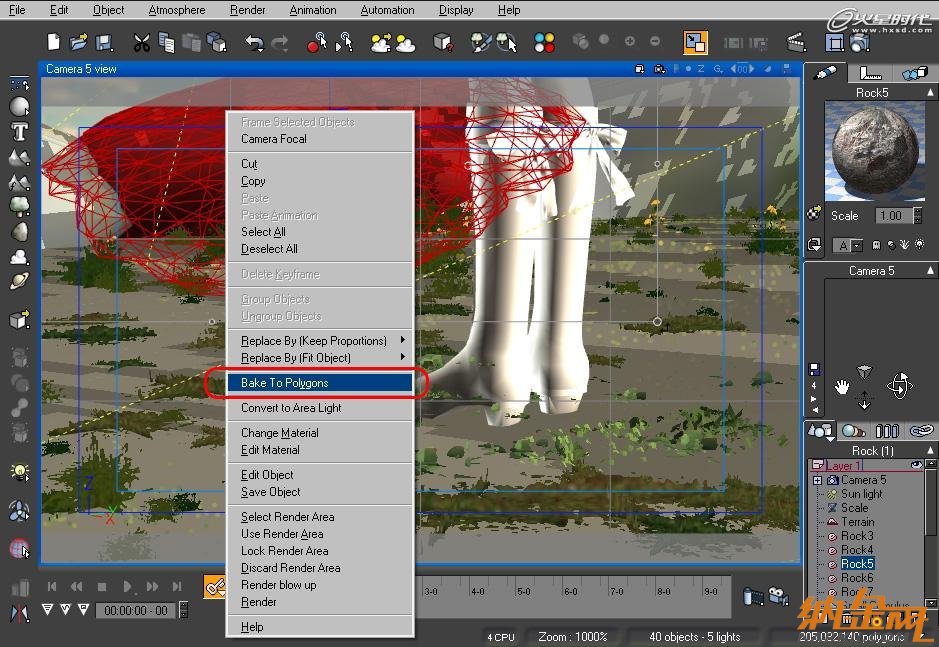

當場景基本成形，現在最大的問題就是如何導入到Maya中。目前這個Vue場景包含2億多個多邊形面，是無法直接導入maya中的，因此需要將龐大的地形，植被等烘焙成低面數的多邊形（生態系統材質不需要烘焙）。如果角色會接觸到小草或花朵，只能在vue中增加風力場同步模擬碰撞。
注意，如果烘焙為多邊形，使用了生態系統材質的幾何體會重新分配植被，因此如果不想手動繪制的效果白費，則應在添加生態系統材質前轉為多邊形。

場景渲染合成篇之Maya卡通角色制作6

6.渲染Vue場景

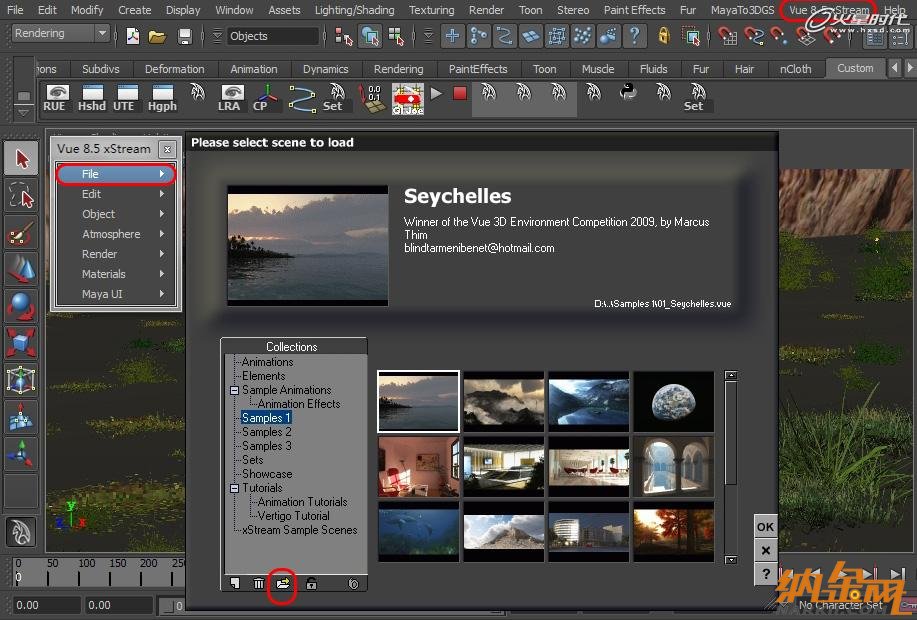

通過Vue對Maya的接口，使用maya的software和mentalray渲染器都能對Vue場景進行渲染，但是software所耗費的時間是很巨大的，因此通常都是用mentalray進行。不過，無法通過mentalRay的分層或分通道渲染來分離vue場景的著色通道，即使在maya中將Vue元素設置隱藏或者渲染不可見也是無效的。雖然Vue場景可以通過Maya進行渲染，但是Vue元素其實并不是真的存在于Maya環境中，使用maya創建Vue元素之外的幾何體，保存文件時是不會寫入到Vue文件中的。也就是說，你只能通過導入Vue文件，然后在maya中進行渲染，這樣才能保證場景元素的完整。
要注意，一旦場景中存在Vue元素，maya的分層渲染將會失效；如果需要分層，只能通過保存為多個文件實現。

場景渲染合成篇之Maya卡通角色制作7

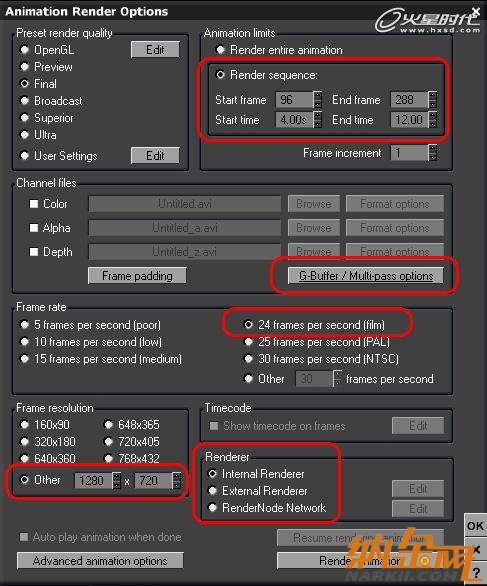

因?yàn)榻巧^發采用了paintEffect，燈光照明的不同決定了只能進行分層渲染，所以最后，場景部分我通過Vue渲染，而角色則由maya負責。Vue渲染動畫時，默認設置是生成AVI的，如果需要圖片序列，則去掉AVI文件的勾選，啟用G-Buffer/Multi-pass options菜單中的通道。

場景渲染合成篇之Maya卡通角色制作8

Vue渲染的序列幀因?yàn)榘蠥lpha和Z深度通道等信息，通常的看圖軟件會看不到圖片中的天空，因此要在后期合成軟件中進行Alpha通道的預乘選項設置。

場景渲染合成篇之Maya卡通角色制作8

7.合成

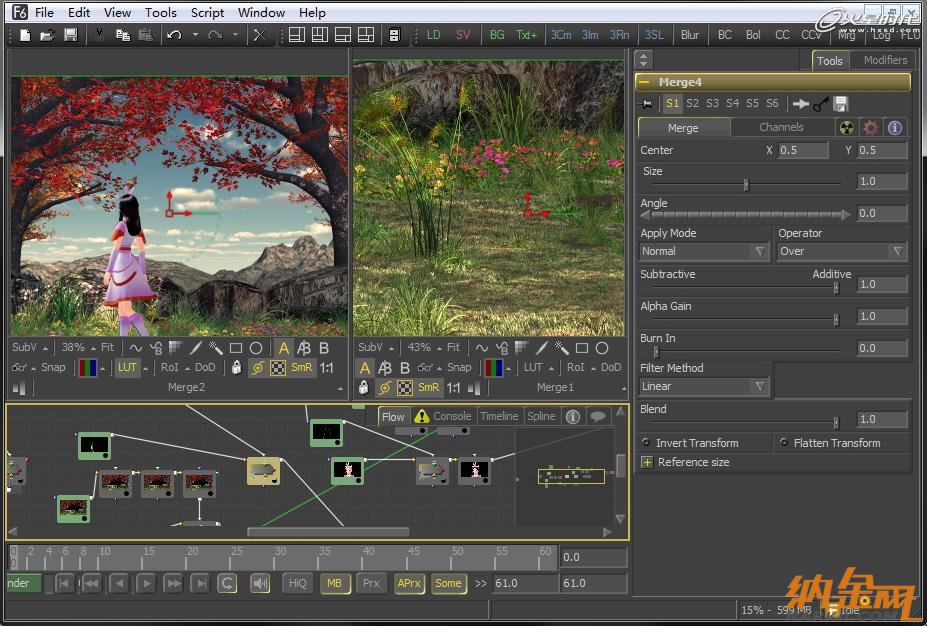

合成流程比較簡單，是個人常用的fusion+vegas：fusion進行通道合成，vegas進行調色剪輯。

場景渲染合成篇之Maya卡通角色制作9

場景渲染合成篇之Maya卡通角色制作10

8.總結

從設定到三維建模綁定，以及最終與Vue結合的渲染合成，一個動畫項目所涉及的模塊很多，當中遇到的問題也是層出不窮。受限于技術，個人很難解決所有遇到的問題，完善的流程是需要長時間的團隊合作才能實現的。我只是從個人練習中學習并設計了符合自己的制作流程，希望所分享的一些經驗?zāi)軐G愛好者有所幫助！
