SketchUp高級編輯操作

來源：未知 | 責任編輯：嘀咕 | 發布時間： 2013-07-31 22:31 | 瀏覽量：

本sketchup教程思路

       1.[推/拉]工具

       2.[偏移/復制]工具

       3.[路徑跟隨]工具

       一.［推/拉］工具
       ［推/拉］工具是實際建模操作中使用較多的一種工具，其功能類似于3ds Max軟件中的［擠出］修改器，不過實際效果與［擠出］修改器略有不同。
       接下來通過幾個簡單模型的創建，來學習［推/拉］工具的操作技巧。
       1. 擠出和增量擠出
       step01 選擇［矩形］工具，在視圖中創建一個矩形，選擇［推/拉］工具（或按快捷鍵P），將其放置于需要擠出的面上，面隨即出現藍色虛點顯示，單擊鼠標，移動鼠標一段距離后再次單擊鼠標，確定擠出的高度，如圖1所示。

       Note
       ［推/拉］工具的操作方式有兩種，一種是單擊鼠標開始進行擠出操作，再次單擊鼠標確定擠出高度；另一種是按住鼠標左鍵進行拖曳，釋放鼠標確定擠出高度。
       step02 使用［推/拉］工具完成擠出操作后，輸入1500，按回車鍵，即可確定當前長方體的擠出高度為1500mm，如圖1所示。

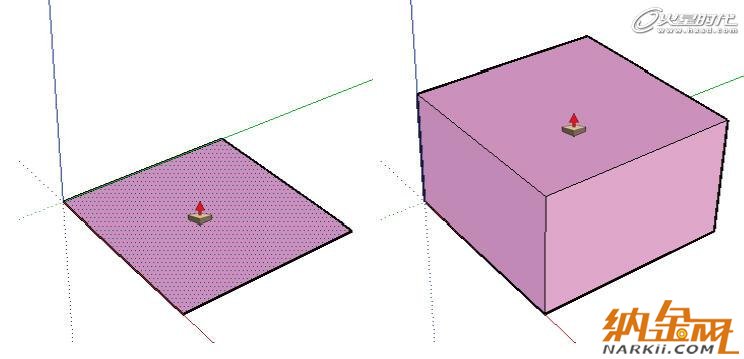

圖1 ［推/拉］工具操作方法

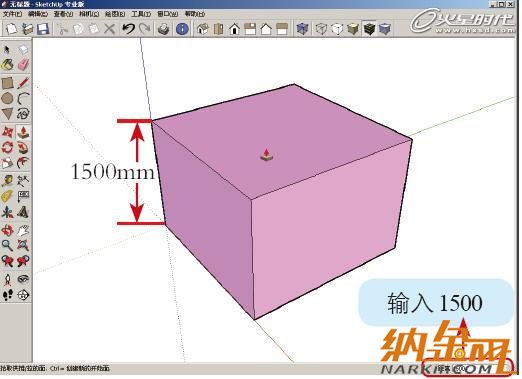

觀察圖2，通過［推/拉］工具擠出，并配合輸入數值，擠出一個高度為1500mm的長方體。如果覺得長方體的高度還不夠，可以繼續使用［推/拉］工具進行擠出。

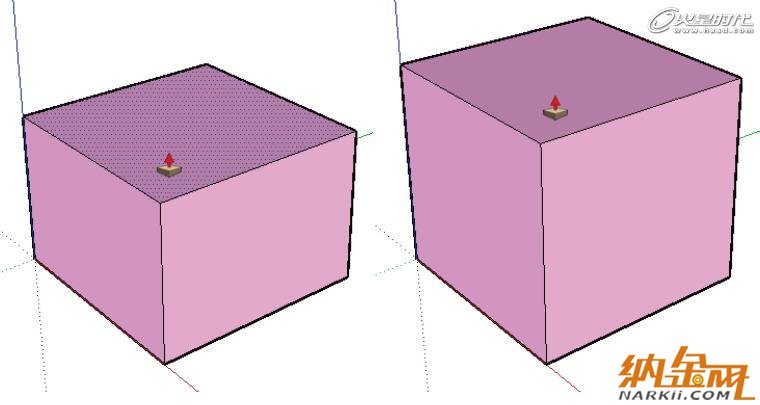

圖2 輸入［推/拉］操作數量

step03 使用［推/拉］工具選擇面，再次擠出，輸入500，按回車鍵，將當前長方體頂面再擠出500mm，如圖3所示。
在再次擠出長方體時，按Ctrl鍵配合［推/拉］工具進行擠出操作，擠出距離也為500mm，結果如圖4所示。

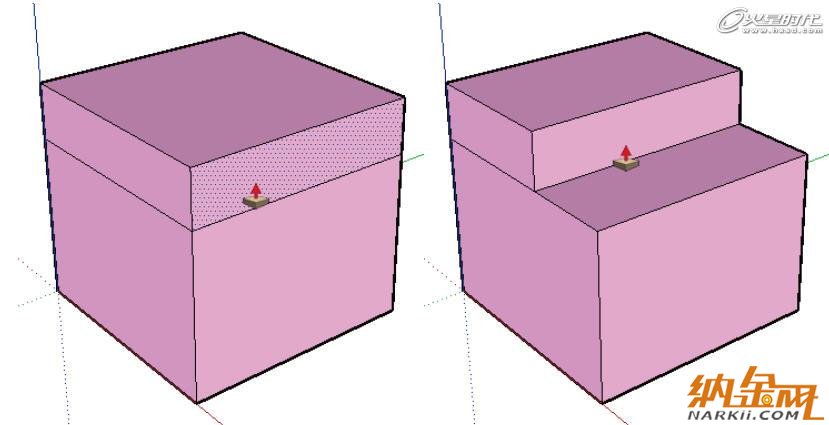

圖3 再次進行［推/拉］操作

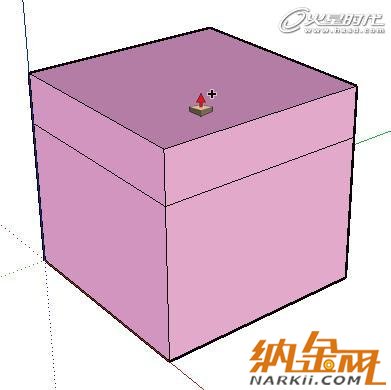

圖4 配合Ctrl鍵使用［推/拉］工具

       觀察圖3和圖4，對面進行再次擠出后，兩個長方體的高度此時均為2000mm，不同的是配合Ctrl鍵進行擠出的面中間生成了邊界線。
       Note
       注意區分配合Ctrl鍵和直接使用推拉工具的區別，配合Ctrl鍵進行［推/拉］操作時，［推/拉］工具變成了，工具上出現了加號圖標，說明這時進行的擠出操作為增量的方式，即在當前平面的基礎上生成一個新的元素，而直接使用［推/拉］操作可以看作是移動當前面，不會生成新的元素。

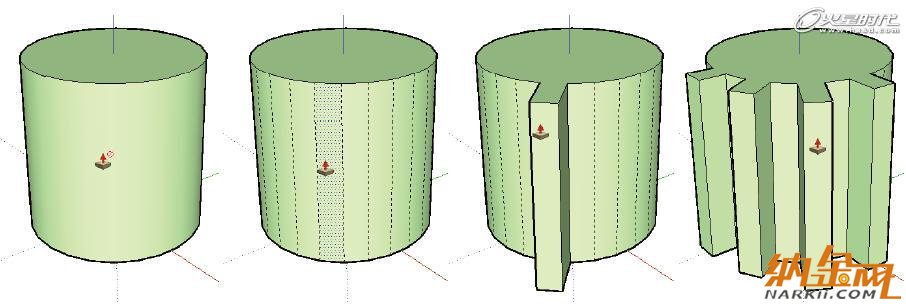

       配合Ctrl鍵使用［推/拉］工具在實際建模中經常使用，生成新的元素后，可以靈活編輯元素生成新的模型，如圖5所示。

圖5 擠出面生成新的模型

對于圓柱體側面的曲面，在普通狀態下是無法進行［推/拉］操作的，但是如果按快捷鍵Alt+H或選擇菜單［查看］|［虛顯隱藏物體］命令，將圓柱體側面隱藏的邊顯示出來，便可對這些面進行［推/拉］操作，如圖6所示。

圖6 圓柱體側面虛顯的面

       2.雙擊擠出相同高度
       用［推/拉］工具進行擠出操作時，如果使用該工具雙擊某表面，該表面將按照上一次使用［推/拉］工具擠出的高度來進行擠出操作。
       step01 使用［圓］工具在視圖中創建兩個圓，選擇［推/拉］工具，將其放置于圓上，面隨即出現藍色虛點顯示，單擊鼠標，移動一段距離后再次單擊鼠標，輸入2000，按回車鍵，將圓擠出為一個高度為2000mm的圓柱體，如圖7所示。

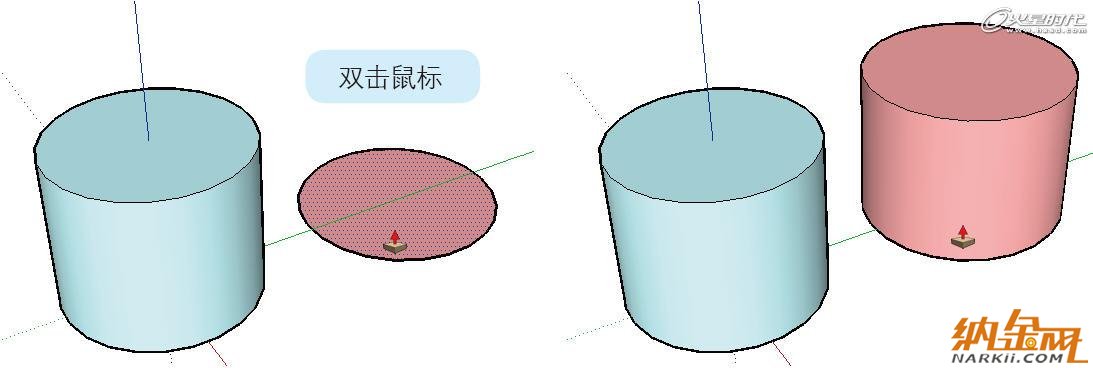

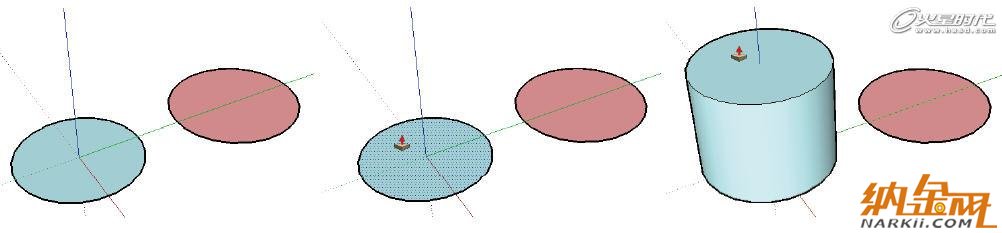

圖7 圓柱體側面虛顯的面

step02 選擇［推/拉］工具，將其放置于紅色圓上，雙擊鼠標，紅色圓也變成了圓柱體，如圖8所示。

圖8 雙擊鼠標生成圓柱

雙擊鼠標后新生成的紅色圓柱與藍色圓柱推/拉的高度相同，均為2000mm。

       這種雙擊擠出相同高度的方法，適用于擠出的原始面在同一個平面上的兩個對象。對于擠出面在不同平面的兩個對象，應該如何操作才能使得兩個對象的高度相同呢？

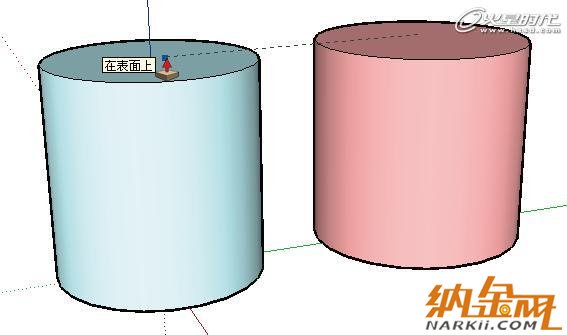

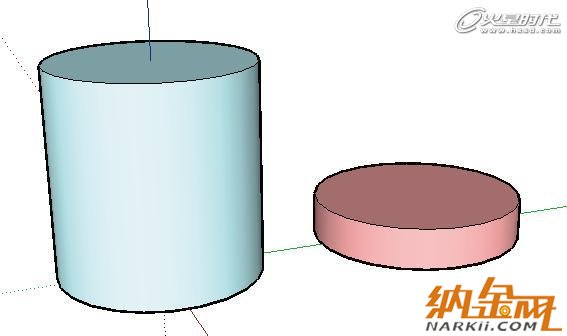

       視圖中有兩個高度不同的圓柱體，如圖9所示，現在需要進行操作，使紅色圓柱體的高度與藍色圓柱體相同。
       選擇［推/拉］工具，將其放置于紅色圓柱體的頂面上，按住鼠標左鍵進行拖曳，將鼠標置于藍色圓柱體的頂面上時，出現虛線，待提示“在表面上”時，即可釋放鼠標，這時就將紅色圓柱與藍色圓柱頂面對齊，如圖10所示。

圖9 高度不同的圓柱體

圖10 捕捉圓柱體的高度到另一個圓柱體上

Note
      虛線顯示提示當前對象捕捉到其他對象的某個表面（邊或點），當提示“在表面上”時，意味著當前的對象捕捉到了其他對象的表面，與其他對象的表面對齊。
      3.倒角操作
      使用［推/拉］工具除了可以進行擠出操作外，還可以進行倒角操作。根據實際模型的需要，可以創建出方角或者圓角。
      step01 在視圖中創建一個矩形，選擇［推/拉］工具，將其擠出為一個長方體。
      step02選擇［線］工具，在長方體的一個面上繪制一條線，利用這條線進行切角操作，如圖11所示。

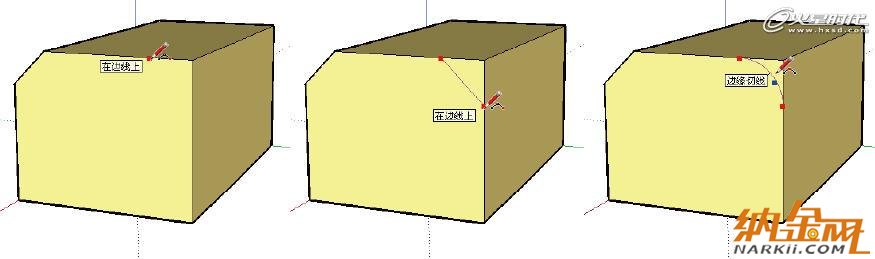

圖11在長方體表面繪制線條

      TIPS
      由于［線］工具有貼合面的功能，所以在面上繪制的線條，可直接將面分割為兩個部分。
      step03 將［推/拉］工具放置于線段分割出的小平面上，小平面變成藍色選擇狀態，單擊鼠標，并移動鼠標至長方體另一側的面時，彈出提示“在表面上”，再次單擊鼠標，形成方角倒角效果，如圖12所示。

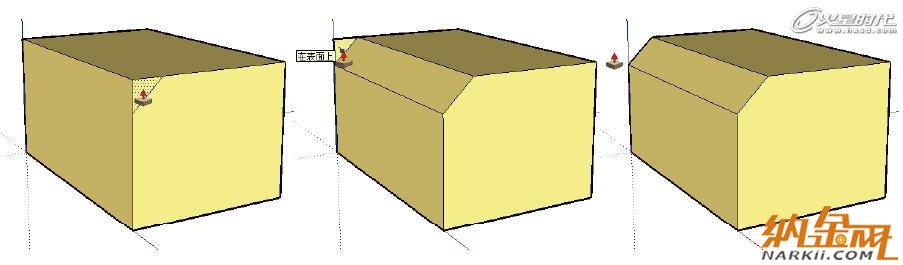

圖12 用［推/拉］操作創建方角倒角

觀察圖12用［推/拉］工具進行擠出操作后，當將一側的面擠出到與另一側面重合時（即提示“在表面上”時），SketchUp軟件會自動刪除該面，實現方角倒角的效果。除了可以做方角倒角外，還可以倒出圓角，倒角的效果與繪制的線條有很大關系。

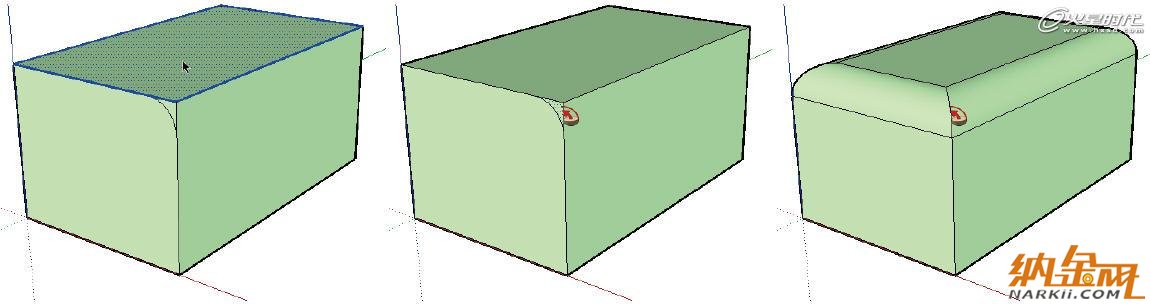

選擇［圓?。莨ぞ?，在長方體的一個面上繪制一條圓弧，利用這條圓弧來進行切角操作，如圖13。

圖13 體表面繪制圓弧

將［推/拉］工具放置于圓弧分割出的小平面上，小平面變成藍色選擇狀態，單擊鼠標，移動鼠標至與長方體另一側的面重合時，再次單擊鼠標，將圓角的倒角效果制作出來，如圖14所示。

圖14 執行［推/拉］操作

      4.鏤空模型
      在學習了使用［推/拉］工具制作各倒角后，了解到了［推/拉］操作的一個特性，就是當擠出的面與模型另一側的面重合時，軟件會自動將該面刪除。利用［推/拉］操作的這種特性，可以制作模型中的鏤空效果。

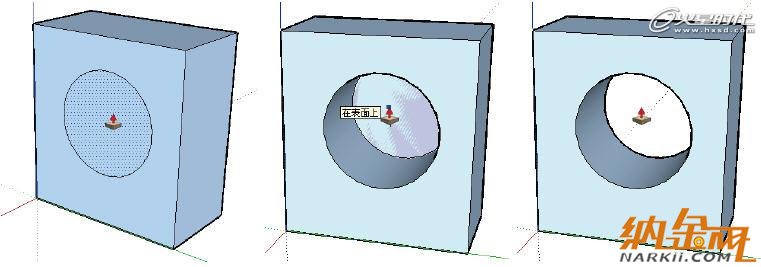

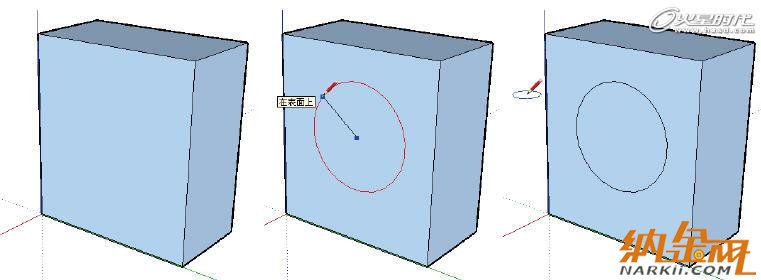

      step01 中創建一個長方體，然后使用［圓］工具在長方體的表面上創建一個圓，如圖15所示。

圖15 在長方體表面繪制圓

［圓］工具也具有自動貼合到平面的功能，所以創建的圓在長方體的片面上。 step02 選擇［推/拉］工具，放置于分割出的圓形表面上，圓形表面變成了藍色選擇狀態，單擊鼠標，移動鼠標至與長方體另一側的面重合時，提示“在表面上”，再次單擊鼠標，即實現鏤空效果，如圖16所示。

圖16 執行［推/拉］操作制作鏤空效果

      使用［推/拉］工具制作鏤空效果與制作倒角的操作過程非常相似，都利用了［推/拉］工具自動刪除重合面的特性。
      Note
      使用［推/拉］工具制作鏤空效果時，需要注意擠出的面一定要與另一側的面重合，如果需要鏤空的模型厚度較大無法觀察到面的重合，需要調整視圖確保能夠觀察到兩個面完全重合，在出現“在表面上”的提示時，才能準確地制作出鏤空效果。
      5.沿法線擠出
      在使用［推/拉］工具進行擠出時，需要注意面擠出的方向都是沿著面法線方向或法線的負方向進行的，面的法線方向是垂直于平面的，如圖17所示。

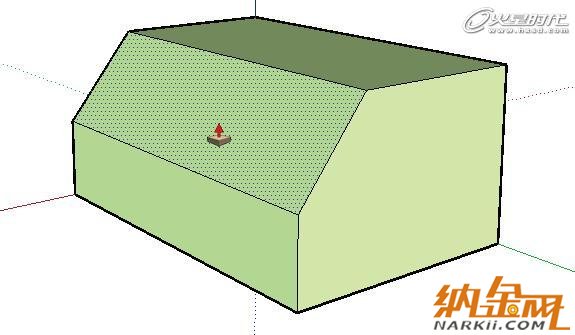

      當使用［推/拉］工具進行擠出時，也是沿著面的垂直方向進行擠出的，如圖18所示。

圖18 面的法線方向

圖19 沿著法線方向擠出面

前面介紹了當配合Ctrl鍵使用［推/拉］工具時，是對模型進行增量擠出，會生成新的元素。而配合Alt鍵使用［推/拉］工具時，就不再是進行擠出操作，其操作方式類似于移動操作。

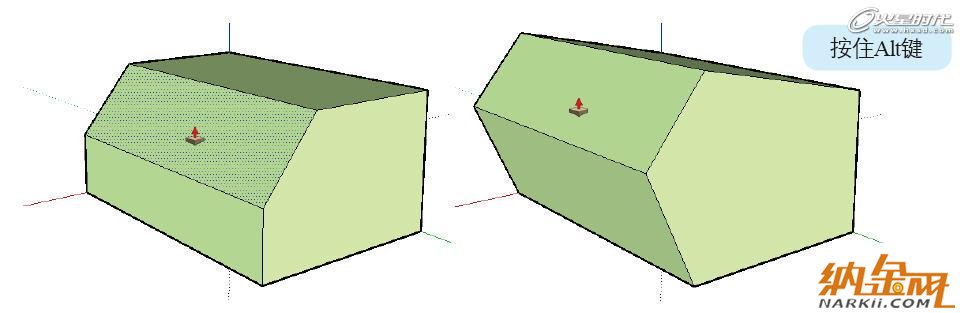

選擇［推/拉］工具，將其放置于需要進行操作的表面上，按住Alt鍵的同時，單擊鼠標，并移動鼠標，發現選擇的面跟隨鼠標進行移動，如圖20所示。

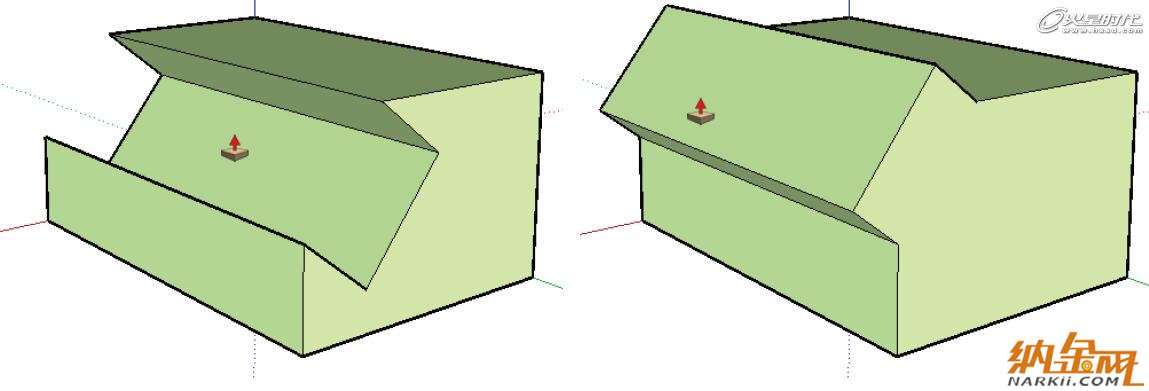

圖20 Alt鍵配合［推/拉］工具使用

      至此，就將［推/拉］工具的操作及使用技巧介紹完成。
      二.［偏移復制］工具
      ［偏移復制］工具在實際建模中使用頻率較高，其功能類似于3ds Max軟件中的［輪廓］操作，該工具一般都配合［推/拉］工具使用，廣泛應用于制作墻體線和門窗的輪廓線等。
      本節將通過3個案例來介紹［偏移復制］工具的操作方法和使用技巧。

1.［偏移復制］工具的使用

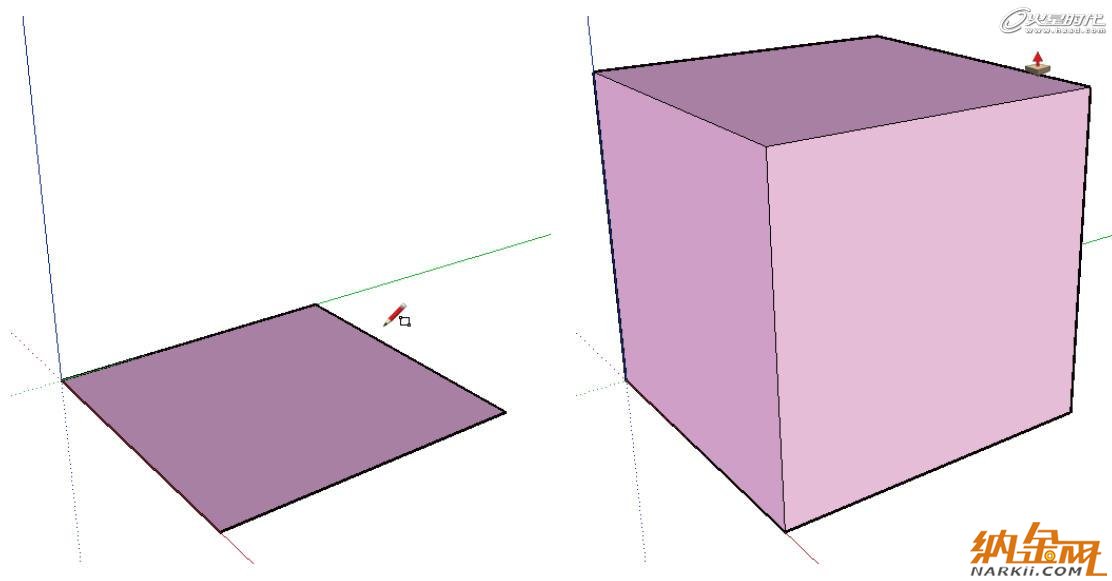

      step01 使用［矩形］工具在視圖中創建一個矩形，并輸入“3000，3000”，按回車鍵，將該矩形設置為一個長、寬均為3000mm的正方形，然后使用［推/ 拉］工具將其擠出為立方體，輸入3000，按回車鍵，將正方形擠出為一個長、寬、高均為3000mm的立方體，如圖21所示。

圖21 創建立方體

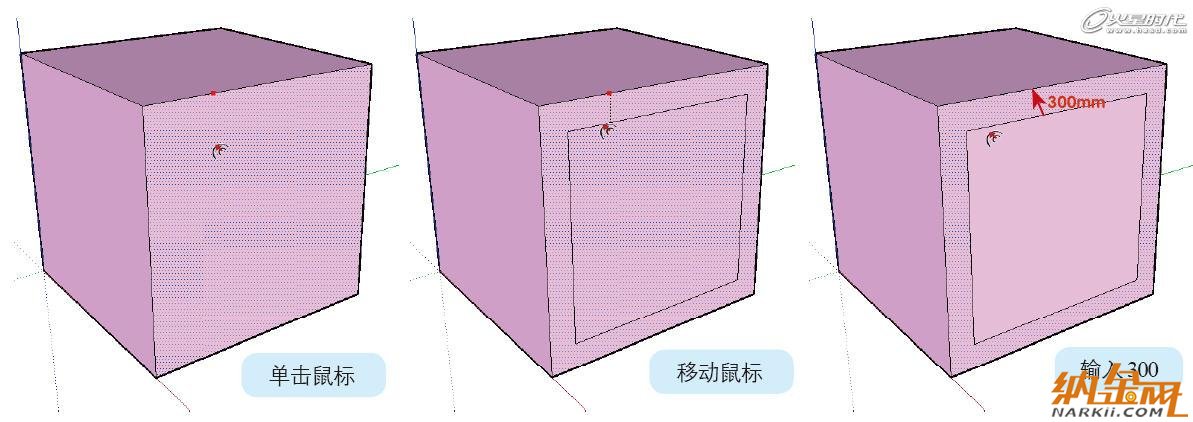

選擇［偏移復制］工具，將工具置于需要偏移復制的面上，單擊鼠標，并移動鼠標一段距離，輸入300，按回車鍵，偏移復制出寬為300mm的邊，如圖22所示。

圖22 偏移復制

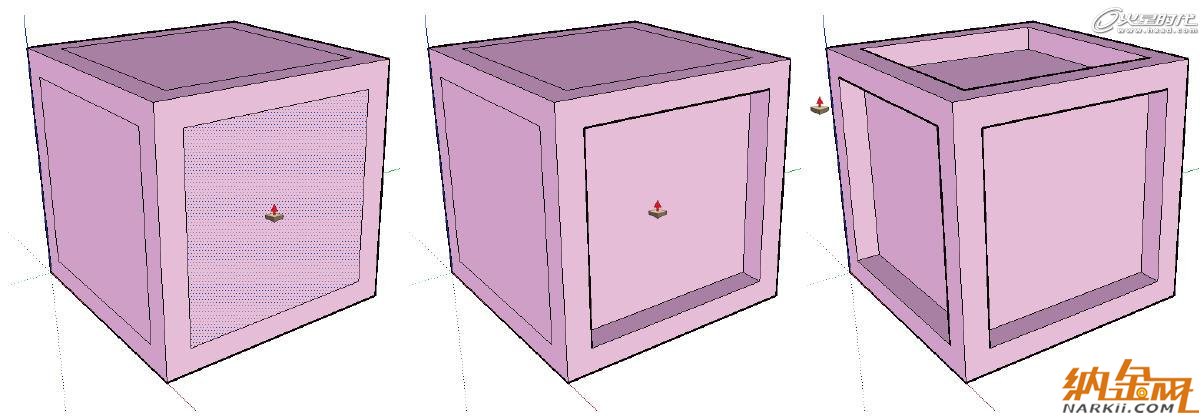

選擇［偏移復制］工具，依次在立方體的其余4個面上雙擊鼠標，將立方體的每個面都偏移復制出300mm寬的邊，如圖23所示。

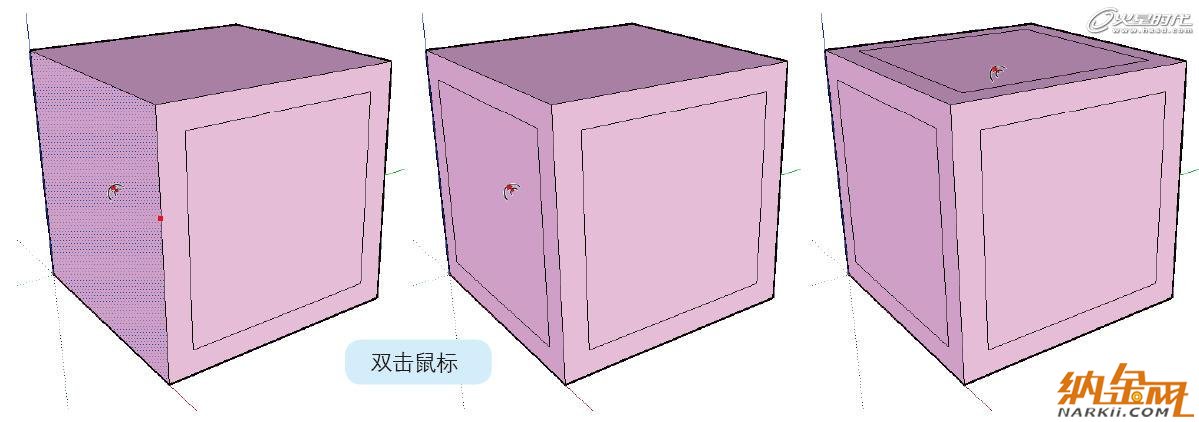

圖23 偏移復制立方體其余4個面

      操作完成后，立方體的6個面上都形成了300mm寬的邊。
      Note
      使用［偏移復制］工具在面上雙擊鼠標時，面會按照上一次執行偏移復制的距離進行偏移復制操作。與［推/拉］工具雙擊鼠標進行的操作含義相同。
      step04 選擇［推/拉］工具，選擇偏移復制形成的中間的面，將其向內擠壓，輸入300mm，按回車鍵，然后依次雙擊其他面上中間的面，如圖24所示。

圖24 對面進行［推/拉］操作

進行［推/拉］操作后，立方體的每個面上都形成了向內凹陷的面。

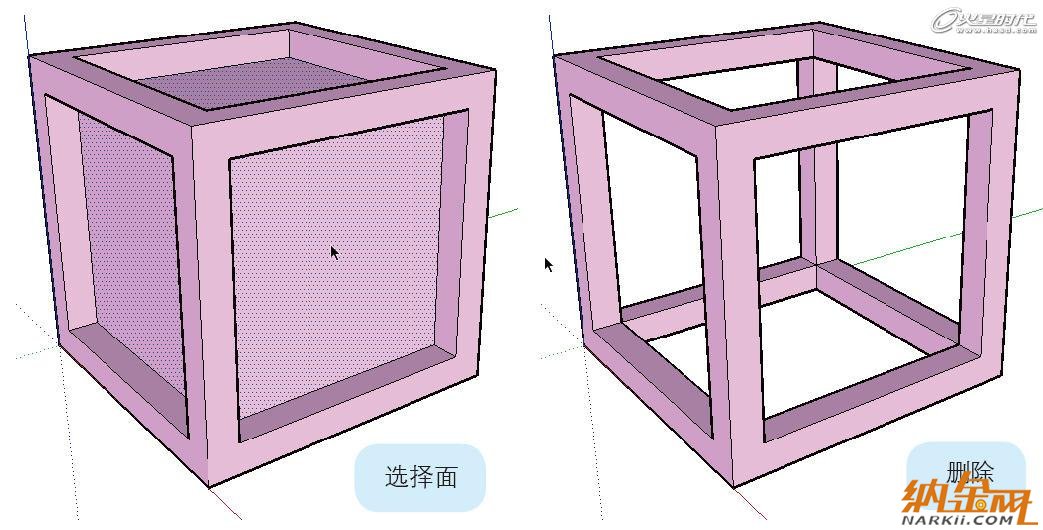

step05 使用［選擇］工具，按Ctrl鍵進行加選，選擇立方體6個面上所有向內擠壓的面，按Delete鍵刪除，如圖25所示。

圖25 選擇并刪除面

      這個小案例制作完成。本案例學習了［偏移復制］工具的操作方法，以及使用［偏移復制］工具雙擊的操作技巧。

2.窗體模型的創建
      本節將制作一個簡單的窗體模型，通過對該模型的創建，綜合學習［偏移復制］工具配合其他工具在實際制作中的應用。

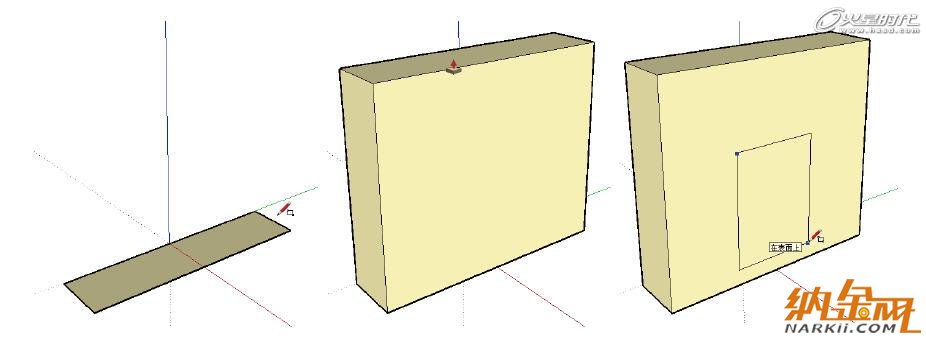

      step01 使用［矩形］工具在視圖中創建一個矩形，然后使用［推/拉］工具將其擠出為長方體，接著再使用［矩形］工具在長方體的表面上創建一個矩形，如圖26所示。

圖26 創建長方體并繪制矩形

創建的長方體作為墻體模型，在長方體表面創建的矩形將用來制作窗體模型。使用［圓弧］工具在矩形的上方創建一個圓弧，在長方形的一個頂點上單擊鼠標，然后再在另一個頂點上單擊鼠標，移動鼠標，直到圓弧出現“半圓”提示時，再次單擊鼠標確定圓弧弧度，如圖27所示。

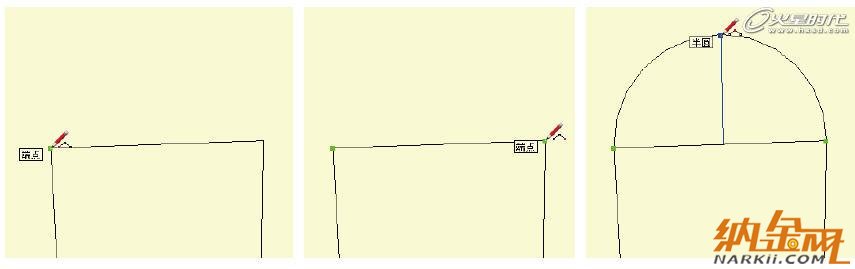

圖27 創建圓弧

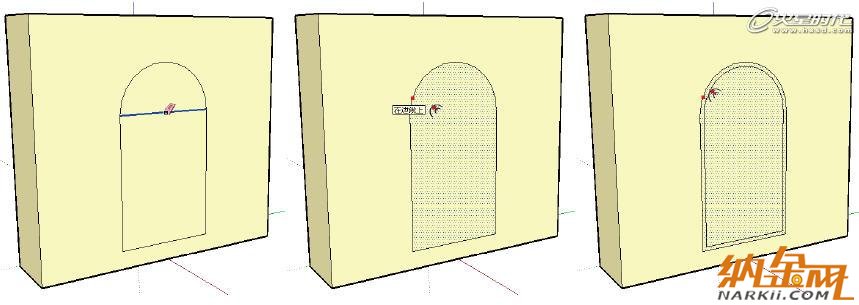

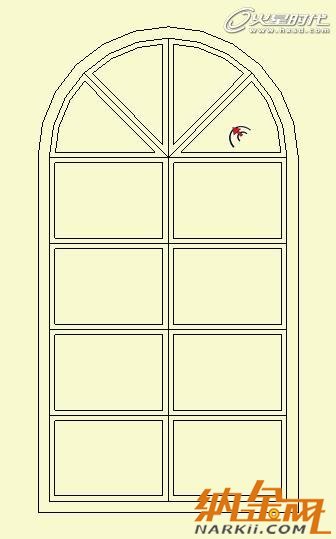

選擇［刪除］工具，刪除圓弧中間的線段，選擇［偏移復制］工具，將工具放置于面上，單擊鼠標，移動鼠標產生一定的偏移復制后，再次單擊鼠標，如圖28所示。

圖28 使用［偏移復制］工具創建窗框

對圓弧進行［偏移復制］操作后，原始的圓弧還具備圓弧的特性，但是偏移復制出來的圓弧不再具備圓弧的屬性，而成為一條弧線。
切換到右視圖，選擇［線］工具，在視圖中繪制出上方弧形窗戶的輪廓線，如圖29所示。

圖29 繪制弧形窗體輪廓線

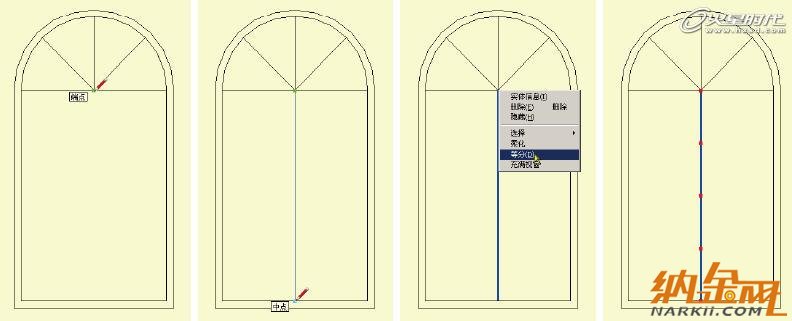

在繪制線條時注意拾取軟件自動捕捉的點，綠色點為端點，青色點為中點。使用［線］工具將窗戶的中線繪制出來，使用［選擇］工具選擇繪制的中線，右擊鼠標，在彈出的菜單中選擇［等分］命令，滑動鼠標調節等分的個數，當?shù)确贮c(diǎn)為5個時，單擊鼠標將等分點確定下來，如圖30所示。

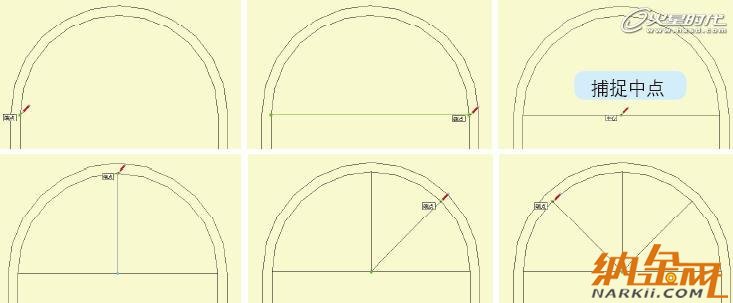

圖30 繪制中線并創建等分點

在將等分點創建出來后，就可以將窗戶玻璃的結構繪制出來。使用［線］工具，拾取等分出來的3個綠色端點，由等分的端點向兩邊繪制線條，如圖31所示。

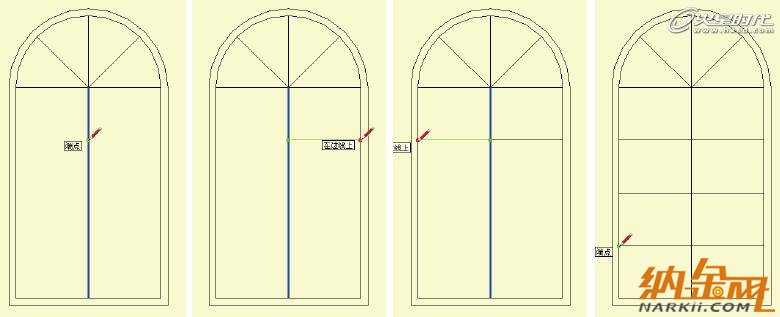

圖31 根據等分點繪制玻璃圖形

中線上有青色和綠色兩種點，繪制時注意捕捉綠色端點進行繪制，綠色的點才是等分點，青色點為等分線段的中點。
選擇［偏移復制］工具，將工具放置于其中一個玻璃的面上，單擊并移動鼠標，產生一定的偏移復制后，再次單擊鼠標，如圖32所示。

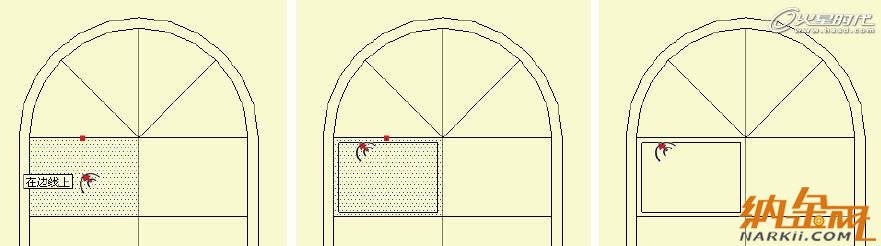

圖32 偏移復制出玻璃的窗框結構

在其他玻璃面上雙擊［偏移復制］工具，按照上一步偏移復制的距離將其他玻璃的窗框結構創建出來，最終效果如圖33所示。

圖33 雙擊偏移復制出所有窗框結構

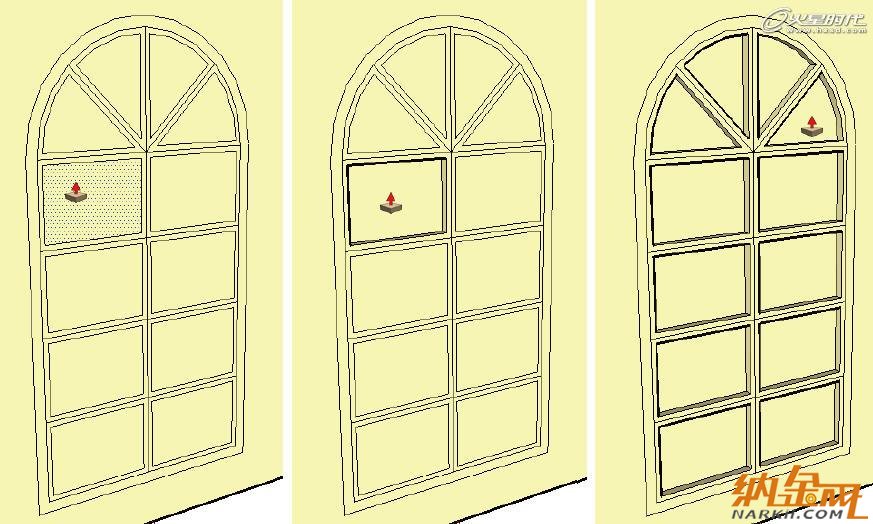

選擇［推/拉］工具，將工具放置于其中一個玻璃的面上，單擊鼠標，移動鼠標將玻璃面向內擠壓一段距離，再次單擊鼠標，確定擠壓的距離，然后在其余玻璃面上雙擊鼠標，完成所有玻
璃面向內擠壓的操作，如圖34所示。

圖34 對玻璃面進行［推/拉］操作

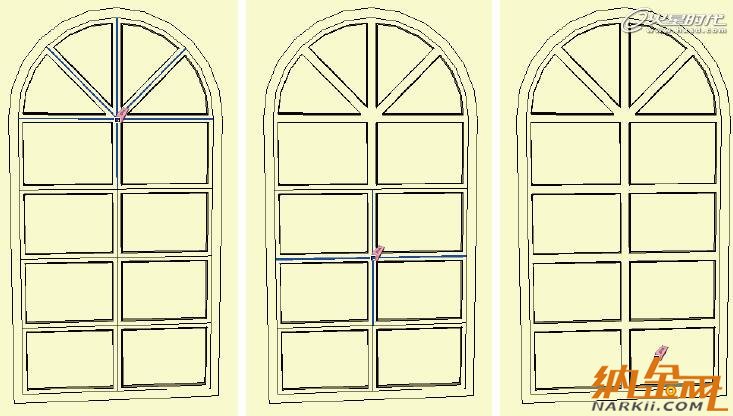

觀察圖34，玻璃及玻璃窗框的結構都制作出來，下面還需要對模型中多余的線條進行清理。選擇［刪除］工具，單擊刪除窗框上的中線，刪除完成后效果如圖35所示。

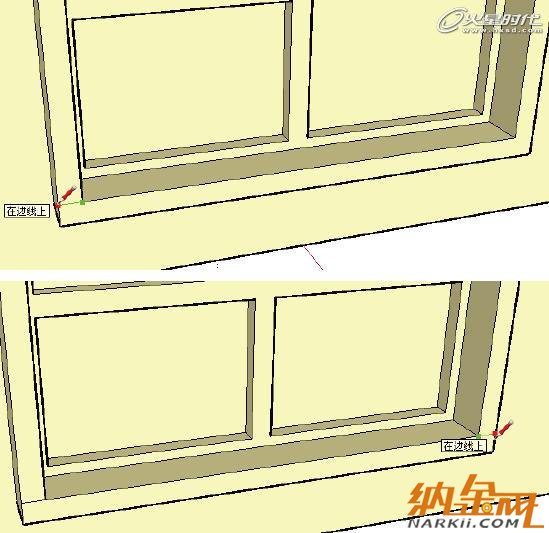

圖35 清理多余線條

      Note
      使用［刪除］工具刪除線條時，可以盡量選擇幾條線段的交點來刪除，這樣單擊一次鼠標即可將幾條相交的線條一并刪除，提高工作效率。
      窗體的結構創建完成。接下來再來進一步細化窗戶的結構。
      選擇［推/拉］工具，將工具放置于窗戶的外框上，單擊并移動鼠標，將面擠出一段距離，再次單擊鼠標，確定擠出的距離，如圖36所示。
      接下來將窗臺模型創建出來。
      使用［線］工具，將窗戶底端的兩個端點連接起來，使得窗戶下沿形成一個面，方便擠出窗臺，如圖36所示。

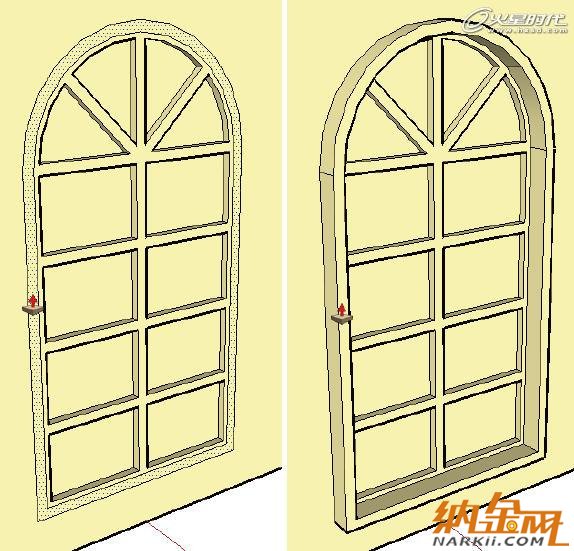

圖36 擠出窗戶外框結構

圖37 繪制窗臺截面

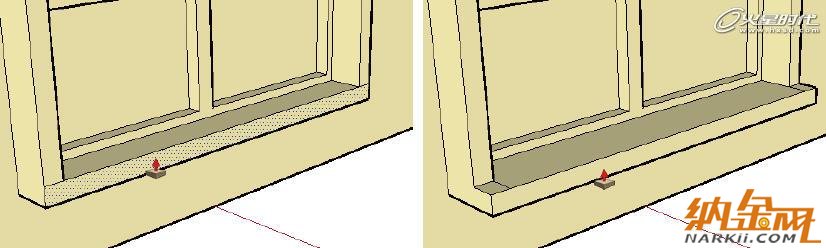

選擇［推/拉］工具，將工具放置于繪制出的窗臺面上，擠出窗臺模型，如圖38所示。使用［刪除］工具刪除模型中多余的線條，窗戶模型的最終效果如圖39所示。

圖38 擠出窗臺模型

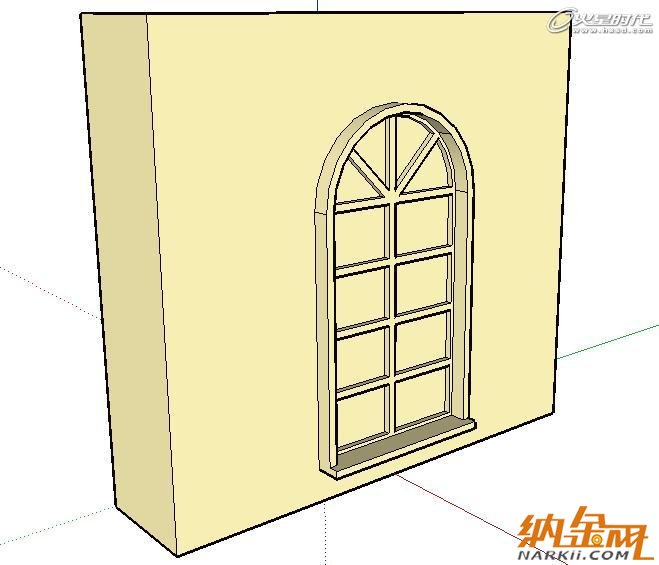

圖39 窗戶模型最終效果

      至此，就將整個窗體模型的創建過程介紹完成。
      3.陽臺模型的創建
      本部分將介紹陽臺模型的創建過程，重點講解［偏移復制］工具配合其他工具在實際制作中的應用。
      step01 使用［矩形］工具創建矩形，并使用［推/拉］工具擠出一定的高度。目前創建的長方體模型作為陽臺的底板。
      接下來利用［偏移復制］工具將陽臺三面擋板的截面圖形繪制出來。
      使用［選擇］工具雙擊選擇面和相鄰的邊，然后配合Ctrl+Shift鍵使用［選擇］工具從右向左框選邊和面，取消邊和面的選擇，僅保留3條邊為選擇狀態，如圖40所示。

圖40 選擇邊

      Ctrl+Shift鍵配合［選擇］工具的使用為減選狀態，當從右向左進行框選時，選擇狀態為碰選狀態，即與虛線選框相交的物體都取消選擇，配合這兩種選擇方式取消了一條邊和面的選擇。
      除了使用上述的操作方式選擇面上的3條邊外，還可以使用［選擇］工具配合Ctrl鍵進行加選，直接選擇3條邊。
      step02 選擇［偏移復制］工具，將工具放置于視圖中，單擊并移動鼠標，產生一定的偏移復制后，再次單擊鼠標，將選擇的3條邊進行偏移復制操作，如圖41所示。

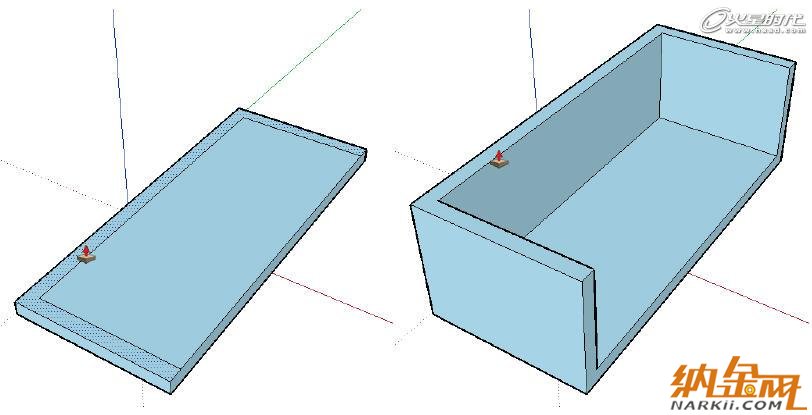

      step03 選擇［推/拉］工具，將工具放置于繪制出的陽臺擋板的截面上，擠出陽臺擋板模型，如圖42所示。

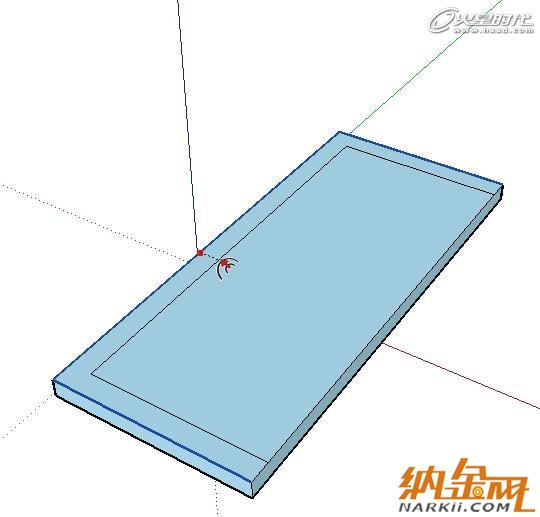

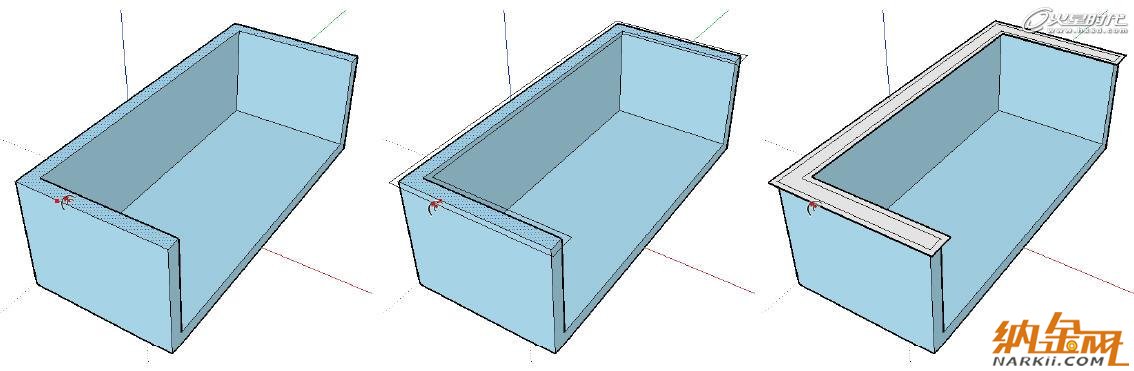

圖41 偏移復制

圖42 擠出陽臺擋板模型

      Note
      ［偏移復制］工具不僅可以對面的4條邊產生偏移復制，對同一平面內的兩條或者3條相連的線也可以產生偏移復制。
      接下來制作陽臺板上方的扶手模型。
      step04 選擇［偏移復制］工具，將工具放置于擠出的陽臺板模型的頂面上，單擊并移動鼠標，產生一定的偏移復制后，再次單擊鼠標，偏移復制出陽臺扶手截面圖形，如圖7-156所示。

6

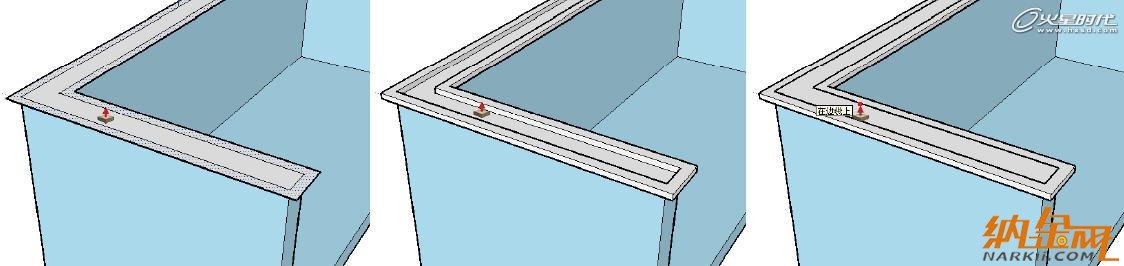

圖43 偏移復制出陽臺扶手截面圖形

step05 選擇［推/拉］工具，將工具放置于繪制出的陽臺扶手的截面上，先擠出外圍的圖形，再擠出中間的圖形，如圖44所示。

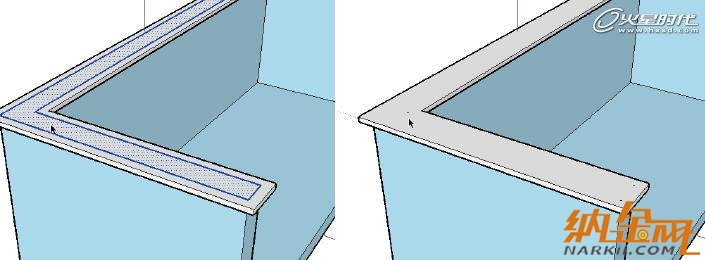

圖44 擠出陽臺扶手

使用［選擇］工具雙擊選擇中間的面，按Delete鍵將其刪除，如圖45所示。

圖45 刪除陽臺扶手上多余的面

執行這兩步操作時需要注意，在擠出扶手模型時要注意面擠出的順序，一定要先擠出外圍的面，再擠出中心的面。如果先擠出中心的面再擠出外圍的面，在后面一步刪除面時就會出現錯誤，如圖46所示。

圖46 擠出順序不同造成的錯誤效果

觀察圖45，創建完成的陽臺模型從外表上觀察沒有問題，但是實際模型中還有一些隱藏的邊，所以還需要將這些隱藏的邊刪除掉，以免影響后面的建模操作。按Alt+X鍵或選擇菜單［查看］|［面類型］|［X光模式］命令，將模型以X光方式顯示，這樣可以方便地觀察到模型內部線條的狀態，如圖47所示。

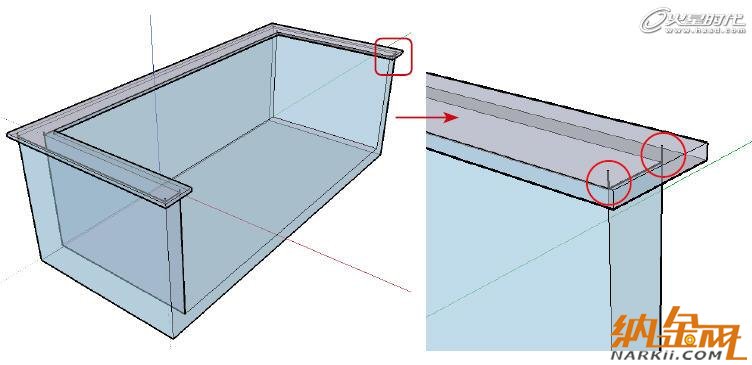

圖47 以X光方式顯示觀察隱藏的邊

觀察圖47，在陽臺扶手的模型內部有多個短線條，這些線條對于模型結構沒有任何用處，而且可能會對后面的建模造成影響，所以這里需要?jiǎng)h除這些線條。
      使用［刪除］工具逐一將這些短線條刪除，即可完成陽臺模型的創建。
      4.批處理刪除線條
      如果模型中有大量的無用線條，逐一刪除無疑會降低建模的效率?？梢圆捎孟騼?nèi)擠壓面，使線段露在模型表面外，然后切換到合適的視圖，將所有的線段一起選擇并刪除。

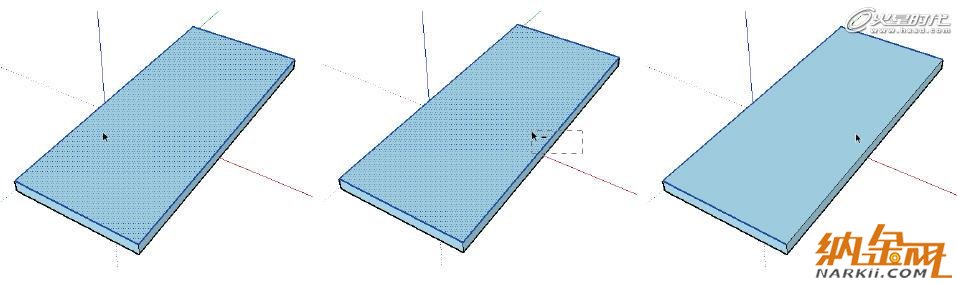

step01 選擇［推/拉］工具，將工具放置于陽臺扶手的表面上，單擊鼠標，向下擠壓面，捕捉線段的中點，單擊鼠標，從右下角的數值控制區中觀察擠壓的距離為45mm，如圖48所示。

圖48 向下擠壓面

這里需要記下該距離，方便在后面的操作中將面還原。將面向下擠壓后，多余的線條就露在面的外面。
step02 按F鍵切換到前視圖，按V鍵或選擇菜單［相機］|［平行投影顯示］命令，使用［選擇］工具，從右向左框選上方露出的線段，選擇所有選段后，按Delete鍵將其刪除，如圖49所示。

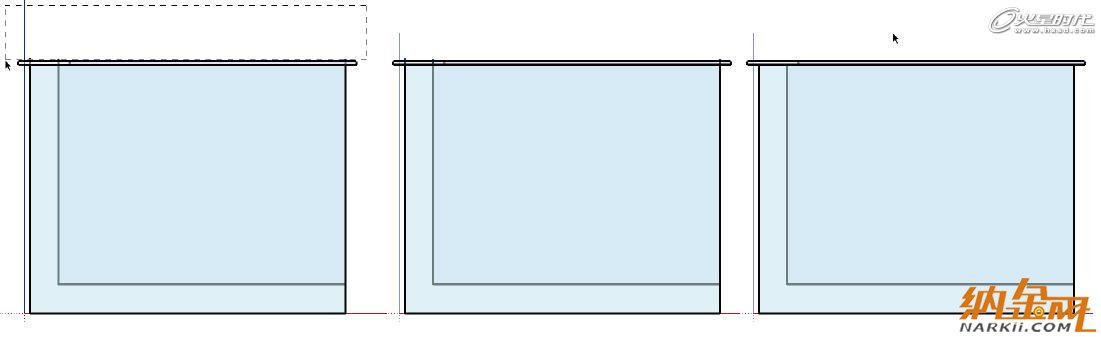

圖49 選擇并刪除線段

      將線段刪除后，還需要將剛才擠壓的面還原。
      step03 選擇［推/拉］工具，擠出需要還原的面，單擊鼠標，輸入45，按回車鍵即可完成操作。
      這樣就將陽臺扶手的面恢復到原來的位置。這種批處理刪除線條操作的原理實際是移動面的位置，使得模型中錯誤的線條暴露在模型表面，然后將露出的錯誤線條一并選擇刪除，最后再恢復面的位置。
      本節通過3個案例的講解，介紹了實際建模中［偏移復制］工具與其他工具配合使用的方法，重點講解了［偏移復制］工具使用的方法和技巧。
      三.［路徑跟隨］工具
      選擇［路徑跟隨］工具時，可以直接單擊大工具欄上的按鈕進行選擇，也可以使用Alt+F快捷鍵快速選擇。使用［路徑跟隨］工具必須具備兩個條件，首先要有進行路徑跟隨的圖形，其次要有跟隨的路徑。
      ［路徑跟隨］工具在室內建模中經常使用，可以使用該工具輕松將室內的踢腳線和吊頂結構創建出來。該工具的功能類似于3ds Max軟件中的放樣操作，同時利用該工具也可以實現車削的效果，接下來通過幾個簡單的案例來學習［路徑跟隨］工具的使用方法。
      1.倒角操作
      除了前面介紹的［推/拉］工具外，利用［路徑跟隨］工具也可以進行倒角的操作。并且使用［路徑跟隨］工具進行倒角，操作起來更加方便。

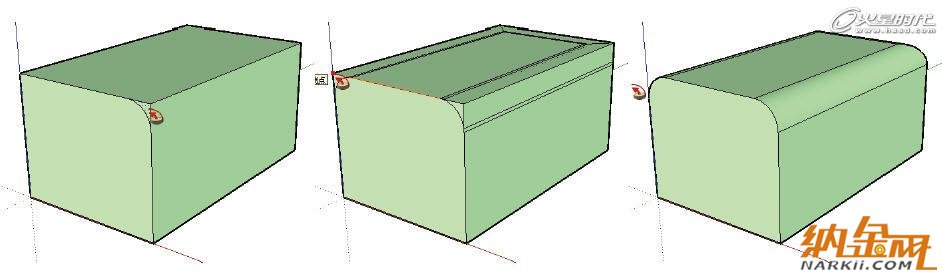

      在視圖中創建一個長方體，然后使用［圓?。莨ぞ咴陂L(zhǎng)方體的角上創建一段圓弧，如圖50所示。

圖50 在長方體角上繪制圓弧

選擇［路徑跟隨］工具，將其放置于繪制出來的圖形上，圖形變?yōu)樗{(lán)色選擇狀態，單擊并移動鼠標，確定圖形跟隨的路徑，這時視圖中會出現路徑跟隨的線條，確定路徑后，單擊鼠標，即可將圖形完成放樣，如圖51所示。

圖51 使用［路徑跟隨］工具倒角

本案例使用的是先選擇圖形，然后移動鼠標選擇路徑的方式來進行路徑跟隨操作，最終選擇了長方體的3條邊，所以在長方體的3條邊上形成了倒角。在實際操作中往往不使用這種方式，而是采用先選擇路徑，然后單擊放樣圖形直接形成放樣。
保持繪制的圓弧不變，使用［選擇］工具雙擊選擇長方體的面和邊，然后選擇［路徑跟隨］工具，單擊繪制出來的圖形，即可完成放樣操作，如圖52所示。

圖52 先選擇路徑再進行路徑跟隨操作1

操作中雙擊選擇的面和4條邊實際是路徑跟隨操作的路徑。在實際操作中通常會采用這種選擇面作為路徑，然后再使用［路徑跟隨］工具選擇放樣圖形的操作。
      下面接著上面的例子來做練習。
      使用［線］工具在長方體的表面上繪制一個矩形。
      旋轉視圖，使用［選擇］工具選擇長方體底面，選擇［路徑跟隨］工具，將工具放置于剛才繪制的矩形上，單擊鼠標，即可形成一個凹槽，如圖53所示。

圖53 先選擇路徑再進行路徑跟隨操作2

      通過這幾個例子的學習，了解了［路徑跟隨］工具的兩種操作方式，一種是先選擇放樣圖形再用鼠標移動確定放樣路徑，另外一種是先選擇放樣路徑再單擊放樣圖形進行放樣，在建模操作中，通常會使用后一種方式來進行路徑跟隨操作。
      接著來制作一個路徑跟隨操作的例子，學習［路徑跟隨］工具在室內建模中的用法。

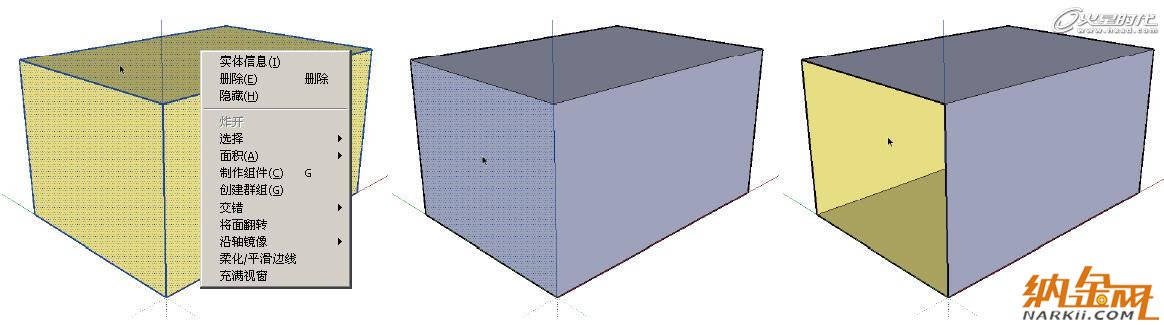

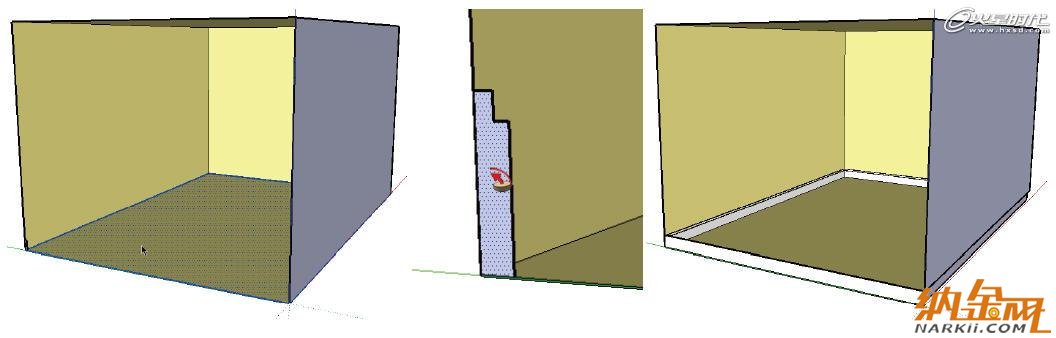

      step01 創建一個長方體，使用［選擇］工具三擊選擇整個長方體，右擊鼠標，在彈出的菜單中選擇［將面翻轉］命令，然后選擇一個面，按Delete鍵將其刪除，如圖54所示。

圖54 制作室內空間

通過前面的操作將長方體的法線面進行了翻轉，將原來朝外的法線面變?yōu)槌瘍?nèi)的法線面，方便后面制作室內空間的操作。
step02 選擇［線］工具，旋轉縮放視圖，在刪除的面的一角創建一個圖形，如圖55所示。

圖55 創建路徑跟隨圖形

圖55中創建的圖形為路徑跟隨的截面圖形，后面的操作將用這個截面圖形來進行路徑跟隨操作，將室內踢腳線的結構創建出來。
step03 選擇室內地面，選擇［路徑跟隨］工具，單擊前面繪制的小圖形，即可完成踢腳線模型的創建，如圖56所示。

圖56 使用路徑跟隨操作創建踢腳線模型

      觀察圖56，使用［路徑跟隨］工具輕松地將室內的踢腳線模型創建出來，在室內建模中經常使用這種方法來創建踢腳線模型。
      2.實現車削效果
      車削是3ds Max軟件中的一個命令，使用該命令可以使圖形圍繞某個特定的軸向進行旋轉生成模型。利用［路徑跟隨］工具，同樣也可以實現這樣的效果，只需要將路徑跟隨操作的路徑設置為一個圓形即可。
      step01 選擇［線］工具，在前視圖中創建一個三角形，切換為透視圖，選擇［圓］工具，以三角形一邊的端點為中心，以邊長為半徑創建一個圓形，如圖57所示。

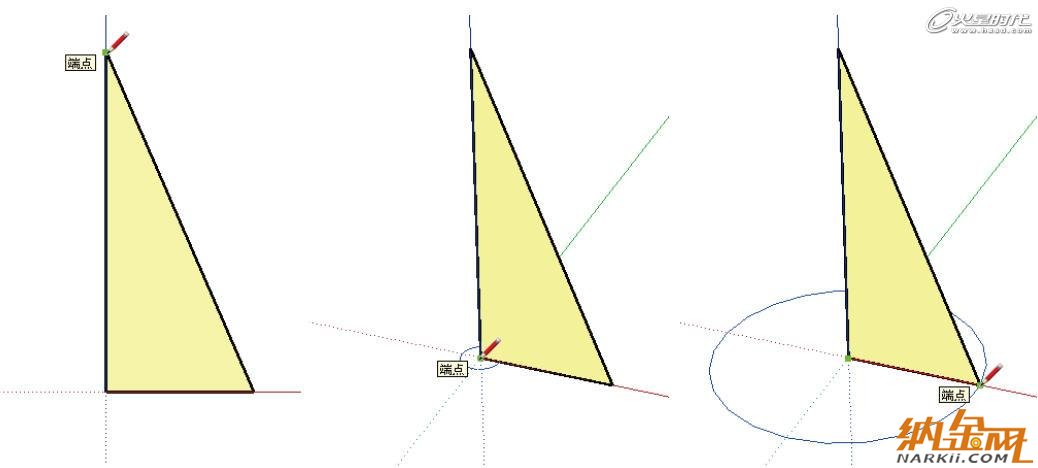

圖57 使用［圓］工具創建路徑

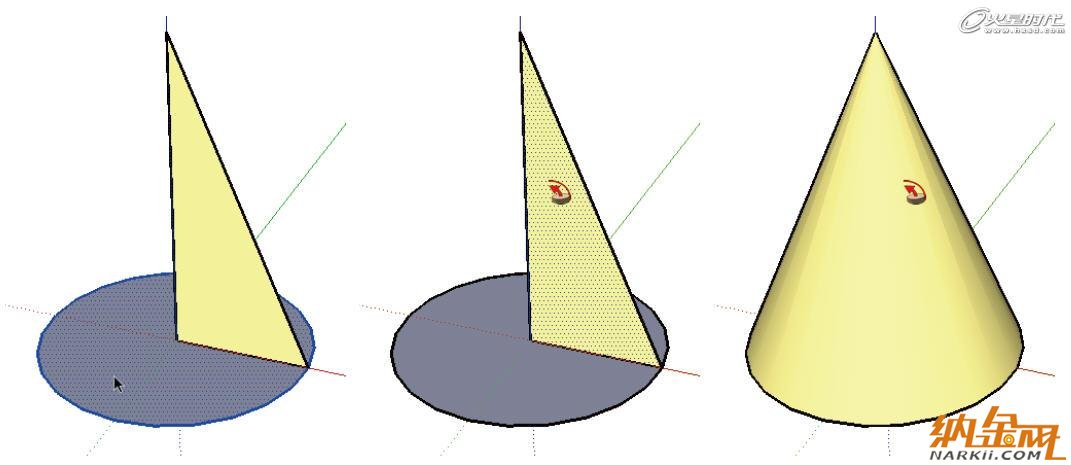

step02 使用［選擇］工具雙擊選擇圓形，選擇［路徑跟隨］工具，單擊選擇三角形圖形，即可生成一個圓錐體，如圖58所示。

圖58 使用［路徑跟隨］工具創建圓錐體

      這里執行的［路徑跟隨］操作將圓形作為跟隨的路徑，將三角形作為截面圖形，經過［路徑跟隨］操作后，圖形就形成一個圓錐體。

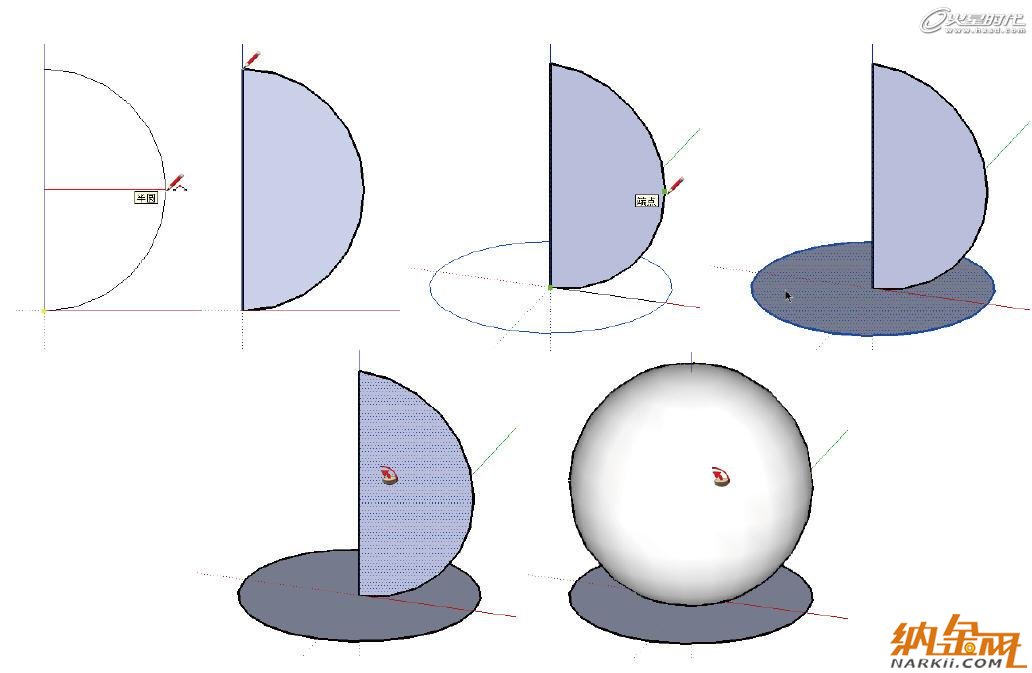

      用相同的方法還可以將球體創建出來。
      選擇［圓弧］工具，在前視圖中創建一個半圓弧，選擇［線］工具，連接半圓弧的兩個端點，使其形成面；選擇［圓］工具，以半圓的邊為中心，以半圓的半徑為半徑創建一個圓形；選擇圓形，使用［路徑跟隨］工具，單擊選擇半圓，即可生成一個球體，如圖59所示。
