3ds Max在紙上繪制路徑

來源：未知 | 責任編輯：嘀咕 | 發布時間： 2017-08-10 14:30 | 瀏覽量：

本節匯寶盆為大家?guī)淼氖牵?ds Max在紙上繪制路徑
我們不會帶您走完建立場景模型的整個過程。而是，您將打開一個已開發好的文件。所有的組件都已經準備好了，因此您可以專注于動畫。

設置：

在菜單欄上，選擇“文件”>“打開”并導航到 \3dsmax8\tutorials\intro_to_animation\write_on_start.max。高亮顯示文件名，然后單擊“打開”。

注意：本教程的所有必需文件都可以在 3ds Max 8 附帶的教程文件光盤上找到。在執行教程之前，請將 \tutorials 目錄從光盤復制到您的 \3dsmax8 本地安裝目錄中。

示例文件 write_on_start.max。

您可以看到在繪圖板上有一張紙，并且右邊有一支鋼筆，左邊有一瓶墨水。攝影機拉遠鏡頭以框選更好的紙視圖。

在繪制路徑之前，您要將紙的顏色更改為黑色。這將使您在繪制時更容易看清線條。

更改紙的顏色：

在工具欄上，單擊“按名稱選擇”。
在“選擇對象”對話框中，高亮顯示位于列表左邊的 paper，然后單擊“選擇”。

在視口中紙對象已選定，并且可以在右邊的“修改”面板中看到它的參數。
在工具欄上，單擊“材質編輯器”按鈕以打開“材質編輯器”。

“材質編輯器”顯示在場景中使用的材質。紙的材質示例球體已高亮顯示并且應該可見。
單擊第二行的黑色材質。材質名稱 Black Paper 出現在滴管旁。
在“材質編輯器”工具欄上，單擊“將材質指定給選定對象”。紙現在是黑色。

黑色紙使您更容易看清繪制的線。

仍然選定紙，再多做一個更改。

給紙?zhí)砑臃侄危?/p>

關閉“材質編輯器”。右鍵單擊視口標簽，然后選擇“邊面”。

該著色模式顯示著色面和邊。
在“修改”面板上的“參數”卷展欄中，將紙對象的“長度分段”和“寬度分段”增加到 8。

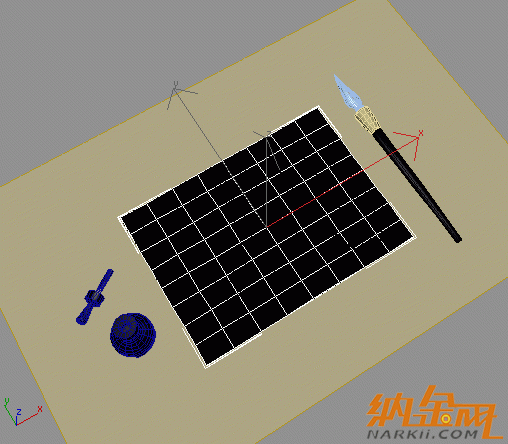

現在可以在視口中看到黑色紙分段。

增加的方框分段

當您繪制線時您將在黑色紙上捕捉到面。

對線使用捕捉：

在“自定義”菜單上，選擇“柵格和捕捉設置”。在“捕捉”面板上，單擊“清除全部”，再啟用“面”，然后使用右上角的 X 來關閉對話框。

所有的設置都已完成，現在是繪制單詞 yes 的時候了。
在工具欄上，啟用“捕捉開關”。

提示：您也可以在創建操作過程中按 S 鍵以啟用或禁用捕捉。
在“創建”面板上單擊“圖形”按鈕，然后在“對象類型”卷展欄中單擊“線”。

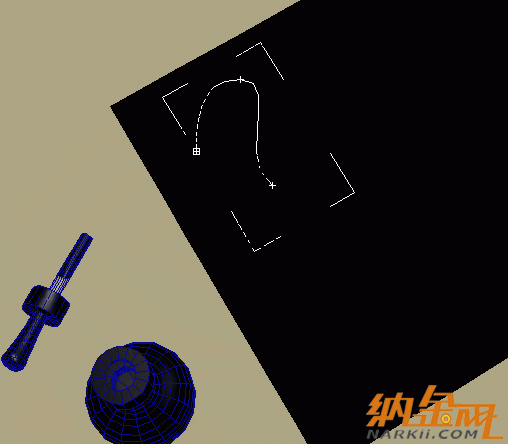

將光標移動到黑色紙上。當您移動時，您將看到捕捉面光標，它顯示您正在捕捉到哪一個面。單擊以設置第一個點，然后將光標向右上方移動。您將再次看到捕捉光標。

“捕捉到面”光標

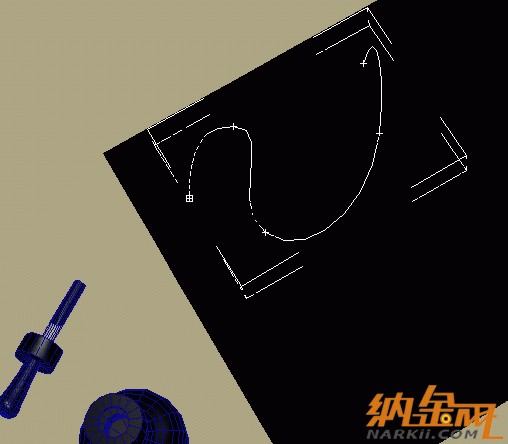

單擊并拖動以創建弧形樣條線。移動光標，再次單擊并拖動以創建另一條弧形樣條線。放置點以創建字母 Y。（在下面的圖中，我們禁用了捕捉光標，因此您可以更好的看清點的放置。）

提示：繪圖時按 Backspace 鍵將刪除線中最后放置的頂點。您也可以稍后調整頂點。

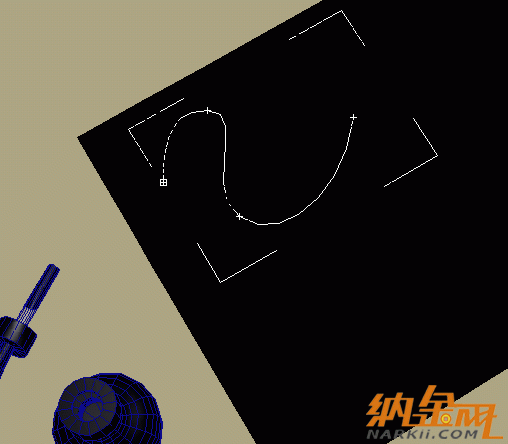

單擊并拖動以創建弧形樣條線。

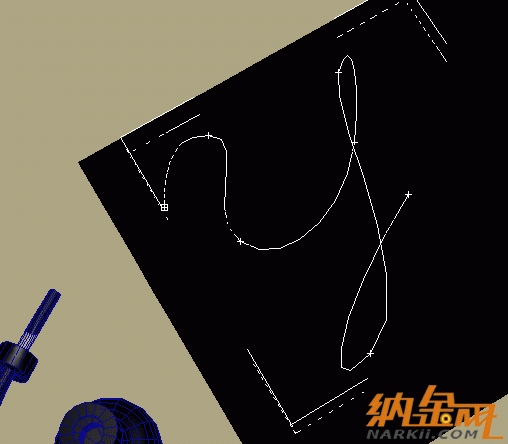

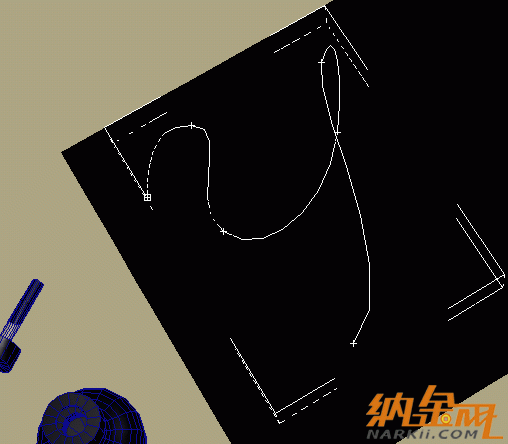

您可以看到用于創建樣條線的是平直的線段，在字母 Y 的尾部特別明顯。不用擔心這些，您可以稍后增加分割以創建更平滑的線。

創建銳角轉角：

當您想創建銳角轉角時，只要單擊就可以，而不要單擊并拖動。例如，當您繪制到字母 e 時，您將需要一個銳角轉角，在字母 s 中也如此。若要停止創建線段，請單擊右鍵。

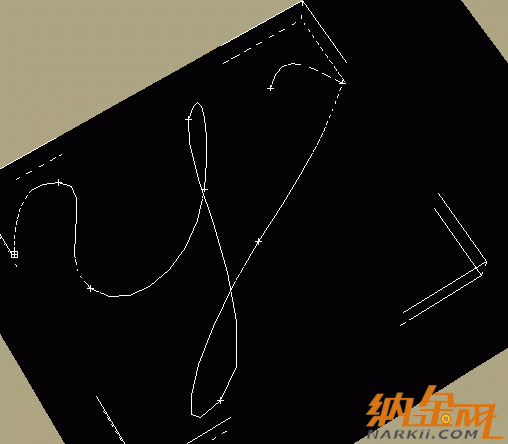

對于字母 e 的轉角，僅用單擊來創建銳角轉角。

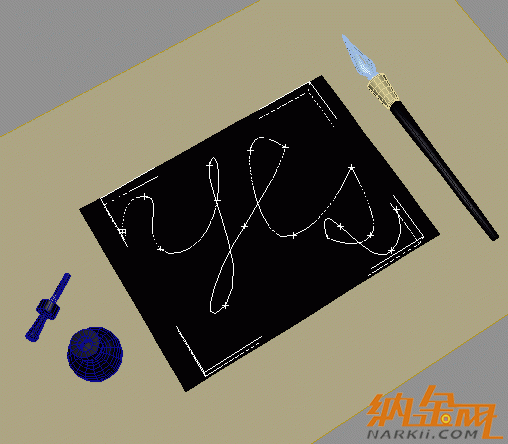

右鍵單擊以完成。
右鍵單擊視口以禁用“線”工具。
保存工作。在菜單欄上，選擇“文件”>“保存”。將您的文件命名為 my_write_on.max。
