3ds Max 容積光
光柱和陰影是容積光創建的大氣效果。它的效果好像在場景中有一層薄霧。要使一個光源出現容積光的效果，就必須通過環境對話框?qū)⑺尤肴莘e光的清單中。下面我們通過一個實例了解一下。

1 ）在場景中建立光源。

2 ）在 Rendering 菜單中選擇 Environment ，在彈出的環境對話框中 Atmosphere 卷展欄中，單擊 Add 按鈕，在彈出的清單中選擇 Volume Light 容積光，這時容積光已被添加在左側的 Effects 清單中，容積光參數卷展欄也被添加在環境對話框中，如圖 7-4 所示。

3ds Max 容積光飛特網 3DSMAX入門教程

圖 7-4 容積光參數卷展欄

3 ）在卷展欄中，單擊 Pick Light 拾取光源，并將鼠標移至場景中單擊一個光源加入容積光清單中。如果場景中有多個光源可重復這一操作。從清單中去掉一個光源，選光源名字，單擊 Remove Light 去掉光源。

4 ）在參數卷展欄中可以通過以下控制器改變?nèi)莘e光的顏色的作用方式。

· Fog Color （霧顏色）：?jiǎn)螕羯珘K使選擇器可改變霧的顏色，這種顏色和容積光的顏色融合起來，通常使用缺省值。

· Attenuation Color （衰減顏色）：設置方法和霧色相同，使衰減的范圍內霧的顏色發生漸變。

· Exponential （指數）：只有渲染場景中的透明對象時才使用。

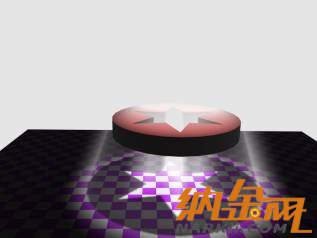

· Density （濃度）：設置霧的濃度值越大，在光的容積內反射的光線越多，值為 2~6 較好，缺省為 5 。當值為 2 時效果如圖 7-5 所示，值為 6 時效果如圖 7-6 所示。

3ds Max 容積光飛特網 3DSMAX入門教程

圖 7-5 Densyty=2.0 時效果

3ds Max 容積光飛特網 3DSMAX入門教程

圖 7-6 Density=6.0 時效果

· Max Light （最大光照）：容積光最大光照，缺省值為 90 。值越小光線亮度越低。

· Min Light （最小光照）：值大于 0 ，光照容積區外發光并使用霧色，就像加入容積霧，值大于 0 時效果如圖 7-7 所示。

3ds Max 容積光飛特網 3DSMAX入門教程

圖 7-7 Min Light %26gt; 0 效果

· Filter Shadows （過濾陰影）：設置過濾陰影提高陰影質量。

· Sample Volume （取樣容積）：一個光的容積取樣的個數，缺省狀態設置為 Auto 自動。

· Attenuation （衰減）：減小 Start （起點），值使容積光源點移動，減?。?End ）值結束擴展光線投射的長度變小。缺省值為 100% 。對于點光源，需要在燈光總體參數的衰減區設置 Use ，對于泛光源可不設置使用衰減。

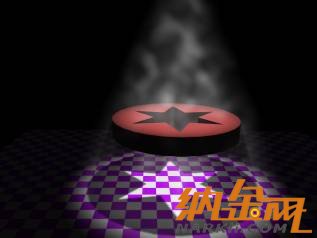

· Noise （噪聲）：可在容積光中加入霧的效果，如圖 7-8 所示。
